【电子行业标准(SJ)】 彩色电视广播接收机用ＫＤＣ－Ａ０２型按钮式电源开关详细规范

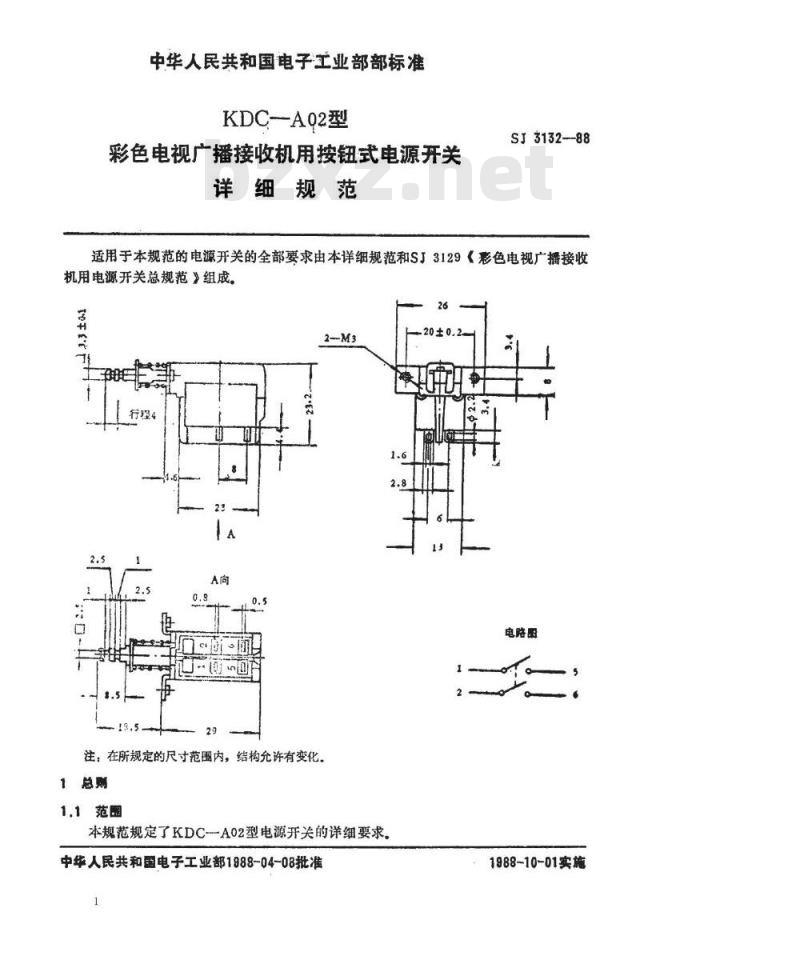

中华人民共和国电子工业部部标准KDC-A02型
彩色电视广播接收机用按钮式电源开关详细规范
SJ3132--88
适用于本规范的电源开关的全部要求由本详细规范和SJ3129《彩色电视广播接收机用电源开关总规范》组成
电路器
注：在所规定的尺寸范围内，结构允许有变化，1总购免费标准bzxz.net
1.1范围
本规范规定了KDCA02型电源开关的详细要求，中华人民共和国电子工业部1988-04-08批准1
1988-10-01实施
SJ3132—88

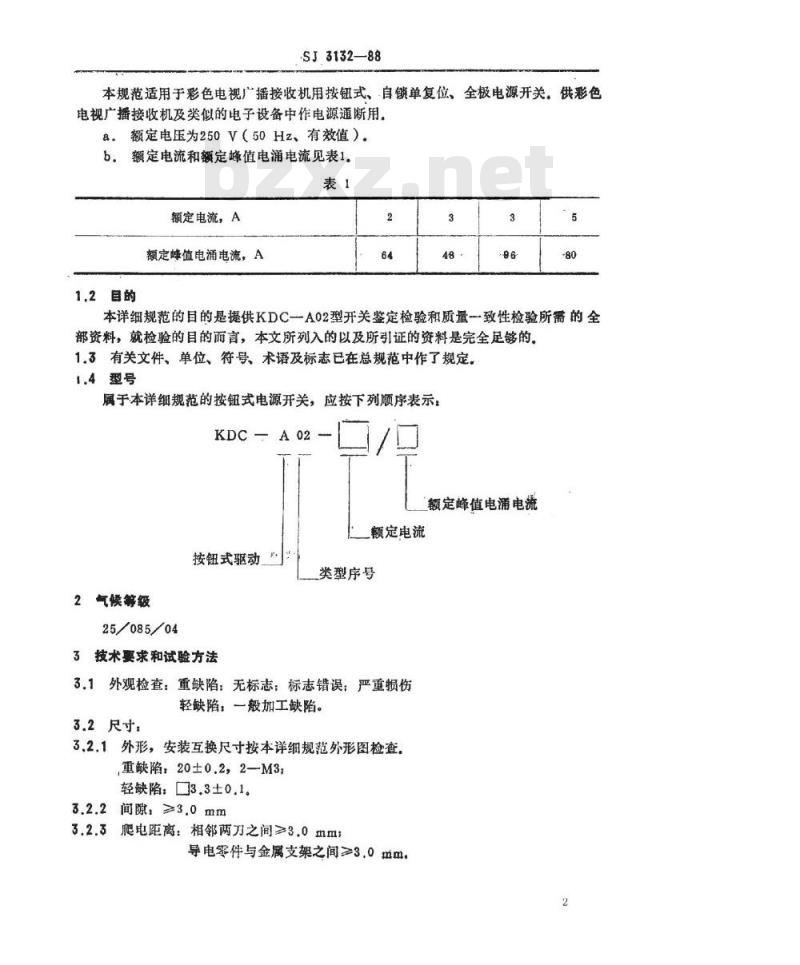

本规范适用于彩色电视广播接收机用按钮式、自锁单复位、全极电源开关。供彩色电视广播接收机及类似的电子设备中作电源通断用，8．额定电压为250V（50Hz、有效值）.b.额定电流和额定峰值电涌电流见表1。表1
额定电流，A
额定峰值电涌电流，A
1.2目的
本详细规范的目的是提供KDC一A02型开关鉴定检验和质量一致性检验所需的全部资料，就检验的目的而言，本文所列入的以及所引证的资料是完全足够的，1.3有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
属于本详细规范的按钮式电源开关，应按下列顺序表示：KDC—A02
额定峰值电涌电流
额定电流
按钮式驱动
2气候等级
25/085/04
3技术要求和试验方法
类型序号
3.1外观检查：重缺陷：无标志；标志错误；严重损伤轻缺陷，一般加工缺陷。
3.2尺寸，
3.2.1外形，安装互换尺寸按本详细规范外形图检查。重缺陷，20±0.2，2—M3
轻缺陷：3.3±0.1。
3.2.2间隙，≥3.0mm
肥电距离：相邻两刀之间>3.0mm；3.2.3
导电零件与金属支架之间≥3.0mm。SJ'3132-88

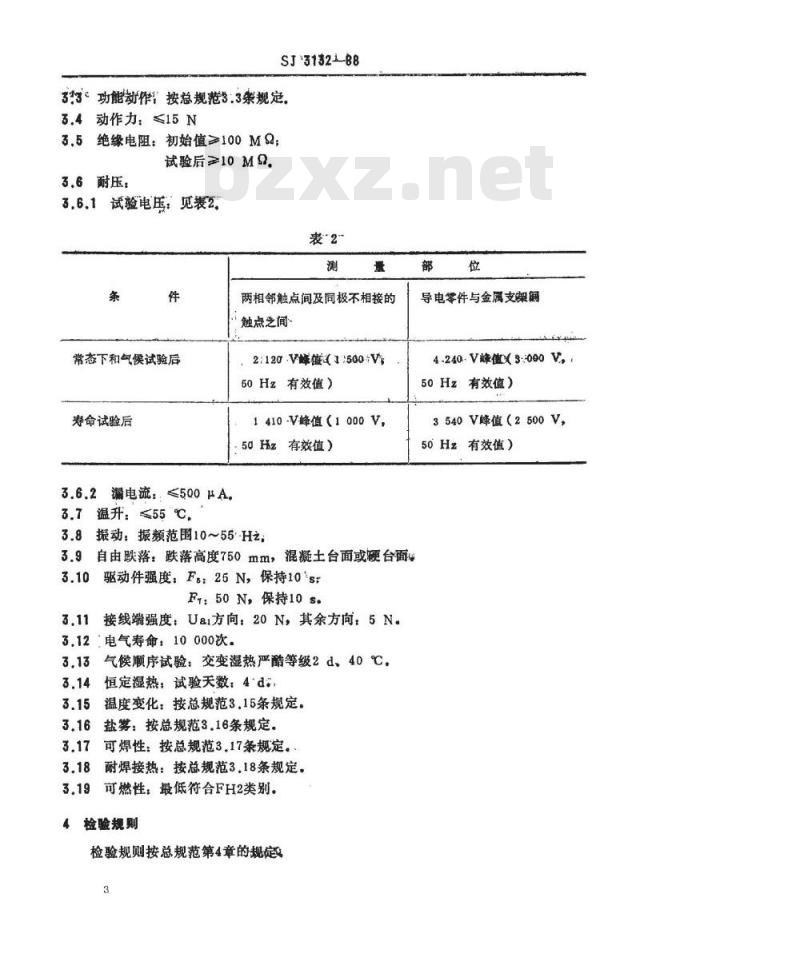

33°功能动作！按总规范3.3条规定。3.4动作力：≤15N
3.5绝缘电阻：初始值≥100MS；试验后≥10M9
3.6耐压：
3.6.1试验电压：见表2.
常态下和气候试验后
寿命试验后
3.6.2漏电流：≤500μA。
3.7温升：≤55℃.
两相邻触点间及同极不相接的
触点之间
2:120V峰售（1:500+V）
60Hz有效值）
1410-V蜂值（1000V，
50Hz有效值）
3.8振动：振频范围10~55Hz
3.9自由跌落：跌落高度750mm，混凝土台面或台面3.10驱动件强度：Fs：25N，保持10°s:F1:50N，保持10s.
接线端强度：Ua1方向：20N，其余方向：5N。3.12电气寿命：10000次。
3.13气候顺序试验：交变湿热严酷等级2d、40℃.3.14
恒定湿热：试验天数：4*d：
温度变化：按总规范315条规定，3.15
3.16盐雾：按总规范3.16条规定。3.17
可焊性：按总规范3.17条规定。耐焊接热：按总规范318条规定，3.18
可燃性：最低符合FH2类别。
检验规则
检验规则按总规范第4章的规定
导电零件与金属支染橱
4-240V蜂值3-000V
50Hz有效值）
3540V蜂值（2500V，
50Hz有效值）
试验览表
SJ3132-88

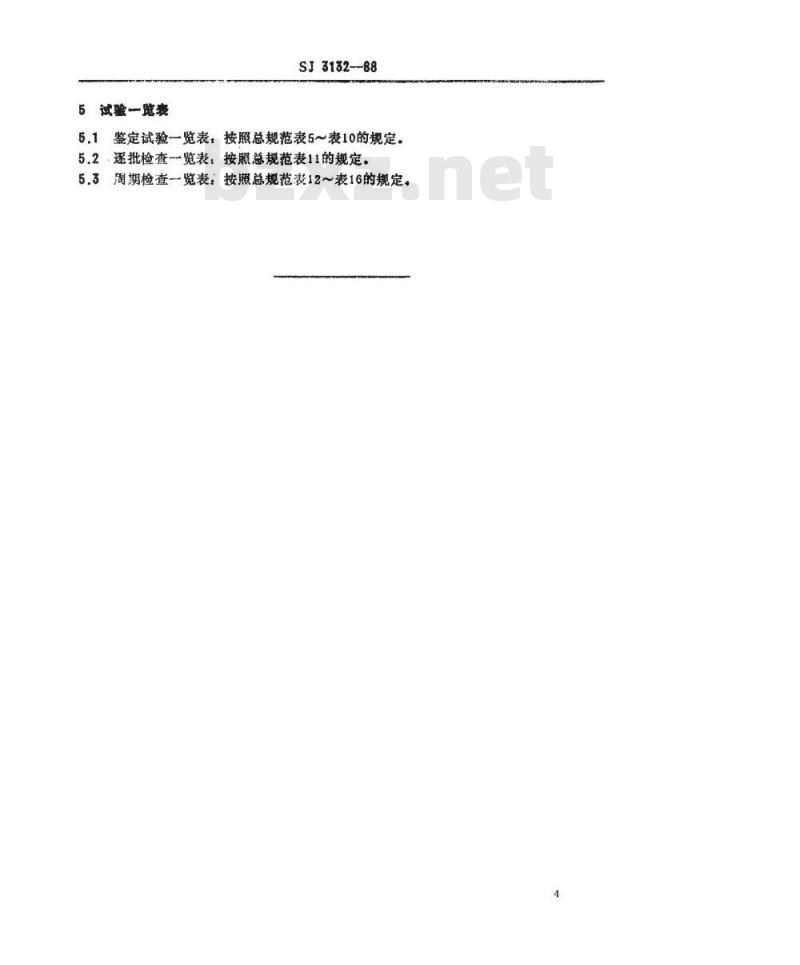

5.1鉴定试验一览表，按照总规范表5～表10的规定。5.2逐批检查一览表：按照总规范表11的规定5.3周期检查一览表：按照总规范表12～表16的规定4
