【电子行业标准(SJ)】 彩色电视广播接收机用ＫＤＣ－Ａ０３型按钮式电源开关详细规范

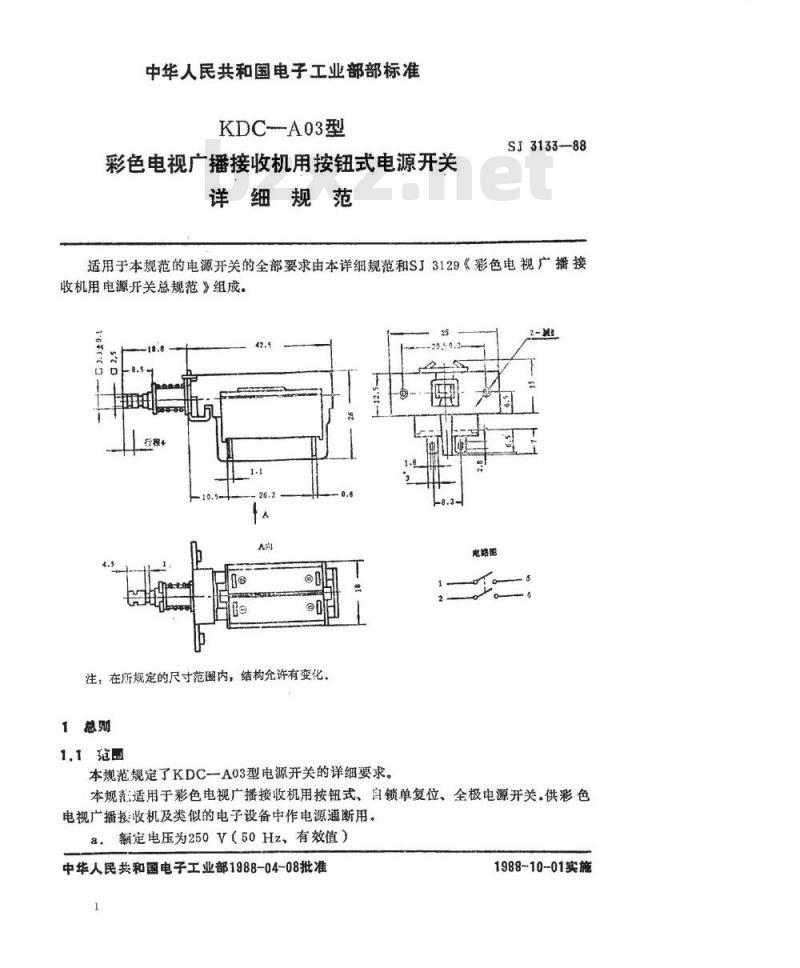

中华人民共和国电子工业部部标准KDC--A03型
彩色电视广播接收机用按钮式电源开关详细规范
SJ3133-88
适用于本规范的电源开关的全部要求由本详细规范和SJ3129《彩色电视广播接收机用电源开关总规范》组成。fofr
注：在所规定的尺寸范围内，结构允许有变化1总
1.1范围
本规范规定了KDC一A03型电源开关的详细要求。电路图
本规款适用于彩色电视广播接收机用按钮式、自锁单复位、全极电源开关.供彩色电视广播接收机及类似的电子设备中作电源通断用。a.
额定电压为250V（50Hz、有效值）中华人民共和国电子工业部1988-04-08批准1988-10-01实施
SJ3133--88

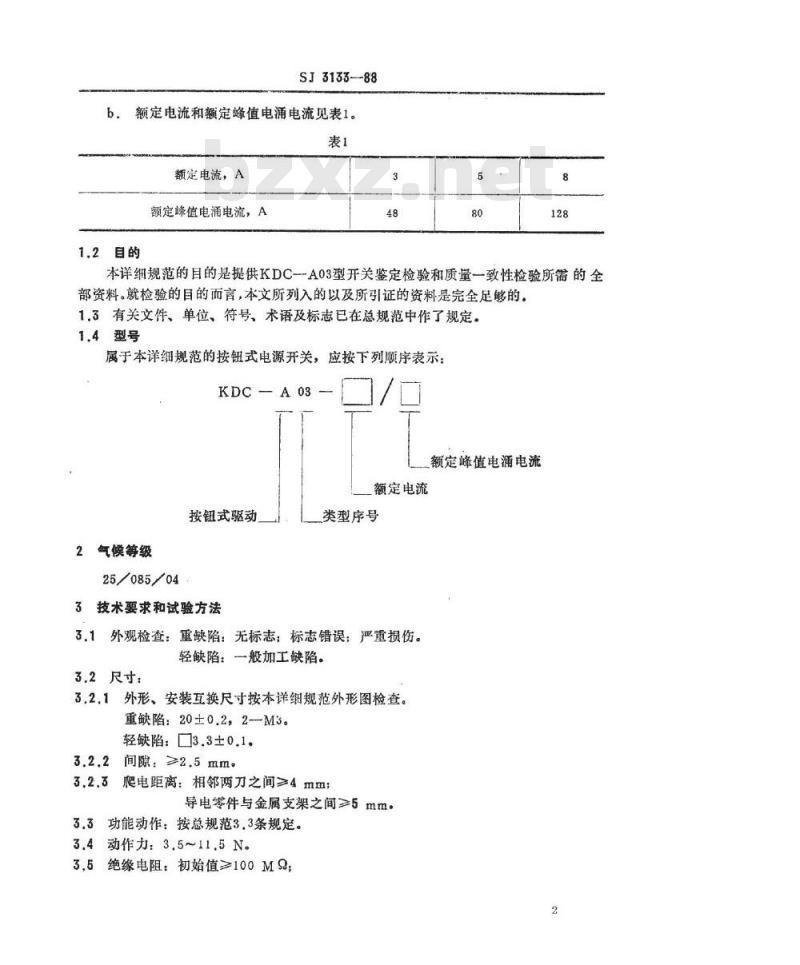

额定电流和额定峰值电涌电流见表1。b.
额定电流，A
额定峰值电涌电流，A
1.2目的
本详细规范的目的是提供KDC-A03型开关鉴定检验和质量一致性检验所需的全部资料。就检验的目的而言，本文所列入的以及所引证的资料是完全足够的。1.3有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
属于本详细规范的按钮式电源开关，应按下列顺序表示：KDCA03-
额定峰值电涌电流
额定电流
按钮式驱动
2气候等级
25/085/04
3技术要求和试验方法
类型序号
外观检查：重缺陷：无标志：标志错误：严重损伤。3.2尺寸：
轻缺陷：一般加工缺陷。
外形、安装互换尺寸按本详细规范外形图检查。重缺陷：20±0.2，2--M3。
轻缺陷：3.3±0.1。
间隙：≥2.5mm。
爬电距离：相邻两刀之间≥4mm：导电零件与金属支架之间≥5mm：3.3功能动作：按总规范3.3条规定。3.4动作力：3.5~11.5N。
3.5绝缘电阻：初始值≥100M9；2

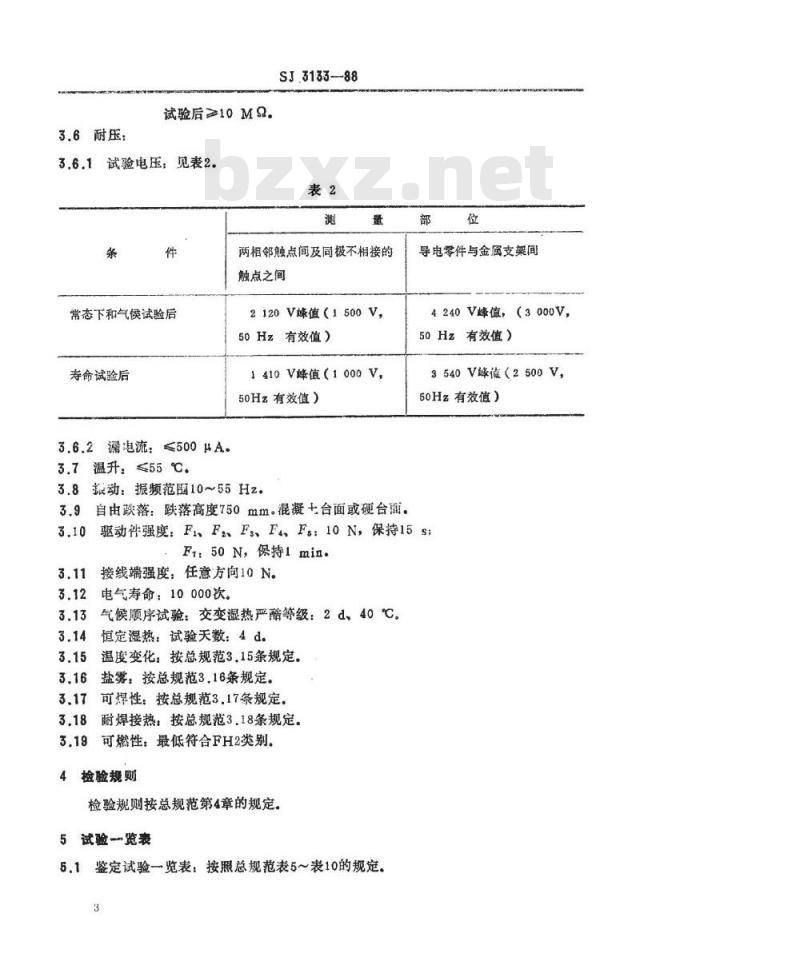

3.6耐压：
试验后≥10M9.
3.6.1试验电压；见表2。
常态下和气侯候试验后
寿命试验后
3.6.2电流：≤500μA。
3.7温升：≤55℃。
SJ3133—88
两相邻触点间及同极不相接的
触点之间
2120V蜂值（1500V,
50Hz有效值）
1410V峰值（1000V,
50Hz有效值）
3.8振动：振频范脑10~55Hz.
3.9自由跌落：跌落高度750mm。混凝+台面或硬台面。部
导电零件与金属支架间下载标准就来标准下载网
4240V蜂值，（3000V，
50Hz有效值）
3540V蜂值（2500V，
50H有效值）
3.10驱动件强度：FI、F、Fs、F4、Fs:10N，保持15s:F1：50N，保持1min.
接线端强度：任意方向10N。
3.12电气寿命：10000次。
3.13气候顺序试验：交变湿热严酷等级：2d、40℃。3.14恒定湿热：试验天数：4d。3.15温度变化：按总规范3.15条规定，3.16盐雾：按总规范3.16条规定。3.17
可焊性：按总规范3，17条规定。3.18耐焊接热：按总规范3.18条规定。3.19可燃性：最低符合FH2类别
4检验规则
检验规则按总规范第4章的规定。5试验览表
5.1鉴定试验一览表：按照总规范表5表10的规定。3
Sj 3133--88

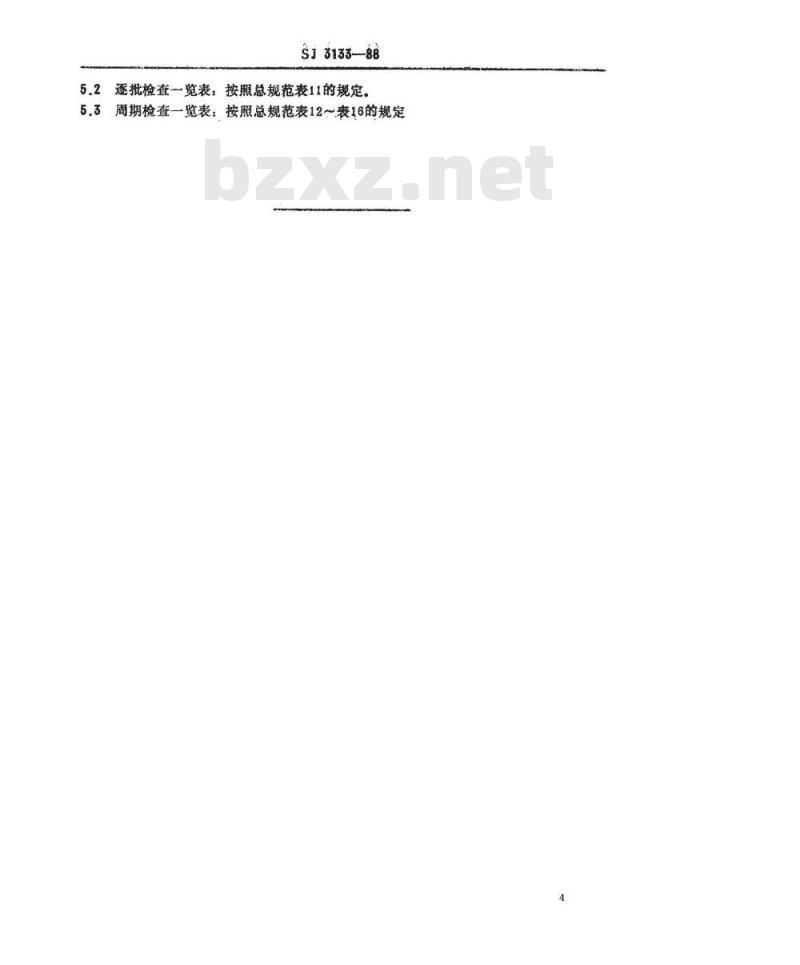

5.2逐批检查一览表：按照总规范表11的规定。5.3周期检查一览表：按照总规范表12~表16的规定4
