【电子行业标准(SJ)】 ＫＰＣＢ型彩色电视广播接收机用频道选择开关详细规范

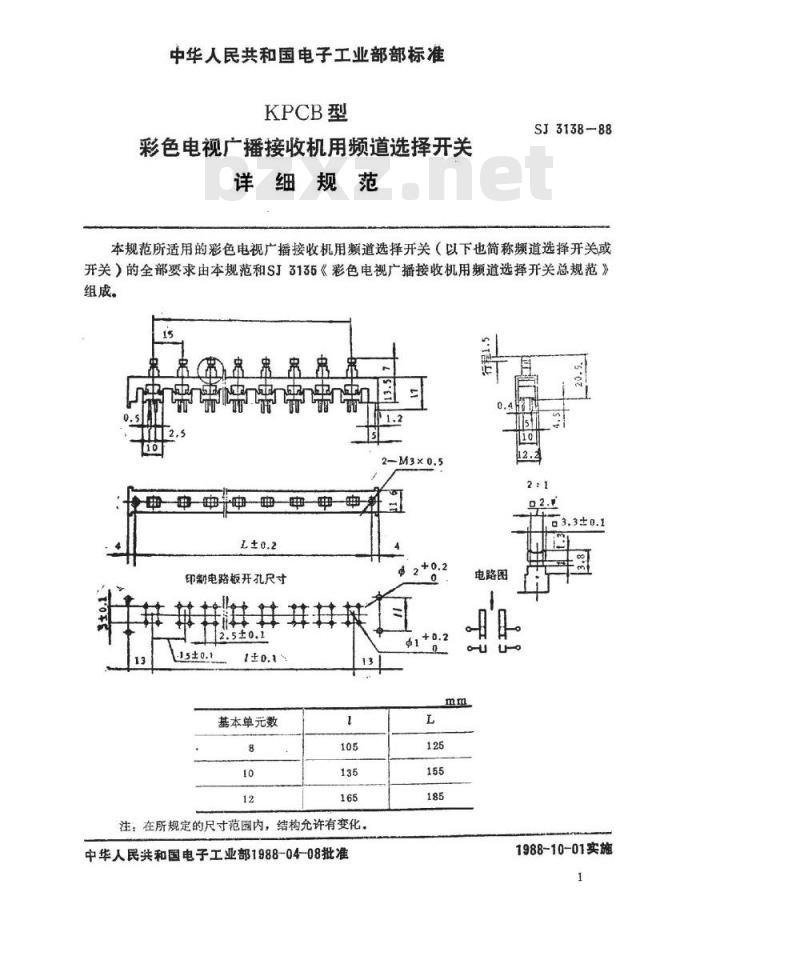

中华人民共和国电子工业部部标准KPCB型
彩色电视广播接收机用频道选择开关详细规范
SJ3138-88
本规范所适用的彩色电视广播接收机用频道选择开关（以下也简称频道选择开关或开关）的全部要求由本规范和SJ3135《彩色电视广播接收机用频道选择开关总规范》组成。
来忠忠忠
带带制
印制电路板开孔尺寸
共#共共共#
12.5±0.1
基本单元数
注：在所规定的尺寸范围内，结构允许有变化。中华人民共和国电子工业部1988-04-08批准1.2
2-M3×0.5
电路图
1988-10-01实施

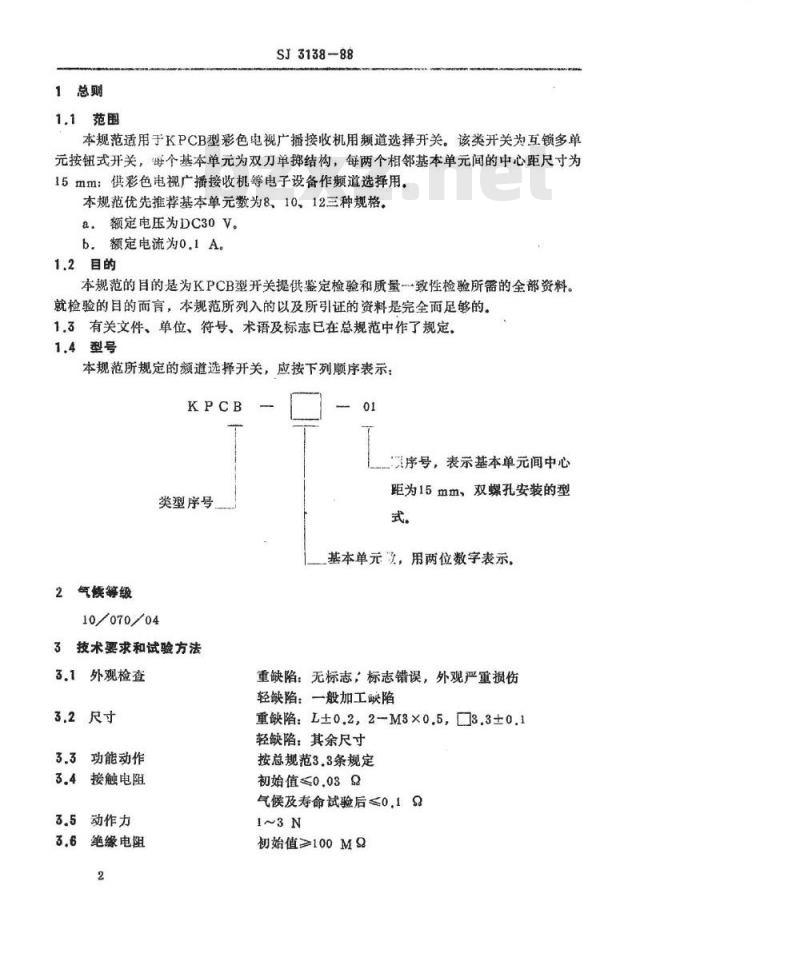

1总则
1.1范围
SJ3138-88
本规范适用于KPCB型彩色电视广播接收机用频道选择开关。该类开关为互锁多单元按钮式开关，每个基本单元为双刀单掷结构，每两个相邻基本单元间的中心距尺寸为15mm：供彩色电视广播接收机等电子设备作频道选择用。本规范优先推荐基本单元数为8、10，12三种规格。a：额定电压为DC30V。
b.额定电流为o.1A。
1.2目的Www.bzxZ.net
本规范的目的是为KPCB型开关提供鉴定检验和质量一致性检验所需的全部资料。就检验的目的而面言，本规范所列入的以及所引证的资料是完全而足够的。1.3有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
本规范所规定的频道选择开关，应按下列顺序表示，KPCB
类型序号
2气候等级
10/070/04
3技术要求和试验方法
3.1外观检查
3.2尺寸
3.3功能动作
3.4接触电阻
3.5动作力
3.6绝缘电阻
顺序号，表示基本单元间中心
距为15mm、双螺孔安装的型
基本单元这，用两位数字表示，重缺陷：无标志，标志错误，外观严重损伤轻缺陷：一般加工映陷
重缺陷：L±0.2，2-M3×0.5，3.3±0.1轻缺陷：其余尺寸
按总规范3.3条规定
初始值≤0.032
气候及寿命试验后≤0,19
初始值≥100M

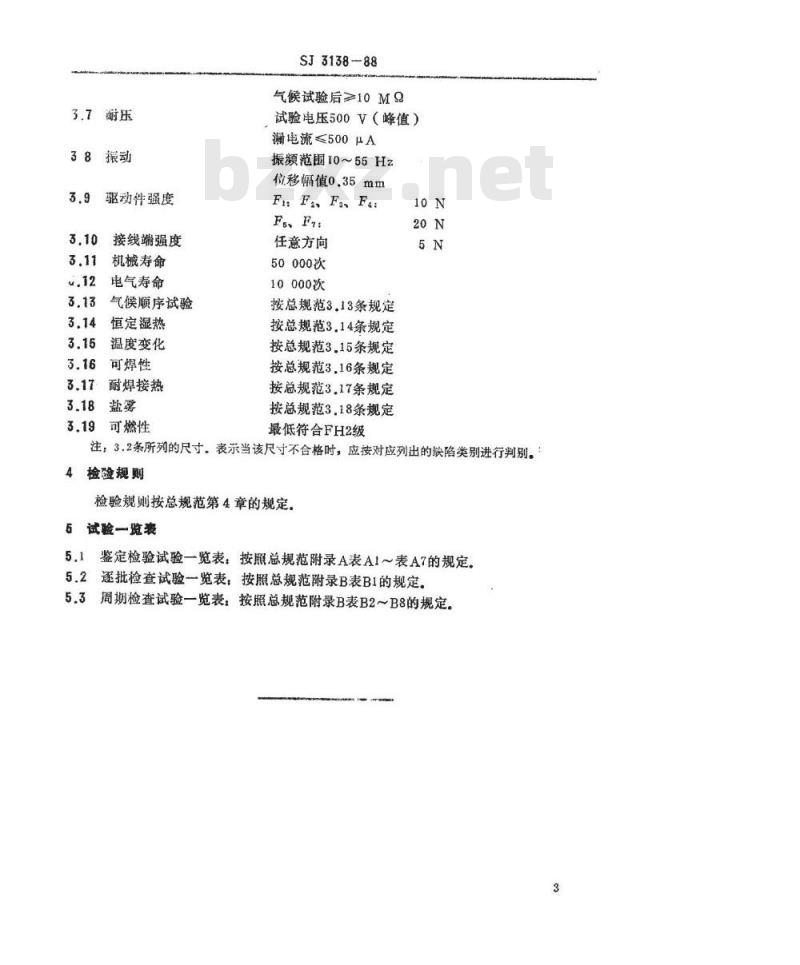

3.7蔚压
38振动
驱动件强度
接线端强度
机械寿命
电气寿命
气候顺序试验
恒定湿热
温度变化
可焊性
耐焊接热
SJ3138-88
气候试验后≥10M9
试验电压500V（峰值）
漏电流≤500μ
振频范围10~55Hz
位移幅值0.35mm
FrFaFF4:
Fs、Fr:
任意方向
50000次
10000次
按总规范3.13条规定
按总规范3.14条规定
按总规范3.15条规定
按总规范3.16条规定
按总规范3.17条规定
按总规范3.18条规定
可燃性
最低符合FH2级
注；3.2条所列的尺寸。表示当该尺寸不合格时，应接对应列出的缺陷类别进行判别。4检验规则
检验规则按总规范第4章的规定。5试验一览表
5.1鉴定检验试验一览表，按照总规范附录A表A1～表A7的规定。5.2逐批检查试验一览表，按照总规范附录B表B1的规定。5.3周期检查试验一览表：按照总规范附录B表B2～B8的规定。3
