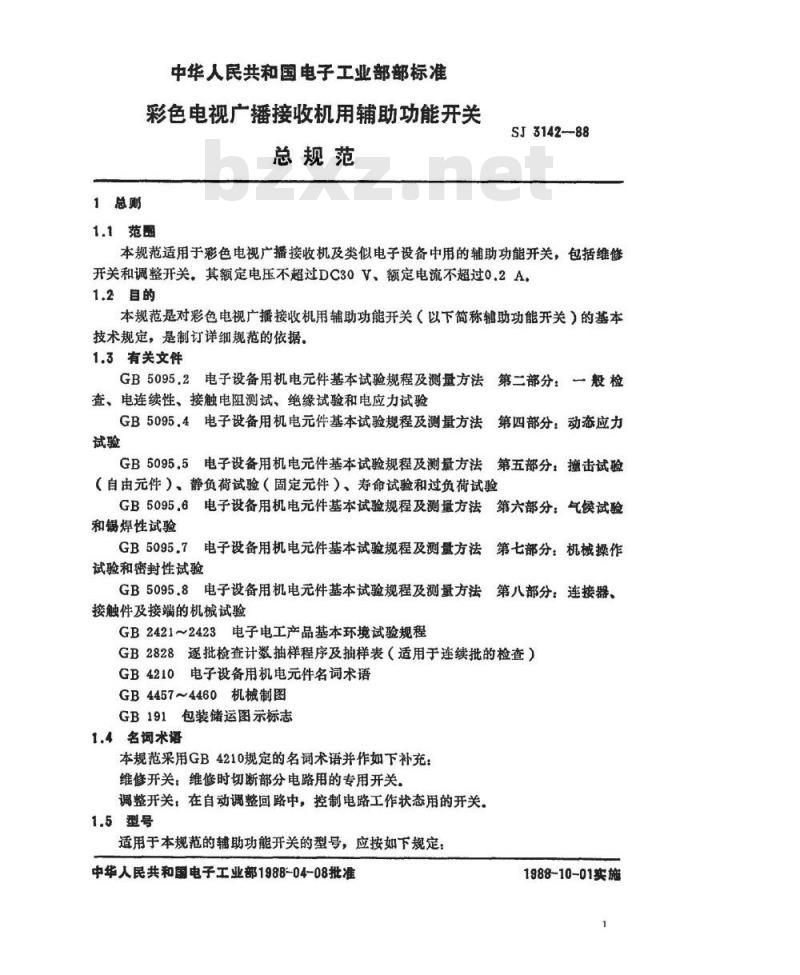

中华人民共和国电子工业部部标准彩色电视广播接收机用辅助功能开关总规范
1.1范圈
SJ3142-88
本规范适用于彩色电视广播接收机及类似电子设备中用的辅助功能开关，包括维修开关和调整开关。其额定电压不超过DC30V、额定电流不超过0.2A1.2目的
本规范是对彩色电视广播接收机用辅助功能开关（以下简称辅助功能开关）的基本技术规定，是制订详细规范的依据。1.3有关文件
GB5095.2电子设备用机电元件基本试验规程及测量方法第二部分：一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验GB5095.4电子设备用机电元件基本试验规程及测量方法第四部分：动态应力试验
GB5095.5电子设备用机电元件基本试验规程及测量方法第五部分：击试验（自由元件）、静负荷试验（固定元件）、寿命试验和过负荷试验GB5095.6电子设备用机电元件基本试验规程及测量方法第六部分：气候试验和锡焊性试验
GB5095.7电子设备用机电元件基本试验规程及测量方法第七部分：机械操作试验和密封性试验
GB5095.8电子设备用机电元件基本试验规程及测量方法第八部分：连接器、接触件及接端的机械试验
GB2421~2423电子电工产品基本环境试验规程GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB4210电子设备用机电元件名词术语GB4457～4460机械制图
GB191包装储运图示标志
1.4名词术语
本规范采用GB4210规定的名词术语并作如下补充：维修开关：维修时切断部分电路用的专用开关，调整开关：在自动调整回路中，控制电路工作状态用的开关。1.5型号

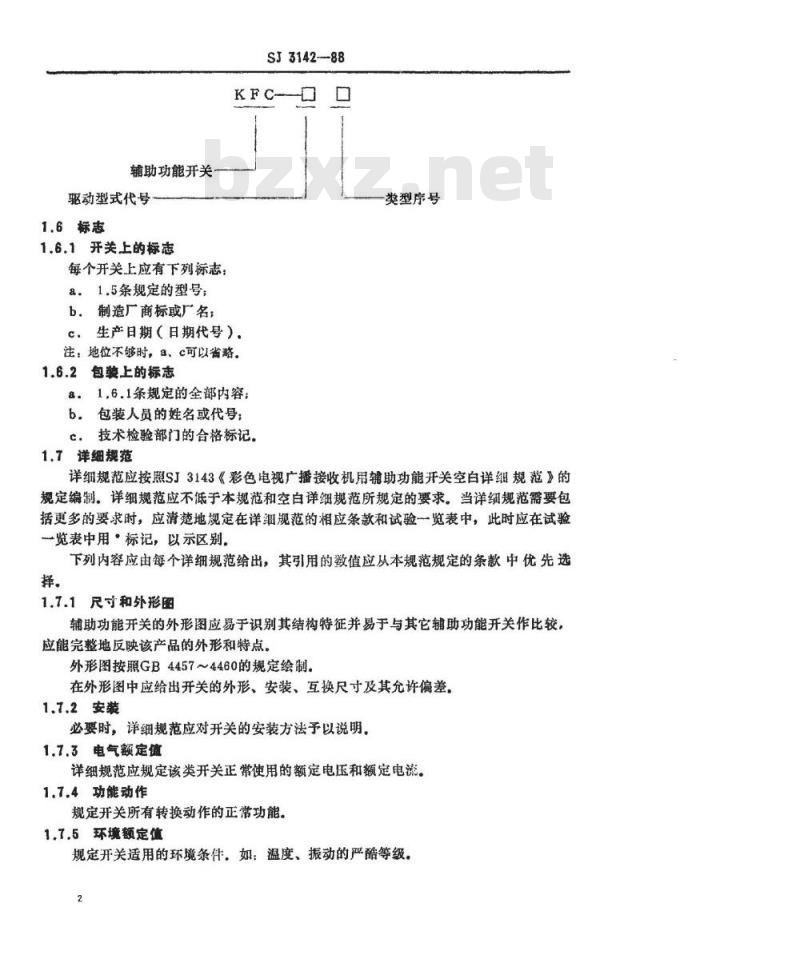

适用于本规范的辅助功能开关的型号，应按如下规定：中华人民共和国电子工业部1988-04-08批准1988-10-01实施
辅助功能开关
驱动型式代号
1.6标志
1.6.1开关上的标志
每个开关上应有下列标志，
a.1.5条规定的型号：
b.制造厂商标或厂名：
SJ3142-88
生产日期（日期代号）
注：地位不够时，a、c可以省路。1.6.2
包婆上的标志
1.6.1条规定的全部内容
b。包装人员的姓名或代号
技术检验部门的合格标记，
1.7详细规范
类型序号
详细规范应按照SJ3143《彩色电视广播接收机用辅助功能开关空白详组规范》的规定编制。详细规范应不低于本规范和空白详细规范所规定的要求。当详细规范需要包括更多的要求时，应清楚地规定在详细规范的相应条款和试验一览表中，此时应在试验一览表中用·标记，以示区别。下列内容应由每个详细规范给出，其引用的数值应从本规范规定的条款中优先选择。
1.7.1尺寸和外形图
辅助功能开关的外形图应易于识别其结构特征并易于与其它辅助功能开关作比较，应能完整地反映该产品的外形和特点。外形图按照GB4457～4460的规定绘制。在外形图中应给出开关的外形、安装、互换尺寸及其允许偏差。1.7.2安装
必要时，详细规范应对开关的安装方法予以说明。1.7.3电气额定值
详细规范应规定该类开关正常使用的额定电压和额定电流。1.7.4功能动作
规定开关所有转换动作的正常功能。17.5环境额定值
规定开关适用的环境条件。如：温度、振动的严酷等级。2
1.7.6动作特性
SJ3142-88
规定开关动作上的要求，如：工作行程，动作力等，1.7.7其它特性
规定使用要求中的其它特性，如；安全性、可燃性、接触性能、绝缘性能、寿命次数等。
当有限制条件时，可在附加特性中说明。2优先额定值和特性
详纠规范应优先选用下列额定值和特性值。2.1气候等级
详细规范的气候等级应按GB2421的规定给出。严酷等级应在下列值中选取：
最低环境温度：一10℃、-25℃、一40℃；最高环境温度：+70℃、+85℃；恒定湿热试验，4d、10d。
2.2额定值
2.2.1额定电压
额定电压的优先系列为：DC12V、DC30V.2.2.2额定电流
额定电流的优先系列为：0.05A、0.1A、0.2A。3技术要求和试验方法
3.1外观检查
3.1.1要求：开关的标志应正确、清晰，外观应无损伤，3.1.2检查：按GB5095.2的试验1a进行检查，应在不使用放大镜的情况下捡查。3.2尺寸
3.2.1要求：开关的尺寸应符合详细规范的规定。3.2.2检查：按GB5095.2的式验1b进行，应测盘规定的尺寸。3.3功能动作
3.3.1要求：开关应动作灵活，无卡住现象，电路转换正常3.3.2检查：把每个转换电路连接到一个具有最大电流150mA并提供电流指示的监测电路。应使开关在其整个行程范围内驱动，以便从每个转换电路提供输出。必要时，也可以使用接触电阻试验检查电路转换。3.4动作力
3.4.1要求：开关的动作力应符合详细规范的规定。3.4.2测量方法：按GB5095.7试验13e的方法测量动作力。在开关驱动件项端的轴线上，沿驱动件动作方向加力。3.5接触电阻
SJ3142--88

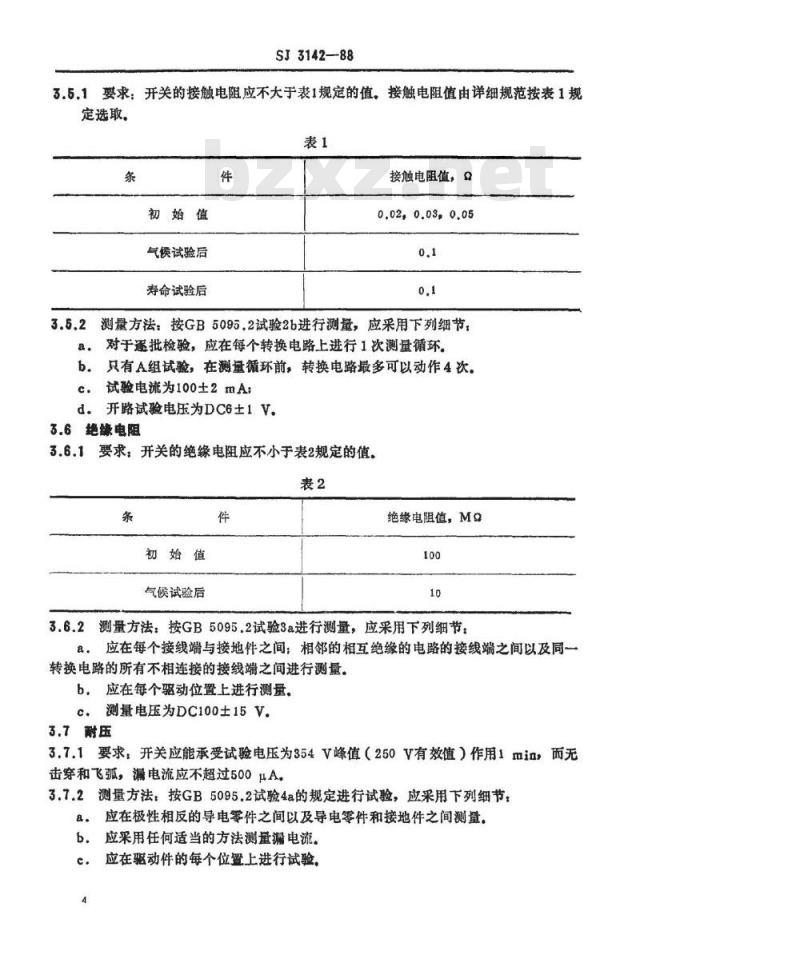

3.5.1要求：开关的接触电阻应不大于表1规定的值，接触电阻值由详细规范按表1规定选取，
初始值
气候试验后
寿命试验后
接触电阻值，2
0.02,0.03,0.05
测量方法：按GB5095.2试验2b进行测量，应采用下列细节，3.5.2
a。对于逐批检验，应在每个转换电路上进行1次测量循环。b。只有A组试验，在测量循环前，转换电路最多可以动作4次，c，试验电流为100士2mA；
d。开路试验电压为DC6土1V.
3.6绝缘电阻
3.6.1要求；开关的绝缘电阻应不小于表2规定的值。表2
初始值
气候试验后
绝缘电阻值，M2
3.6.2测量方法：按GB5095.2试验3a进行测量，应采用下列细节：应在每个接线端与接地件之间相邻的相互绝缘的电路的接线端之间以及同一a.
转换电路的所有不相连接的接线端之间进行测量。b，应在每个驱动位置上进行测量。c.测量电压为DC100士15V.
3.7耐压
3.7.1要求，开关应能承受试验电压为354V峰值（250V有效值）作用1min，而无击穿和飞弧，漏电流应不超过500μA。3.7.2测量方法：按GB5095.2试验4a的规定进行试验，应采用下列细节应在极性相反的导电零件之间以及导电零件和接地件之间测量，a.
应采用任何适当的方法测量漏电流。b.
应在驱动件的每个位置上进行试验。3.8摄动
SJ3142--88

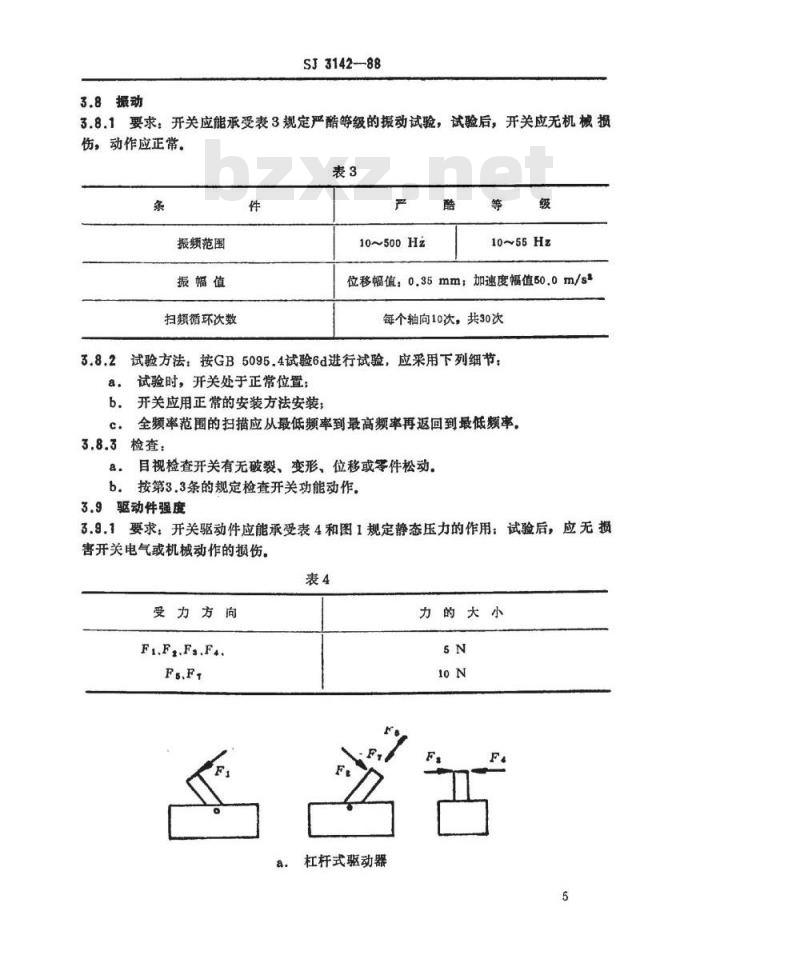

3.8.1要求：开关应能承受表3规定严酷等级的振动试验，试验后，开关应无机械损伤，动作应正常。
振频范围
振幅值
扫频循环次数
10~500Hz
10~55Hz
位移幅值：0.35mm；加速度幅值50.0m/ss每个轴向10次，共30次
3.8.2试验方法：按GB5095.4试验6d进行试验，应采用下列细节：a.
试验时，开关处于正常位置：
开关应用正常的安装方法安装
C.全频率范围的扫描应从最低频率到最高频率再返回到最低频率，3.8.3检查：
目视检查开关有无破裂、变形、位移或零件松动。a.
b。按第3.3条的规定检查开关功能动作3.9驱动件强度
3.9.1要求：开关驱动件应能承受表4和图1规定静态压力的作用：试验后，应无损害开关电气或机械动作的损伤，表4
受力方向
FI.F..Fs.F..
杠杆式驱动器
力的大小
SJ3142-88
b.按钮式、拨动式驱动件
注，如果开关的驱动件对一定方向的力是有防护的，则该力可省去。如果开关驱动件不能按图示牢牢抓住，可以把F省去，
3.9.2试验方法：按详细规范规定的力，依次施加到每个开关上。力应平稳地上升到规定的值，然后保持5s。
3.9.3检查：
8。目视检查开关有无破裂、变形、位移或零件松动。b.按第3.3条的规定检查开关功能动作。3.10接线端强度
3.10.1要求：开关接线端应能经受任意方向5N的力的作用而无机械损伤。3.10.2试验方法：按GB5095.8试验16f进行试验。试验时，开关应按其正常的安装方法安装.
3.10.3检查：目视检查开关有无破裂、位移或零件松动。3.11电气寿命
3.11.1要求：开关在额定电压、额定电流下应能经受详细规范规定的转换寿命试验而无损害开关正常动作的损伤。
3.11.2试验方法：按GB5095.5试验9c的规定进行试验，应采用下列细节，开关应按其正常的安装方法进行安装；a.
b。电源应具有足够的容量，以便开关接线端在保持要求的试验电压的同时提供需要的试验电流：
所有的刀应同时进行试验，每一刀应提供单独的电负载：c.
寿命试验的驱动频率为12～18次/分，驱动件的速度为75~125mm/sd.
寿命（次）：开关的驱动件从起始位置到工作位置，然后再回到起始位置为一e.
试验时，应连续监测开关，以确定开关是否能按正常顺序转换电路。3.11.3检查：
按第3.5条的规定检查开关接触电阻。按第3.3条的规定检查开关功能动作按第3.7条的规定检查耐压。
3.12气候顺序试验
SJ3142-88
3.12.1要求：开关应能承受气候顺序试验的作用：试验应无损害开关正常动作的摄伤。
3.12.1.1交变湿热试验的严酷等级：40℃、2d。3.12.2#
试验方法：按GB5095.6试验11a的规定试验，应采用下列细节a.
高温试验应在详细规范规定的最高温度下进行试验。低温试验应在详细规范规定的最低温度下进行试验。试验期间，开关不带电负载，不动作。试验结束后，开关在正常大气条件下恢复24五，检查：
目视检查开关有无损伤。
按第3.3条规定检查开关功能动作：c.
按第3.5条规定检查开关接触电阻：按第3.6条规定检查开关绝缘电阻；d.
按第3.7条规定检查开关耐压
3.13恒定湿热
3.13.1要求：开关应能经受恒定湿热试验的作用，试验后，应无损害开关正常动作的损伤。
3.13.1.1严酷等级：由详细规范按2.1条选取，试验方法：按GB5095.6试验11c进行试验，应采用下列细节：3.13.2
试验时，开关处于正常位置；
试验期间，开关不动作，不带电负载。3.13.3
检查：
目视检查开关有无损伤。
按第3.3条规定检查开关功能动作。b.
按第3.5条规定检查开关接触电阻。按第3.6条规定检查开关绝缘电阻。按第3.7条规定检查开关耐压。
3.14温度变化
要求，开关经受温度变化试验后应无机械损伤，动作应正常，3.14.2
试验方法：按GB5095.6试验11d的规定进行试验，应采用下列细节，试验期间，开关不动作，不带电负载。低温应是详细规范规定的最低温度；b.
高温应是详细规范规定的最高温度；应进行五次循环；
每次暴露时间为30min，转换持续时间最多为5min。3.14.3检查：
&目视检查开关有无损伤。
SJ3142-88
b.按第3.3条的规定检查开关功能动作。3.15可焊性
3.15.1要求：开关接线端应易于被熔融焊料润湿，沾锡面积应为浸入面积的90%以上。
3.15.2试验方法：按GB5095.6试验12a的规定进行试验，应采用下列细节：应采用老化方法1a（1h蒸汽老化）：a.
b。应使用活性焊剂。
3.15.3检查：目视检查开关接线端沾锡情况。3.16耐焊接热
3.16.1要求：开关经受焊接热试验的作用后应无机械损伤，动作应正常。3.16.2试验方法：按GB5095.6试验12d的规定进行试验，条件试验结束后，在正常条件下恢复1h。
3.16.3检查：
a.目视检查开关有无破裂、变形、位移或零件松动。b，按第3.3条的规定检查开关功能动作。3.17可燃性
3.17.1要求，开关所用的绝缘材料应符合FH1、FH2、FH3或FVO、FV1、FV3的要求，由详细规范选择合适的阻燃等级。3.17.2试验方法：按附录A的规定进行，采用FH或FV方法。3.17.3检查：是否符合详细规范的规定。4检验规则
凡符合本规范的辅助功能开关，必须经过鉴定检验和质量一致性检验。4.1鉴定检验
4.1.1鉴定检验的目的是确定制造者是否有能力生产符合该标准要求的产品。鉴定检验应在符合要求的试验室进行。
4.1.2鉴定试验的样品应从用正常生产中使用的设备和工艺所生产的产品中随机抽取。最少样品数量15只（不包括可燃性试验样品）。4.1.3鉴定试验的要求，试验项目和程序按表5～9规定。全部样品先经受A组试验。试验后，按其它试验组规定的样品数分组。4.1.4A组试验的不合格品，应用合格品替换，并作为A组试验的一个不合格品。当试验样品不符合某一组试验的全部或部分要求时，作为一个不合格品。当每项试验或每组试验的不合格品数不超过表5～表9规定的值时，鉴定检验合格。
4.1.5需要进-一步控制辅助功能开关参数时，可在详细规范中增加试验，并相应增加样品数量。附加试验可放在现有试验组中，也可作为附加的试验组。试验项目和分组
外观检查
功能动作
接触电阻
绝缘电阻
动作力
本规范条款号
替代样品数：3只。
试验项目和分组
可焊性
耐焊接热
接线端强度
驱动件强度
电气寿命
接触电阻
绝缘电阻
本规范条款号
SJ3142-88
最少样品数
全部试样
全部试样
全部试样
全部试样
全部试样
最少样品数
注：每个电气额定值至少应有2个单独的试样，允许的不合格品数
允许的不合格品数
组允许的不合格品数
组允许的不合格品数
试验项目和分组
温度变化
气候顾序试验
接触电阻
绝缘电阻
动作力
试验项目和分组
恒定湿热
接触电阻
绝缘电阻
本规范的条款号
本规范的条款号
试验项目和分组
可燃性
SJ3142—88
最少样品数
最少样品数
本规范的条款号
允许的不合格品数
允许的不合格品数
最少样品数
注：可燃性试验的样品数以材料计算，每种绝缘材料6只试样，10
组允许的不合格品数
组允许的不合格品数
允许的不合格品数
4.2质量一致性检验
SJ3142-88
质量一致性检验包括逐批检验和周期检验，订货方有权按本规范和有关详细规范的规定，对产品进行验收4.2.1逐批检验
4.2.1.1逐批检验按GB2828中的一次正常检查抽样方案进行。4.2.1.2逐批检验的项目、顺序及合格质量水平（AQL）应按表10规定。表10
试验项目
外观检查和尺寸
董缺陷
轻缺陷
功能动作
接触电阻
绝缘电阻
动作力
本规范条款号
检查水平
合格质量水平AQL
4.2.1.3检查包装质量时，按5.1条要求，抽检一个包装箱里的三个包装盒，4.2.1.4逐批检验不合格时。可以返修或剔除不合格品再进行复验。复验时，应采用加严检查。复验仍不合格时，该批拒收。4.2.2周期检验
4.2.2.1周期检验的试样应从经逐批检验合格的产品中随机抽取。最少样品数量15只。4.2.2.2试验项目、顺序、分组、样品分配按表11～表16规定，4.2.2.3全部试样先按表10各项进行检查，若有不合格品，则应以合格品换取，同时分析原因记入试验报告，但不作为周期检验的判定依据。经表10试验合格的样品，按表11～表15规定分组，11
试验项目和分组
第1组（每6个月）
接线端强度
驱动件强度
电气寿命
试验项目和分组
第2组（每36个月）
温度变化
气候顺序试验
动作力
试验项目和分组
第3组（每36个月）
恒定湿热
接触电阻
绝缘电阻
本规范条款号下载标准就来标准下载网
本规范条款号
本规范条款号
SJ3142—-88
最少样品数
最少样品数
最少样品数
允许的不合格品数
允许的不合格品数
允许的不合格品数
组允许的不合格品数
组允许的不合格品数
组允许的不合格品数
