【电子行业标准(SJ)】 ＫＦＣ－Ｇ０１型彩色电视广播接收机用杠杆式调整开关详细规范

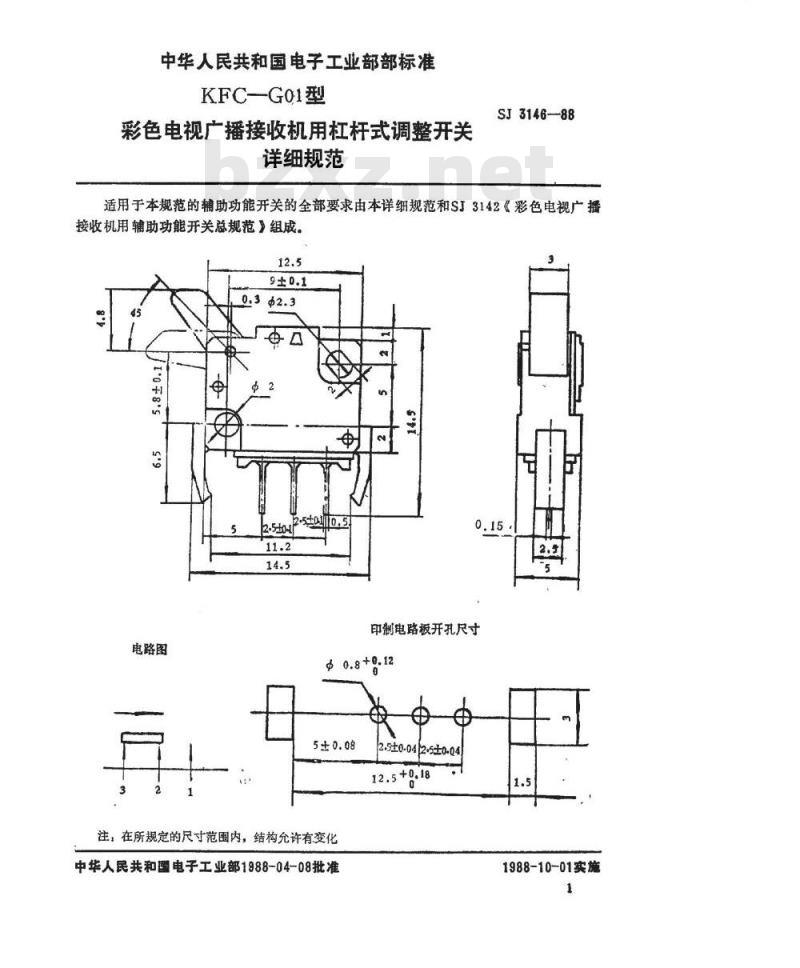

中华人民共和国电子工业部部标准KFC-G01型
彩色电视广播接收机用杠杆式调整开关详细规范
SJ3146-88
适用于本规范的辅助功能开关的全部要求由本详细规范和SJ3142《彩色电视广播接收机用辅助功能开关总规范》组成。12.5
干8's
电路图
印制电路板开孔尺寸
$0.8+0.12
注，在所规定的尺寸范围内，结构允许有变化中华人民共和国电子工业部1988-04-08批准2.5±0-0425t004
12.5+0.18
1988-10-01实施

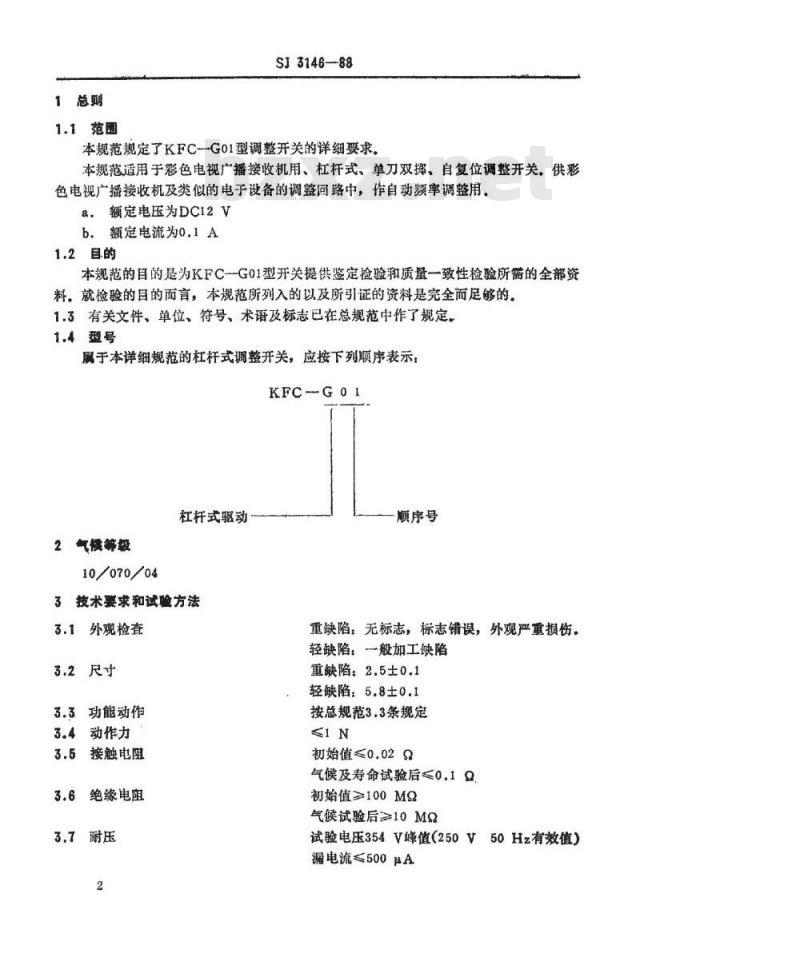

1总则
1.1范围
SJ3146--88
本规范规定了KFC-G01型调整开关的详细要求，本规范适用于彩色电视广播接收机用、杠杆式、单刀双掷、自复位调整开关。供彩色电视广播接收机及类似的电子设备的调整回路中，作自动频率调整用，a.额定电压为DC12V
b.额定电流为o.1A
1.2目的
本规范的目的是为KFCG01型开关提供鉴定检验和质量一致性检验所需的全部资料。就检验的目的而言，本规范所列入的以及所引证的资料是完全而足够的，1.3有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
属于本详细规范的杠杆式调整开关，应按下列顺序表示：KFC---G01
杠杆式驱动
2气模等级
10/070/04
3技术要求和试验方法
3.1外观检查
3.2尺寸免费标准bzxz.net
3.3功能动作
3.4动作力
3.5接触电阻
绝缘电阻
顺序号
重缺陷：无标志，标志错误，外观严重损伤。轻缺陷：一般加工缺陷
重缺陷：2.5士0.1
轻缺陷：5.8±0.1
按总规范3.3条规定
初始值≤0.02
气候及寿命试验后≤0.1
初始值≥100MQ
气候试验后≥10MQ
试验电压354V峰值（250V50Hz有效值）漏电流≤500μA

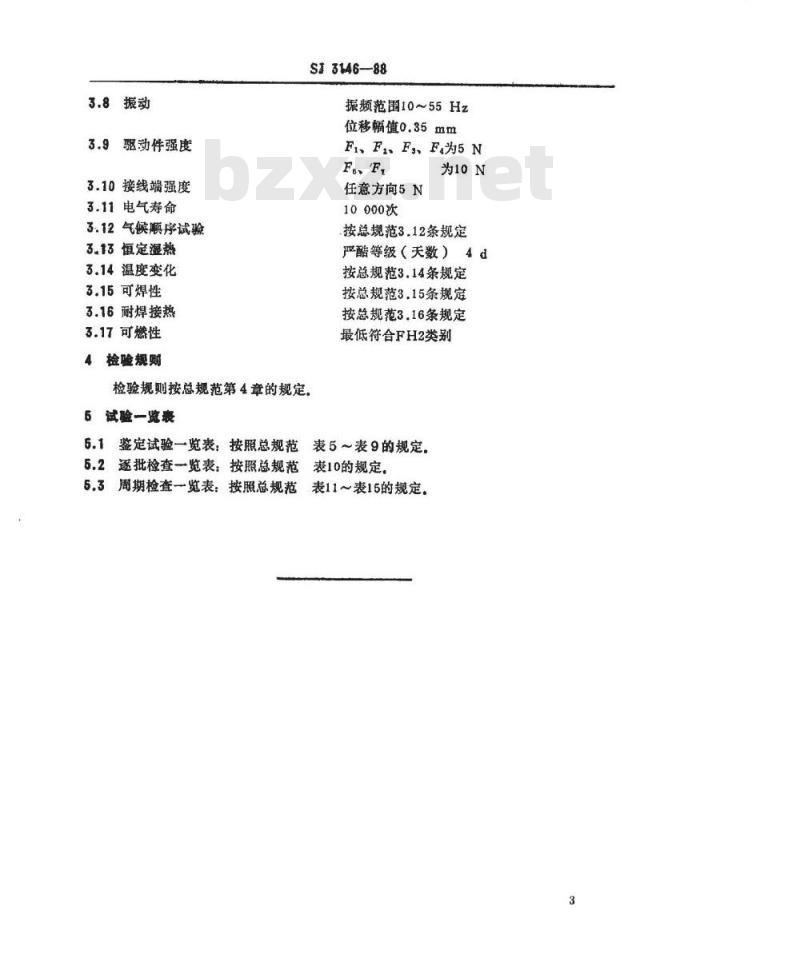

3.8振动
3.9驱动件强度
3.10接线端强度
3.11电气寿命
3.12气候顺序试验
3.13恒定湿热
3.14温度变化
3.15可焊性
3.16耐焊接热
3.17可燃性
4检验规购
SI3146-88
振频范围10~55Hz
位移幅值0.35mm
F1、F、Fs、F为5N
Fe、F
任意方向5N
10000次
为10N
按总规范3.12条规定
严酯等级（天数）
按总规范3.14条规定
按总规范3.15条规定
按总规范3.16条规定
最低符合FH2类别
检验规则按总规范第4章的规定
6试验览表
5.1鉴定试验一览表：按照总规范表5表9的规定，
6.2逐批检查览表：按照总规范
表10的规定，
5.3周期检查一览表：按照总规范表11～表15的规定。
