【电子行业标准(SJ)】 交流薄膜电致发光矩阵显示器件测试方法

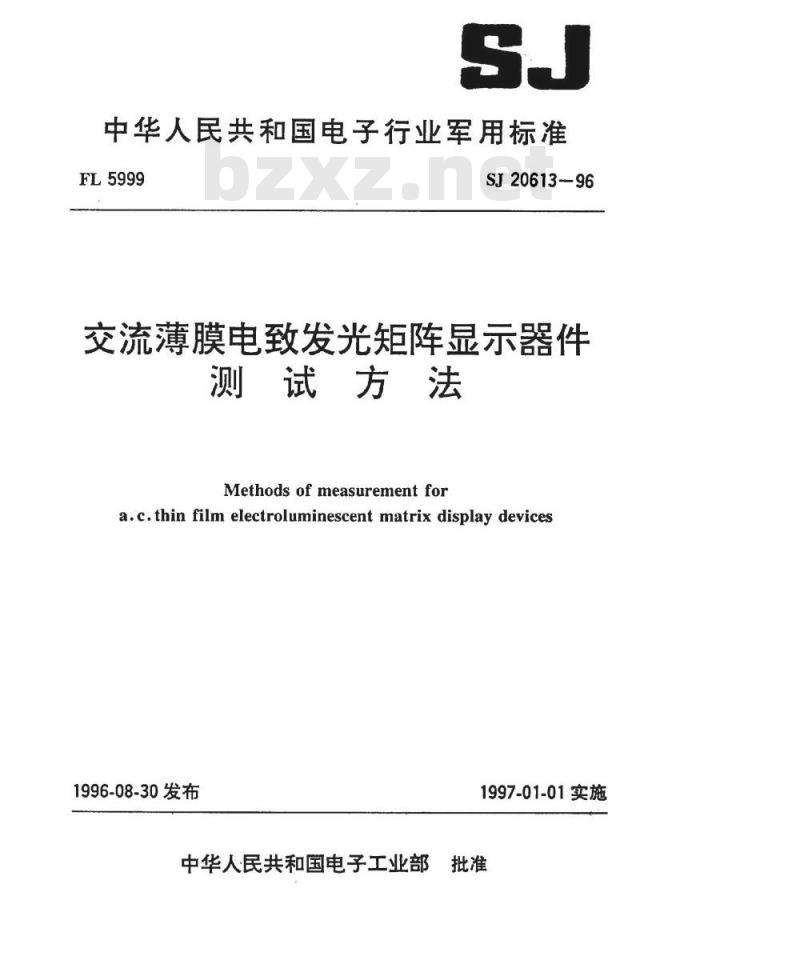

中华人民共和国电子行业军用标准FL5999
SJ20613-96
交流薄膜电致发光矩阵显示器件测试方法
Methodsof measurementfor
a.c.thin film electroluminescent matrix display devices1996-08-30发布
1997-01-01实施

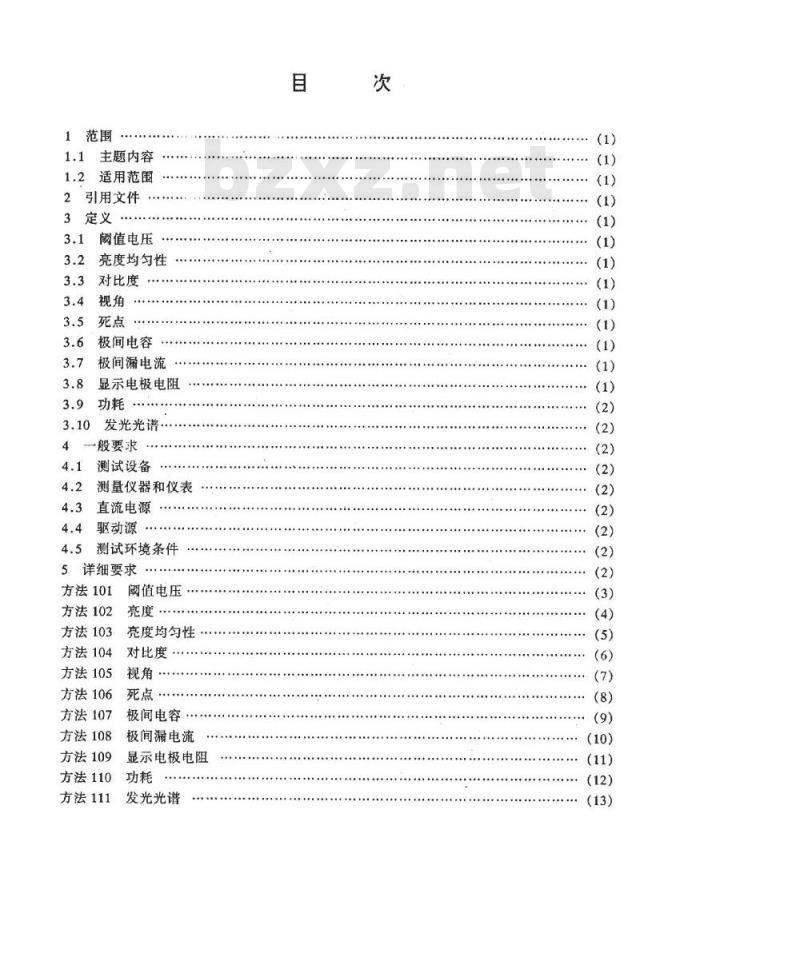

中华人民共和国电子工业部批准1范围
1.1主题内容
1.2适用范围
2引用文件
3定义
3.1阅值电压
亮度均匀性
对比度
3.5死点
极间电容
极间漏电流
显示电极电阻
3.9功耗
发光光谱·
般要求
测试设备
测量仪器和仪表
直流电源
驱动源
测试环境条件
5详细要求
方法101
方法102
方法103
方法104
方法105
方法106
方法107
方法108
方法109
方法110
方法111
阅值电压
亮度均勾性
对比度
极间电容
极间漏电流
显示电极电阻
发光光谱

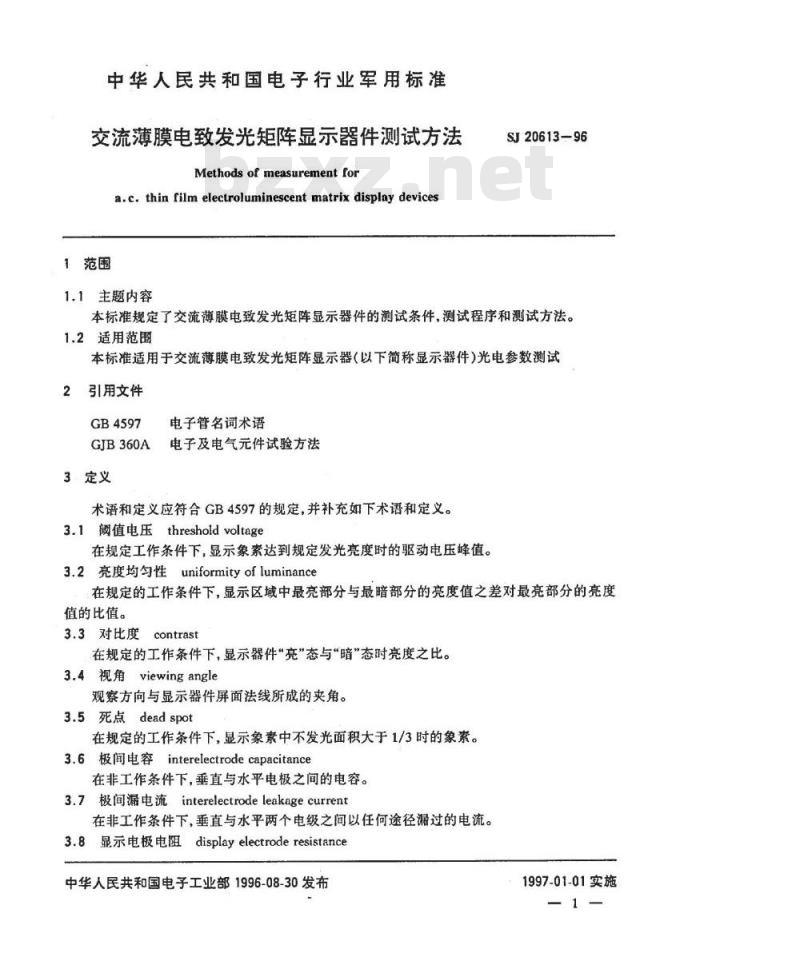

中华人民共和国电子行业军用标准交流薄膜电致发光矩阵显示器件测试方法Methods of measurement for
a.c.thin film electroluminescent matrix display devices1范围
1.1主题内容
SJ20613-96
本标准规定了交流薄膜电致发光矩阵显示器件的测试条件，测试程序和测试方法。1.2适用范围
本标准适用于交流薄膜电致发光矩阵显示器（以下简称显示器件）光电参数测试2
引用文件
GB4597
GJB360A
3定义
电子管名词术语
电子及电气元件试验方法
术语和定义应符合GB4597的规定，并补充如下术语和定义。3.1阅值电压thresholdvoltage
在规定工作条件下，显示象素达到规定发光亮度时的驱动电压峰值。3.2亮度均匀性uniformityof luminance在规定的工作条件下，显示区域中最亮部分与最暗部分的亮度值之差对最亮部分的亮度值的比值。
3.3对比度
contrast
在规定的工作条件下，显示器件“亮”态与“暗”态时亮度之比。3.4视角viewingangle
观察方向与显示器件屏面法线所成的夹角。3.5死点deadspot
在规定的工作条件下，显示象素中不发光面积大于1/3时的象素。3.6极间电容interelectrodecapacitance在非工作条件下，垂直与水平电极之间的电容。3.7极间漏电流interelectrodeleakagecurrent在非工作条件下，垂直与水平两个电级之间以任何途径漏过的电流。3.8显示电极电阻displayelectroderesistance中华人民共和国电子工业部1996-08-30发布1997-01-01实施

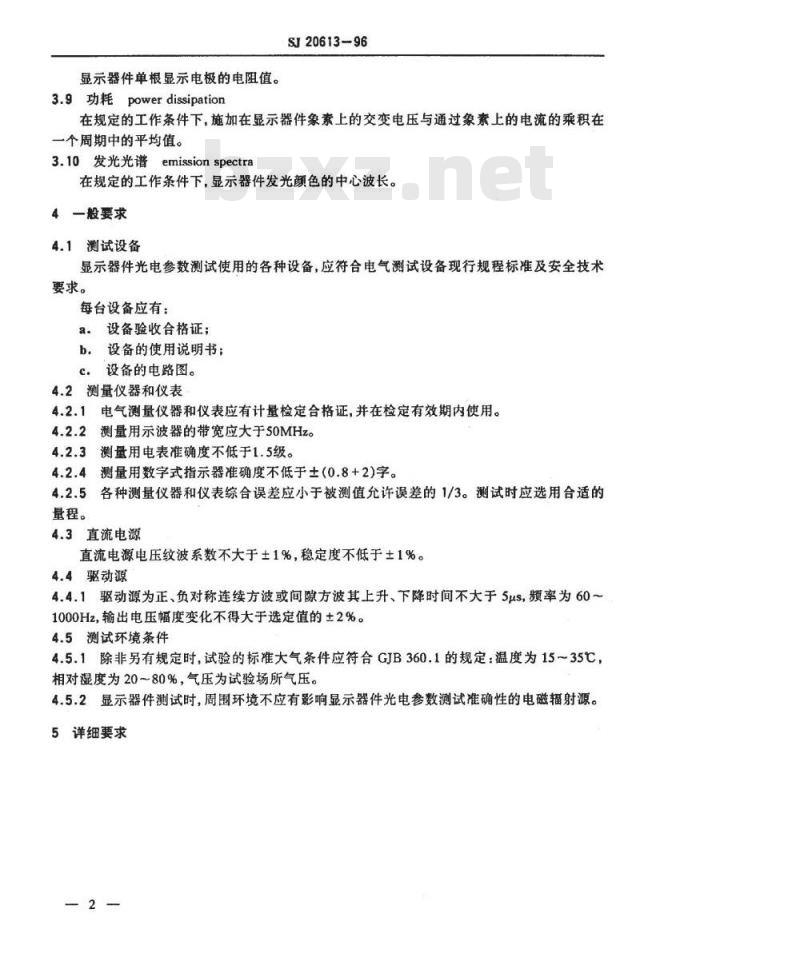

显示器件单根显示电极的电阻值。3.9功耗powerdissipation
SJ20613-96
在规定的工作条件下，施加在显示器件象素上的交变电压与通过象素上的电流的乘积在一个周期中的平均值。
3.10发光光谱emission spectra在规定的工作条件下，显示器件发光颜色的中心波长。4一般要求
4.1测试设备
显示器件光电参数测试使用的各种设备，应符合电气测试设备现行规程标准及安全技术要求。
每台设备应有：
a.设备验收合格证；
b.设备的使用说明书；
c。设备的电路图。
4.2测量仪器和仪表
4.2.1电气测量仪器和仪表应有计量检定合格证，并在检定有效期内使用。4.2.2测量用示波器的带宽应大于50MHz。4.2.3测量用电表准确度不低于1.5级。4.2.4测量用数字式指示器准确度不低于±（0.8+2)字。4.2.5各种测量仪器和仪表综合误差应小于被测值允许误差的1/3。测试时应选用合适的量程。
4.3直流电源
直流电源电压纹波系数不大于土1%，稳定度不低于土1%。4.4驱动源
4.4.1驱动源为正、负对称连续方波或间隙方波其上升、下降时间不大于5us，频率为60～1000Hz，输出电压幅度变化不得大于选定值的±2%。4.5测试环境条件
4.5.1除非另有规定时，试验的标准大气条件应符合GJB360.1的规定：温度为15~35℃，相对湿度为20～80%，气压为试验场所气压。4.5.2显示器件测试时，周围环境不应有影响显示器件光电参数测试准确性的电磁辐射源。5详细要求
SJ20613-96

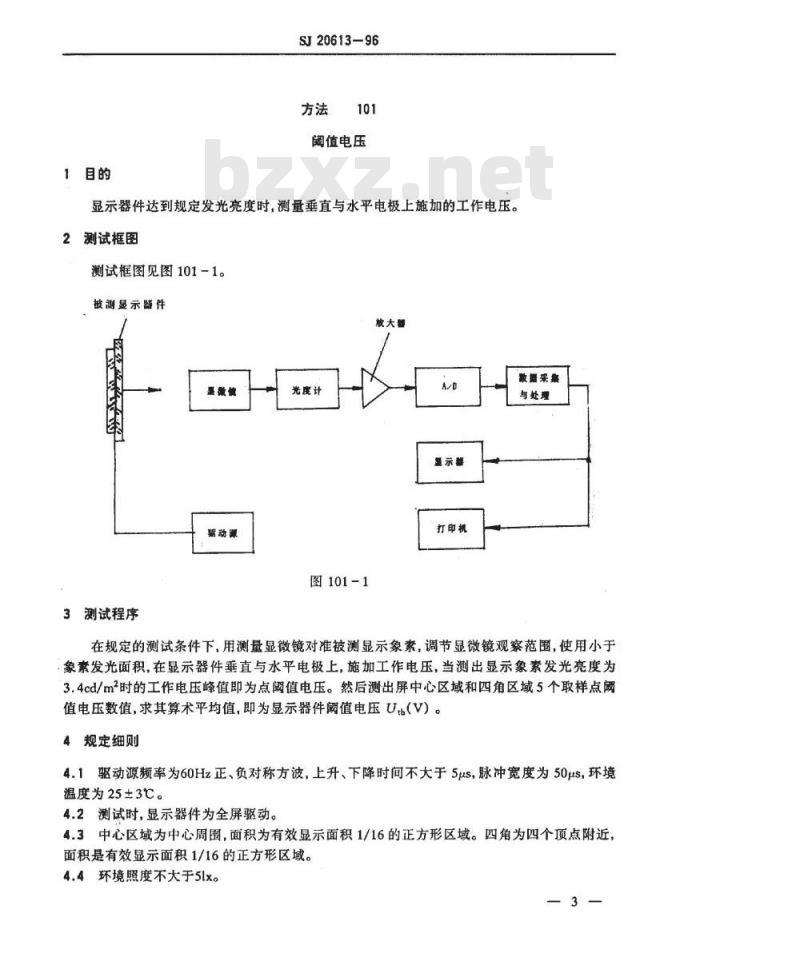

阅值电压
显示器件达到规定发光亮度时，测量垂直与水平电极上施加的工作电压。2测试框图
测试框图见图101-1。
被调显示器件
放大器
盟示器
翡动源
3测试程序
图101-1
打印机
数据采集
与处理
在规定的测试条件下，用测量显微镜对准被测显示象素，调节显微镜观察范画，使用小于象素发光面积，在显示器件垂直与水平电极上，施加工作电压，当测出显示象素发光亮度为3.4cd/m2时的工作电压峰值即为点阅值电压。然后测出屏中心区域和四角区域5个取样点阀值电压数值，求其算术平均值，即为显示器件阈值电压U.(V）。4规定细则
4.1驱动源频率为60Hz正、负对称方波，上升、下降时间不大于5us，脉冲宽度为50us，环境温度为25±3℃。免费标准bzxz.net
4.2测试时，显示器件为全屏驱动。4.3中心区域为中心周围，面积为有效显示面积1/16的正方形区域。四角为四个顶点附近面积是有效显示面积1/16的正方形区域。4.4环境照度不大于5x。
SJ20613-96
在规定的测试条件下，测量显示器件的发光强度。2
测试框图
测试框图见图101-1
3测试程序
将显示器件发光表面单位面积的法线方向与测量显微镜的光轴相重合，显示器件施加规定的工作电压，并调节测量显微镜的视场使它小于象素的发光面积，这时显示器件显示的读数即为该象素的亮度。
每块显示器件应测量中心区域及四角区域不少于五个取样点的亮度数值，求其算术平均值，即为亮度L（cd/m2）。
4规定细则
4.1驱动源频率为60Hz正、负对称方波，上升、下降时间不大于5uμs，脉冲宽度为50μs，环境温度为25±3℃。
4.2测试时，显示器件为全屏驱动。4.3中心区域为中心周围，面积为有效显示面积1/16正方形区域。四角区域为四个项点附近，面积为有效显示面积1/16的正方形区域。4.4测量工作电压U等于阐值电压Ut加30V。4.5环境照度不大于10lx。
SJ20613-96
亮度均匀性
显示器件工作时，测量有效显示区域发光亮度的均匀性。2测试框图
测试框图见101-1。
3测试程序
将显示器件发光表面单位面积的法线方向与测量显微镜的光轴相重合，显示器件在规定的工作条件下，沿垂直于法线的方向平移，分别测出最亮部分的亮度值Lx和最暗部分的亮度值Lmi，按下式计算出亮度均勾性YL（%）)。Lmx- Lmin .100%
式中：Lmax—最亮部分象素的亮度值，cd/m2；Lmin
4规定细则
一最暗部分象素的亮度值，cd/m2。（1）
4.1驱动源频率为60Hz正、负对称方波，上升、下降时间小于5us，脉冲宽度为50us，环境温度为25±3℃；
4.2测量时，显示器件为全屏驱动。4.3测量工作电压U。等于阈值电压U.加30V。4.4环境照度不大于101x。
SJ20613-96
测量显示器件工作时“亮”态象素与“暗”态象素的亮度比。2测试框图
测试框图见图101-1。
3测试程序
以动态方式驱动显示器件时，测试显示部分选通状态下与非选通状态下象素的亮度数值按下式计算出对比度C。
式中：Li—选通状态时亮度值，cd/m；Lo非选通状态时亮度值cd/m。
4规定细则
4.1驱动源扫描顿频为60Hz方波，脉冲宽度按详细规范规定，环境温度为25±3℃。测量工作电压U。等于网值电压U加30V。4.2
4.3环境照度为101x±0.5lx。
1目的
SJ20613-96
显示器件工作时，测量字符能被人眼辨认的最大角度。2测试框图
测试框图见图101-1。
3测试程序
3.1方法1（目测法）
校正视力不低于1.2的观察者，在距显示器件25cm处目测，以能够辨认显示字符时的视角范围为视角值。
3.2方法2
按图101一1连接测量装置。使显示器件处于动态驱动状态，改变测量显微镜中心轴与被测器件显示屏发光面之间的角度，使对比度达到规定值时测量显微镜的最大倾角即为视角值。4规定细则
4.1驱动源扫描顿频为60Hz方波，脉冲宽度为50us，环境温度为25±3℃。4.2测量工作电压U。等于阅值电压Uth加30V。4.3环境照度为101x±0.5lx。
SJ20613-96
测量显示器件不发光象素，确定死点数，判断显示器件的缺陷程度。2测试框图
测试框图见图106-1。
3测试程序
图106-1
按图106一1，将显示器件接入电路，在规定的工作电压下显示器件发光，目测死点个数。4规定细则
驱动源频率为60Hz正、负对称方波，上升、下降时间小于5us，脉冲宽度为50μs。1
SJ20613-96
极间电容
测量显示器件垂直与水平电极之间的电容量。测试框图
测试框图见图107-1。
电容试仪
图107-1
测试程序
在非工作条件下，按图107一1，将显示器件接入测量电路，测量垂直与水平电极之间的电容量C(pF)。
规定细则
测量在无电磁干扰的环境下进行。9
SJ20613-96
极间漏电流
测量显示器件垂直与水平电极间漏电流，判断其电极间的绝缘性能。2
测试框图
测试框图见图108-1。
直流电源
图108-1
3测试程序
按图108-1，将显示器件接入电路。调节直流稳压电源的输出电压为规定值时，微安表的读数，即为漏电流I(μA)。
4规定细则
施加的直流电压值为200V。
