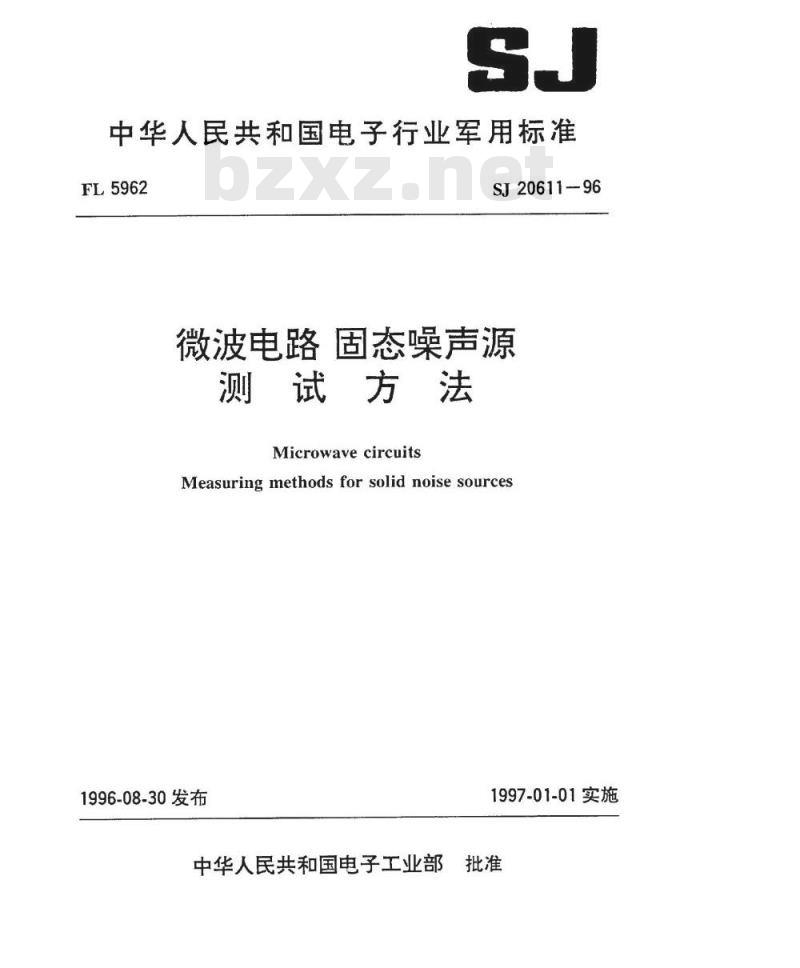

【电子行业标准(SJ)】 微波电路 固态噪声源测试方法

中华人民共和国电子行业军用标准FL5962
SJ2061196
微波电路固态噪声源
测试方法
Microwavecircuits
Measuring methods for solid noise sources1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部

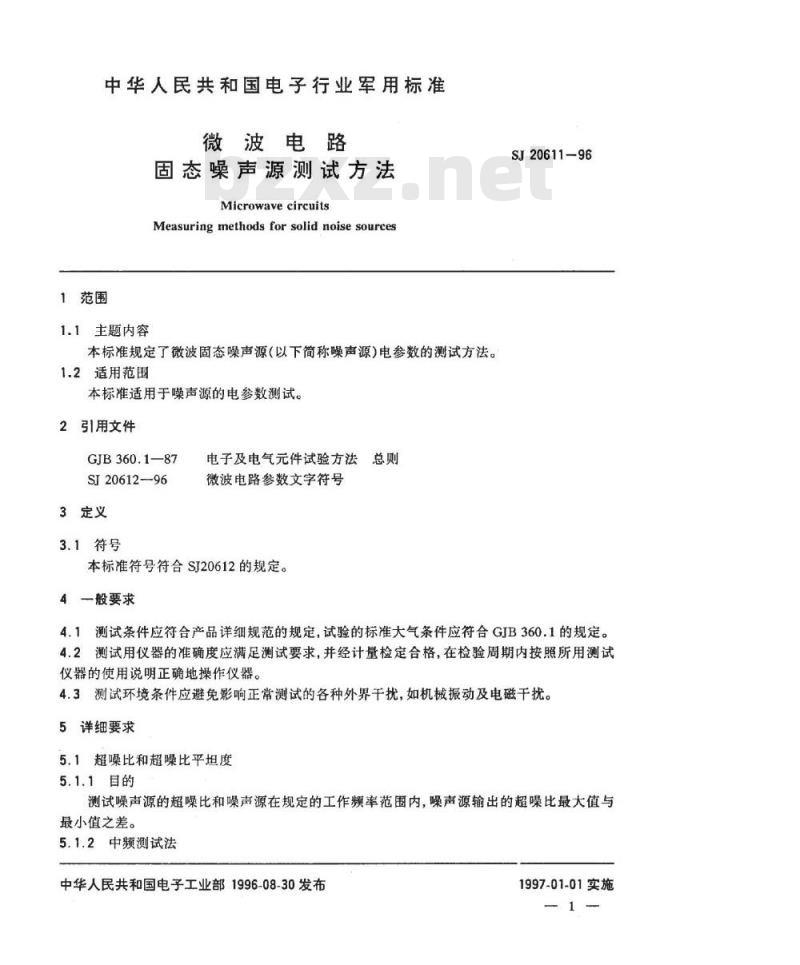

中华人民共和国电子行业军用标准微波电路
固态噪声源测试方法
Microwave circuits
Measuringmethodsforsolidnoisesources1范围
1.1主题内容
本标准规定了微波固态噪声源（以下简称噪声源）电参数的测试方法。1.2适用范围
本标准适用于噪声源的电参数测试。2引用文件
GJB360.1—87
SJ20612-96
3定义
3.1符号
电子及电气元件试验方法总则
微波电路参数文字符号
本标准符号符合SJ20612的规定。4一般要求Www.bzxZ.net
SJ20611-96
4.1测试条件应符合产品详细规范的规定，试验的标准大气条件应符合GJB360.1的规定。4.2测试用仪器的准确度应满足测试要求，并经计量检定合格，在检验周期内按照所用测试仪器的使用说明正确地操作仪器。4.3测试环境条件应避免影响正常测试的各种外界于扰，如机械振动及电磁干扰。5详细要求
5.1超噪比和超噪比平坦度
5.1.1目的
测试噪声源的超噪比和噪声源在规定的工作频率范围内，噪声源输出的超噪比最大值与最小值之差。
5.1.2中频测试法
中华人民共和国电子工业部1996-08-30发布1997-01-01实施

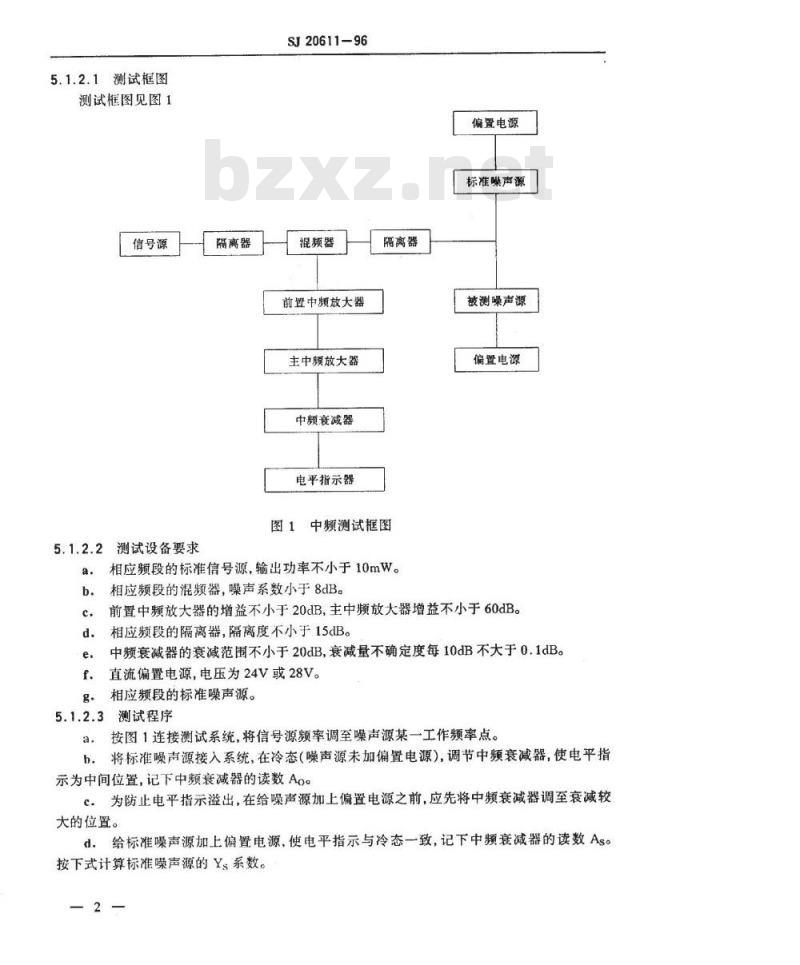

5.1.2.1测试框图
测试框图见图1
信号源
测试设备要求
隔离器
SJ20611-96
混频器
前暨中频放大器
主中频放大器
中频衰减器
电平指示器
隔离器
图1中频测试框图
相应频段的标准信号源，输出功率不小于10mW。相应频段的混频器，噪声系数小于8dB。偏置电源
标准噪声源
被测噪声源
偏置电源
前置中频放大器的增益不小于20dB，主中频放大器增益不小于60dB。相应频段的隔离器，隔离度不小于15dB。中频衰减器的衰减范围不小于20dB,衰减量不确定度每10dB不大于0.1dB。直流偏置电源，电压为24V或28V。相应频段的标准噪声源。
测试程序
按图1连接测试系统，将信号源频率调至噪声源某一工作频率点。将标准噪声源接入系统，在冷态（噪声源未加偏置电源），调节中频衰减器，使电平指示为中间位置，记下中频衰减器的读数AooC.
为防止电平指示溢出，在给噪声源加上偏置电源之前，应先将中频衰减器调至衰减较大的位置。
d。给标准噪声源加上偏置电源，使电平指示与冷态一致，记下中频衰减器的读数As。按下式计算标准噪声源的Ys系数。2
SJ20611-96

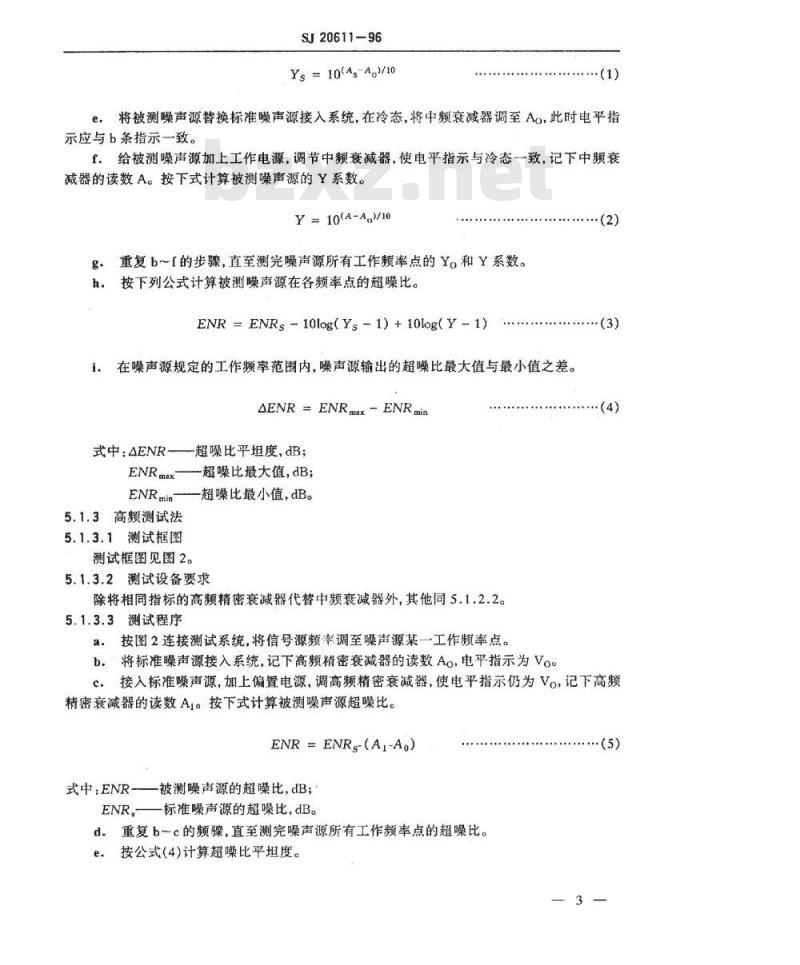

Ys=10(Ag-A)/10
e，将被测噪声源替换标准噪声源接入系统，在冷态，将中频衰减器调至Ao,此时电平指示应与b条指示一致。
f.给被测噪声源加上工作电源，调节中频衰减器，使电平指示与冷态一致，记下中频衰减器的读数A。按下式计算被测噪声源的Y系数。Y=10(A-A.)/10
g·重复b～f的步骤，直至测完噪声源所有工作频率点的Y。和Y系数。h。按下列公式计算被测噪声源在各频率点的超噪比。ENR = ENRs -10log(Ys -1)+10log(Y -1)i.在噪声源规定的工作频率范围内，噪声源输出的超噪比最大值与最小值之差。AENRENRmax-ENRmin
式中：AENR超噪比平坦度，dB；ENRmax—超噪比最大值，dB；
一超噪比最小值，dB。
ENRmin
5.1.3高频测试法
5.1.3.1测试框图
测试框图见图2。
5.1.3.2测试设备要求
除将相同指标的高频精密衰减器代替中频衰减器外，其他同5.1.2.2。5.1.3.3测试程序
按图2连接测试系统，将信号源频率调至噪声源某一工作频率点。a.
b。将标准噪声源接入系统，记下高频精密衰减器的读数Ao，电平指示为Vo（2）
接入标准噪声源，加上偏置电源，调高频精密衰减器，使电平指示仍为Vo，记下高频c.
精密衰减器的读数A1。按下式计算被测噪声源超噪比。ENR=ENR(A-A。)
式中.ENR-—被测噪声源的超噪比，dB；ENR—标准噪声源的超噪比，dB。d.重复b～c的频骤，直至测完噪声源所有工作频率点的超噪比。按公式（4）计算超噪比平坦度。e.
信号源
隔离器
5.2超噪比温度系数
5.2.1目的
混频器
SJ20611-96
偏置电源
标准噪声源
高频精密
隔离器
前置中频放大器
主中额放大器
电平指示器
衰减器
隔离器
被测噪声源
偏置电源

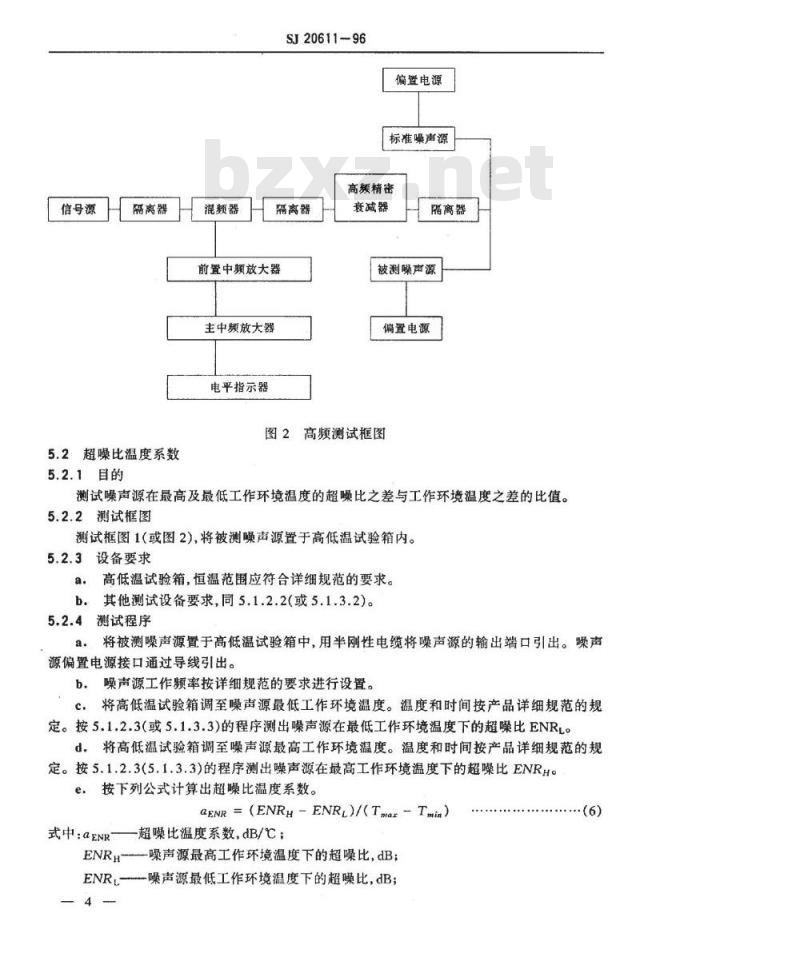

图2高频测试框图
测试噪声源在最高及最低工作环境温度的超噪比之差与工作环境温度之差的比值。5.2.2测试框图
测试框图1(或图2)，将被测噪声源置于高低温试验箱内。5.2.3设备要求
a。高低温试验箱，恒温范围应符合详细规范的要求。b。其他测试设备要求，同5.1.2.2（或5.1.3.2)。5.2.4测试程序
a。将被测噪声源置于高低温试验箱中，用半刚性电缆将噪声源的输出端口引出。躁声源偏置电源接口通过导线引出。b.噪声源工作频率按详细规范的要求进行设置。c将高低温试验箱调至噪声源最低工作环境温度。温度和时间按产品详细规范的规定。按5.1.2.3(或5.1.3.3)的程序测出噪声源在最低工作环境温度下的超噪比ENRL。d。将高低温试验箱调至噪声源最高工作环境温度。温度和时间按产品详细规范的规定。按5.1.2.3(5.1.3.3)的程序测出噪声源在最高工作环境温度下的超噪比ENRH。e按下列公式计算出超噪比温度系数。aENR=（ENRH-ENRL)/(TmarTmin）式中：aENR
-超噪比温度系数，dB/℃；
ENRH噪声源最高工作环境温度下的超噪比，dB；ENR噪声源最低工作环境温度下的超噪比，dB；4
Tmax最高工作环境温度，℃；
Tmin—最低工作环境温度，。
5.3电压驻波比
5.3.1目的
测试噪声源的电压驻波比。
5.3.2测试框图
测试框图见图3。
网络分析仪
被测噪声源
测试程序
SJ20611-96
偏置电源
电压驻波比测试框图
按网络分析仪操作规程，校准测试系统。频率范围、扫描步长按产品详细规范的要求设定。不加偏置电源，测量噪声源的冷态电压驻波比。给被测噪声源加偏置电源，测量噪声源热态电压驻波比。附加说明：
本标准由中国电子技术标准化研究所归口。本标准由电子工业部第五十五研究所起草。本标准主要起草人：戴爱节、包其伦、张长明、陈裕昆。计划项目代号：B41001。
