【电子行业标准(SJ)】 微波电路 微波开关测试方法

中华人民共和国电子行业军用标准FL5962
微波电路
微波开关测试方法
Microwavecircuits
SJ20610-96
Measuring methods for microwave switches1996-08-30发布
中华人民共和国电子工业部
1997-01-01实施

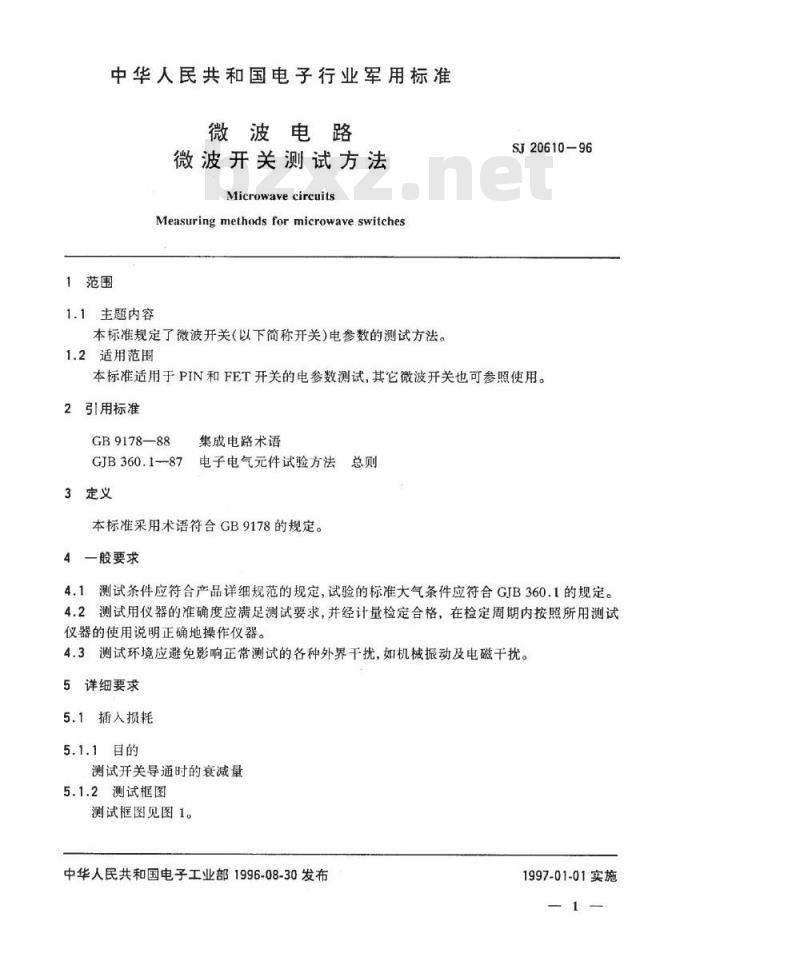

中华人民共和国电子行业军用标准微波电路
微波开关测试方法
Microwavecircuits
Measuringmethodsformicrowaveswitches1范围
1.1主题内容
本标准规定了微波开关（以下简称开关)电参数的测试方法。1.2适用范围
SJ20610-96
本标准适用于PIN和FET开关的电参数测试，其它微波开关也可参照使用。引用标准
GB9178—88
GJB360.1-87
3定义
集成电路术语
电子电气元件试验方法
本标准采用术语符合GB9178的规定。4一般要求
4.1测试条件应符合产品详细规范的规定，试验的标准大气条件应符合GJB360.1的规定。4.2测试用仪器的准确度应满足测试要求，并经计量检定合格，在检定周期内按照所用测试仪器的使用说明正确地操作仪器。4.3测试环境应避免影响正常测试的各种外界于扰，如机械振动及电磁干扰。5详细要求
5.1插入损耗
5.1.1目的
测试开关导通时的衰减量

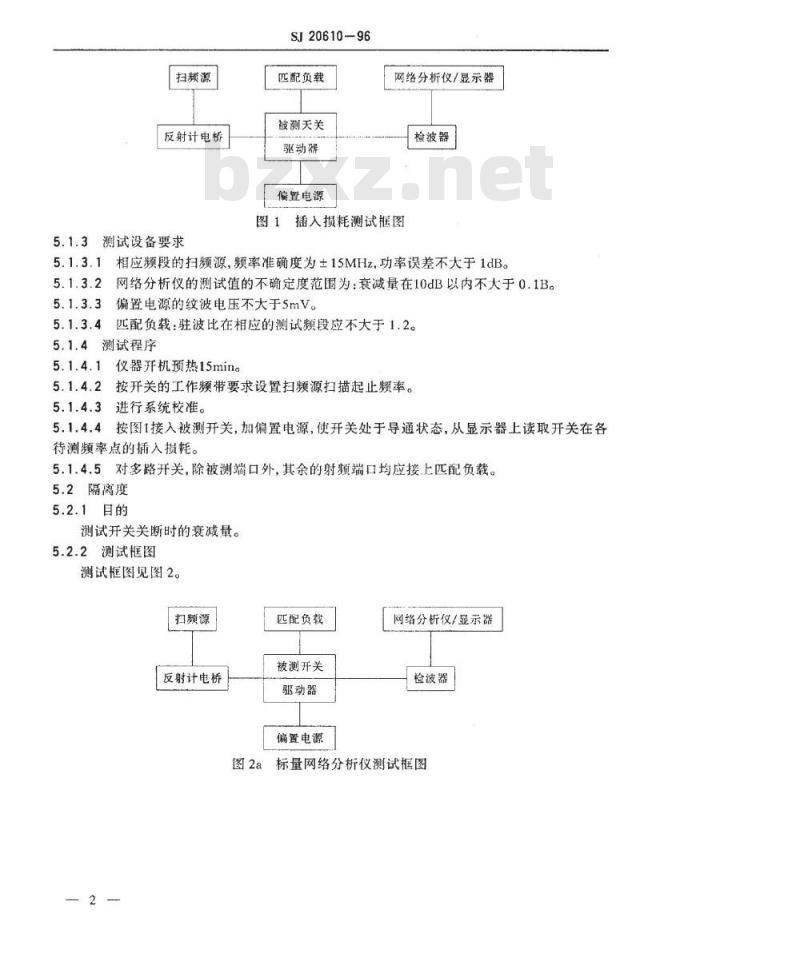

5.1.2测试框图
测试框图见图1。
中华人民共和国电子工业部1996-08-30发布1997-01-01实施
扫频源
反射计电桥
5.1.3测试设备要求
SJ20610-96
匹配负载
被测天关
驱动器
偏置电源
网络分析仪/显示器
检波器
插入损耗测试框图
5.1.3.1相应频段的扫频源，频率准确度为±15MHz,功率误差不大于1dB。网络分析仪的测试值的不确定度范围为：衰减量在10dB以内不大于0.1B。5.1.3.2
5.1.3.3偏置电源的纹波电压不大于5mV。匹配负载：驻波比在相应的测试频段应不大于1.2。5.1.3.4
5.1.4测试程序
仪器开机预热15min。
按开关的工作频带要求设置扫频源扫描起止频率。5.1.4.3
进行系统校准。
按图1接入被测开关，加偏置电源，使开关处于导通状态，从显示器上读取开关在各5.1.4.43
待测频率点的插入损耗。
5.1.4.5对多路开关，除被测端口外，其余的射频端口均应接上匹配负载。5.2隔离度
5.2.1目的
测试开关关断时的衰减量。
5.2.2测试框图
测试框图见图2。
扫频源
反射计电桥
匹配负载
被测开关
驱动器
偏置电源
网络分析仪/显示器
检波器

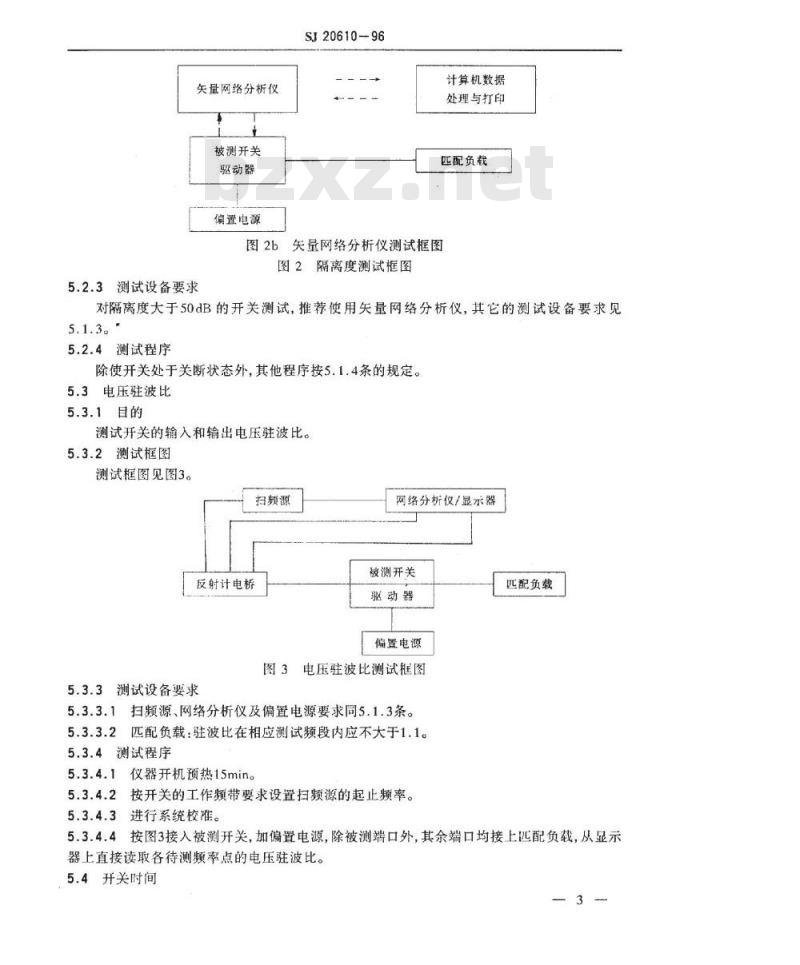

标量网络分析仪测试框图
失量网络分析仪
被测开关
驱动器
偏置电源
SJI20610-96
计算机数据
处理与打印
匹配负载
图2b失量网络分析仪测试框图
图2隔离度测试框图
5.2.3测试设备要求
对隔离度大于50dB的开关测试，推荐使用量网络分析仪，其它的测试设备要求见5.1.3。
5.2.4测试程序
除使开关处于关断状态外，其他程序按5.1.4条的规定。5.3电压驻波比
5.3.1日的
测试开关的输入和输出电压驻波比。5.3.2测试框图
测试框图见图3。
扫频源
反射计电桥
网络分析仪/显示器
被测开关
驱动器
偏置电源
图3电压驻波比测试框图
5.3.3测试设备要求
5.3.3.1扫频源、网络分析仪及偏置电源要求同5.1.3条。5.3.3.2匹配负载：驻波比在相应测试频段内应不大于1.1。5.3.4测试程序
5.3.4.1仪器开机预热15min。
5.3.4.2按开关的工作频带要求设置扫频源的起止频率。5.3.4.3进行系统校准。
匹配负载
按图3接入被测开关，加偏置电源，除被测端口外，其余端口均接上匹配负载，从显示5.3.4.4
器上直接读取各待测频率点的电压驻波比。5.4开关时间
5.4.1目的
SI20610-96

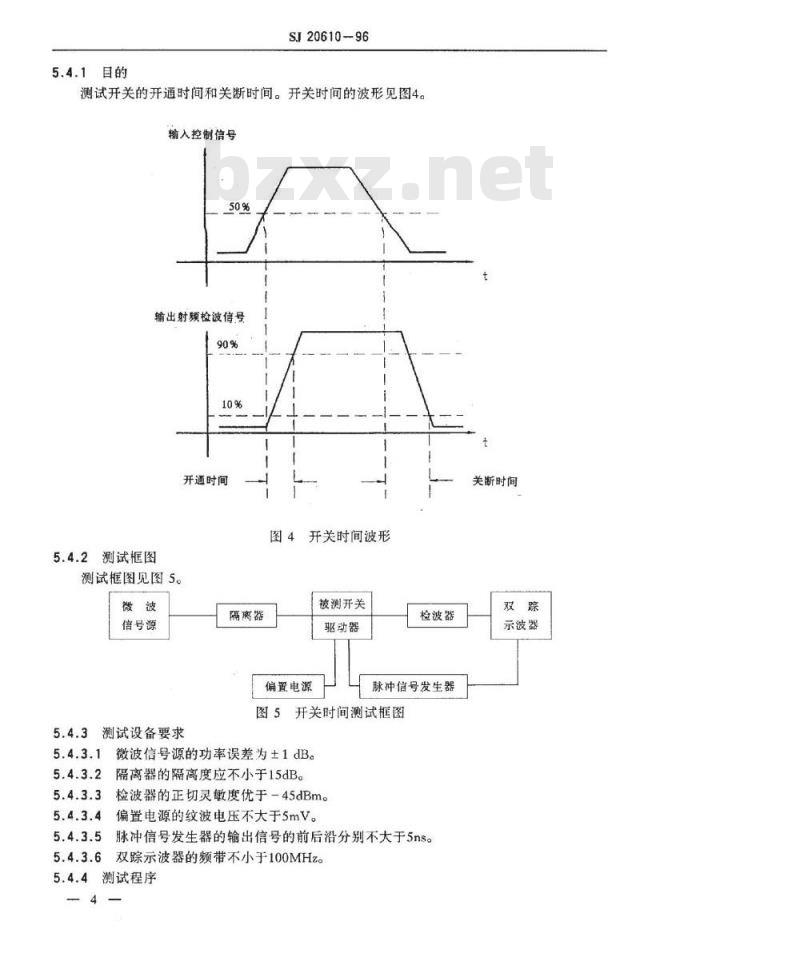

测试开关的开通时间和关断时间。开关时间的波形见图4。输入控制信号
输出射频检波信号
开通时间
开关时间波形
5.4.2测试框图
测试框图见图5。
信号源
5.4.3测试设备要求
隔离器
偏置电源
被测开关
驱动器
检波器
脉冲信号发生器
图5开关时间测试框图
微波信号源的功率误差为土1dB。5.4.3.2
隔离器的隔离度应不小于15dB。5.4.3.3检波器的正切灵敏度优于-45dBm。5.4.3.4
偏置电源的纹波电压不大于5mV。5.4.3.5
脉冲信号发生器的输出信号的前后沿分别不大于5ns。双踪示波器的频带不小于100MHz。5.4.3.6
5.4.4测试程序
关断时间
示波器
仪器开机预执30min。
按图5连接测试系统。
SJ2061096免费标准bzxz.net
微波信号源频率按详细规范要求设定，开关驱动器加上偏置电源。5.4.4.4对多路开关，被测路端口加控制信号，其它路端口应处于关断状态。从双踪示波器上分别读出开通时间和关断时间。5.4.4.5
5.5视频泄漏
5.5.1目的
测试开关的视频泄漏，视频泄漏的微波形见图6。射额端口视题信号幅宽（mV）
视频泄漏
图6视频泄漏波形
5.5.2测试框图
测试框图见图7。
匹配负载
5.5.3测试设备要求。
测试设备要求见5.4.3条。
5.5.4测试程序
被测开关
驱动器
偏置电源
5.5.4.1仪器开机预热15min。
视频泄漏测试框图
示波器
脉冲信号发生器
5.5.4.2按图7连接测试系统。被测路射频端口接示波器，其余射频端口接匹配负载。若示波器有502的低阻输入，则无需接50α电阻。5.5.4.3按开关的最大转换频率设置控置信号的周期，脉宽为周期一半。5.5.4.4开关加上偏置电源。
SJ20610-96
按图6规定直接读出视频泄漏。
附加说明：
本标准由中国电子技术标准化研究所归口。本标准由电子工业部第五十五研究所起草。本标准主要起草人：、戴爱节、钟伟、陈裕昆、顾惠芳。计划项目代号：B41001。
