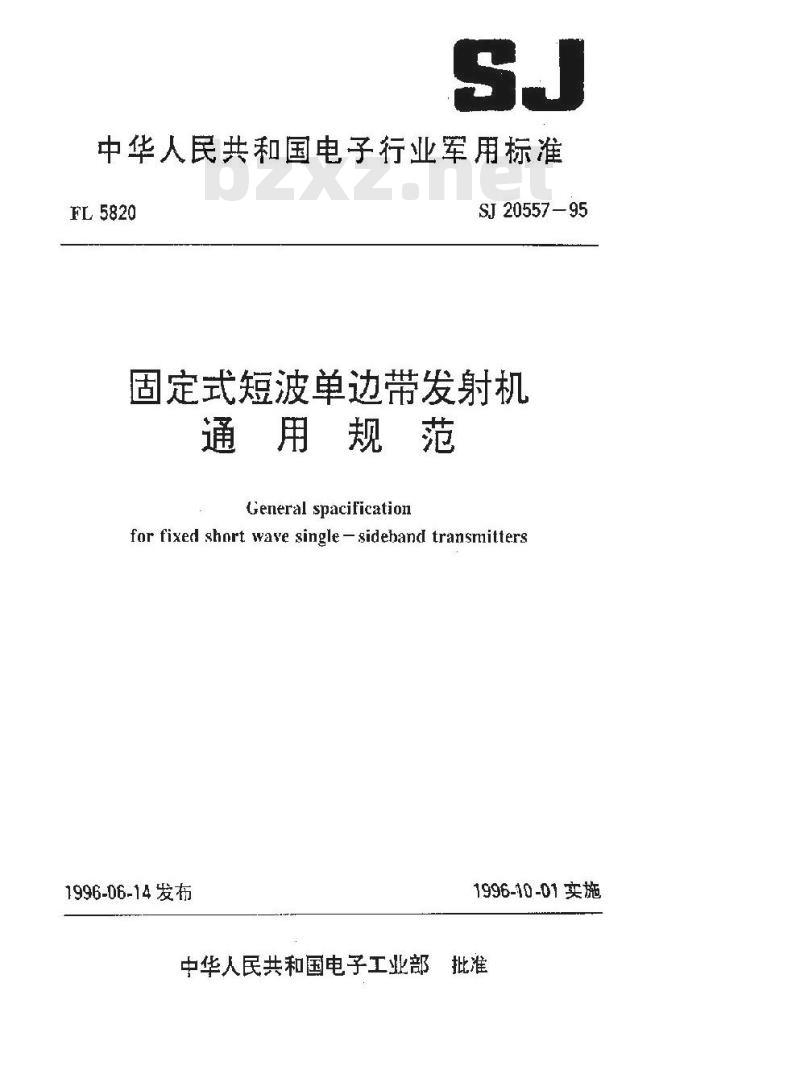

中华人民共和国电子行业军用标准FL5820
SJ20557-95
固定式短波单边带发射机
通用规范
General spacification
for fixed short wave single - sideband transrnitters1996-06-14发有
1996-10-01实施
中华人民共和国电子工业部批准1范围
1.1主题内容　
1.2适用范围

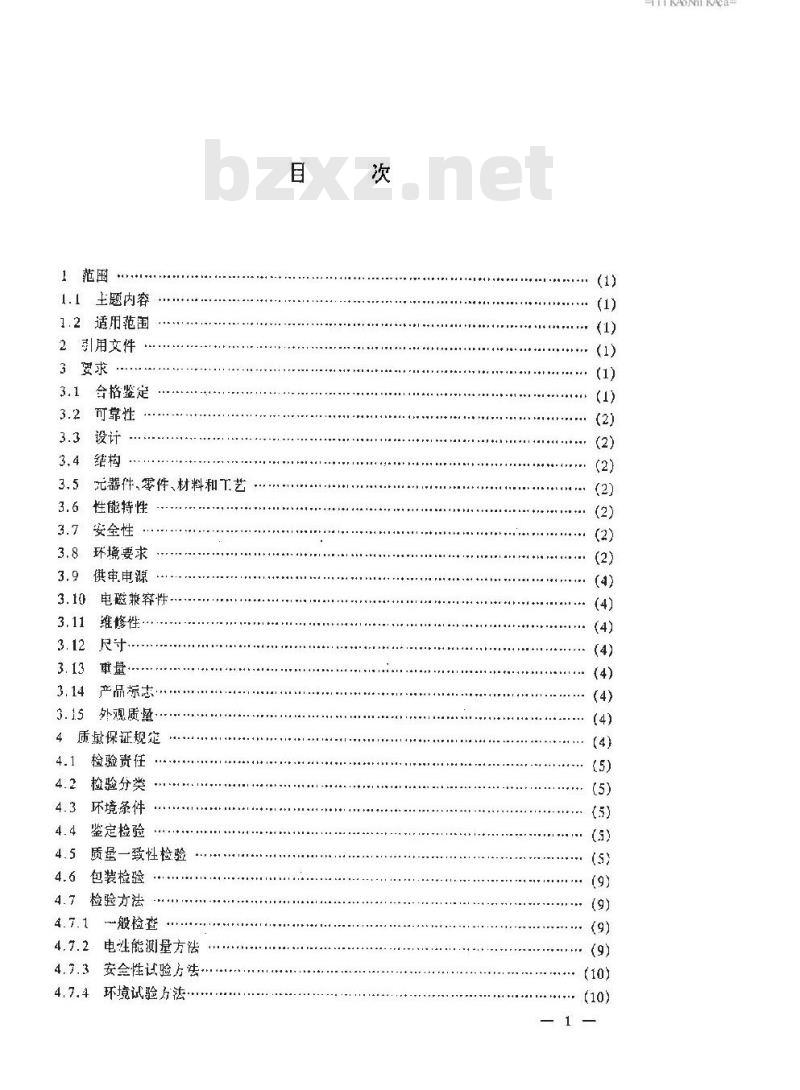

2引用文件
3婴求
3.1合格鉴定
3.2可靠性
3.3设计
3.4结构
3.5元器件、零件、材料和T艺
3.6性能特性
3.7安全性
3.8环境要求
供审电源
电磁兼容性
维修性
3.12尺寸
3.13单量
产品标志…
3.15外观质量.
4质愈保证规定
4.1检验责任
检验分类
4.3环境条件
4.4鉴定检验
4.5 质量一致性检验
4.6包装检验
检验方法
一般检查
4.7.2电注能测量方法
安会性试验方法
4.7.4环境试验方法．
YIKAONIKACa-
4.7.5电磁兼容性试验方法
4.7.6维修性试验方法
4.7.7可靠性试验方法…

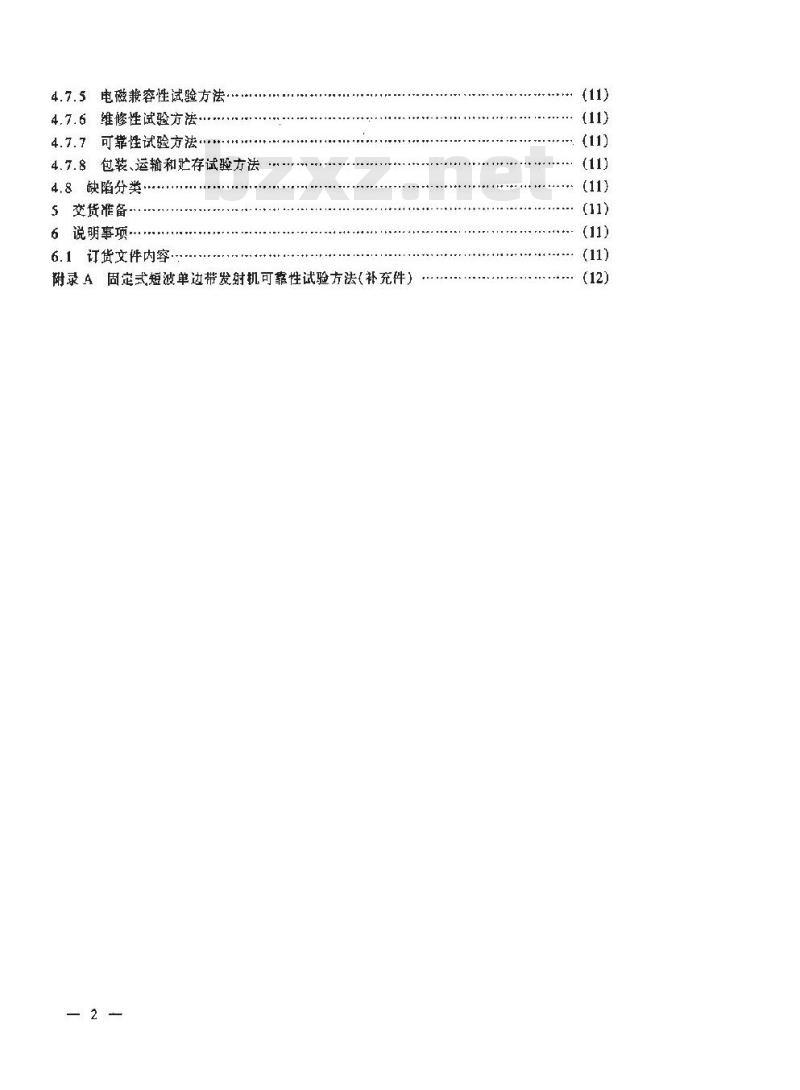

4.7.8包装、运输和贮存试验方法4.·缺陷分类.
S交货准备·
6说明事项
6.1订货文件内容·
附录A固定式短波单边带发射机可靠性试验方法（补充件）2

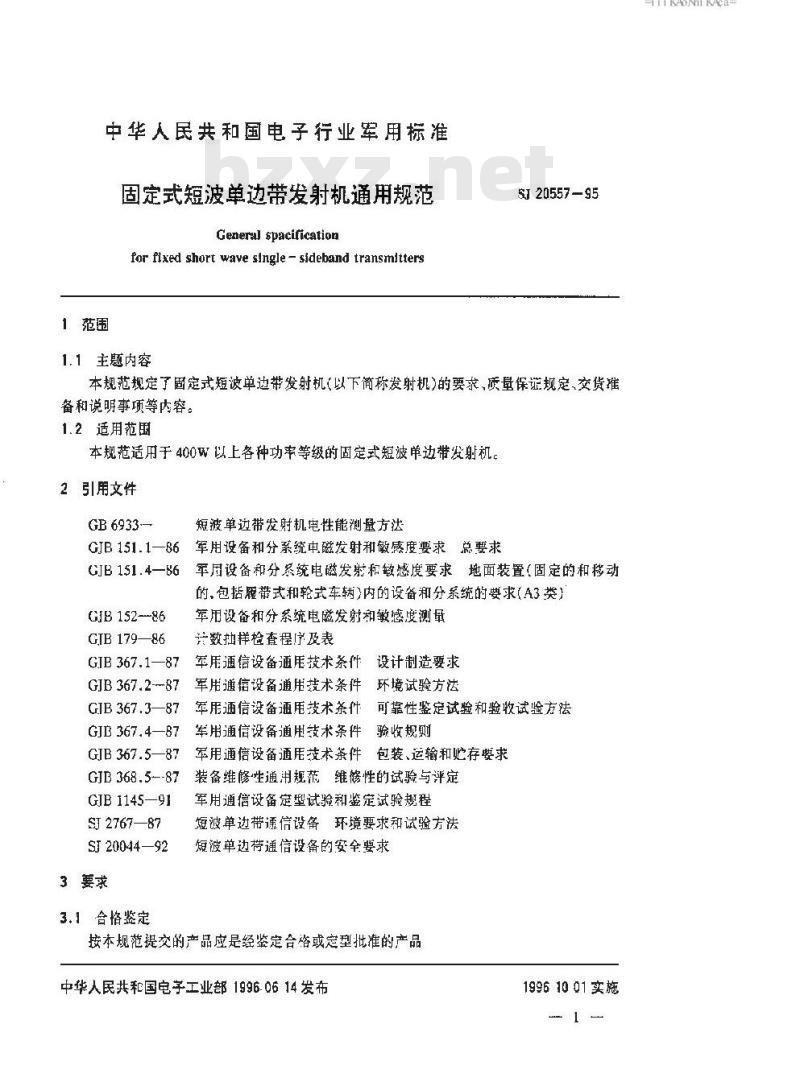

中华人民共和国电子行业军用标准固定式短波单边带发射机通用规范General spacification
for fixed short wave single-sideband transmitters1范围
1.1主题内容
SJ 2055795
本规范规定了固定式短波单边带发射机（以下简称发射机）的要求，质量保证规定、交货谁备和说明事项等内容。
1.2适用范围
本规范适用于400W以上各种功率等级的固定式短波单边带发射机。2引用文件
GB 6933--
GJB 151.1—86
GJB 1S1.4—86
GIB 152--86
GJB 17986
GIB 367.1—87
GJB 367.2-87
GIB 367.3—87
GJB 367.4—87
GIB 367.5—87
GJB 368.5--87
GIB 1145—91
ST 2767—87
ST 20044-92
3要求
3.1合格鉴定
短波单边带发射机电性能测量方法军用设备和分系统磁发射和敏感度要求，总要求军用设备和分系统电磁发射和数感度要求地面装置（固定的和移动的，包括履带式和轮式车辆)内的设备和分系统的要求(A3类)军用设备和分系统电磁发射和敏感度测量计数独样检查程序及表
军用通信设备通甩技术条件设计制造要求军用通信设备通用技术条件环境试验方法军用通信设备通电技术条件可靠性鉴定试验和验收试验方法军用通信设备通用技术条件验收规则军用通倍设备通甩技术条件包装、运输和贮存要求装备维修生通用规范维修性的试验与评定军用通信设备定型试验和鉴定试验规程短波单边带通信设备环境要求和试验方法短波单边带通信设备的安全要求按本规范提交的产品应是经鉴定合或定型批准的产品中华人民共和国电字工业部1996.0614发布19961001实施
TKAONKAca-
3.2可靠性
SI20557-95
发射机的平均敏障间隔时间(MTBF)的检验值的下限值(8,)如下发射机输出功率<：=B00h
发射机输出功率力≥1kW：8,=700h3.3设计
设计应符合GIB367.1中第1章的规定，并力求提高自动化、智能化水平，如：采用微机，实现白动检测、故障诊断等。产品规范中应规定产品的功能特征。3.4结构
发射机的结构应符合GJB367.1中1.15条的要求。3.5元器件、零件、材料和工艺
元器件、零件和材料的选用以及电气装配、机械连接、涂镶等工艺要求应符合GJB367.1中第3章和第2章的有关规定。

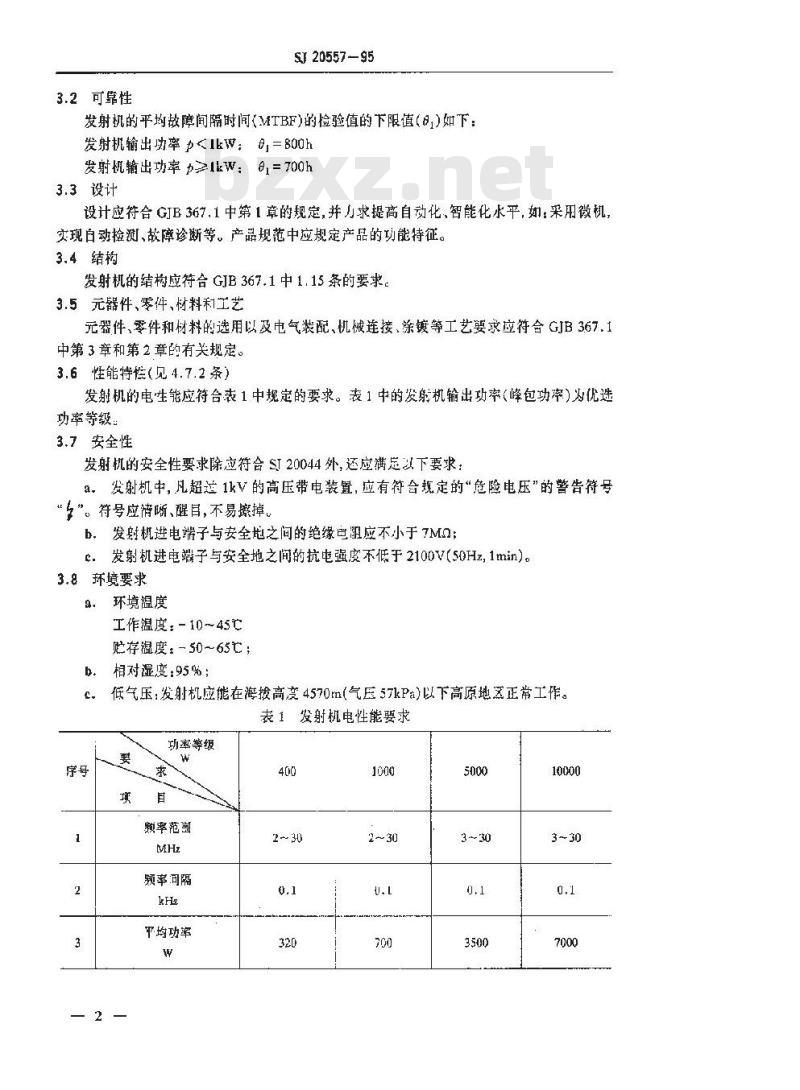

3.6性能特性（见4.7.2条）
发射机的电生能应符合表1中规定的要求。表1中的发射机输出功率（峰包功率）为优选功率等级。
3.7安全性
发射机的安全性要求除应符合SI20044外,还应满以下要求：a。发射机中，凡超适1kV的高压带电装置，应有符合规定的“危险电压”的警告符号“”。符号应晰、醒目，不易擦掉。b，发射机进电端子与安全地之间的绝缘巨阻应不小于7MQ;c.发射机进电避子与安全地之间的抗电强度不低于2100V(50Hz,1min)。3.8环境要求
a.环境温度
工作温度：-10～45℃
赔存撮度：-50～63t ：
b。 相对湿度：95%;
e.低气压：发射机应能在海拨高度4570m（气压57kPa)以下高原地区正带工作。表1发射机电性能要求
功率等级
颗率范
颗率可隔
平均功率
2 ~ 30
3 ~ 30
3 ~ 30
功率等级
峰包功率
相对音频互调产物电平
逆带拆制
路输入
音须频率调制特性
频率误差
频率稳定度
啤声电
杂散卒带射题谐波分量
喜生分量
杂瞰噪声
蒂内噪声
相位拟动
拦时续
电源消栽
SJ 2055795
续表1
300 ~- 3000 Hz
(600~2880Hz)
2×10-7
1×10-*7d
≤ - 33
-20 ～ + 10
600（平衡）
(300 -- 30)OH2)
(600~2880H2)
2×10-#
1 × 10 -E/d
$ -145
100-00
≤2(300 -3000[1z)
$1(600～2B80Hz)
≤3(300 ~ 6000 Hz)
≤1(600 ~ 5800Hz)
2×10-8
1×10-8/d
≤- 70
5'/L0ms
≤500（600~2880Hz）
≤500(3600-5880Hz)
2x10-8
1x10-8/d
≤- 70
-rKAONKAca-
功率等级
输出阻抗
可连续工作时间
SJ 20557—95
续表1
50（不平衡）或600（平衡）
注：①率稳定度是在加电预热后测量，发录机预热时间为1h。②带内噪亢在 1kHz处测量。
③杂噪声在偏离土信号100kHz处测量3.9供电电源
a.电压：三村380±38V,
单相 220 ± 22 V;
b，频率：50±2Hzc
3.10电磁兼容性
电磁兼容性应符合GJB151.4中有关规定。3.11维修性
维修性应符合GJB367.1中1.6条的规定。平均修复时间MTTR为15trino
发射机及其配套的射属设备的外形尺寸,由产品规范规定。3.13重量
发射机及其配套的附属设备的重量，由产品规范规定。3.[4产品标志
产品规范应规定标志的立置、内容及其顺序以及制作要求。产品标志的内容至少应包括：
。产品名称及型号；
b．生产批号或(和)制造日期；
c．生产厂名(或代号)
3.15外观质量
发射机的外观（机箱内外应无明显的机城损们、镀涂层落和锈蚀现象；前面板二和机箱内的各种标志和文字符号应清晰，图形、文字及缩写符号应符合有关标准的规定：各种调节机构应动作平滑灵活：紧固部位应无松动：塑料件应无起泡、开裂、变形：灌注物无溢出现象。4质量保证规定
4.1检验责任
除合同或单中另有规定外，承制方应负责完成小规范规定的所有检验。必要时，订购方SJ 20557—95
或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格贵任
所有产品必须符合规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同由包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验分为：
a，鉴定检验；
b，质量一致性检验。
4.3检验条件
除另有规定外,应接 GJB 367.2 中 2.1.1 条规定的条件进行各种检验。4.4鉴定检验
鉴定检验一般在设备设计定型和生产定型时运行，但在设备的主要设计、工艺、元器件及材料有重大改变而影响没备的重要性能，使原来的鉴定结论不再有效时，也应进行鉴定检验。鉴定检验应在订购方或上级鉴定机构认可的实验室中进行。4.4.1祥品数量
鉴定检验时，样机抽取数量及对所抽样机的要求应符台GJB1145中4.12.1条要求。4.4.2检验项目
鉴定验验项目如表2所示。
4.4.3合格判据
当所有的整验须目均满足第3章和第5章的要求时,则判为鉴定检验合格。如果任何一个检验项目不符合规定的要求，则应暂停检验，承制方应对不台格项目进行分析，找出缺原玉并采取纠正措施后，可继续对不合格项月及相关项月进行检验。若继续检验所有检验项日都符合规定豹要求，则仍判鉴定检验合格；若继续检验仍有某个项目不符合规定的要求，则判为鉴定检验不合格。4.4.4鉴定合格资格的保持
为了保持鉴定检验的合格资格，制方应该按订购方或上级鉴定机构的要求定期提供产品的例行试验资料。
4.5质量一致性检验
4.5.1检验分组
质量一致性检验分为A组,B组,C组和D组检验：4.5.2检验批的形成
检验批的形成应符合GJB179中3.6紧规定。4.5.3A组验
4.5.3.1检验项目
A组检验项目如表2所示。
4.5.3.2抽详方案
对承制方提交的检餐批产品百分之百的进行A维检验。A织检验的批质量以每百单位产品缺陷数表示。可以接收的每百单位产品缺陷数由承制151
TKAONKAca-
方和订购方协商规定或选用下列数值：严重缺陷数：10,15.25
轻缺陷数：40,65.100。
SJ20557-95
具体可接收的每百单位产品缺陷数由产品规范规定。缺陷分类见4.8条。
4.5.3.3合格判据
根据检验结果，若发现的缺陷数等于或小于规定值，则判该批A组检验合格，否则，判该批 A 组检验不合格。
A组检验不允许有致命缺陷，一发现致命缺陷，该批拒收。4.5.3.4重新检验
A组检验不合格的批，承制方应对该批设备进行分析，找出缺陷原因并采取纠正措施后可重新交捡。对于重新交验的批应与新批分开，并加\重新提交批“的标志。若重新检验合格仍判该批A组检验合格：若重新检验仍不合格，则判该批A组检验不合格。表2
检验变试验
可掌性
元器件、零件、材料和工
频率范围
频率间bZxz.net
峰包功率
相对音频互调产物电平
违带抑制
截波抵制
话路输人电平
音巅频牵调制特性
预率误趋
频率稳定度
停声电平
杂散窄带射频分量
杂散噪声
内噪声
相位拉动
要求的章条号
检验或试验
方法的掌条号
质量一致性检验
验或试验
群时延
电源消耗
连续工作时间
安全性
低气压
恒定滋热
电磁兼容性
维修性
产品标志
外观质量
包装、运输和贮存
SJ 20557 95
续表2
要求的单条号
检验或试验
方法的章茶号
注；衰中“○\表示逆行的检验项目，“\为选做项目。4.5.4 B组检验
B组检验应该在A组检验合格批的产品上进行。4.5.4.1检验项目
B 组检验须如表 2 所示。
4.5.4.2抽样方案
B组汕锌检验按GJB179中有关规定进行。检验水产：采取特殊检查水平S-3；拙详方案类型：一次正带抽样，h，
连续批的可接收质量水平（AQI)选用：严更缺陷AQ4.0,10,15
经缺陷AQL：25,40,65
AQI.的具体数值由产品规范或合同规定：d.拟立批的极限质量(LQ)选用：监定
质量一致性检验
本规范规定订货方风险为10%，根据批量和与连续批的AQL相感的质量水平，从GIB179的表6-B中选取 LQ值。
LQ的具体数值由产品规范或合司规定。缺陷分类见4.8条。
4.5.4.3合格判据
TTKAONKACa-
SJ 20557 -- 95
根据检验结果，若样品中发现-个致命缺陷册，则判该批产品B组检验不合格：若样品中的缺陷数不大于合格判定数，则判该批产品B组检验合格。否则，判该社产品B组检验不合格：
4.5.4.4重新检验
经日组验验不合格的批，苯制方应对该批产品造行分析，找出缺陷原因非采取红正措施后，百重新交验。对于重新交验的批应与新批分开，并如“意新提交批\的标志，且采用如严位查
若重新检验合格，仍判该批B组检验合格；若重新检验仍不合格，则判该批B组检验不合格。
4.5.5A组和B组检验样品处理
经A组和B组检验合格的批口，妇发现有缺陷的产品，承制方应负资修照并达到产品规范规定的要求后，可按合同整批交付。4.5.6C红检验
C组检验应在A组和B组检验合格批的产品上造行。4.5.6.1 检验项目
C组检验项日如表2所示。
4.5.6.2抽样方案
C组检验的抽样方案为：当批量不人于8部时，拍取一部：批量在9～150部之间时，拙取二部：量人于150部附，抽三部。4.5.6.3合格判据
在进行C组检验时，所有检验项日均符合第3章和第5章的要求，C组检验台格，若任何一个检验项日不符合筑3章和第5章的要死，则判C组检验不合格4.5.6.4重新检验
如果样品未通过C组检验，则应停止产品的验妆和交付。承制方应将不合格情况记通知订购方。在查明原国并哭取纠正措施后可重新交验。重新检验时，应增加栏品数量。再新检验应限据订购方的意见进行全部试验或检验，或式对不合格的项回进行试验或检验。若重新险验合格，则判C组检验合格，若重新检验不合格，则判C组检验不台站。4.5.6.5品处
除非另有规定，经迁C组验验的样品，承制方特所发现的或替在的损情修友后，再经过A组和B组检验合格后，可以按合同交付。4.5.6.6检验周期
有下列情况之一时，应选行C组检验：a：新产品或老产品转厂生产的试制定型鉴定；b。正式生产后，如结构、材料、二艺有较大改变，可能影响产品性能时，c.正常生产时定期或积累一定产量后，应周期性进行一次检验d。产品长期停产后，嵌复生产时。4.5.7D组检验
4.5.7.1 检验项目
D组检验项目如表2所示心
4.5.7.2抽择片案
Sf 20557-95
D组检验样品应从A组和B组检验合格批的样品中随机拍取，样品数量由产品规范规4.5.7.3样品处理
除非另有规定，经D组检验的样品，承翻方应负责修理，更换已消耗全部或大部分没计使用寿命的零件，并经过A组和B组检验合格后，可以按合司交付。4.5.7.4检验周期
D组检验根据合同或协议要求进行，4.5.8不合格
如果样品末通过C组或D组检验，则应停止产品的验收和交付。承制方应将不合情况通知上级鉴定机构。在采取纠正措施后，应根据上级鉴定机构的意见，童新逆行盒部试验或检验，或只对不合格项月进行试验或检验。若试验仍不合，则应将不合格的情况通知上级鉴定机构。
4.5.9检验结果的处理
按 GIB 367. 4 中第 5 章观定执行。4.6包装检验
按 GJB 367.5 中有关规定进行。4.7检验方法
4.7.1一般检查
对3.3~3.5条和3.12～3.15条要求，按照设计文偿的规定，利用最具测量载回测进行检查：
4.7.2电性能测量方法
，频率范围，频率间隔：将发射机工作赖率分别置于最低、最高频率，按规定方法调机，待其达到规定预热时间层，用频率计分别测出此两频率，：为频率范围：用同样方法，丽将两频率置于相邻的工作频率时，测出的两题率差值为频率间隔；b蜂包功率：按GB6933的6.2条；c，相对音频互调产物电平：按GBG933的6.3条；d。边带抑制：按GB6933 的6.4条；e.
载波抑制:按 GB 6933 的 6.6条：f、话路输入电平：按GB6933的6.8条；%。音频频率调制特性：接GR6933的6.10条：频率误差：按G3 6933的 6.15条h.
频率稳定度：按GB6933的6.16条：i
停声电平，接GB6933的6.17条：j，
杂散窄带射频分量：按GB6933约6.19条：k.
杂散噪声，按GB6933的6.20条；1.
带内噪声，按GB6933的6.21条；相位抖动：按GB6933的6.22条；n
群时延：按GB 6933的6.23条：
电源消耗：按GB6933的6.24条：p
连续工作时间：按规定方法调好发射机，免荷24小时后，除峰包功率允许变化9
TKAoNiKAca-
