1范围
1.1主题内容

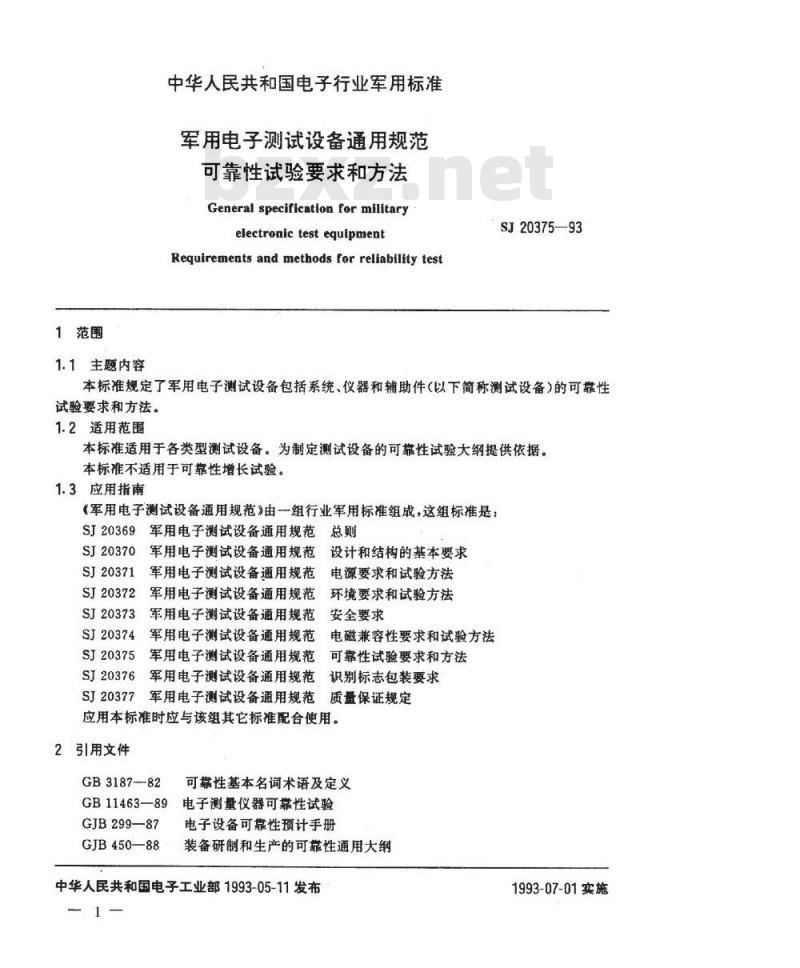

中华人民共和国电子行业军用标准军用电子测试设备通用规范
可靠性试验要求和方法
General specification for militaryelectronic test equipment
RequirementsandmethodsforreliabilitytestSJ20375—93
本标准规定了军用电子测试设备包括系统、仪器和辅助件（以下简称测试设备）的可靠性试验要求和方法。
1.2适用范围
本标准适用于各类型测试设备。为制定测试设备的可靠性试验大纲提供依据。本标准不适用于可靠性增长试验。1.3应用指南
《军用电子测试设备通用规范》由一组行业军用标准组成，这组标准是：SJ20369
SJ20370
SJ20371
SJ20372
SJ20373
SJ20374
SJ20375
SJ20376
SJ20377
军用电子测试设备通用规范
设计和结构的基本要求
军用电子测试设备通用规范
军用电子测试设备通用规范
电源要求和试验方法
军用电子测试设备通用规范环境要求和试验方法军用电子测试设备通用规范
安全要求
电磁兼容性要求和试验方法
军用电子测试设备通用规范
军用电子测试设备通用规范
可靠性试验要求和方法
军用电子测试设备通用规范识别标志包装要求军用电子测试设备通用规范
质量保证规定
应用本标准时应与该组其它标准配合使用。2引用文件
GB318782
GB11463—89
GJB299—-87
GJB450—88
可靠性基本名词术语及定义
电子测量仪器可靠性试验
电子设备可靠性预计手册
装备研制和生产的可靠性通用大纲中华人民共和国电子工业部1993-05-11发布1993-07-01实施

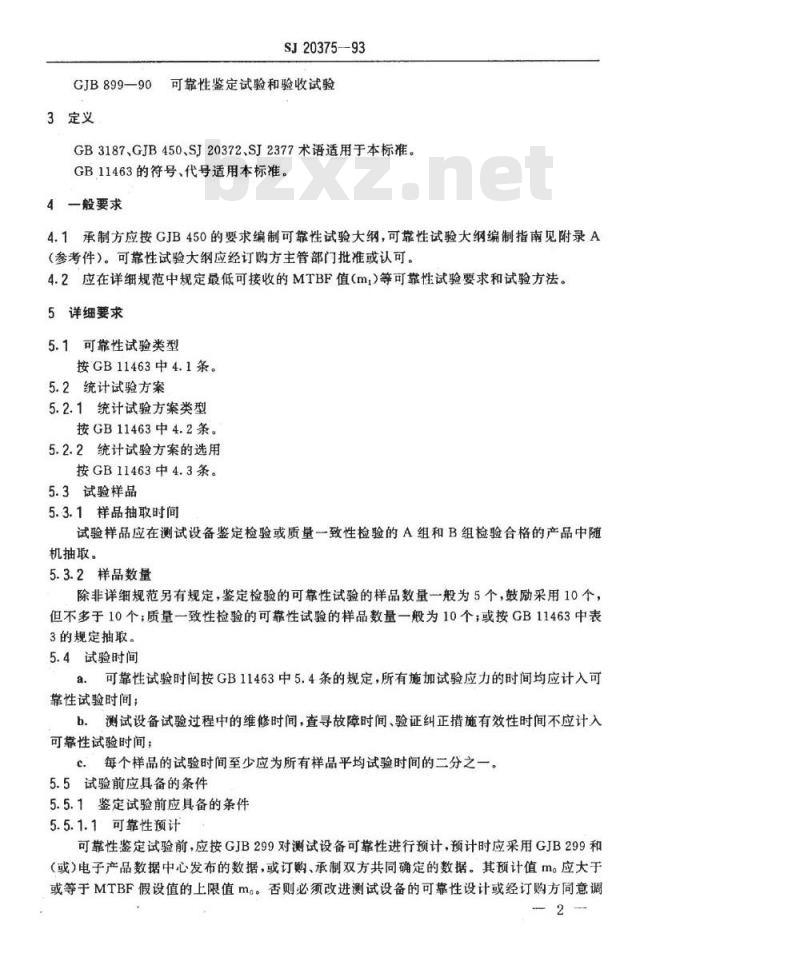

GJB899—90
3定义
SJ20375--93
可靠性鉴定试验和验收试验
GB3187、GJB450、SJ20372、SJ2377术语适用于本标。GB11463的符号、代号适用本标准。4一般要求
4.1承制方应按GJB450的要求编制可靠性试验大纲，可靠性试验大纲编制指南见附录A（参考件）。可靠性试验大纲应经订购方主管部门批准或认可。4.2应在详细规范中规定最低可接收的MTBF值（m，）等可靠性试验要求和试验方法。5详细要求
5.1可靠性试验类型
按GB11463中4.1条。
5.2统计试验方案
5.2.1统计试验方案类型
按GB11463中4.2条。
5.2.2统计试验方案的选用
按GB11463中4.3条。
5.3试验样品
5.3.1样品抽取时间
试验样品应在测试设备鉴定检验或质量一致性检验的A组和B组检验合格的产品中随机抽取。
5.3.2样品数量
除非详细规范另有规定，鉴定检验的可靠性试验的样品数量一般为5个，鼓励采用10个，但不多于10个；质量一致性检验的可靠性试验的样品数量一般为10个；或按GB11463中表3的规定抽取。
5.4试验时间
a.可靠性试验时间按GB11463中5.4条的规定，所有施加试验应力的时间均应计入可靠性试验时间；
b.测试设备试验过程中的维修时间，查导寻故障时间、验证纠正措施有效性时间不应计入可靠性试验时间；
c.每个样品的试验时间至少应为所有样品平均试验时间的二分之一。5.5试验前应具备的条件
5.5.1鉴定试验前应具备的条件
5.5.1.1可靠性预计
可靠性鉴定试验前，应按GJB299对测试设备可靠性进行预计，预计时应采用GJB299和（或）电子产品数据中心发布的数据，或订购、承制双方共同确定的数据。其预计值m。应大于或等于MTBF假设值的上限值m。否则必须改进测试设备的可靠性设计或经订购方同意调2→

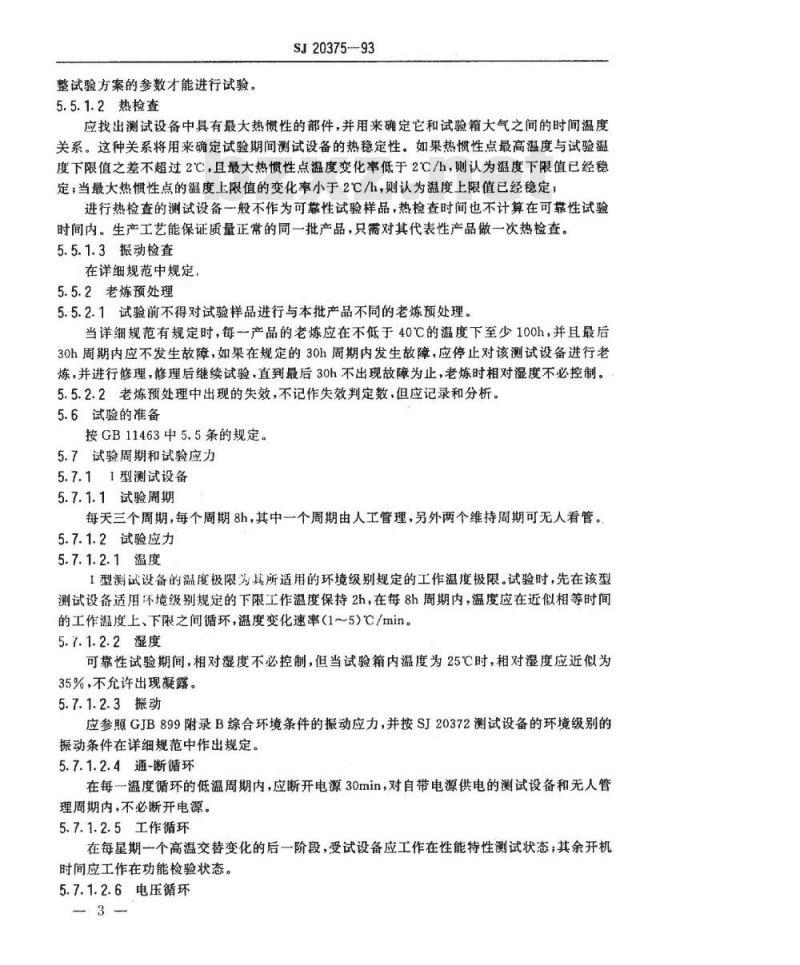

整试验方案的参数才能进行试验。5.5.1.2热检查
SJ20375-93
应找出测试设备中具有最大热惯性的部件，并用来确定它和试验箱大气之间的时间温度关系。这种关系将用来确定试验期间测试设备的热稳定性。如果热惯性点最高温度与试验温度下限值之差不超过2℃，且最大热惯性点温度变化率低于2℃/h，则认为温度下限值已经稳定；当最大热惯性点的温度上限值的变化率小于2℃/h，则认为温度上限值已经稳定；进行热检查的测试设备一般不作为可靠性试验样品，热检查时间也不计算在可靠性试验时间内。生产工艺能保证质量正常的同一批产品，只需对其代表性产品做一次热检查。5.5.1.3振动检查
在详细规范中规定
5.5.2老炼预处理
5.5.2.1试验前不得对试验样品进行与本批产品不同的老炼预处理。当详细规范有规定时，每一产品的老炼应在不低于40℃的温度下至少100h，并且最后30h周期内应不发生故障，如果在规定的30h周期内发生故障，应停止对该测试设备进行老炼，并进行修理，修理后继续试验，直到最后30h不出现故障为止，老炼时相对湿度不必控制。5.5.2.2老炼预处理中出现的失效，不记作失效判定数，但应记录和分析。5.6试验的准备
按GB11463中5.5条的规定。
5.7试验周期和试验应力
5.7.11型测试设备
5.7.1.1试验周期
每天三个周期，每个周期8h，其中一个周期由人工管理，另外两个维持周期可无人看管。5.7.1.2试验应力
5.7.1.2.1温度
I型测试设备的温度极限为其所适用的环境级别规定的工作温度极限。试验时，先在该型测试设备适用不境级别规定的下限工作温度保持2h，在每8h周期内，温度应在近似相等时间的工作温度上、下限之间循环，温度变化速率（1～5）℃/min。5.7.1.2.2湿度
可靠性试验期间，相对湿度不必控制，但当试验箱内温度为25C时，相对湿度应近似为35%，不允许出现凝露。
5.7.1.2.3振动
应参照GJB899附录B综合环境条件的振动应力，并按SJ20372测试设备的环境级别的振动条件在详细规范中作出规定。5.7.1.2.4通-断循环
在每一温度循环的低温周期内，应断开电源30min，对自带电源供电的测试设备和无人管理周期内，不必断开电源。
5.7.1.2.5工作循环
在每星期一个高温交替变化的后一阶段，受试设备应工作在性能特性测试状态；其余开机时间应工作在功能检验状态。
5.7.1.2.6电压循环
SJ20375—93

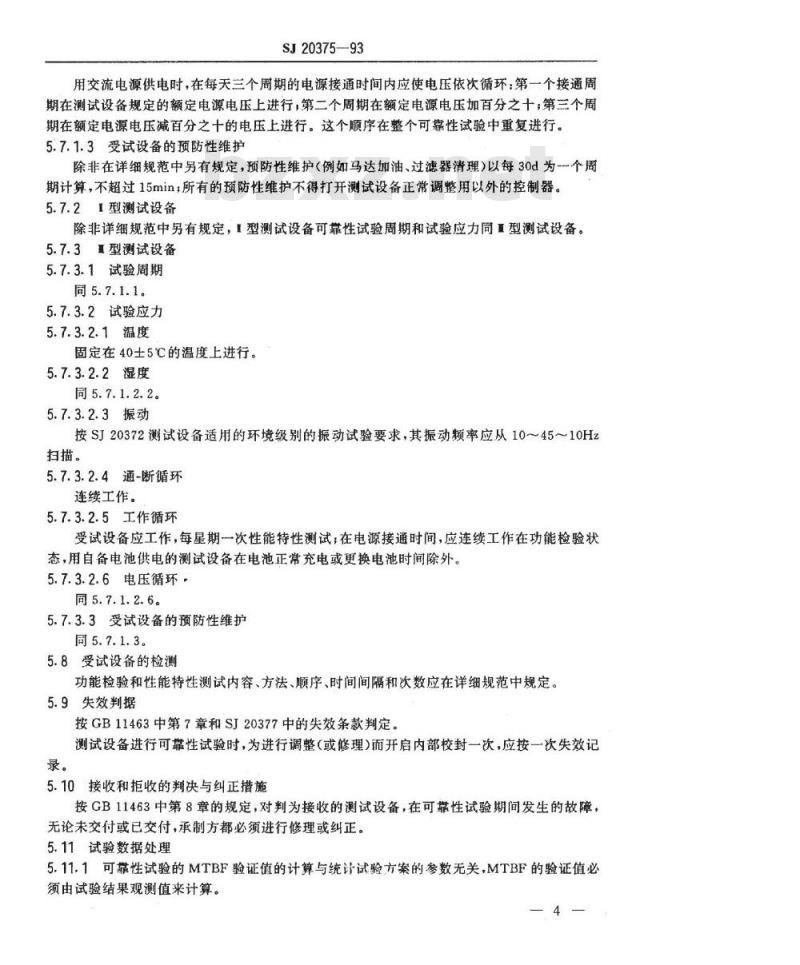

用交流电源供电时，在每天三个周期的电源接通时间内应使电压依次循环：第一个接通周期在测试设备规定的额定电源电压上进行，第二个周期在额定电源电压加百分之十，第三个周期在额定电源电压减百分之十的电压上进行。这个顺序在整个可靠性试验中重复进行。5.7.1.3受试设备的预防性维护
除非在详细规范中另有规定，预防性维护（例如马达加油、过滤器清理）以每30d为个周期计算，不超过15min；所有的预防性维护不得打开测试设备正常调整用以外的控制器。5.7.21型测试设备
除非详细规范中另有规定，！型测试设备可靠性试验周期和试验应力同型测试设备。5.7.3复型测试设备
5.7.3.1试验周期bzxz.net
同5.7.1.1。
5.7.3.2试验应力
5.7.3.2.1温度
固定在40土5℃的温度上进行。
5.7.3.2.2湿度
同5.7.1.2.2。
5.7.3.2.3振动
按SJ20372测试设备适用的环境级别的振动试验要求，其振动频率应从10～45～10Hz扫描。
5.7.3.2.4通-断循环
连续工作。
5.7.3.2.5工作循环
受试设备应工作，每星期一次性能特性测试，在电源接通时间，应连续工作在功能检验状态，用自备电池供电的测试设备在电池正常充电或更换电池时间除外。5.7.3.2.6电压循环，
同5.7.1.2.6。
5.7.3.3受试设备的预防性维护
同5.7.1.3。
5.8受试设备的检测
功能检验和性能特性测试内容、方法、顺序、时间间隔和次数应在详细规范中规定。5.9失效判据
按GB11463中第7章和SJ20377中的失效条款判定。测试设备进行可靠性试验时，为进行调整（或修理）而开启内部校封一次，应按一次失效记录。
5.10接收和拒收的判决与纠正措施按GB11463中第8章的规定，对判为接收的测试设备，在可靠性试验期间发生的故障，无论未交付或已交付，承制方都必须进行修理或纠正。5.11试验数据处理
5.11.1可靠性试验的MTBF验证值的计算与统计试验方案的参数无关，MTBF的验证值必须由试验结果观测值来计算。

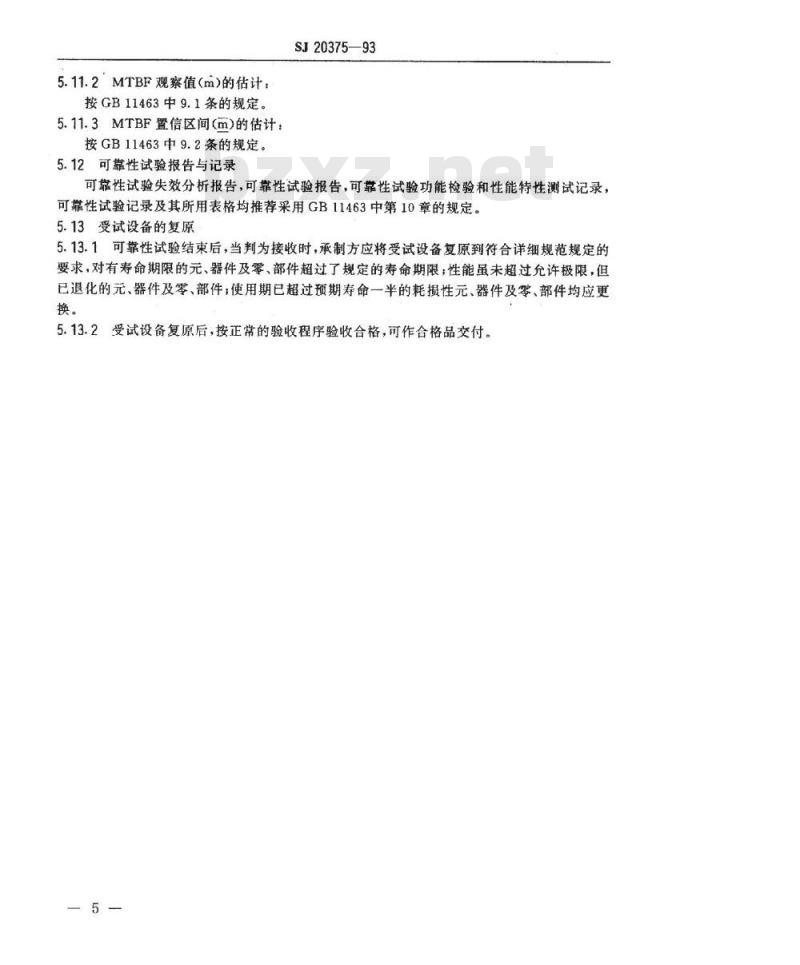

5.11.2MTBF观察值（m）的估计：按GB11463中9.1条的规定。
5.11.3MTBF置信区间（m）的估计：按GB11463中9.2条的规定。
5.12可靠性试验报告与记录
SJ20375—93
可靠性试验失效分析报告，可靠性试验报告，可靠性试验功能检验和性能特性测试记录，可靠性试验记录及其所用表格均推荐采用GB11463中第10章的规定。5.13受试设备的复原
5.13.1可靠性试验结束后，当判为接收时，承制方应将受试设备复原到符合详细规范规定的要求，对有寿命期限的元、器件及零、部件超过了规定的寿命期限性能虽末超过允许极限，但已退化的元、器件及零、部件，使用期已超过预期寿命一半的耗损性元、器件及零、部件均应更换。
5.13.2受试设备复原后，按正常的验收程序验收合格，可作合格品交付。5
SJ20375—93
附录A
可靠性试验大纲编制指南
(参考件）
可靠性试验大纲应包括下列主要内容：A1
基本要求
按SJ20369确定测试设备的设计制造类型，使用环境级别和使用场所；可靠性特征值；
老炼预处理规定；
规定故障、失效数据；
需配合的事项。
试验内容
对可靠性试验的下列内容作出规定：a.
试验类型、统计试验方案：
样品要求：抽样时间、抽样方法、样品数量；试验时间；
试验的准备；
试验应力和时序；
试验前应具备的条件；
试验记录与报告；
失效时刻、分类、分析与处理；接收与拒收判定；
纠正措施验证。
工作计划
可靠性试验阶段划分和每阶段工作安排，及设置监督检查点。受试设备复原
对试验合格的受试设备复原、验收作出规定。A5
监督与检查
确定监督与检查的方法、单位、人员、时间、地点。A6可靠性信息
确定承制方向订购方提供的可靠性信息，如可靠性预计手册、试验记录、试验报告、失效分析报告、功能检验和性能特性测试记录、接收与拒收报告。6
附加说明：
SJ20375--93
本标准由中国电子技术标准化研究所和国营七六七厂起草。本标准主要起草人：秦琴华、张长久、付钧儒。计划项目代号：B03034。
