【电子行业标准(SJ)】 军用电子测试设备通用规范 电磁兼容性要求和试验方法

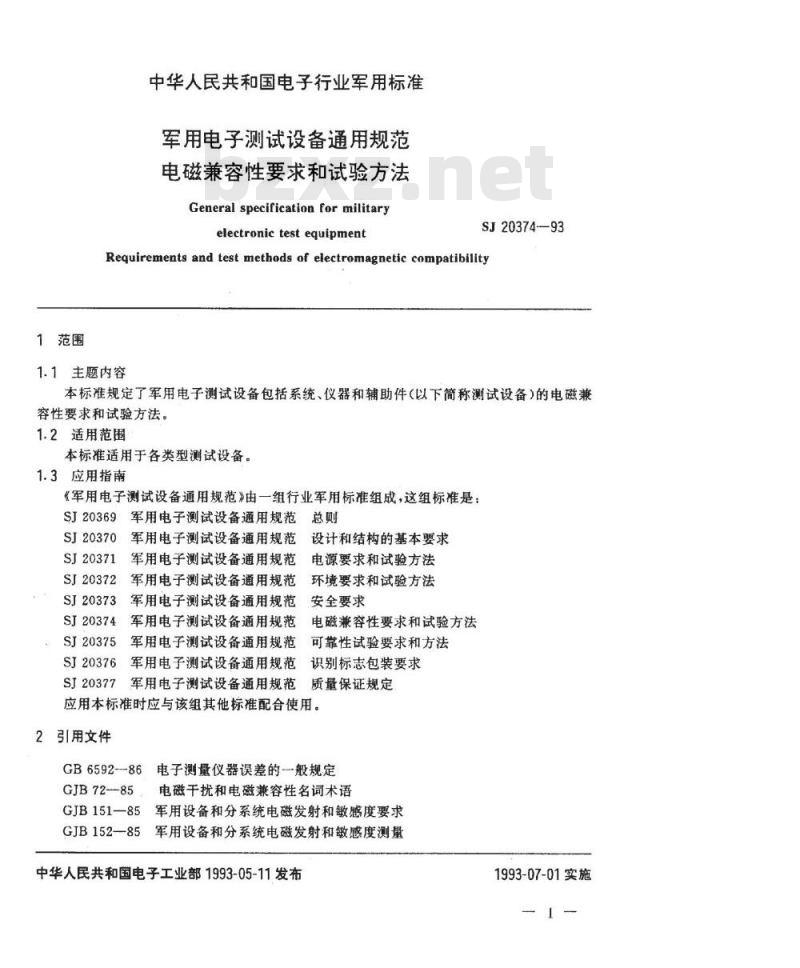

1范围
中华人民共和国电子行业军用标准军用电子测试设备通用规范
电磁兼容性要求和试验方法
General specification for militaryelectronic test equipment
SJ2037493
Requirements and test methods of electromagnetic compatibility1.1主题内容
本标准规定了军用电子测试设备包括系统、仪器和辅助件（以下简称测试设备）的电磁兼容性要求和试验方法。
1.2适用范围
本标准适用于各类型测试设备。1.3应用指南
《军用电子测试设备通用规范》由一组行业军用标准组成，这组标准是：SJ20369军用电子测试设备通用规范总则SJ20370
SJ20371
SJ20372
SJ20373
SJ20374
军用电子测试设备通用规范
军用电子测试设备通用规范
设计和结构的基本要求
电源要求和试验方法
军用电子测试设备通用规范
环境要求和试验方法
军用电子测试设备通用规范
安全要求
军用电子测试设备通用规范
SJ20375
军用电子测试设备通用规范
SJ20376
军用电子测试设备通用规范
SJ20377
电磁兼容性要求和试验方法
可靠性试验要求和方法
识别标志包装要求
军用电子测试设备通用规范质量保证规定应用本标准时应与该组其他标准配合使用。2引用文件
GB6592-86电子测量仪器误差的-般规定GJB72--85
电磁干扰和电磁兼容性名词术语GJB151一85军用设备和分系统电磁发射和敏感度要求GJB152一85军用设备和分系统电磁发射和敏感度测量中华人民共和国电子工业部1993-05-11发布1993-07-01实施

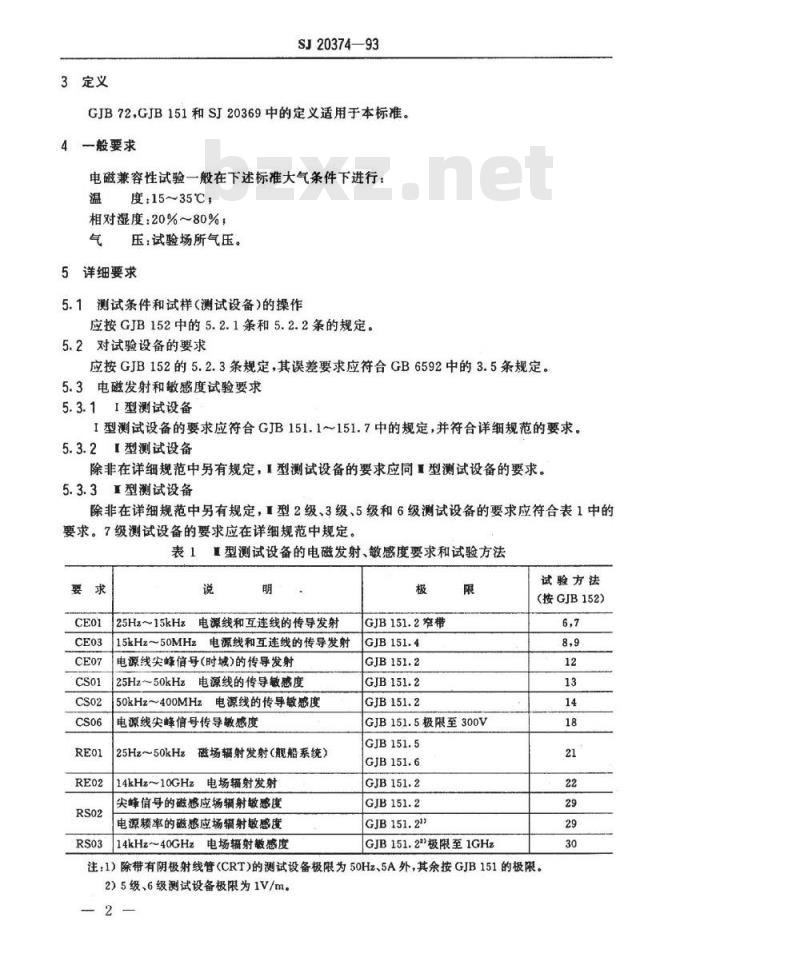

3定义
SJ20374—93
GJB72.GJB151和SJ20369中的定义适用于本标准。4一般要求
电磁兼容性试验一般在下述标准大气条件下进行：温
度：15~35℃，
相对湿度：20%~80%，
压：试验场所气压。
5详细要求
5.1测试条件和试样（测试设备）的操作应按GJB152中的5.2.1条和5.2.2条的规定。5.2对试验设备的要求
应按GJB152的5.2.3条规定，其误差要求应符合GB6592中的3.5条规定。5.3电磁发射和敏感度试验要求
5.3.11型测试设备
I型测试设备的要求应符合GJB151.1～151.7中的规定，并符合详细规范的要求。5.3.21型测试设备
除非在详细规范中另有规定，I型测试设备的要求应同型测试设备的要求。5.3.3I型测试设备
除非在详细规范中另有规定，I型2级、3级、5级和6级测试设备的要求应符合表1中的要求。7级测试设备的要求应在详细规范中规定。表1直型测试设备的电磁发射、敏感度要求和试验方法要求
25Hz~15kHz
电源线和互连线的传导发射
15kHz~50MHz
电源线和互连线的传导发射
电源线尖峰信号（时域）的传导发射25Hz～50kHz电源线的传导敏感度50kHz~400MHz电源线的传导敏感度电源线尖峰信号传导敏感度
25Hz～50kHz磁场辐射发射（舰船系统）14kHz10GHz电场辐射发射
尖峰信号的磁感应场辑射敏感度电源频率的磁感应场辐射敏感度14kHz~40GHz电场辐射微感度
GJB151.2窄带
GJB151.5极限至300V
GJB151.21
GJB151.2极限至1GHz
试验方法
(按GJB152）
注：1）除带有阴极射线管（CRT)的测试设备极限为50Hz、5A外，其余按GJB151的极限。2）5级、6级测试设备极限为1V/m。2

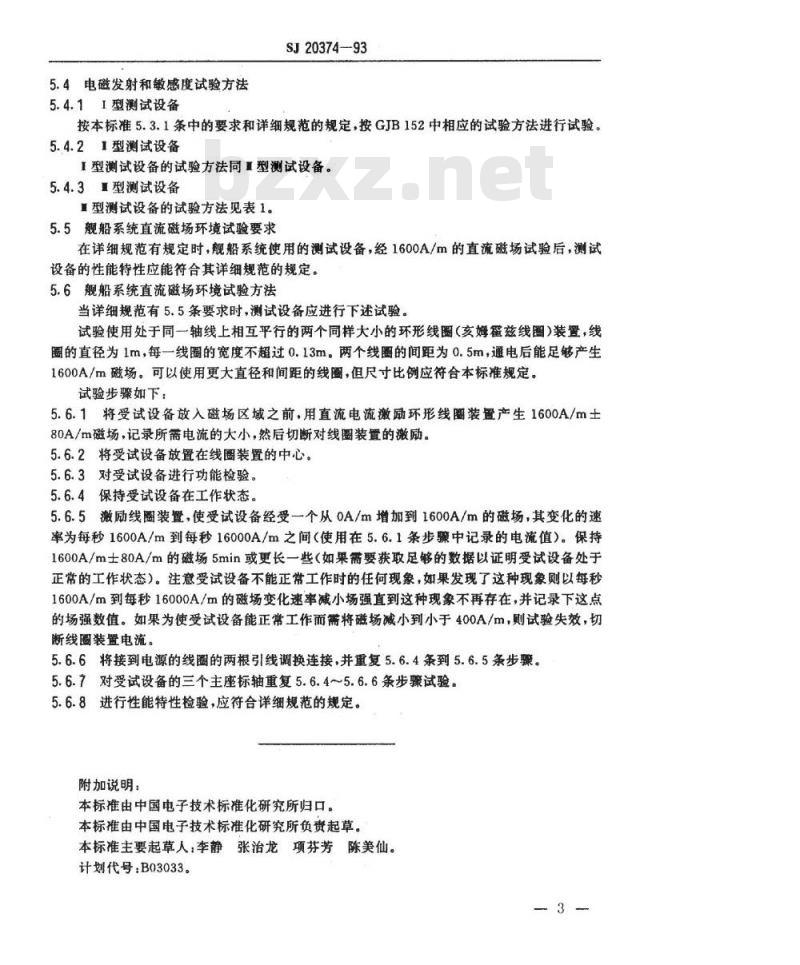

5.4电磁发射和敏感度试验方法
5.4.1型测试设备
SJ20374--93
按本标准5.3.1条中的要求和详细规范的规定，按GJB152中相应的试验方法进行试验。5.4.21型测试设备免费标准下载网bzxz
1型测试设备的试验方法同I型测试设备。5.4.31型测试设备
型测试设备的试验方法见表1。
5.5舰船系统直流磁场环境试验要求在详细规范有规定时，舰船系统使用的测试设备，经1600A/m的直流磁场试验后，测试设备的性能特性应能符合其详细规范的规定。5.6舰船系统直流磁场环境试验方法当详细规范有5.5条要求时，测试设备应进行下述试验。试验使用处于同一轴线上相互平行的两个同样大小的环形线圈（亥姆兹线圈）装，线圈的直径为1m，每一线圈的宽度不超过0.13m。两个线图的间距为0.5m，通电后能足够产生1600A/m磁场。可以使用更大直径和间距的线圈，但尺寸比例应符合本标准规定。试验步骤如下：
5.6.1将受试设备放入磁场区域之前，用直流电流激励环形线圈装置产生1600A/m士80A/m磁场，记录所需电流的大小，然后切断对线圈装置的激励。5.6.2将受试设备放置在线圈装置的中心。5.6.3对受试设备进行功能检验。5.6.4保持受试设备在工作状态。5.6.5激励线圈装置，使受试设备经受一个从0A/m增加到1600A/m的磁场，其变化的速率为每秒1600A/m到每秒16000A/m之间（使用在5.6.1条步骤中记录的电流值）。保持1600A/m士80A/m的磁场5min或更长一些（如果需要获取足够的数据以证明受试设备处于正常的工作状态）。注意受试设备不能正常工作时的任何现象，如果发现了这种现象则以每秒1600A/m到每秒16000A/m的磁场变化速率减小场强直到这种现象不再存在，并记录下这点的场强数值。如果为使受试设备能正常工作而需将磁场减小到小于400A/m，则试验失效，切断线圈装置电流。
5.6.6将接到电源的线圈的两根引线调换连接，并重复5.6.4条到5.6.5条步骤。5.6.7对受试设备的三个主座标轴重复5.6.4～5.6.6条步骤试验。5.6.8进行性能特性检验，应符合详细规范的规定。附加说明：
本标准由中国电子技术标准化研究所归口。本标准由中国电子技术标准化研究所负责起草。本标准主要起草人，李静张治龙项芬芳陈美仙。计划代号：B03033。
