【电子行业标准(SJ)】 军用电子测试设备通用规范 识别标志 包装要求

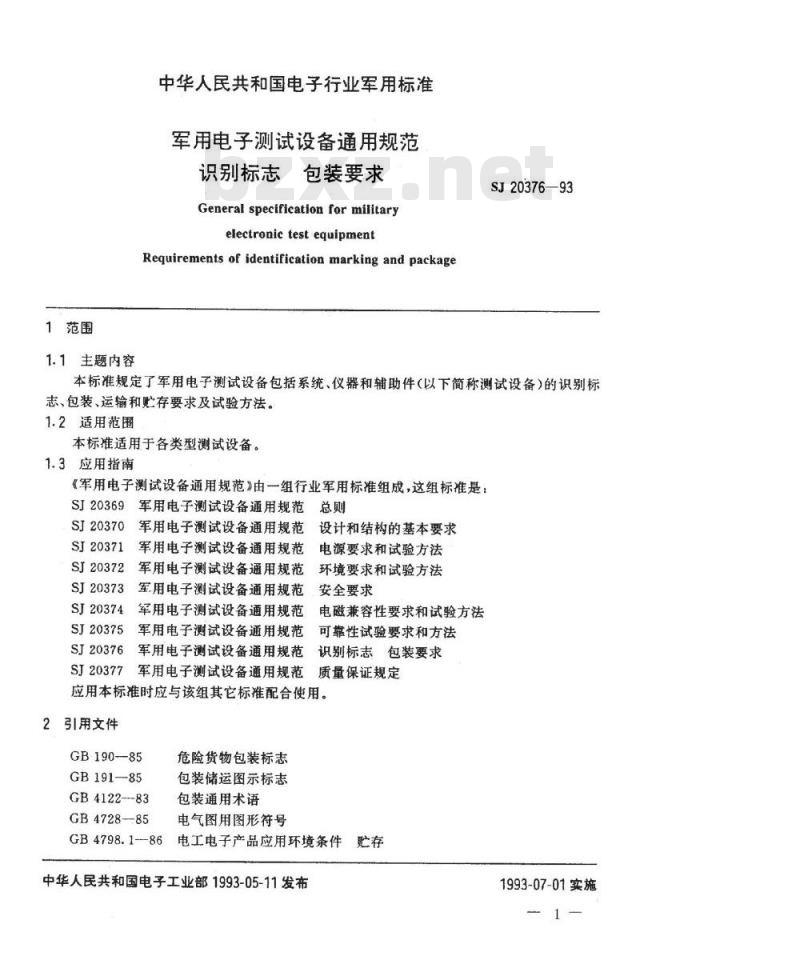

1范围
1.1主题内容
中华人民共和国电子行业军用标准军用电子测试设备通用规范
识别标志包装要求
General specification for militaryelectronic test equipment
Requirements of identification marking and packageSJ20376—93
本标准规定了军用电子测试设备包括系统、仪器和辅助件（以下简称测试设备）的识别标志、包装、运输和贮存要求及试验方法。1.2适用范围
本标准适用于各类型测试设备。1.3应用指南
《军用电子测试设备通用规范》由一组行业军用标准组成，这组标准是：SJ20369军用电子测试设备通用规范总则SJ20370军用电子测试设备通用规范设计和结构的基本要求SJ20371
SJ20372
军用电子测试设备通用规范
志电源要求和试验方法
军用电子测试设备通用规范环境要求和试验方法SJ20373
军用电子测试设备通用规范安全要求SJ20374
军用电子测试设备通用规范
范电磁兼容性要求和试验方法
SJ20375
SJ20376
SJ20377
军用电子测试设备通用规范
军用电子测试设备通用规范
可靠性试验要求和方法
识别标志包装要求
军用电子测试设备通用规范
质量保证规定
应用本标准时应与该组其它标准配合使用。2引用文件
GB190-85
GB191—85
GB4122--83
GB4728-85
危险货物包装标志
包装储运图示标志
包装通用术语
电气图用图形符号
GB4798.1--86
电工电子产品应用环境条件贮存中华人民共和国电子工业部1993-05-11发布1993-07-01实施
GB6388--86
GJB145—86

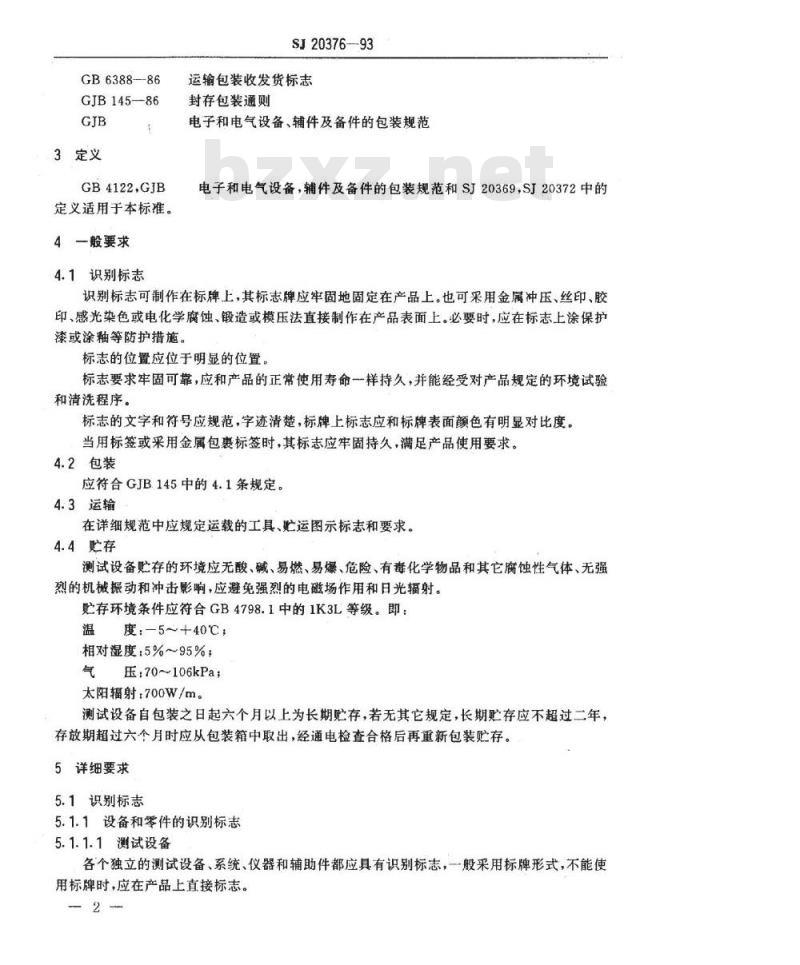

3定义
GB4122,GJB
定义适用于本标准。
4一般要求
4.1识别标志
SJ20376--93
运输包装收发货标志
封存包装通则
电子和电气设备、辅件及备件的包装规范电子和电气设备，辅件及备件的包装规范和SJ20369，SJ20372中的识别标志可制作在标牌上，其标志牌应牢固地固定在产品上。也可采用金属冲压、丝印、胶印、感光染色或电化学腐蚀、锻造或模压法直接制作在产品表面上。必要时，应在标志上涂保护漆或涂釉等防护措施。
标志的位置应位于明显的位置。标志要求牢固可靠，应和产品的正常使用寿命一样持久，并能经受对产品规定的环境试验和清洗程序。
标志的文字和符号应规范，字迹清楚，标牌上标志应和标牌表面颜色有明显对比度。当用标签或采用金属包裹标签时，其标志应牢固持久，满足产品使用要求。4.2包装
应符合GJB.145中的4.1条规定。4.3运输
在详细规范中应规定运载的工具、贮运图示标志和要求。4.4贮存
测试设备贮存的环境应无酸、碱、易燃、易爆、危险、有毒化学物品和其它腐蚀性气体、无强烈的机械振动和冲击影响，应避免强烈的电磁场作用和日光辐射。贮存环境条件应符合GB4798.1中的1K3L等级。即：温
度：-5~+40℃，
相对湿度：5%~95%；
压：70~106kPa；
太阳辐射：700W/m。
测试设备自包装之日起六个月以上为长期贮存，若无其它规定，长期贮存应不超过二年，存放期超过六个月时应从包装箱中取出，经通电检查合格后再重新包装贮存。5详细要求
5.1识别标志
5.1.1设备和零件的识别标志
5.1.1.1测试设备
各个独立的测试设备、系统、仪器和辅助件都应具有识别标志，般采用标牌形式，不能使用标牌时，应在产品上直接标志。2

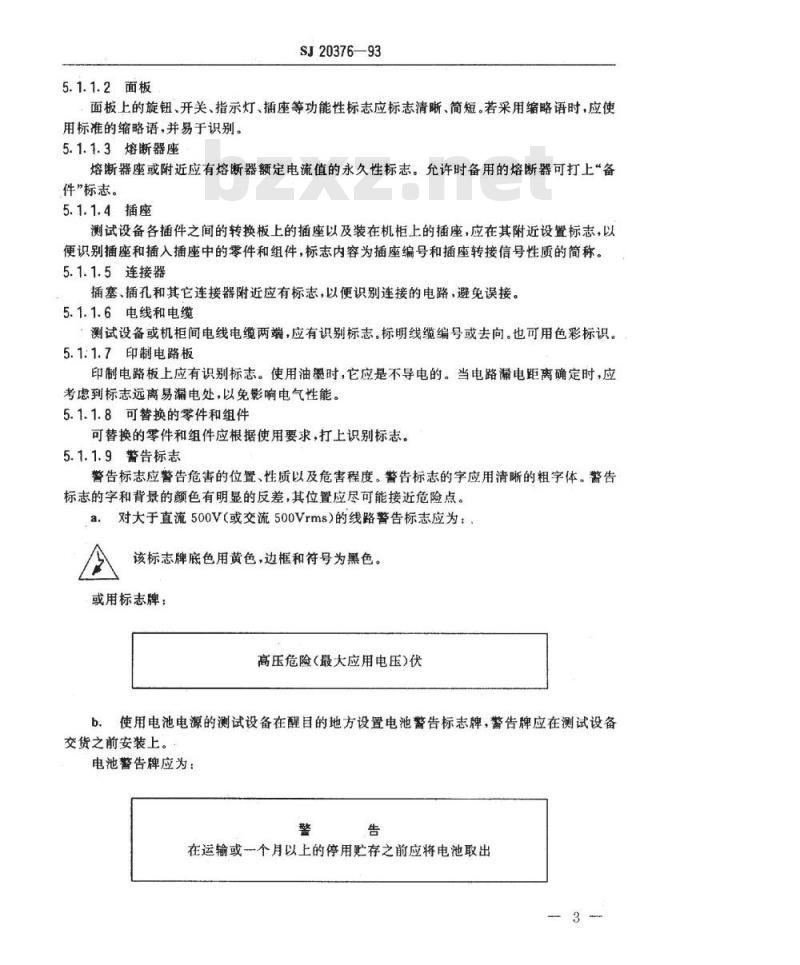

5.1.1.2面板
SJ20376—93
面板上的旋钮、开关、指示灯、插座等功能性标志应标志清晰、简短。若采用缩略语时，应使用标准的缩略语，并易于识别。5.1.1.3熔断器座
熔断器座或附近应有熔断器额定电流值的永久性标志。允许时备用的熔断器可打上“备件”标志。
5.1.1.4插座
测试设备各插件之间的转换板上的插座以及装在机柜上的插座，应在其附近设置标志，以便识别插座和插入插座中的零件和组件，标志内容为插座编号和插座转接信号性质的简称。5.1.1.5连接器
插塞、插孔和其它连接器附近应有标志，以便识别连接的电路，避免误接。5.1.1.6电线和电缆
测试设备或机柜间电线电缆两端，应有识别标志。标明线缆编号或去向。也可用色彩标识。5.1:1.7印制电路板
印制电路板上应有识别标志。使用油墨时，它应是不导电的。当电路漏电距离确定时，应考虑到标志远离易漏电处，以免影响电气性能。5.1.1.8可替换的零件和组件
可替换的零件和组件应根据使用要求，打上识别标志。5.1.1.9警告标志
警告标志应警告危害的位置、性质以及危害程度。警告标志的字应用清晰的粗字体。警告标志的字和背景的颜色有明显的反差，其位置应尽可能接近危险点。a.
对大于直流500V（或交流500Vrms）的线路警告标志应为：该标志牌底色用黄色，边框和符号为黑色。或用标志牌：
高压危险（最大应用电压）伏
b。使用电池电源的测试设备在醒目的地方设置电池警告标志牌，警告牌应在测试设备交货之前安装上。
电池警告牌应为：
在运输或一个月以上的停用贮存之前应将电池取出3
SJ20376--93

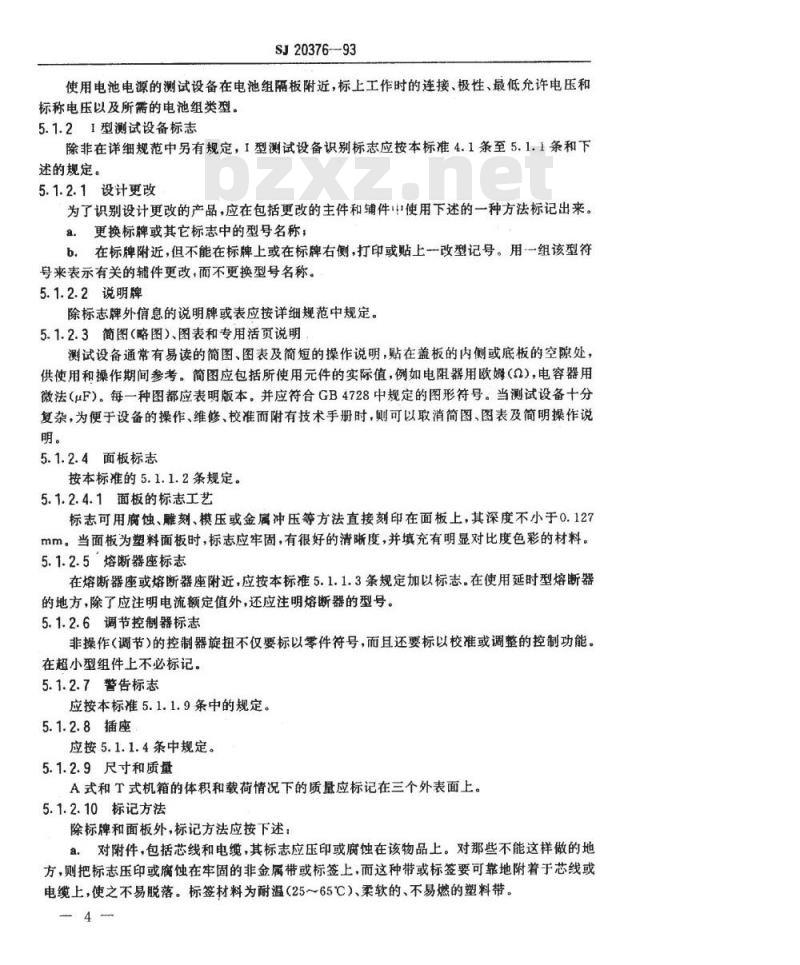

使用电池电源的测试设备在电池组隔板附近，标上工作时的连接、极性、最低允许电压和标称电压以及所需的电池组类型。5.1.21型测试设备标志
除非在详细规范中另有规定，I型测试设备识别标志应按本标准4.1条至5.1.1条和下述的规定。
5.1.2.1设计更改
为了识别设计更改的产品，应在包括更改的主件和辅件使用下述的一种方法标记出来。a.更换标牌或其它标志中的型号名称；b.在标牌附近，但不能在标牌上或在标牌右侧，打印或贴上一改型记号。用一组该型符号来表示有关的辅件更改，而不更换型号名称。5.1.2.2说明牌
除标志牌外信息的说明牌或表应按详细规范中规定。5.1.2.3简图（略图）、图表和专用活页说明测试设备通常有易读的简图、图表及简短的操作说明，贴在盖板的内侧或底板的空隙处，供使用和操作期间参考。简图应包括所使用元件的实际值，例如电阻器用欧姆（2），电容器用微法（uF）。每一种图都应表明版本。并应符合GB4728中规定的图形符号。当测试设备十分复杂，为便于设备的操作、维修、校准而附有技术手册时，则可以取消简图、图表及简明操作说明。
5.1.2.4面板标志
按本标准的5.1.1.2条规定。
5.1.2.4.1面板的标志工艺
标志可用腐蚀、雕刻、模压或金属冲压等方法直接刻印在面板上，其深度不小于0.127mm。当面板为塑料面板时，标志应牢固，有很好的清晰度，并填充有明显对比度色彩的材料。5.1.2.5熔断器座标志
在熔断器座或熔断器座附近，应按本标准5.1.1.3条规定加以标志。在使用延时型熔断器的地方，除了应注明电流额定值外，还应注明熔断器的型号。5.1.2.6调节控制器标志
非操作（调节）的控制器旋扭不仅要标以零件符号，而且还要标以校准或调整的控制功能。在超小型组件上不必标记。
5.1.2.7警告标志
应按本标准5.1.1.9条中的规定。5.1.2.8插座
应按5.1.1.4条中规定。
5.1.2.9尺寸和质量
A式和T式机箱的体积和载荷情况下的质量应标记在三个外表面上。5.1.2.10标记方法
除标牌和面板外，标记方法应按下述a.对附件，包括芯线和电缆，其标志应压印或腐蚀在该物品上。对那些不能这样做的地方，则把标志压印或腐蚀在牢固的非金属带或标签上，而这种带或标签要可靠地附着于芯线或电缆上，使之不易脱落。标签材料为耐温（25～65℃）、柔软的、不易燃的塑料带。4
SJ20376-93

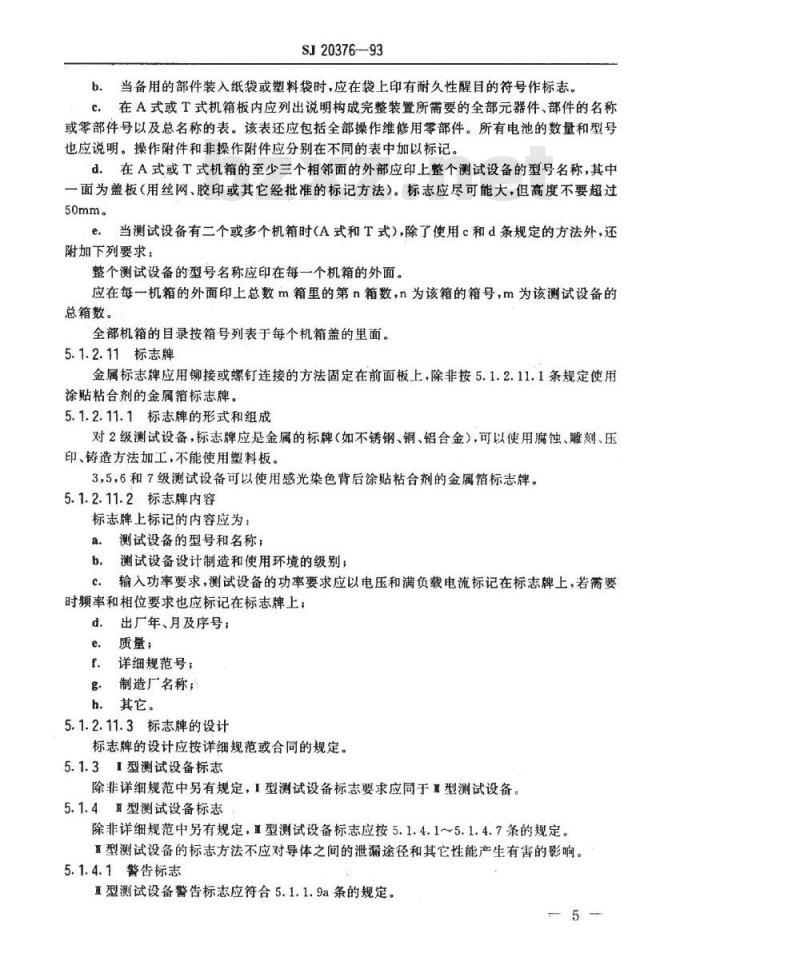

b.当备用的部件装入纸袋或塑料袋时，应在袋上印有耐久性醒目的符号作标志。c.在A式或T式机箱板内应列出说明构成完整装置所需要的全部元器件、部件的名称或零部件号以及总名称的表。该表还应包括全部操作维修用零部件。所有电池的数量和型号也应说明。操作附件和非操作附件应分别在不同的表中加以标记。d.在A式或T式机箱的至少三个相邻面的外部应印上整个测试设备的型号名称，其中一面为盖板（用丝网、胶印或其它经批准的标记方法）。标志应尽可能大，但高度不要超过50mm。
当测试设备有二个或多个机箱时（A式和T式），除了使用c和d条规定的方法外，还e.
附加下列要求：
整个测试设备的型号名称应印在每一个机箱的外面。应在每一机箱的外面印上总数m箱里的第n箱数，n为该箱的箱号，m为该测试设备的总箱数。
全部机箱的目录按箱号列表于每个机箱盖的里面。5.1.2.11标志牌
金属标志牌应用铆接或螺钉连接的方法固定在前面板上，除非按5.1.2.11.1条规定使用涂贴粘合剂的金属箔标志牌。
5.1.2.11.1标志牌的形式和组成对2级测试设备，标志牌应是金属的标牌（如不锈钢、铜、铝合金），可以使用腐蚀、雕刻、压印、铸造方法加工，不能使用塑料板。3，5，6和7级测试设备可以使用感光染色背后涂贴粘合剂的金属箔标志牌。5.1.2.11.2标志牌内容
标志牌上标记的内容应为：
a。测试设备的型号和名称；
b.测试设备设计制造和使用环境的级别；c.输入功率要求，测试设备的功率要求应以电压和满负载电流标记在标志牌上，若需要时频率和相位要求也应标记在标志牌上；d.
出厂年、月及序号：
e.质量；
详细规范号；
g.制造厂名称；
h．其它。
5.1.2.11.3标志牌的设计
标志牌的设计应按详细规范或合同的规定。5.1.31型测试设备标志
除非详细规范中另有规定，型测试设备标志要求应同于！型测试设备。5.1.4再型测试设备标志
除非详细规范中另有规定，1型测试设备标志应按5.1.4.1~5.1.4.7条的规定。1型测试设备的标志方法不应对导体之间的泄漏途径和其它性能产生有害的影响。5.1.4.1警告标志
1型测试设备警告标志应符合5.1.1.9a条的规定。5
5.1.4.2电池警告牌
SJ20376—93
除非在详细规范中另有规定，含有电池的1型设备应按5.1.1.9b条规定提供电池警告标志牌。
5.1.4.3面板标志
用词或缩略语来标志面板功能时，应注明各控制器、指示器、连接器、插座、熔断器座等的用途或目的。面板的标志还应使操作者能鉴别可变操作控制器的功能。5.1.4.4.标志牌
1型测试设备标志牌应按5.1.4.4.1和5.1.4.4.2条的规定。5.1.4.4.1制造厂标志wwW.bzxz.Net
测试设备的标志应由生产厂规定，并至少应包括下述内容：测试设备型号；
测试设备名称；
生产年、月及序号；
d.制造厂名称（商标)。
5.1.4.4.2辅助标志牌
除了制造厂指定的标志外，对于订购方提供名称的1型测试设备，应提供辅助标志牌。该标志牌应是金属的，并用铆钉或螺钉固定在前面板上。也可用感光涂贴粘合剂的金属箔标志牌在交货之前贴上，如果订购方同意，也可提供由使用部门粘在设备上。其内容按详细规范中的规定。
5.1.4.4.3可重复使用的袋或其它容器标志当详细规范有规定时，应提供可重复使用的袋（盒）或其它容器。容器上应标以“附件一测试设备名称和型号”或“维修工具一测试设备名称和型号”。5.1.5包装箱箱面标志
制造厂名称（商标）；
测试设备名称、型号：
数量：
质量，kgt
详细规范号：
生产许可证号：
外形尺寸LXb×h；
出厂日期：年、月。
危险货物包装标志应符合GB190的规定。5.1.6贮运指示标志
包装贮运指示标志应按GB191中的有关规定，可标“向上”，怕湿”，“小心轻放”，“堆码层数”等。
收发货标志应符合GB6388的规定。5.2包装
5.2.1防护要求
根据测试设备的设计制造类型，环境级别，机箱式样，贮运环境条件和贮存期，应按GJB电子和电气设备辅助件及备件的包装规范规定的防护等级，装箱等要求选用适用的级别，并在6
详细规范中规定其防护等级，装箱等级。5.2.2包装容器
SJ20376--93
根据测试设备的形状和质量及防护等级应采用胶合板、木质纤维板、木板制成的多次使用的包装容器。若有特殊要求时，应在详细规范中另有规定。在装有20～100kg的包装箱上应有提攀。5.2.3成套性
包装时应保证测试设备的完好和成套性，每个包装箱内应有装箱单，装箱单上应标明：a.
测试设备型号和名称；
技术说明书等随机文件的名称和数量；附件、备件的名称、型号和数量；c.
d，包装检查人员的姓名或代号及生产厂、军代表的印章。5.3试验方法
5.3.1标志的检验和试验方法
应在详细规范中规定。
5.3.2包装和贮运标志的检验
测试设备定型或在结构上有较大改进时应进行包装和贮运标志的检验，要求按5.1.5～5.1.6条规定进行目测检验。
5.3.3运输试验方法
5.3.3.1包装件运输跌落要求
各型、级测试设备包装件的运输跌落试验应按SJ20372中5.4.3条和表8的规定进行。试验样品一般随机地从产品中抽取3个运输件进行。5.3.3.2未紧固货载跳动试验
当详细规范有规定时，应按SJ20372中的5.3.3条规定进行试验。附加说明：
本标准由中国电子技术标准化研究所归口。本标准由中国电子技术标准化研究所负责起草。本标准主要起草人：李静陈美仙余忠康。计划项目代号：B03035。
