【电子行业标准(SJ)】 ＣＡＦ６０ＰＤ集装箱型方舱规范

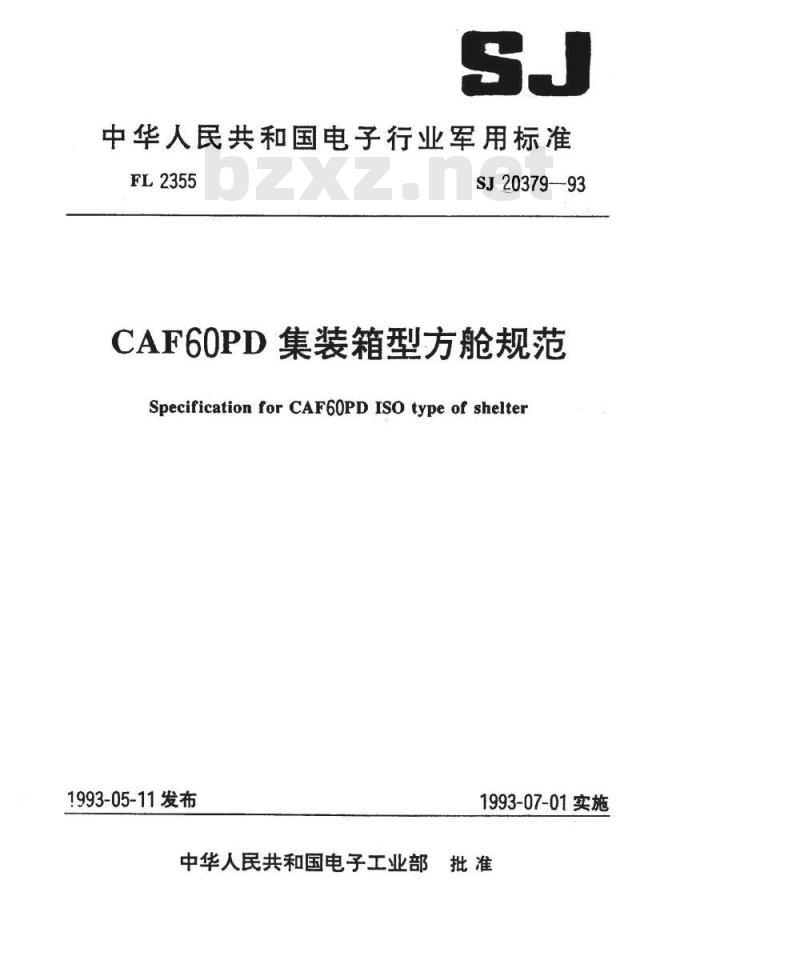

中华人民共和国电子行业军用标准FL2355
SJ20379--93
CAF60PD集装箱型方舱规范
Specification for CAF6OPD ISO type of shelter1993-05-11发布
1993-07-01实施

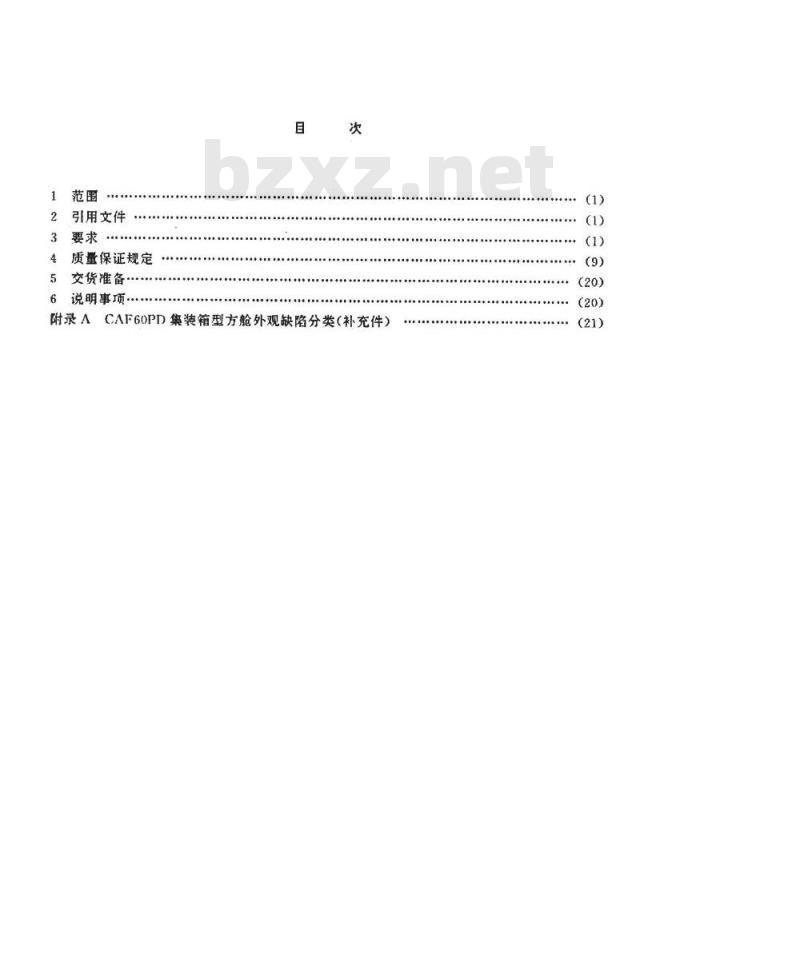

中华人民共和国电子工业部批准1
引用文件
3要求
4质量保证规定
交货准备
说明事项
附录ACAF60PD集装箱型方舱外观缺陷分类（补充件）.

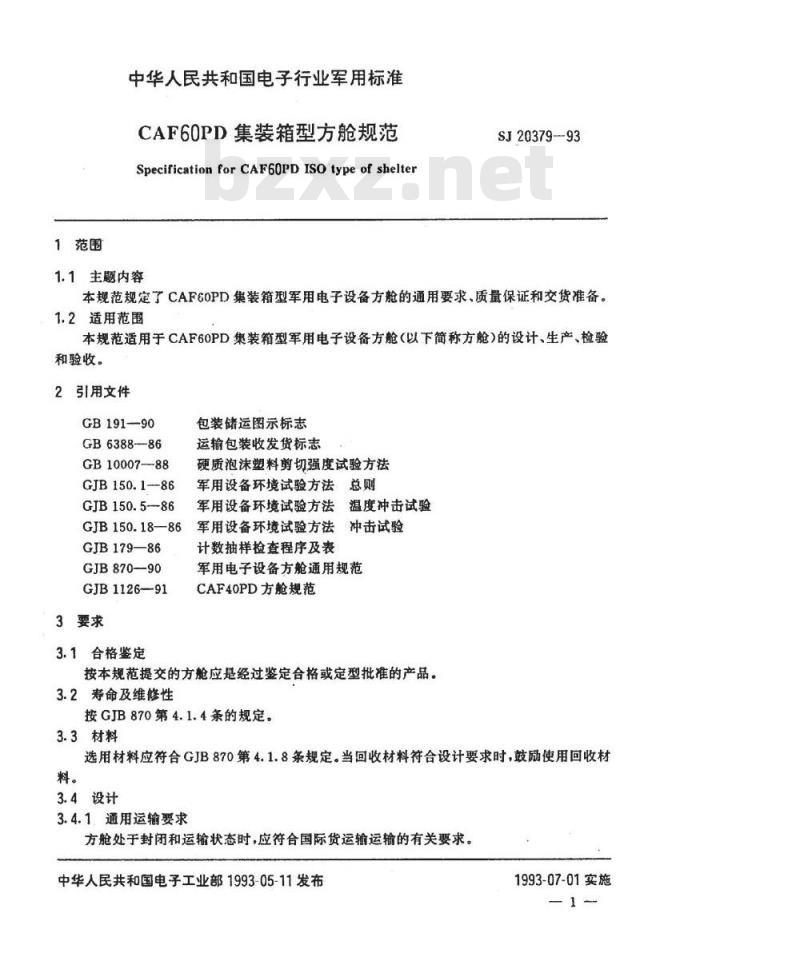

1范围
中华人民共和国电子行业军用标准CAF60PD集装箱型方舱规范
SpecificationforCAF6OPDISOtypeofshelter1.1主题内容
SJ20379-93
本规范规定了CAF60PD集装箱型军用电子设备方舱的通用要求、质量保证和交货准备。1.2适用范围
本规范适用于CAF60PD集装箱型军用电子设备方舱（以下简称方舱）的设计、生产、检验和验收。
2引用文件
GB191--90
GB6388-86
GB10007-88
GJB150.186bzxZ.net
GJB150.5-86
GJB150.18—86
GJB179—86
GJB870—90
GJB1126--91
3要求
3.1合格鉴定
包装储运图示标志
运输包装收发货标志
硬质泡沫塑料剪切强度试验方法军用设备环境试验方法总则
军用设备环境试验方法温度冲击试验军用设备环境试验方法冲击试验计数抽样检查程序及表
军用电子设备方舱通用规范
CAF40OPD方舱规范
按本规范提交的方舱应是经过鉴定合格或定型批准的产品。3.2寿命及维修性
按GJB870第4.1.4条的规定。
3.3材料
选用材料应符合GJB870第4.1.8条规定。当回收材料符合设计要求时，鼓励使用回收材料。
3.4设计
3.4.1通用运输要求
方舱处于封闭和运输状态时，应符合国际货运输运输的有关要求。中华人民共和国电子工业部1993-05-11发布1993-07-01实施

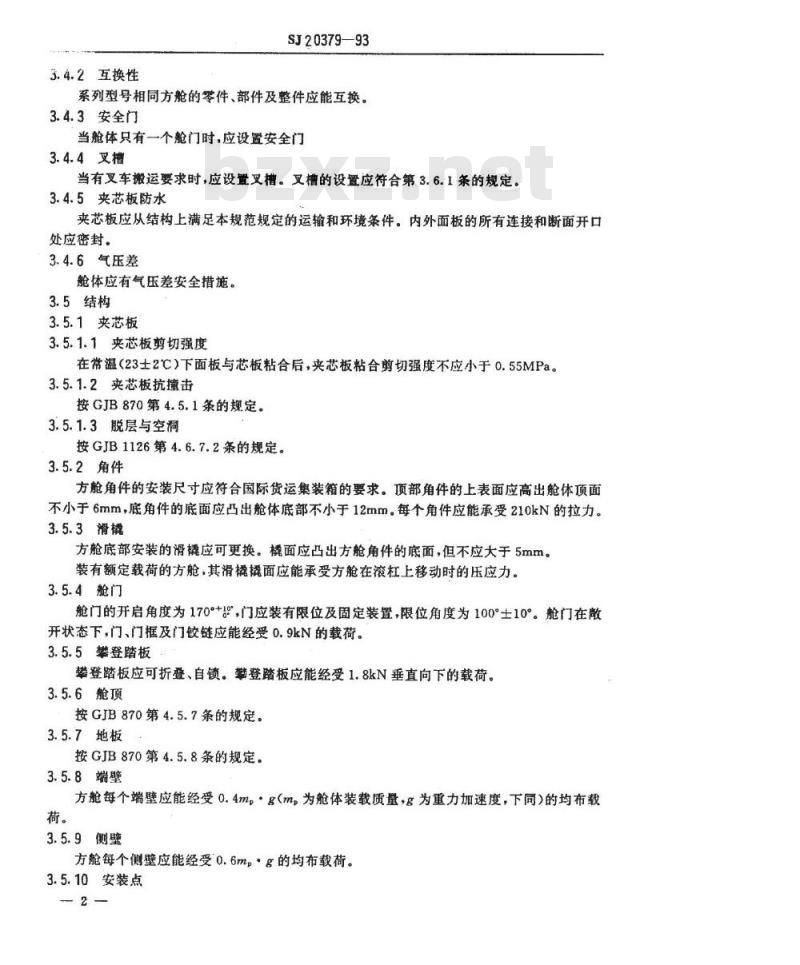

3.4.2互换性
SJ20379—93
系列型号相同方舱的等件、部件及整件应能互换。3.4.3安全门
当舱体只有一个舱门时，应设置安全门3.4.4叉槽
当有叉车搬运要求时，应设置叉槽。叉槽的设置应符合第3.6.1条的规定。3.4.5夹芯板防水
夹芯板应从结构上满足本规范规定的运输和环境条件。内外面板的所有连接和断面开口处应密封。
3.4.6气压差
舱体应有气压差安全措施。
3.5结构
3.5.1夹芯板
3.5.1.1夹芯板剪切强度
在带温（23士2C）下面板与芯板粘合后，夹芯板粘合剪切强度不应小于0.55MPa。3.5.1.2夹芯板抗撞击
按GJB870第4.5.1条的规定。
3.5.1.3脱层与空洞
按GJB1126第4.6.7.2条的规定。3.5.2角件
方舱角件的安装尺寸应符合国际货运集装箱的要求。顶部角件的上表面应高出舱体顶面不小于6mm，底角件的底面应凸出舱体底部不小于12mm。每个角件应能承受210kN的拉力。3.5.3滑
方舱底部安装的滑撬应可更换。机面应凸出方舱角件的底面，但不应大于5mm。装有额定载荷的方舱，其滑撬撬面应能承受方舱在液杠上移动时的压应力。3.5.4舱门
舱门的开启角度为170°+，门应装有限位及固定装置，限位角度为100°士10。舱门在散开状态下，门、门框及门铰链应能经受0.9kN的载荷。3.5.5攀登踏板
攀登踏板应可折叠、自锁。攀登踏板应能经受1.8kN垂直向下的载荷。3.5.6舱顶
按GJB870第4.5.7条的规定。
3.5.7地板
按GJB870第4.5.8条的规定。
3.5.8端壁
方舱每个端壁应能经受0.4m，·g(m，为舱体装载质量，g为重力加速度，下同）的均布载荷。
3.5.9侧壁
方舱每个侧壁应能经受0.6m。g的均布载荷。3.5.10安装点
SJ20379—93

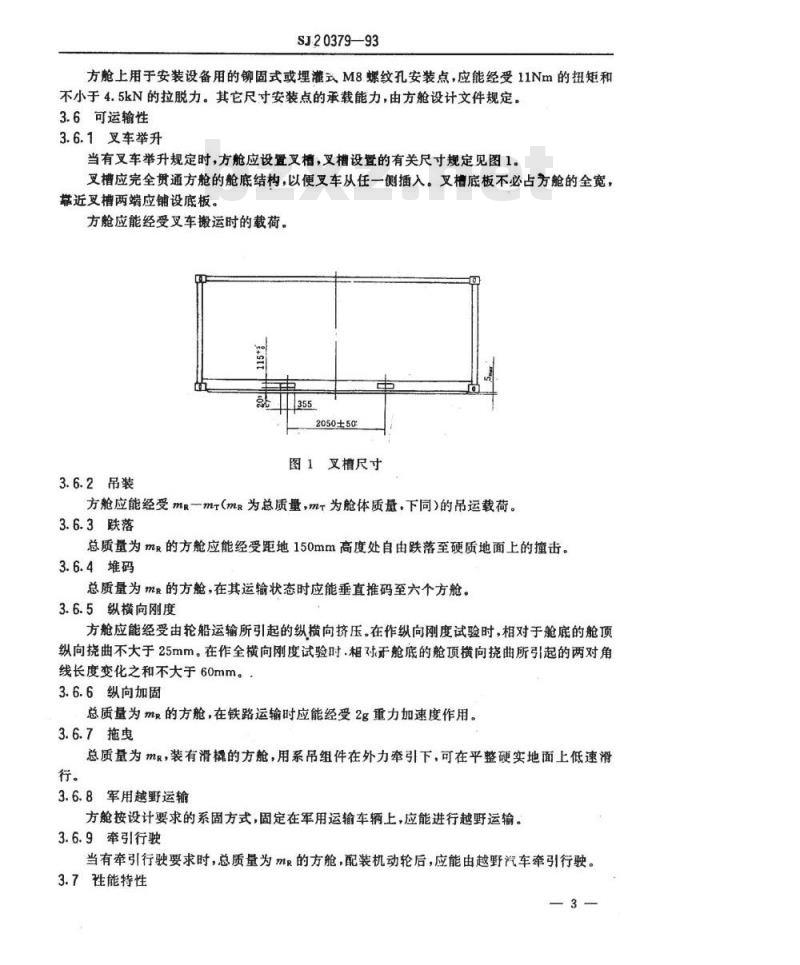

方舱上用于安装设备用的固式或埋灌式M8螺纹孔安装点，应能经受11Nm的扭矩和不小于4.5kN的拉脱力。其它尺寸安装点的承载能力，由方舱设计文件规定。3.6可运输性
3.6.1叉车举升
当有叉车举升规定时，方舱应设置叉槽，叉槽设置的有关尺寸规定见图1。叉槽应完全贯通方舱的舱底结构，以便叉车从任一侧插入。叉槽底板不必占方舱的全宽，靠近叉槽两端应铺设底板。
方舱应能经受叉车搬运时的载荷。e+stt
2050±50
图1叉槽尺寸
3.6.2、吊装
方舱应能经受mr一mr(mr为总质量，mz为舱体质量，下同）的吊运载荷。3.6.3跌落
总质量为m的方舱应能经受距地150mm高度处自由跌落至硬质地面上的撞击。3.6.4堆码
总质量为mR的方舱，在其运输状态时应能垂直推码至六个方舱。3.6.5纵横向刚度
方舱应能经受由轮船运输所引起的纵横向挤压。在作纵向刚度试验时，相对于舱底的舱顶纵向挠曲不大于25mm。在作全横向刚度试验时.相对于舱底的舱顶横向挠曲所引起的两对角线长度变化之和不大于60mm。：3.6.6纵向加固
总质量为m的方舱，在铁路运输时应能经受2g重力加速度作用。3.6.7拖电
总质量为mR，装有滑撬的方舱，用系吊组件在外力牵引下，可在平整硬实地面上低速滑行。
3.6.8军用越野运输
方舱按设计要求的系固方式，固定在军用运输车辆上，应能进行越野运输。3.6.9牵引行驶
当有牵引行驶要求时，总质量为m的方舱，配装机动轮后，应能由越野汽车牵引行驶。3.7性能特性
3.7.1气密
SJ20379-93
方舱应有良好的防尘及气密性能，除另有规定外，当方舱内外压差为1470Pa时，其泄风量不大于0.05m/min。
3.7.2光密
按GJB870第4.6.2条的规定。
3.7.3淋雨
按GJB870第4.6.3条的规定。
3.7.4涉水
按GJB870第4.6.4条的规定。
3.7.5电磁屏蔽
除另有规定外，方舱对频率为0.15～10000MHz带宽内的电磁于扰抑制能力不低于60dB。
3.7.6总传热系数
除另有规定外，方舱在舱内外55℃温差的环境条件下，其总传热系数K不大于1.5w/(m*.℃)。
3.8安全性
3.8.1夹芯板耐火性
方舱的夹芯板应具有不燃或自熄性能。3.8.2门把手力矩
舱门把手的转动力矩不大于40Nm。3.8.3门锁
当舱门从外部用锁锁好后，应能从方舱内部将舱门打开。3.9环境要求
3.9.1高温及日照
方舱正带工作的最高环境温度为十55℃C，并应能经受1120士10%W/m2的总幅射强度，方舱最高贮存温度为十70℃。
3.9.2低温
方舱正常工作的最低环境温度为一45℃。方舱最低览存温度为一55℃.
3.9.3温差
方舱在工作状态下，应能经受舱内外55C的温差。3.9.4湿热
方舱应能经受相对湿度95%（温度30℃时）的湿热环境。3.9.5温度冲击
方舱夹芯板应能经受GJB150.5规定的温度冲击试验。3.9.6抗风力
方舱处于工作或舱门处于开启状态时，应能经受平稳风速40m/s，阵风60m/s的风载荷。3.9.7日照光化学效应
按GJB870第4.3.5条的规定。
3.9.8盐筹
方舱应具有抗益雾腐蚀的能力。3.10尺寸
3.10.1舱体外形尺寸及尺寸偏差舱体外形尺寸及尺寸偏差见表1。长
6058_8
注：表中高度尺寸不包括滑橘的高度。3.10.2角件尺寸及尺寸偏差
SJ20379-93
2100_9
2438-5
角件的尺寸和尺寸偏差应符合图2和图3的规定。底角件除端面孔外，其形状与顶角件相同。图2、图3所示为右侧项角件和底角件。左侧顶角件和底角件与右侧项角件和底角件对称。角件位置及尺寸偏差应符合表2规定。表2
外形尺寸公差
6058_6
2438-5
3.10.3角件安装位置尺寸及尺寸偏差角件安装位置如图4。
3.10.4平面度
当方舱的侧板、端板、地板及顶板（包括1.2m×2.4m的夹芯板样板）成形后，在面板的表面任意1200mm×1200mm范围内，平面度为4mm。3.10.5垂直度
方舱内壁、顶板及地板之间，其相邻平面的垂直度为900：3。3.10.6舱体开口尺寸
3.10.6.1门
舱门通口系列尺寸见表3。
注：舱门最大通口尺寸可为舱体横断面内腔尺寸。宽
1000,1200
6-5+85×45*
p124.c+8-5
SJ20379-93
19.0±1.5
R14.5±1.5
io1.5-9.5
图2右侧预角件
R12.5-Y.s
注：实线及虚线（一及）表示角件表面及外形、角件必须依照此线制造；双点划线（一·）表示自选角件壁，以构成箱型角件。6
R14.5±i.5
.6. s+5×45-
20.5mx11.0min
SJ20379-93
101.$-9.5
图3左侧底角件
58-5*02
主：实线及虚线（一及）表示角件表面及外形，角件必须依照此线制造；双点划线（一··一）表示自选角件壁，以构成箱型角件。*124+*
注：Ci——角件尺寸，
C.——角件尺寸，
右侧底角件
SJ20379-93
图4角件安装位置
S-角件吊孔中心间的长度
P角件吊孔中心间的宽度；
L—方舱的外部长度
W-方舱的外部宽度；
H—方舱的外部高度，
右侧预角件
D斜对角件吊孔中心间距离，指D,、D,、D,、D、D、和D.K=D,和D,或D,和D,之差，即K,=D-D或=D,-D,lK，-D和D,之差，即K，DgD.l.
3.10.6.2窗、孔口
窗、孔口通口尺寸按GJB1126第4.1.1.4条和第4.1.1.5条的规定。3.11质量
3.11.1最大总质量
方舱满载后的最大总质量mr为7000kg（不含系帛组件等配套件）。3.11.2舱体单位面积质量
按名义内表面面积计算，舱体单位面积质量不大于28kg/m。8
3.12颜色
舱内外油漆颜色按合同的规定。3.13表面状况
SJ20379—93
方舱舱体、部件及整件表面应光洁平整、涂镀完好。3.14产品标志
按本规范制造的方舱应设置标志牌，并应有符合有关规定的吊装、叉举和系固标志。标志牌的内容至少应包括：
a。产品型号或标记；
舱体质量，
外形尺寸，
制造日期(或编号)或生产批号：e.
制造厂名。
3.15外观质量
锁定装置、紧固连接牢固可靠，焊缝连续规则，密封件平整，转动铰链活动自如。经试验后的方舱应保证完好，符合GJB870第4.1.11条的规定。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求、承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验分为：
a.鉴定检验
b。质量一致性检验。
4.3检验条件
4.3.1环境条件
除另有规定外，应按GJB150.1第3.1.1条规定的“试验的标准大气条件”进行各种试验。4.3.2测试设备
按GJB870第4.2条的规定。
4.4鉴定检验
鉴定检验用于方舱的定型。鉴定检验分为样件检验和样舱检验。样件检验见表4，样舱检验见表5。
4.4.1检验规则
4.4.1.1检验项目
表4、表5鉴定检验栏中打“V\和“△”符号的项目。9
检验项目
温度冲击
夹芯板剪切强度
夹芯板抗撞击
夹芯板耐火性
安装点
日照光化学效应
样件数量
检验项目
平面度
垂直度
夹芯板脱层与空洞
表面状况
产品标志
外观质量
军用越野运输
安装点
门把手力矩
攀登踏板
电磁屏蔽
SJ20379-93
要求的
章务号
检查或试验
方法的章条号
4.7.1.1.1
4.7.1.1.2
要求的
章条号
检查或试验
方法的章条号
4. 7.1.1.3
鉴定检验
鉴定检验
质量一致性检验
质量一致性检验
