【电子行业标准(SJ)】 电视广播接收机用机械式调谐器质量分等标准

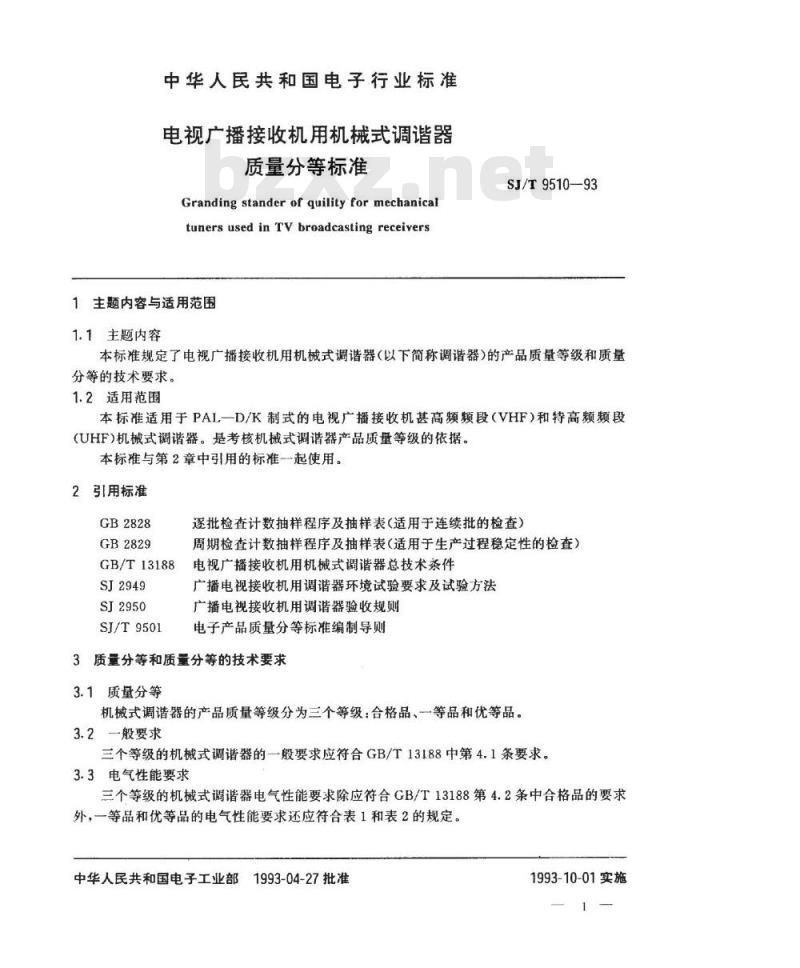

中华人民共和国电子行业标准
电视广播接收机用机械式调谐器质量分等标准
Granding stander of quility for mechanicaltuners used in TV broadcasting receivers1主题内容与适用范围
1.1主题内容
SJ/T9510-93
本标准规定了电视广播接收机用机械式调谐器（以下简称调谐器）的产品质量等级和质量分等的技术要求。
1.2适用范围
本标准适用于PAL一D/K制式的电视广播接收机甚高频频段（VHF）和特高频频段(UHF)机械式调谐器。是考核机械式调谐器产品质量等级的依据。本标准与第2章中引用的标准一起使用。2引用标准
GB2828
GB2829
GB/T13188
SJ2949
SJ2950
SJ/T9501
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）电视广播接收机用机械式调谐器总技术系件广播电视接收机用调谐器环境试验要求及试验方法广播电视接收机用调谐器验收规则电子产品质量分等标准编制导则3质量分等和质量分等的技术要求3.1质量分等
机械式调谐器的产品质量等级分为三个等级：合格品、一等品和优等品。3.2一般要求
三个等级的机械式调谐器的一般要求应符合GB/T13188中第4.1条要求。3.3电气性能要求
三个等级的机械式调谐器电气性能要求除应符合GB/T13188第4.2条中合格品的要求外，一等品和优等品的电气性能要求还应符合表1和表2的规定。中华人民共和国电子工业部1993-04-27批准1993-10-01实施
SJ/T9510—93

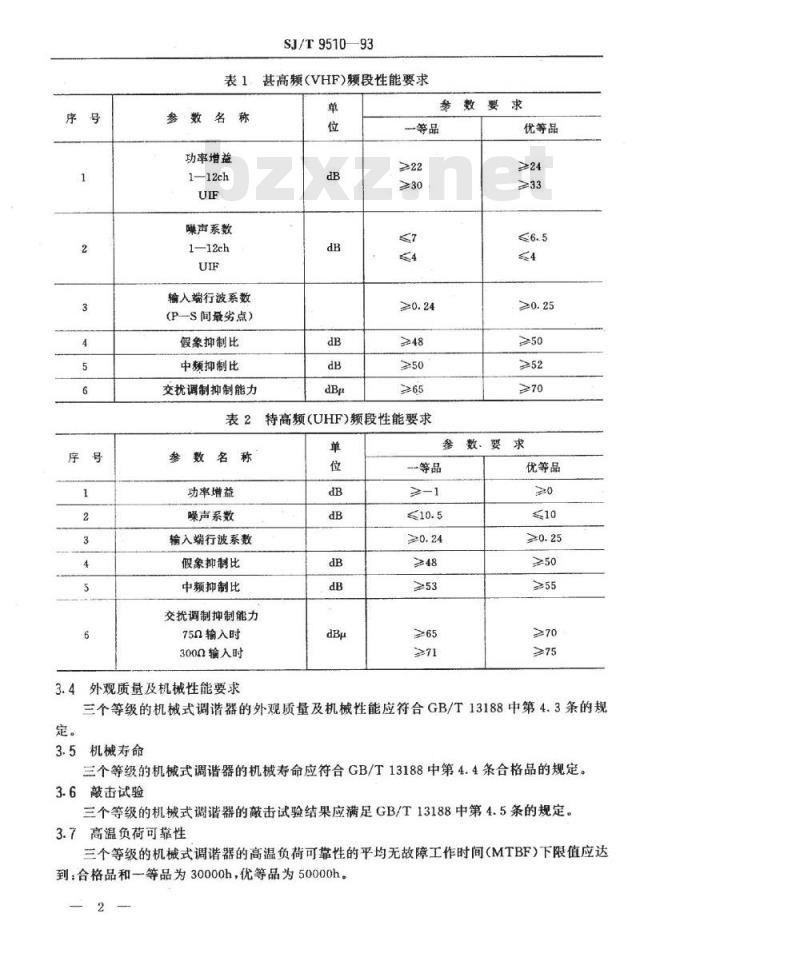

表1甚高频(VHF)频段性能要求
参数名称
功率增益
1-—12ch
噪声系数
1—12ch
输入端行波系数
(P-S间最劣点)
假象抑制比
中频抑制比
交扰调制抑制能力
参数要求
一等品
表2特高频(UHF)频段性能要求
参数名称
功率增益
噪声系数
输入端行波系数
假象抑制比
中频抑制比
交扰调制抑制能力
750输入时
3000输入时
3.4外观质量及机械性能要求
优等品
参数要求
—等品
优等品www.bzxz.net
三个等级的机械式调谐器的外观质量及机械性能应符合GB/T13188中第4.3条的规定。
3.5机械寿命
三个等级的机械式调谐器的机械寿命应符合GB/T13188中第4.4条合格品的规定。3.6敲击试验
三个等级的机械式调谐器的敲击试验结果应满足GB/T13188中第4.5条的规定。3.7高温负荷可靠性
三个等级的机械式调谐器的高温负荷可靠性的平均无故障工作时间（MTBF）下限值应达到：合格品和一等品为30000h，优等品为50000h。2

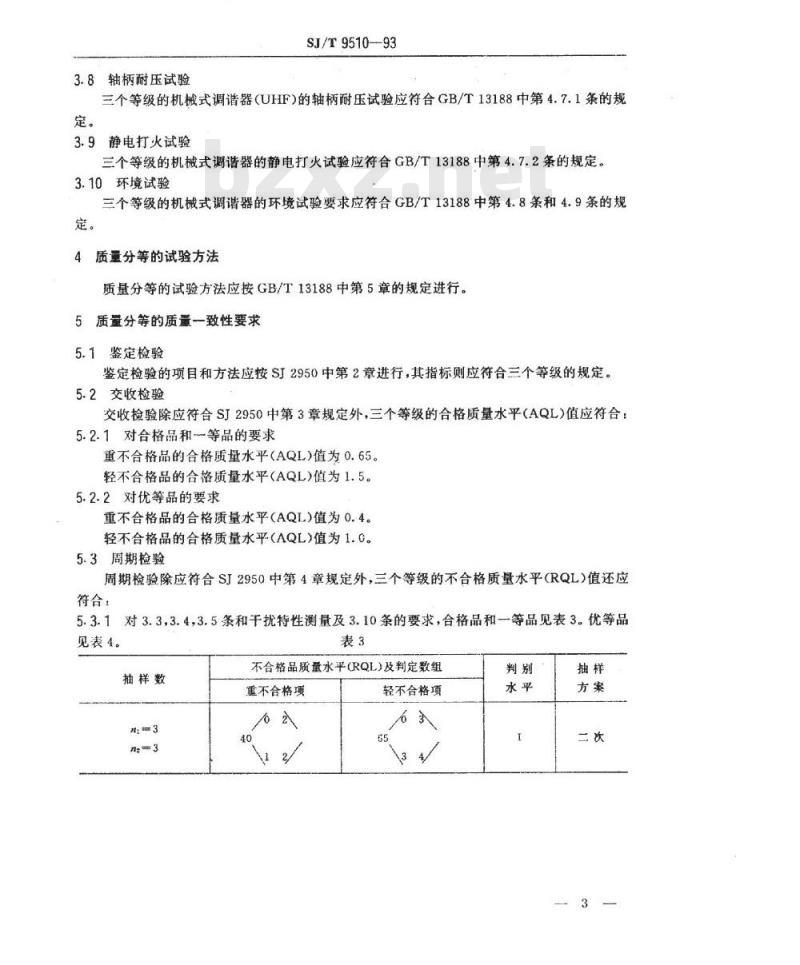

3.8轴柄耐压试验
SJ/T9510—93
三个等级的机械式调谐器(UHF)的轴柄耐压试验应符合GB/T13188中第4.7.1条的规定。
3.9静电打火试验
三个等级的机械式调谐器的静电打火试验应符合GB/T13188中第4.7.2条的规定。3.10环境试验
三个等级的机械式调谐器的环境试验要求应符合GB/T13188中第4.8条和4.9条的规定。
4质量分等的试验方法
质量分等的试验方法应按GB/T13188中第5章的规定进行。5质量分等的质量一致性要求
5.1鉴定检验
鉴定检验的项目和方法应按SJ2950中第2章进行，其指标则应符合三个等级的规定。5.2交收检验
交收检验除应符合SJ2950中第3章规定外，三个等级的合格质量水平（AQL)值应符合：5.2.1对合格品和等品的要求
重不合格品的合格质量水平（AQL)值为0.65。轻不合格品的合格质量水平（AQL)值为1.5。5.2.2对优等品的要求
重不合格品的合格质量水平（AQL)值为0.4。轻不合格品的合格质量水平（AQL)值为1.0。5.3周期检验
周期检验除应符合SJ2950中第4章规定外，三个等级的不合格质量水平（RQL）值还应符合：
5.3.1对3.3，3.4，3.5条和干扰特性测量及3.10条的要求，合格品和一等品见表3。优等品见表4。
抽样数
不合格品质量水平(RQL)及判定数组重不合格项
轻不合格项
抽样数
SJ/T9510-93
不合格品质量水平(RQL）及判定数组重不合格项
轻不合格项
5.3.2周期检验的常温电性能测量和干扰特性测量的必测项目按GB/T13188中第4.2条进行。外观质量及机械性能检查按GB/T13188中第4.3条进行。5.3.3对3.8和3.9条的要求，三个等级均应符合GB/T13188的规定。5.3.4可靠性要求与本标准的第3.7条相同。6标志、包装、运输、贮存
三个等级的机械式调谐器的标志、包装、运输、贮存的要求应符合GB/T13188中第7章规定。
7产品质量分等的检验项目和评定全部检验项目都符合同一质量等级的要求，则判定该产品为该质量等级品。若各检测项目分属不同的质量等级，则按其中最低的质量等级定为该产品的质量等级。附加说明：
本标准由中华人民共和国电子工业部科学技术司提出。本标准由电子工业部标准化研究所归口。本标准由辽宁省电子产品监督检验所负责起草。本标准主要起草人：张其贵、吴光琦、董萍、关超文、彭守本。
