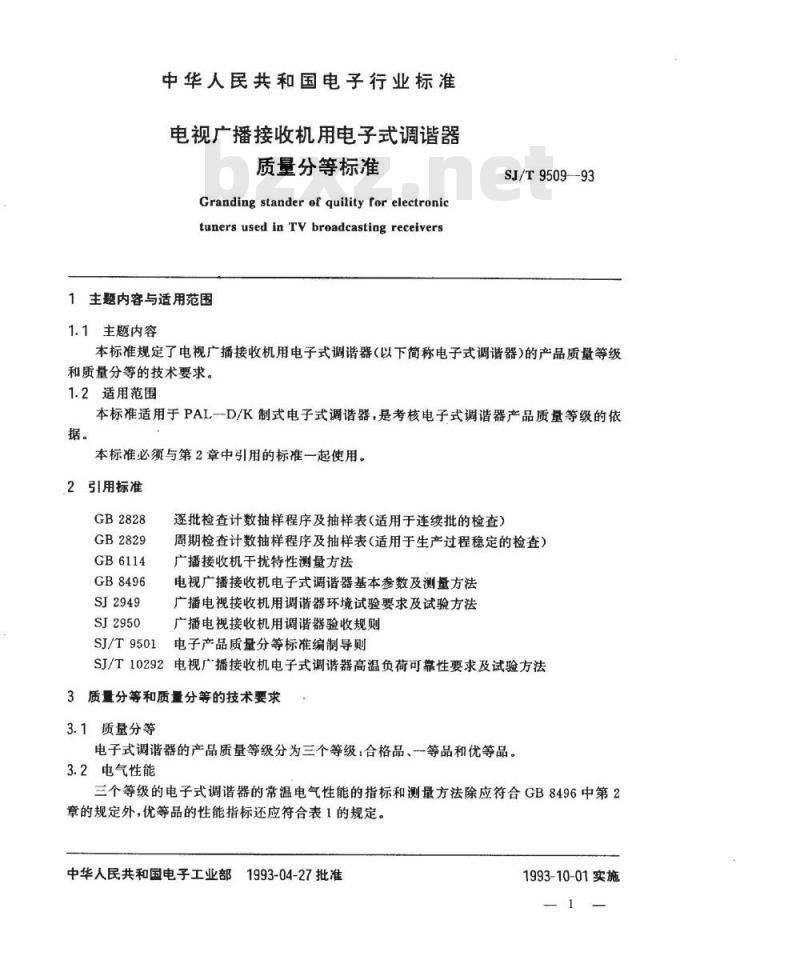

中华人民共和国电子行业标准
电视广播接收机用电子式调谐器质量分等标准
Granding stander of quility for electronictuners used in TV broadcasting receivers1主题内容与适用范围
1.1主题内容
SJ/T9509—93
本标准规定了电视广播接收机用电子式调谐器（以下简称电子式调谐器）的产品质量等级和质量分等的技术要求。
1.2适用范围
本标准适用于PAL一D/K制式电子式调谐器，是考核电子式调谐器产品质量等级的依据。
本标准必须与第2章中引用的标准一起使用。2引用标准
GB2828
GB2829
GB6114
GB8496
SJ2949
SJ2950
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定的检查）广播接收机干扰特性测量方法
电视广播接收机电子式调谐器基本参数及测量方法广播电视接收机用调谐器环境试验要求及试验方法广播电视接收机用调谐器验收规则SJ/T9501
电子产品质量分等标准编制导则SJ/T10292电视广播接收机电子式调谐器高温负荷可靠性要求及试验方法3质量分等和质量分等的技术要求3.1质量分等
电子式调谐器的产品质量等级分为三个等级：合格品、一等品和优等品。3.2电气性能
三个等级的电子式调谐器的常温电气性能的指标和测量方法除应符合GB8496中第2章的规定外，优等品的性能指标还应符合表1的规定。中华人民共和国电子工业部1993-04-27批准1993-10-01实施

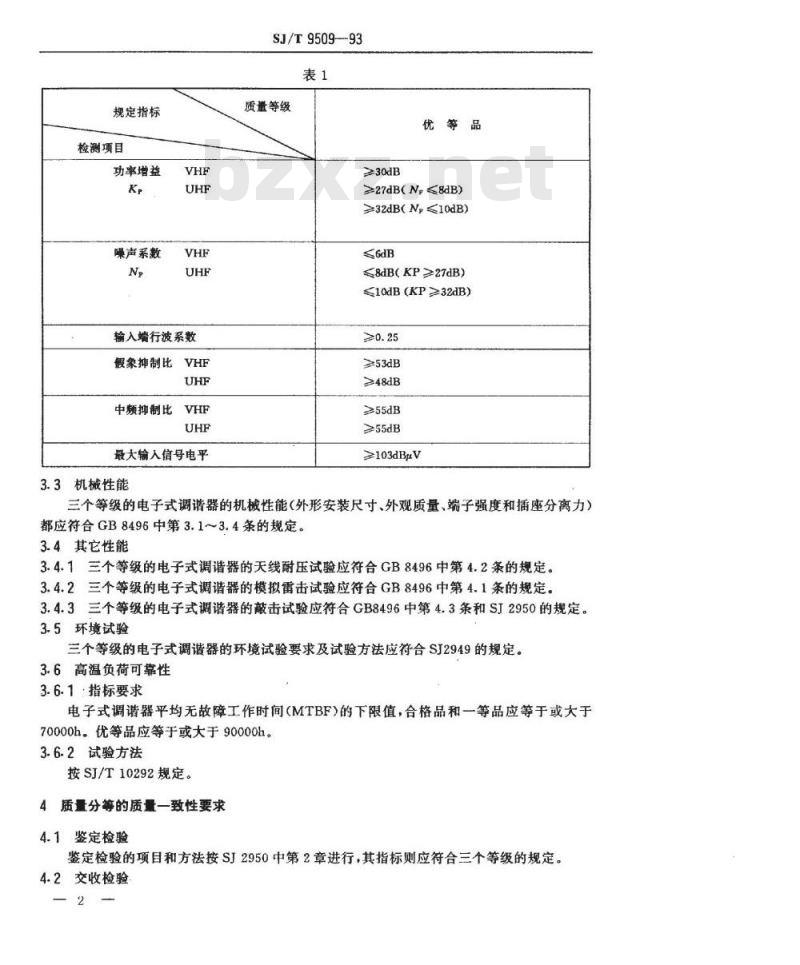

规定指标
检测项目
功率增益
噪声系数
输入端行波系数
假象抑制比VHF
中颜抑制比VHF
最大输入信号电平
3.3机械性能
SJ/T9509-93
质量等级
≥30dB
优等品
≥27dB(N≤8dB)
≥32dB(N≤10dB)
≤6dB
≤8dB(KP≥27dB)
≤10dB（KP≥32dB）
≥53dB
≥48dB
≥55dB
≥103dBμV
三个等级的电子式调谐器的机械性能（外形安装尺寸、外观质量，端子强度和插座分离力）都应符合GB8496中第3.1～3.4条的规定。3.4其它性能
3.4.1三个等级的电子式调谐器的天线耐压试验应符合GB8496中第4.2条的规定。3.4.2三个等级的电子式调谐器的模拟雷击试验应符合GB8496中第4.1条的规定。3.4.3三个等级的电子式调谐器的蔽击试验应符合GB8496中第4.3条和SJ2950的规定。3.5环境试验
三个等级的电子式调谐器的环境试验要求及试验方法应符合SJ2949的规定。3.6高温负荷可靠性
3.6.1指标要求
电子式调谐器平均无故障工作时间（MTBF）的下限值，合格品和一等品应等于或大于70000h。优等品应等于或大于90000h。3.6.2试验方法
按SJ/T10292规定。
4质量分等的质量一致性要求
4.1鉴定检验
鉴定检验的项目和方法按SJ2950中第2章进行，其指标则应符合三个等级的规定。4.2交收检验
SJ/T9509—93

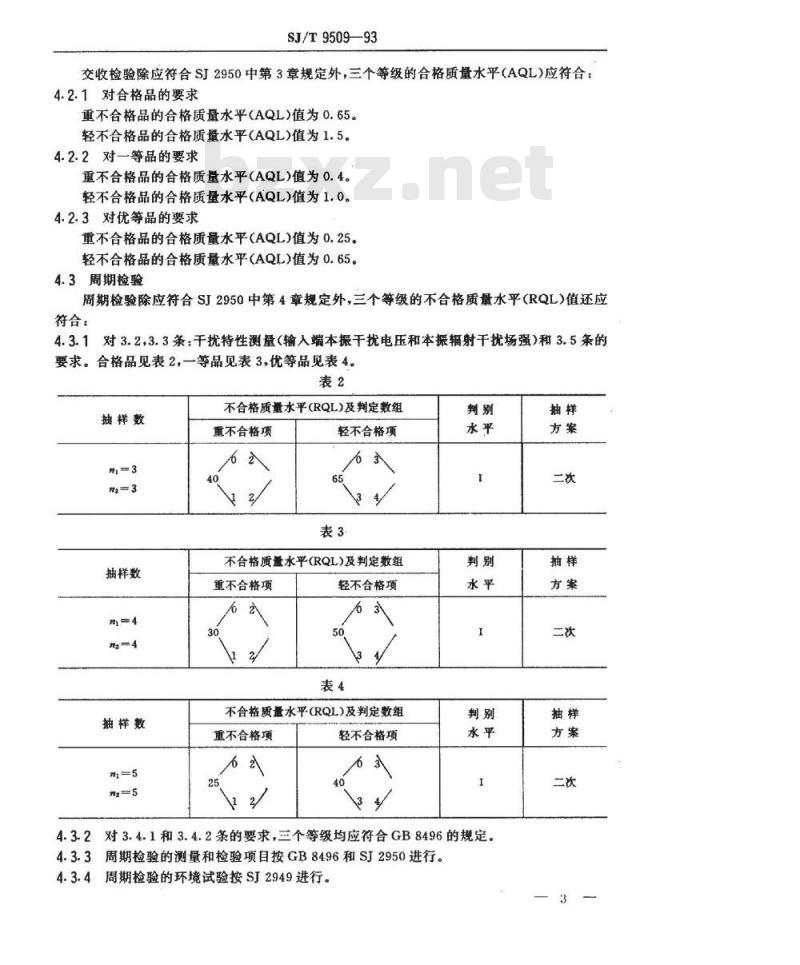

交收检验除应符合SJ2950中第3章规定外，三个等级的合格质量水平（AQL)应符合：4.2.1对合格品的要求
重不合格品的合格质量水平（AQL)值为0.65。轻不合格品的合格质量水平(AQL)值为1.5。4.2.2对一等品的要求wwW.bzxz.Net
重不合格品的合格质量水平(AQL)值为0.4。轻不合格品的合格质量水平(AQL)值为1.0。4.2.3对优等品的要求
重不合格品的合格质量水平（AQL）值为0.25。轻不合格品的合格质量水平（AQL）值为0.65。4.3周期检验
周期检验除应符合SJ2950中第4章规定外，三个等级的不合格质量水平（RQL）值还应符合：
4.3.1对3.2，3.3条：干扰特性测量（输入端本振干扰电压和本振辐射干扰场强）和3.5条的要求。合格品见表2，一等品见表3，优等品见表4。表2
抽样数
抽样数
抽样数
不合格质量水平(RQL）及判定数组重不合格项
轻不合格项
不合格质量水平(RQL）及判定数组重不合格项
轻不合格项
不合格质量水平(RQL)及判定数组重不合格项
轻不合格项
4.3.2对3.4.1和3.4.2条的要求，三个等级均应符合GB8496的规定。4.3.3周期检验的测量和检验项目按GB8496和SJ2950进行。4.3.4周期检验的环境试验按SJ2949进行。抽样
SJ/T9509—93

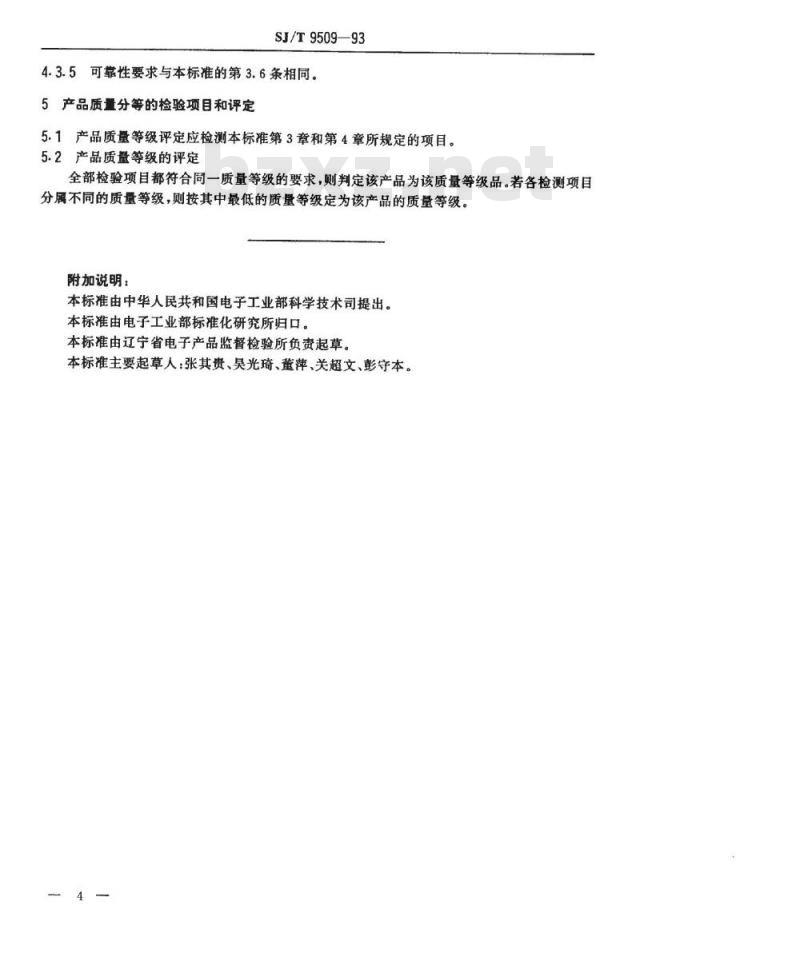

4.3.5可靠性要求与本标准的第3.6条相同。5产品质量分等的检验项目和评定5.1产品质量等级评定应检测本标准第3章和第4章所规定的项目。5.2产品质量等级的评定
全部检验项目都符合同一质量等级的要求，则判定该产品为该质量等级品。若各检测项目分属不同的质量等级，则按其中最低的质量等级定为该产品的质量等级。附加说明：
本标准由中华人民共和国电子工业部科学技术司提出。本标准由电子工业部标准化研究所归口。本标准由辽宁省电子产品监督检验所负责起草。本标准主要起草人：张其贵、昊光琦、董萍、关超文、彭守本。4
