【电子行业标准(SJ)】 军用覆铂钼丝规范

1范围
1.1主题内容

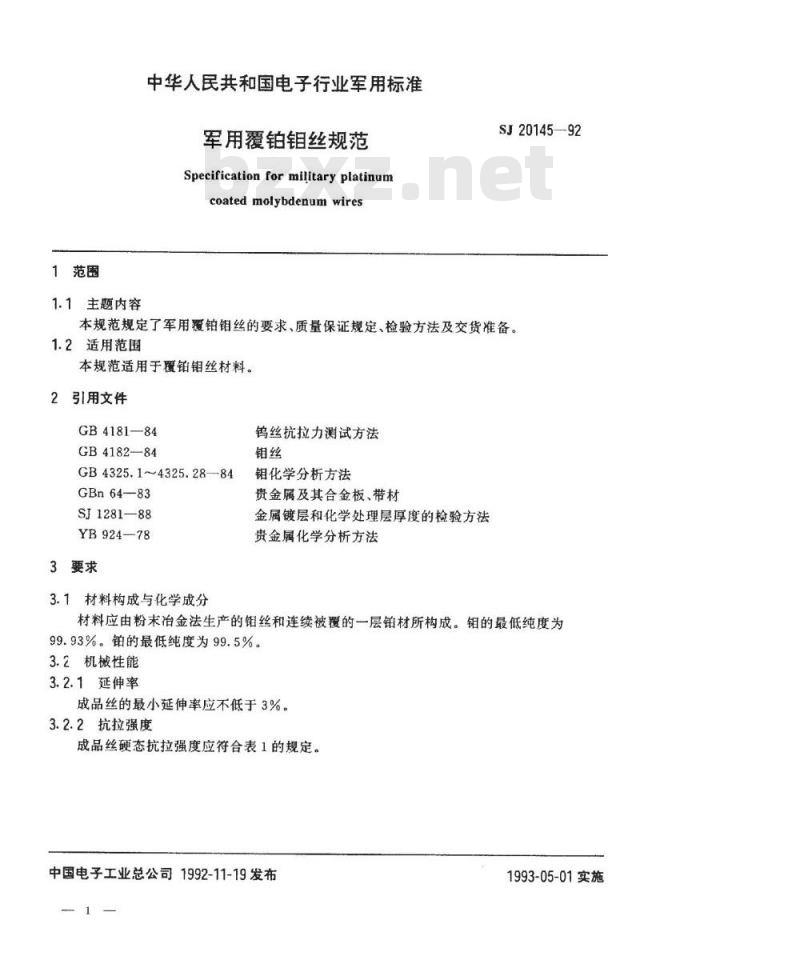

中华人民共和国电子行业军用标准军用覆铂钼丝规范
Specification for military platinumcoated molybdenum wires
SJ20145-92
本规范规定了军用覆铂钼丝的要求、质量保证规定、检验方法及交货准备。1.2适用范围
本规范适用于覆铂钼丝材料。
引用文件
GB4181—84
GB4182—84
GB4325.1~4325.28—84
GBn64—83
SJ1281—88
YB924—78
3要求
3.1材料构成与化学成分
钨丝抗拉力测试方法
钼化学分析方法
贵金属及其合金板、带材
金属镀层和化学处理层厚度的检验方法贵金属化学分析方法
材料应由粉末冶金法生产的钼丝和连续被覆的一层铂材所构成。钼的最低纯度为99.93%。铂的最低纯度为99.5%。3.2机械性能
3.2.1延伸率
成品丝的最小延伸率应不低于3%。3.2.2抗拉强度
成品丝硬态抗拉强度应符合表1的规定。中国电子工业总公司1992-11-19发布1993-05-01实施

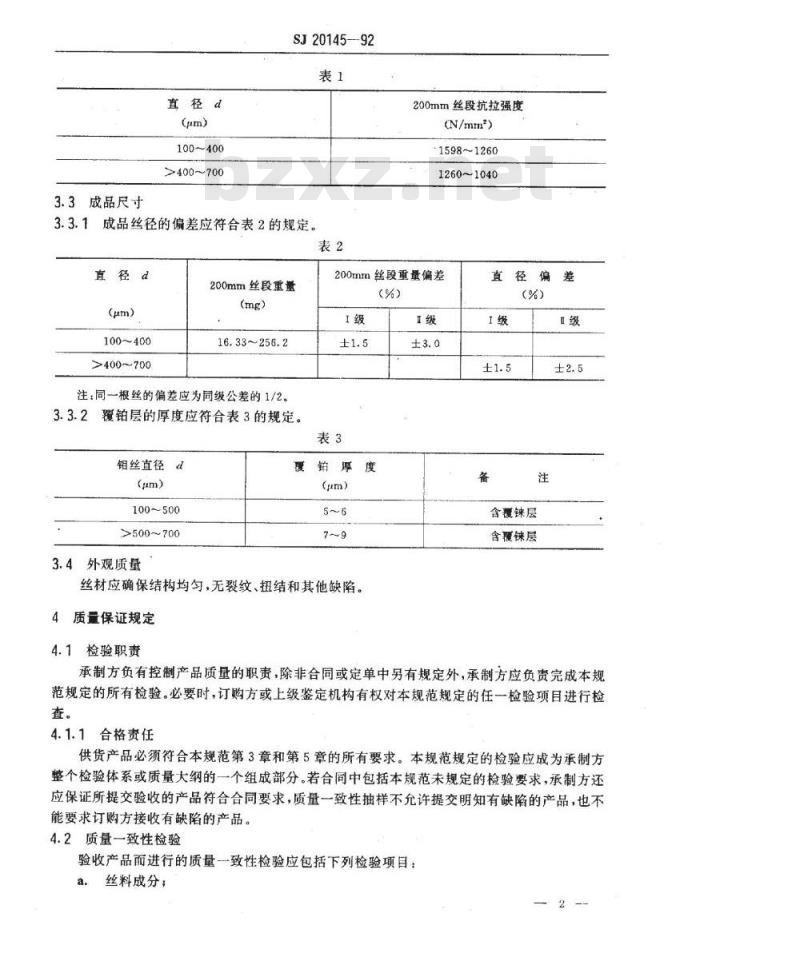

3.3成品尺寸
直径d
100~400
>400~700
SJ20145-92
3.3.1成品丝径的偏差应符合表2的规定。表2
直径d
100~400
>400~700免费标准bzxz.net
200mm丝段重量
16.33~256.2
注：同一根丝的偏差应为同级公差的1/2。3.3.2覆铂层的厚度应符合表3的规定。钼丝直径d
100~500
>500～700
3.4外观质量
200mm丝段抗拉强度
(N/mm*)
1598~1260
1260~1040
200mm丝段重量偏差
覆铂厚度
丝材应确保结构均匀，无裂纹、扭结和其他缺陷。4质量保证规定
4.1检验职责
直径偏
含覆辣层
含覆层
承制方负有控制产品质量的职责，除非合同或定单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范规定的任一检验项目进行检查。
4.1.1合格责任
供货产品必须符合本规范第3章和第5章的所有要求。本规范规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求，质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2质量一致性检验
验收产品而进行的质量一致性检验应包括下列检验项目：a.
丝料成分；
抗拉强度；
延伸率；
成品尺寸；
外观质量。
SJ20145-92

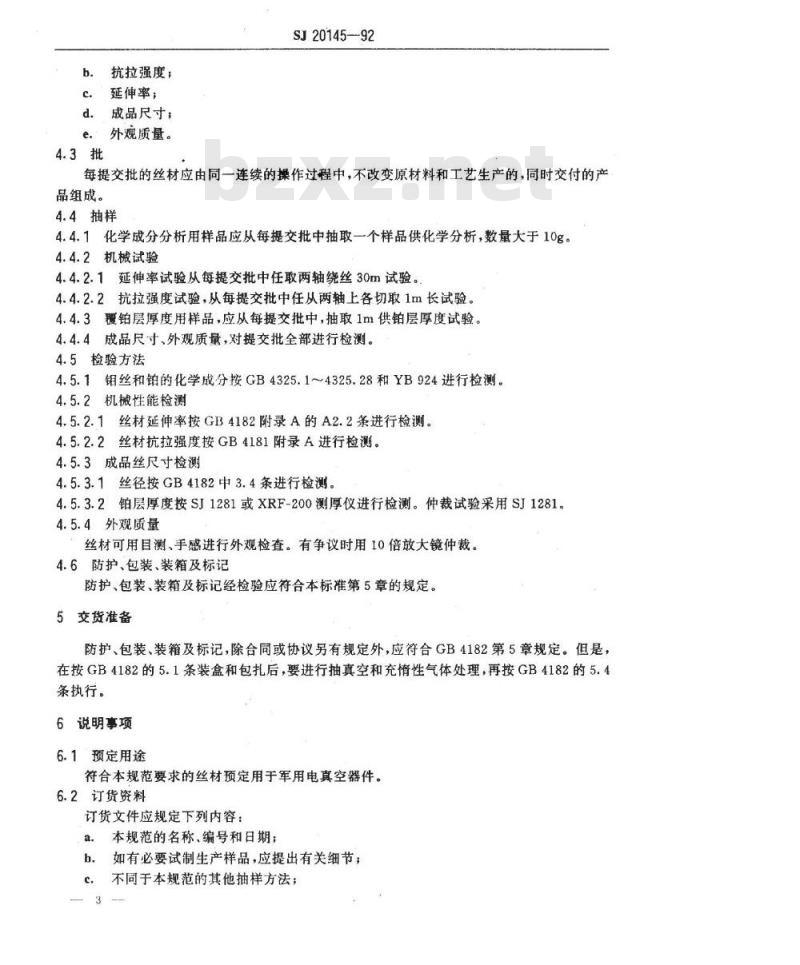

每提交批的丝材应由同一连续的操作过程中，不改变原材料和工艺生产的，同时交付的产品组成。
4.4抽样
4.4.1化学成分分析用样品应从每提交批中抽取一个样品供化学分析，数量大于10g。4.4.2机械试验
4.4.2.1延伸率试验从每提交批中任取两轴绕丝30m试验。4.4.2.2抗拉强度试验，从每提交批中任从两轴上各切取1m长试验。4.4.3覆铂层厚度用样品，应从每提交批中，抽取1m供铂层厚度试验。4.4.4成品尺寸、外观质量，对提交批全部进行检测。4.5检验方法
4.5.1钼丝和铂的化学成分按GB4325.1~4325.28和YB924进行检测。4.5.2机械性能检测
4.5.2.1丝材延伸率按GB4182附录A的A2.2条进行检测。4.5.2.2丝材抗拉强度按GB4181附录A进行检测。4.5.3成品丝尺寸检测
4.5.3.1丝径按GB4182中3.4条进行检测。4.5.3.2铂层厚度按SJ1281或XRF-200测厚仪进行检测。仲裁试验采用SJ1281。4.5.4外观质量
丝材可用目测、手感进行外观检查。有争议时用10倍放大镜仲裁。4.6防护、包装、装箱及标记
防护、包装、装箱及标记经检验应符合本标准第5章的规定。5交货准备
防护、包装、装箱及标记，除合同或协议另有规定外，应符合GB4182第5章规定。但是，在按GB4182的5.1条装盒和包扎后，要进行抽真空和充情性气体处理，再按GB4182的5.4条执行。
6说明事项
6.1预定用途
符合本规范要求的丝材预定用于军用电真空器件。6.2订货资料
订货文件应规定下列内容：
本规范的名称、编号和日期：
如有必要试制生产样品，应提出有关细节；h.
不同于本规范的其他抽样方法；c
需要材料的数量。

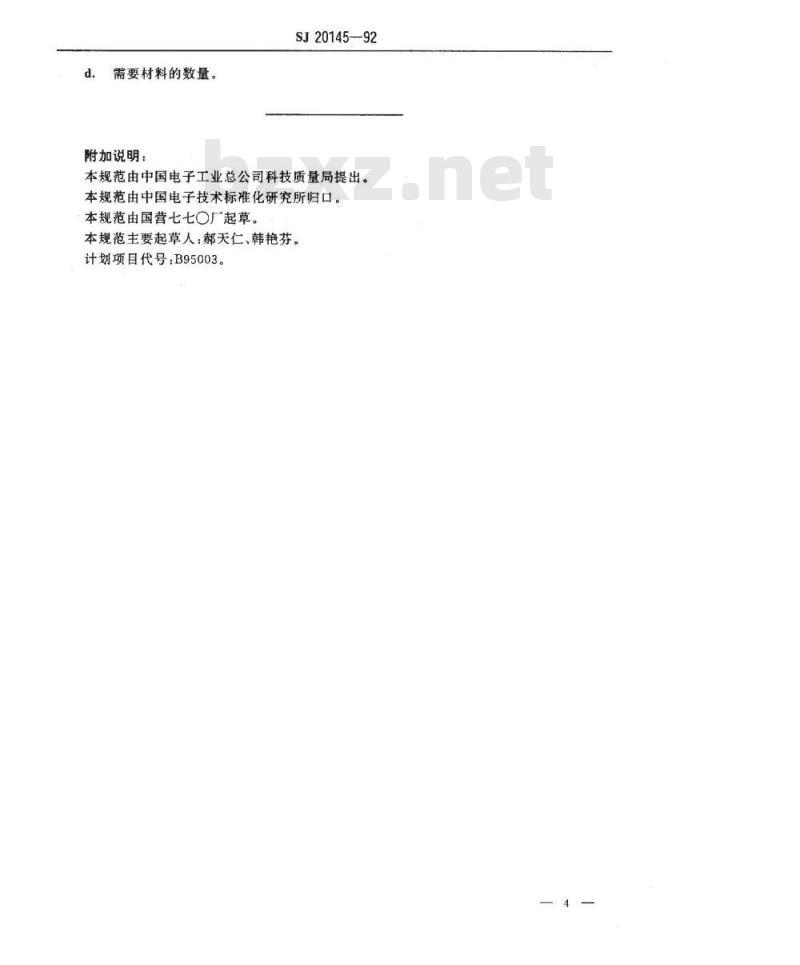

附加说明：
SJ20145—92
本规范由中国电子工业总公司科技质量局提出。本规范由中国电子技术标准化研究所归口。本规范由国营七七○厂起草。
本规范主要起草人：郝天仁、韩艳芬。计划项目代号：B95003。
