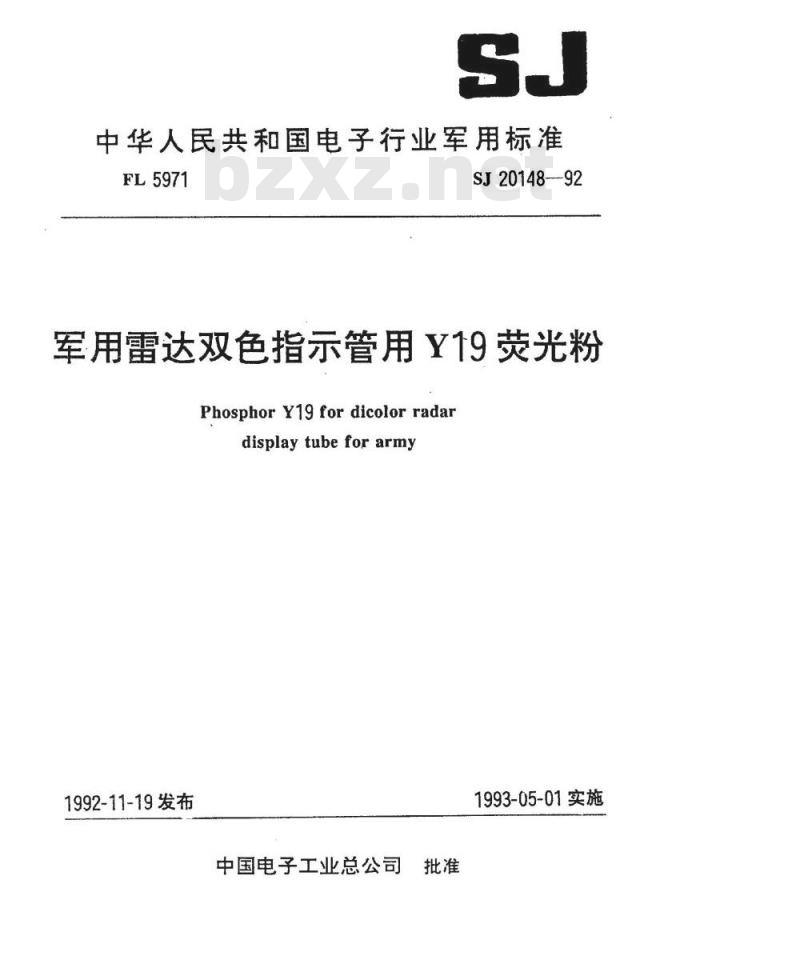

【电子行业标准(SJ)】 军用雷达双色指示管用Ｙ１９荧光粉

中华人民共和国电子行业军用标准FL5971
SJ20148—92
军用雷达双色指示管用Y19荧光粉PhosphorY19fordicolorradan
displaytubeforarmy
1992-11-19发布
中国电子工业总公司
1993-05-01实施

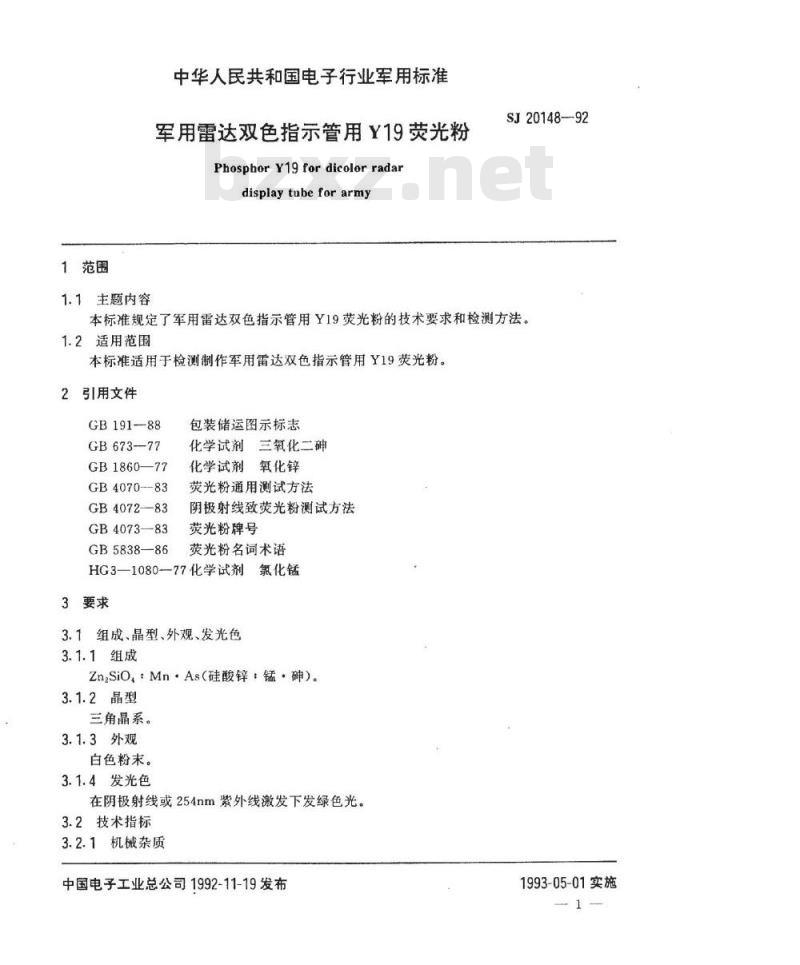

1范围
1.1主题内容
中华人民共和国电子行业军用标准军用雷达双色指示管用Y19荧光粉Phosphor Y19for dicolorradardisplaytube for army
SJ20148-92
本标准规定了军用雷达双色指示管用Y19荧光粉的技术要求和检测方法。1.2适用范围
本标准适用于检测制作军用雷达双色指示管用Y19荧光粉。引用文件
GB191-88
GB673-77
GB1860—77
GB4070—-83
GB4072-—83
GB4073-83
GB5838—86
包装储运图示标志
化学试剂三氧化二碑
化学试剂氧化锌
荧光粉通用测试方法
阴极射线致荧光粉测试方法bzxz.net
荧光粉牌号
荧光粉名词术语
HG3—1080-77化学试剂氯化锰
3要求
3.1组成、晶型、外观、发光色
3.1.1组成
Zn,SiO,：Mn·As（硅酸锌，锰·砷）。3.1.2晶型
三角晶系。
3.1.3外观
白色粉末。
3.1.4发光色
在阴极射线或254nm紫外线激发下发绿色光。3.2技术指标
3.2.1机械杂质
中国电子工业总公司1992-11-19发布1993-05-01实施

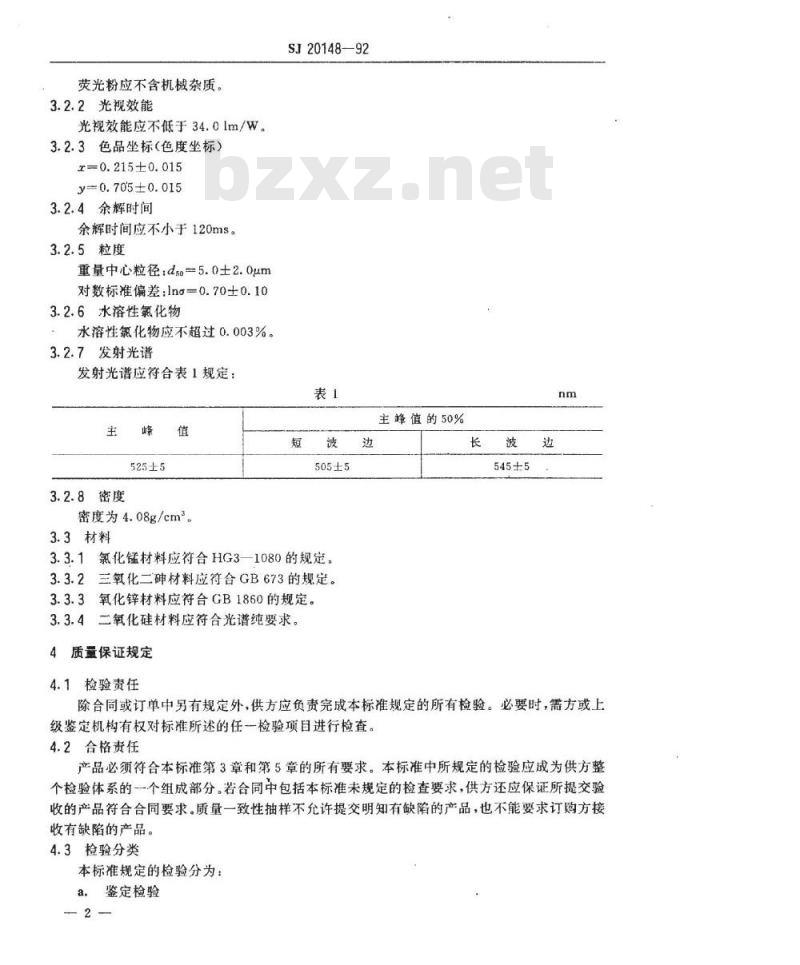

荧光粉应不含机械杂质。
3.2.2光视效能
光视效能应不低于34.0lm/W。
3.2.3色品坐标（色度坐标）
r0.215±0.015
y=0.705±0.015
3.2.4余辉时间
余辉时间应不小于120ms。
3.2.5粒度
重量中心粒径：dg=5.0士2.0um
对数标准偏差：lng=0.70±0.103.2.6水溶性氧化物
水溶性氟化物应不超过0.003%。3.2.7发射光谱
发射光谱应符合表1规定：
525上5
3.2.8密度
密度为4.08g/cm%
3.3材料
SJ20148—92
505±5
3.3.1氟化锰材料应符合HG3一1080的规定。3.3.2三氧化二砷材料应符合GB673的规定。3.3.3氧化锌材料应符合GB1860的规定。3.3.4二氧化硅材料应符合光谱纯要求。质量保证规定
4.1检验责任
主蜂值的50%
545±5
除合同或订单中另有规定外，供方应负责完成本标准规定的所有检验。必要时，需方或上级鉴定机构有权对标准所述的任一检验项目进行检查。4.2合格责任
产品必须符合本标准第3章和第5章的所有要求。本标准中所规定的检验应成为供方整个检验体系的一个组成部分。若合同中包括本标准未规定的检查要求，供方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。
4.3检验分类
本标准规定的检验分为：
a，鉴定检验
b.质量--致性检验

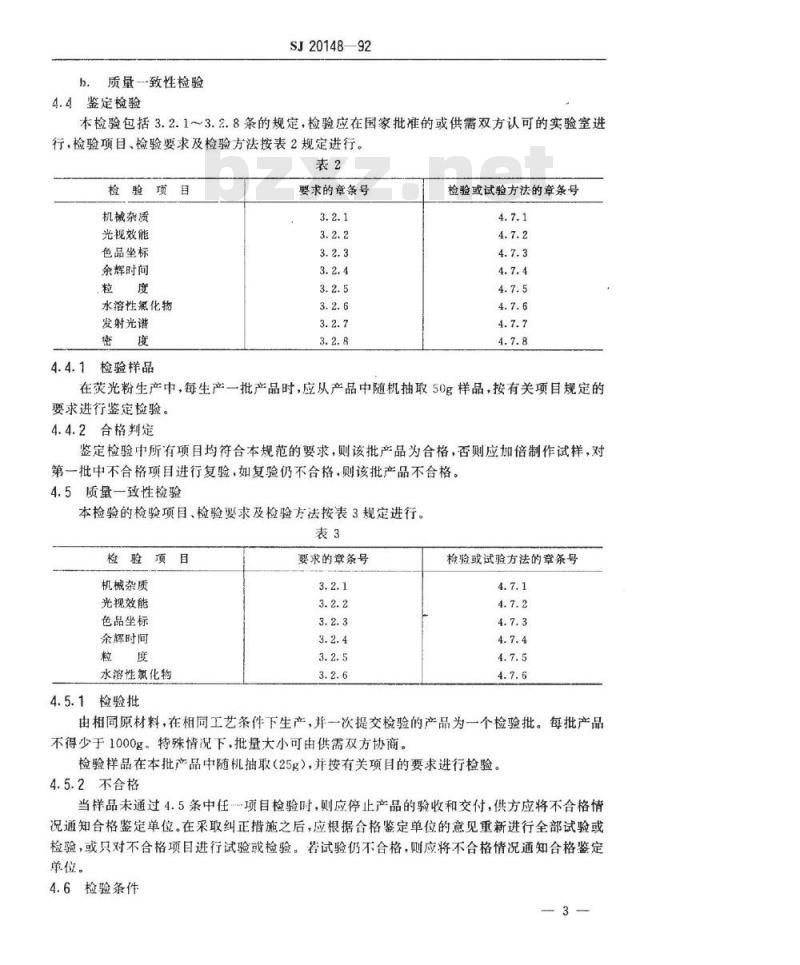

4.4鉴定检验
SJ20148—92
本检验包括3.2.1～3.2.8条的规定，检验应在国家批准的或供需双方认可的实验室进行，检验项目、检验要求及检验方法按表2规定进行。表2
检验项目
机械杂质
光视效能
色品坐标
余辉时间
水溶性氯化物
发射光谱
4.4.1检验样品
要求的章条号
检验或试验方法的章条号
在荧光粉生产中，每生产一批产品时，应从产品中随机抽取50g样品，按有关项目规定的要求进行鉴定检验。
4.4.2合格判定
鉴定检验中所有项目均符合本规范的要求，则该批产品为合格，否则应加倍制作试样，对第一批中不合格项目进行复验，如复验仍不合格，则该批产品不合格。4.5质量一致性检验
本检验的检验项目、检验要求及检验方法按表3规定进行。表3
检验项目
机械杂质
光视效能
色品坐标
余辉时间
水溶性氯化物
4.5.1检验批
要求的章条号
检验或试验方法的章条号
由相同原材料，在相同工艺条件下生产，并一次提交检验的产品为一个检验批。每批产品不得少于1000g。特殊情况下，批量大小可由供需双方协商。检验样品在本批产品中随机抽取（25g），并按有关项目的要求进行检验。4.5.2不合格
当样品未通过4.5条中任项目检验时，则应停止产品的验收和交付，供方应将不合格情况通知合格鉴定单位。在采取纠正措施之后，应根据合格鉴定单位的意见重新进行全部试验或检验，或只对不合格项目进行试验或检验。若试验仍不合格，则应将不合格情况通知合格鉴定单位。

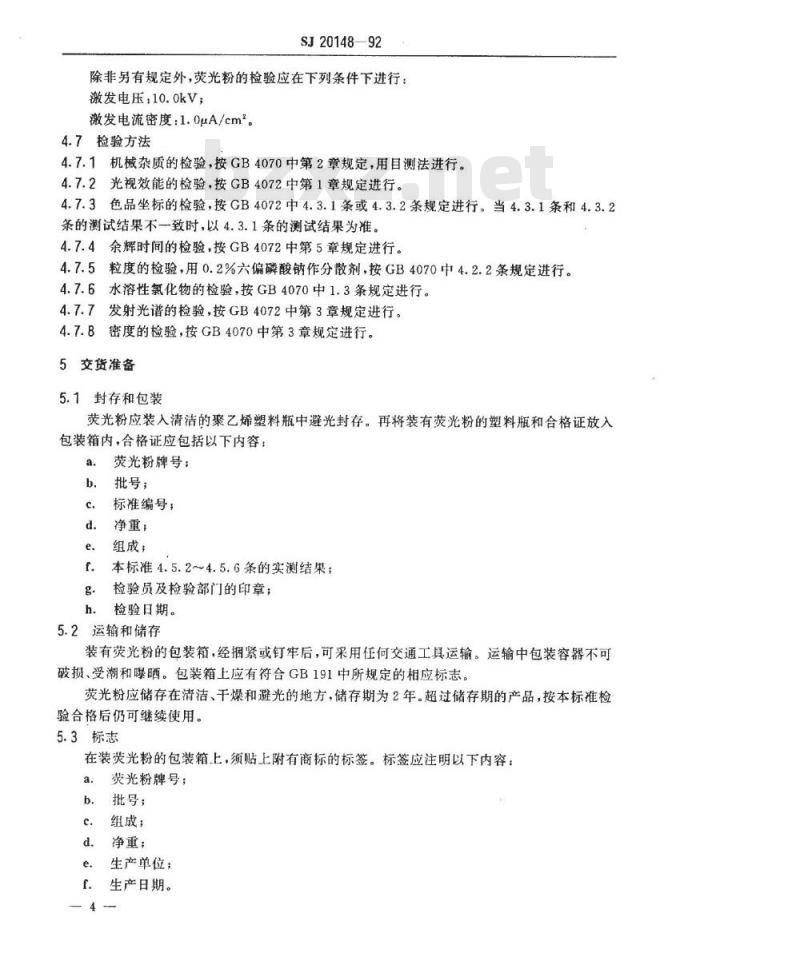

4.6检验条件
SJ2014892
除非另有规定外，荧光粉的检验应在下列条件下进行：激发电压：10.0kV；
激发电流密度：1.0uA/cm。
4.7检验方法
4.7.1机械杂质的检验，按GB4070中第2章规定，用目测法进行。4.7.2光视效能的检验，按GB4072中第1章规定进行。4.7.3色品坐标的检验，按GB4072中4.3.1条或4.3.2条规定进行。当4.3.1条和4.3.2条的测试结果不一致时，以4.3.1条的测试结果为准。4.7.4余辉时间的检验，按GB4072中第5章规定进行。4.7.5
粒度的检验，用0.2%六偏磷酸钠作分散剂，按GB4070中4.2.2条规定进行。4.7.6水溶性氯化物的检验，按GB4070中1.3条规定进行。发射光谱的检验，按GB4072中第3章规定进行。4.7.7
4.7.8密度的检验，按GB4070中第3章规定进行。5交货准备
5.1封存和包装
荧光粉应装入清洁的聚乙烯塑料瓶中避光封存。再将装有荧光粉的塑料瓶和合格证放入包装箱内，合格证应包括以下内容：a.
荧光粉牌号：
批号；
标准编号：
净重；
组成；
本标准4.5.2~4.5.6条的实测结果；检验员及检验部门的印章；
检验日期。
5.2运输和储存
装有荧光粉的包装箱，经捆紧或钉牢后，可采用任何交通工具运输。运输中包装容器不可破损、受潮和曝晒。包装箱上应有符合GB191中所规定的相应标志。荧光粉应储存在清洁、干燥和避光的地方，储存期为2年。超过储存期的产品，按本标准检验合格后仍可继续使用。
5.3标志
在装荧光粉的包装箱上，须贴上附有商标的标签。标签应注明以下内容：a.
荧光粉牌号；
批号：
组成；
净重；
生产单位；
生产日期。
6说明事项
6.1预定用途
SJ20148—92
本标准所规定的荧光粉产品，预定用于制作军用雷达双色指示管的荧光屏，也可用于制作其它显示管的荧光屏。
6.2订货文件内容
订货单或采购文件，应规定如下内容：本标准的名称、编号及日期
产品牌号；
产品数量；
储存稳定性。
按本标准订购材料时，应注明产品的储存期。附加说明：
本标准由中国电子工业总公司科技质量局提出。本标准由中国电子技术标准化研究所归口。本标准由中国电子技术标准化研究所和国营七七三厂负责起草。本标准主要起草人：李素芳、周元标、熊永宽、孙铁、朱林生。计划项目代号：B05007。
