【电子行业标准(SJ)】 电子器件用钨丝规范

中华人民共和国电子行业军用标准FL9535
电子器件用
SJ20143-92
钨、钼、覆铂钼、镍材
1992-11-19发布
中国电子工业总公司
1993-05-01实施

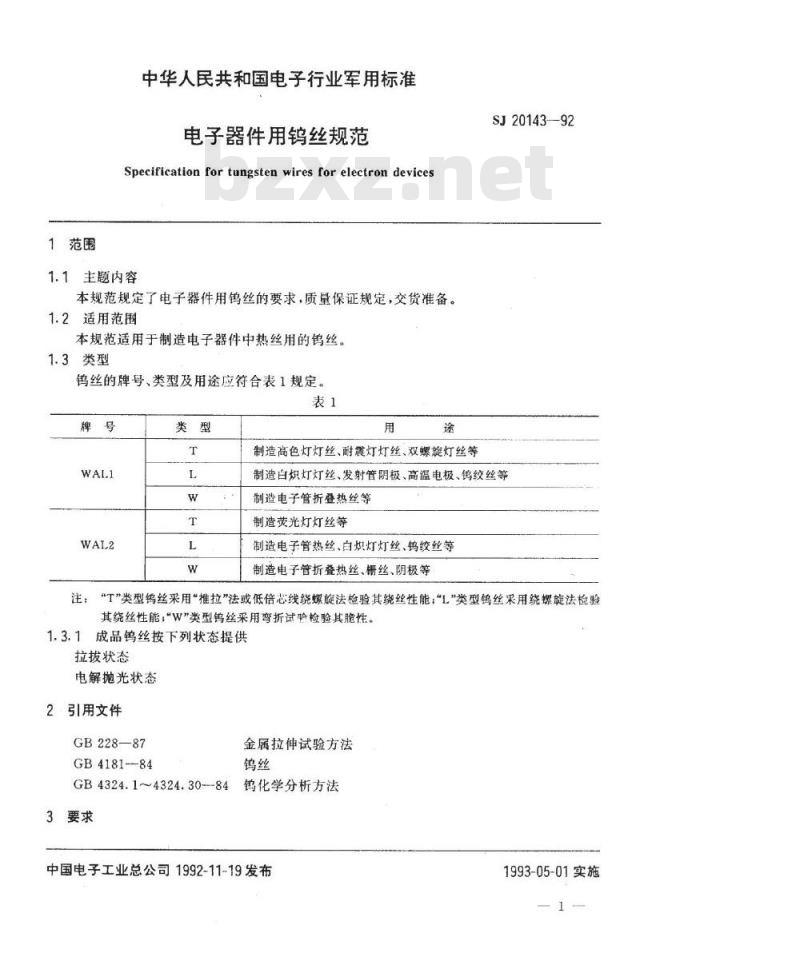

1范围
中华人民共和国电子行业军用标准电子器件用钨丝规范
Specificationfortungstenwiresforelectrondevices1.1主题内容
本规范规定了电子器件用钨丝的要求，质量保证规定，交货准备。1.2适用范围
本规范适用于制造电子器件中热丝用的曾丝1.3类型
钨丝的牌号、类型及用途应符合表1规定。表1
制造高色灯灯丝、耐震灯灯丝、双螺旋灯丝等SJ20143—92
制造白炽灯灯丝、发射管阴极、高温电极、钨绞丝等制造电子管折叠热丝等
制造荧光灯灯丝等
制造电子管热丝、白炽灯灯丝、钨绞丝等制造电子管折叠热丝、栅丝、阴极等注：（“T”类型钨丝采用“推拉”法或低倍芯线绕螺旋法检验其绕丝性能；“L\类型钨丝采用绕螺旋法检验其绕丝性能，“W\类型钨采用弯折试验检验其脆性。1.3.1
成品钨丝按下列状态提供
拉拔状态
电解抛光状态
2引用文件
GB228—87
GB4181--84
GB4324.1~4324.30--84
3要求
金属拉伸试验方法
钨化学分析方法
中国电子工业总公司1992-11-19发布1993-05-01实施

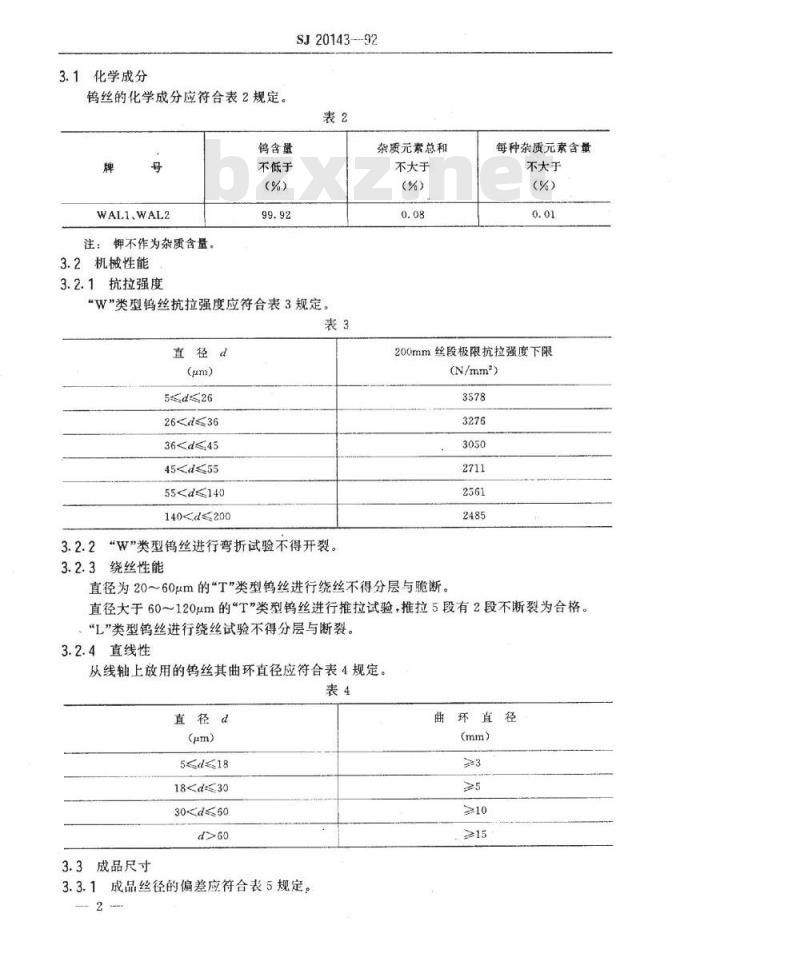

3.1化学成分
钨丝的化学成分应符合表2规定。钨含量
WAL1,WAL2
注：钾不作为杂质含量。
3.2机械性能
3.2.1抗拉强度
不低于
SJ20143-92
杂质元索总和
不大于
（%）
“W\类型钨丝抗拉强度应符合表3规定。表3
直径d
364555140d≤200
“W\类型钨丝进行弯折试验不得开裂。3.2.2
3.2.3绕丝性能
每种杂质元素含量
不大于
200mm丝段极限抗拉强度下限
(N/mm*)
直径为20～60um的“T”类型钨丝进行绕丝不得分层与脆断。直径大于60～120um的“T”类型钨丝进行推拉试验，推拉5段有2段不断裂为合格。“L”类型钨丝进行绕丝试验不得分层与断裂。3.2.4直线性
从线轴上放用的钨丝其曲环直径应符合表4规定。表4
直径d
3.3成品尺寸
3.3.1成品丝径的偏差应符合表5规定。2
曲环直径
直径d
18300<350
350<500
500200mm丝段重量
0.075~0.30
>0.30~19.39
>19.39~272.71
>272.71~371.19

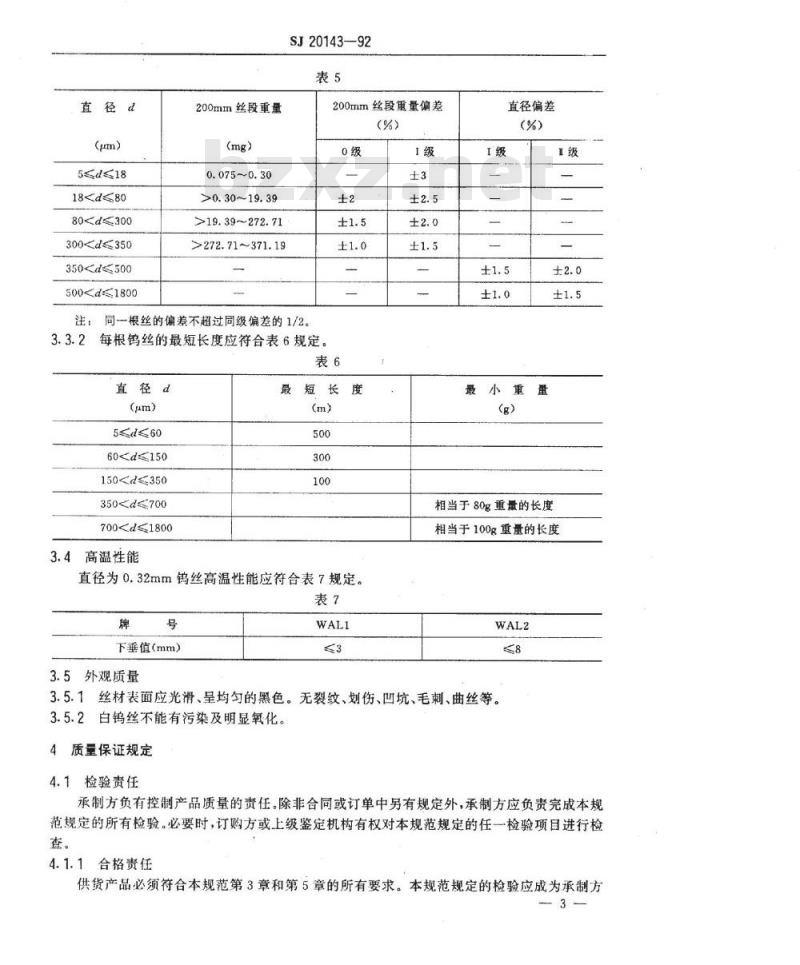

SJ20143—92
200mm丝段重量偏差
注：同一根丝的偏差不超过同级偏差的1/2。3.3.2每根钨丝的最短长度应符合表6规定。表6
直径d
601503507003.4高温性能
最短长度
直径为0.32mm钨丝高温性能应符合表7规定。表7
下垂值（mm）
3.5外观质量
直径偏差
最小重
相当于80g重量的长度
相当于100g重量的长度
3.5.1丝材表面应光滑、呈均匀的黑色。无裂纹、划伤、凹坑、毛刺、曲丝等。3.5.2白钨丝不能有污染及明显氧化。质量保证规定
4.1检验责任
承制方负有控制产品质量的责任。除非合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范规定的任一一检验项目进行检查。
4.1.1合格责任
供货产品必须符合本规范第3章和第5章的所有要求。本规范规定的检验应成为承制方3
SJ20143—92

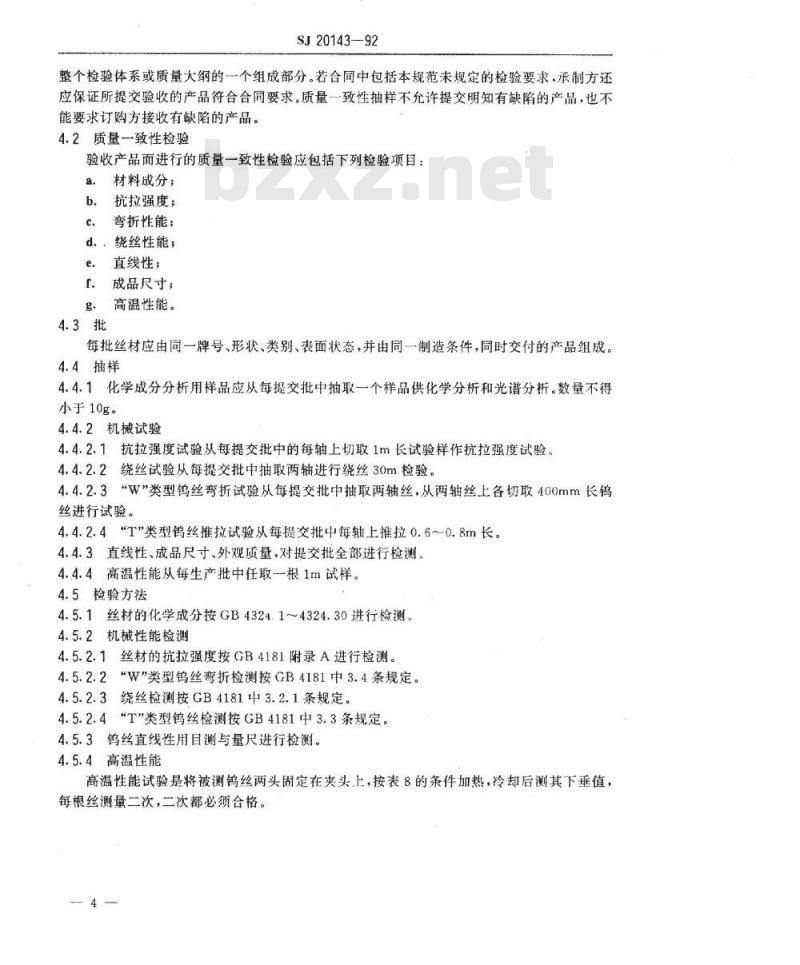

整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合回要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2质量一致性检验
验收产品而进行的质量一致性检验应包括下列检验项目：a.
材料成分；
抗拉强度；
弯折性能；
d.绕丝性能；
直线性；
成品尺寸：
g．高温性能。
每批丝材应由同一牌号、形状、类别、表面状态，并由同一制造条件，同时交付的产品组成。4.4抽样
4.4.1化学成分分析用样品应从每提交批中抽取一个样品供化学分析和光谱分析。数量不得小于10g。
4.4.2机械试验
4.4.2.1抗拉强度试验从每提交批中的每轴上切取1m长试验样作抗拉强度试验。4.4.2.2绕丝试验从每提交批中抽取两轴进行绕丝30m检验。4.4.2.3W”类型钨丝弯折试验从每提交批中抽取两轴丝，从两轴丝上各切取400mm长钨丝进行试验。
4.4.2.4“T”类型钨丝推拉试验从每提交批中每轴上推拉0.6~0.8m长。4.4.3直线性、成品尺寸、外观质量，对提交批全部进行检测。4.4.4高温性能从每生产批中任取-根1m试样。4.5检验方法
4.5.1丝材的化学成分按GB4324.1~～4324.30进行检测。4.5.2机械性能检测
4.5.2.1丝材的抗拉强度按GB4181附录A进行检测。4.5.2.2“W”类型钨丝弯折检测按GB4181中3.4条规定。4.5.2.3绕丝检测按GB4181中3.2.1条规定。4.5.2.4“T”类型钨丝检测按GB4181中3.3条规定。4.5.3钨丝直线性用目测与量尺进行检测。4.5.4高温性能
高温性能试验是将被测钨丝两头固定在夹头上，按表8的条件加热，冷却后测其下垂值，每根丝测量二次，二次都必须合格。牌
SJ20143-92
加热温度
4.5.5丝材的偏差按GB4181中3.7条试验。保持时间
4.5.6每轴和卷丝材最短长度按复绕机计数或净重的对应长度为测量值。4.5.7外观质量
丝材外观用目测、手感或10倍放大镜检测。保护气体
4.5.8需方在收到产品之日起三个月内按本规范进行验收，如有不合格，双方共同鉴定，如不合格，则为不合格。
4.6包装、装箱和标记经检验应符合第5章的规定。5交货准备
5.1包装
丝材的包装按GB4181中2.9条进行后，再按GB4181中5.1条进行。5.2装箱和标记免费标准bzxz.net
丝材按GB4181中5.2条、5.3条、5.4条进行装箱和标记。6说明事项
订货文件应规定下列内容：
本规范的名称、编号和日期：
材料成分、类型、牌号、表面状态，本规范未规定的尺寸及偏差；
材料供货形式（线、轴、卷）。附加说明：
本规范由中国电子工业总公司科技质量局提出。本规范由中国电子技术标准化研究所归口。本规范由国营七四五厂起草。
本规范主要起草人：侯伍满、韩艳芬。计划项目代号：B05012。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
