【电子行业标准(SJ)】 低熔焊接玻璃粉

中华人民共和国机械电子工业部部标准SJ3231--89
低熔焊接玻璃粉及其测试方法
1989-03-20发布
1989-03-25实施

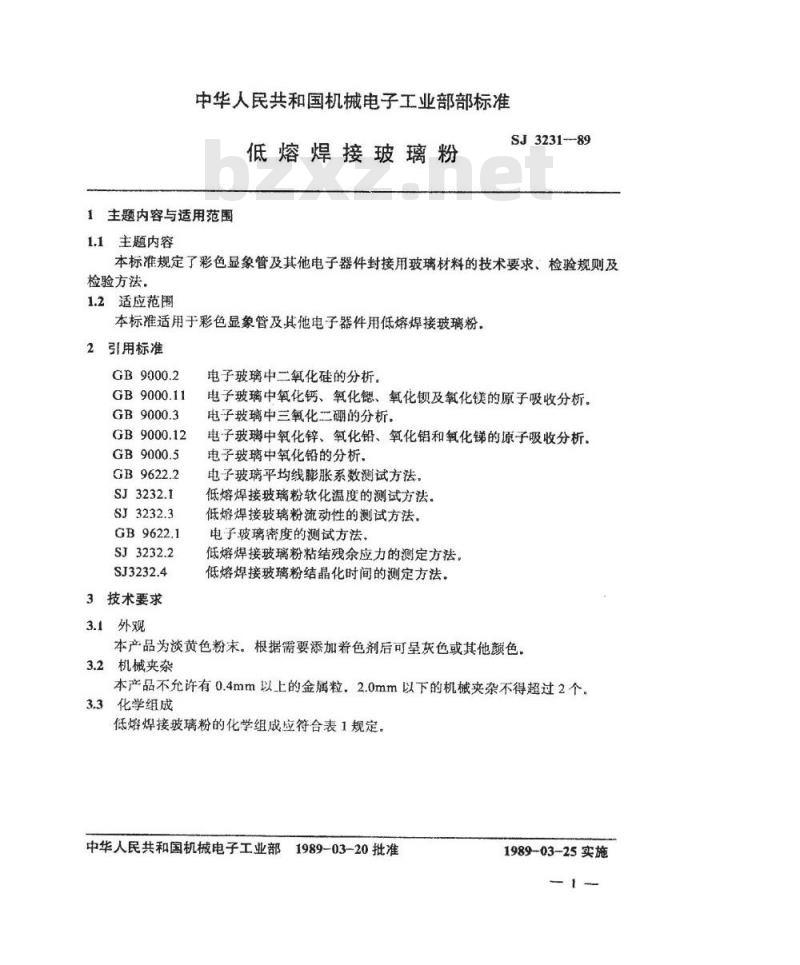

中华人民共和国机械电子工业部批准中华人民共和国机械电子工业部部标准低熔焊接玻璃粉
1主题内容与适用范围
1.1主题内容
SJ3231-89
本标准规定了彩色显象管及其他电子器件封接用玻璃材料的技术要求、检验规则及检验方法。
1.2适应范围
本标准适用于彩色显象管及其他电子器件用低熔焊接玻璃粉。2引用标准
GB9000.11
GB9000.12
3技术要求
3.1外观
电子玻璃中二氧化硅的分析。
电子玻璃中氧化钙、氧化锶、氧化锁及氧化镁的原子吸收分析。电子玻璃中三氧化二硼的分析，电子玻璃中氧化锌、氧化铅、氧化铝和氧化锑的原子吸收分析。电子玻璃中氧化铅的分析。
电子玻璃平均线膨胀系数测试方法低熔焊接玻璃粉软化温度的测试方法，低熔焊接玻璃粉流动性的测试方法。电子玻璃密度的测试方法，
低熔焊接玻璃粉粘结残余应力的测定方法。低熔焊接玻璃粉结晶化时间的测定方法。本产品为淡黄色粉末。根据需要添加着色剂后可呈灰色或其他颜色。3.2机械夹杂
本产品不允许有0.4mm以上的金属粒，2.0mm以下的机械夹杂不得超过2个。3.3化学组成
低熔焊接玻璃粉的化学组成应符合表1规定。中华人民共和国机械电子工业部31989-03-20批准
1989-03-25实施

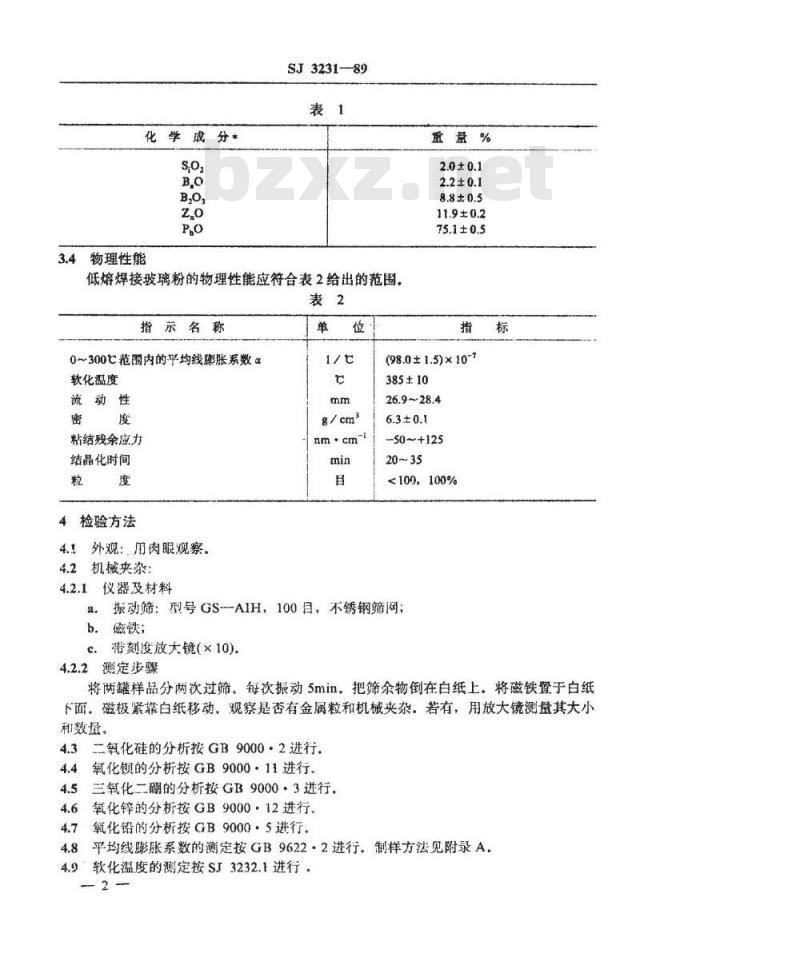

化学成分*
3.4物理性能
SJ3231--89
低熔焊接玻璃粉的物理性能应符合表2给出的范围。表2
指示名称
0~300七范围内的平均线膨胀系数α软化温度
流动性
粘结残余应力
结晶化时间
检验方法
外观：用肉眼观察.
机械夹杂：
仪器及材料
nm·cm~i
量量%
11.9±0.2
75.1±0.5
(98.0±1.5)×10~7
385±10
26.9~28.4
-50~+125
<100，100%
a。振动筛：型号GS一AIH，100目，不锈钢筛网；b.您铁；
带刻度放大镜(×10)。
4.2.2测定步骤
将两罐样品分两次过筛。每次振动5min。把筛余物倒在白纸上。将磁铁置于白纸下面，磁极紧靠白纸移动，观察是否有金属粒和机械夹杂，若有，用放大镜测量其大小和数量。
4.3二氧化硅的分析按GB9000·2进行。4.4
氧化钡的分析按GB9000·11进行。4.5三氧化二硼的分析按GB9000·3进行，氧化锌的分析按GB9000·12进行4.6
氧化铅的分析按GB9000·5进行。4.8平均线膨胀系数的测定按GB9622·2进行。制样方法见附录A。4.9软化温度的测定按SJ3232.1进行。2
SJ3231-89

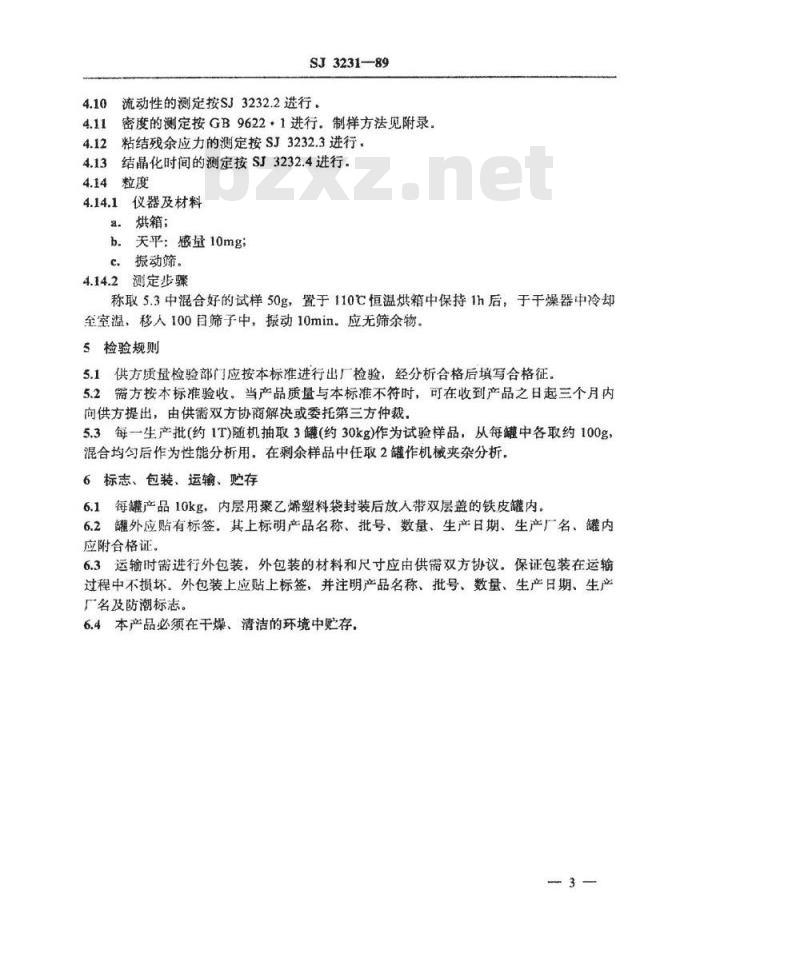

流动性的测定按SJ3232.2进行。密度的测定按GB9622·1进行．制样方法见附录，4.11
粘结残余应力的测定按SJ3232.3进行，结晶化时间的测定按SJ3232.4进行。4.14
4.14.1仪器及材料
a烘箱；
b.天平：感量10mg；
c.振动筛。
4.14.2测定步骤
称取5.3中混合好的试样50g，置于110℃恒温烘箱中保持1h后，于干燥器中冷却至室溢，移人100自筛子中，振动10min。应无筛余物。5检验规则
5.1供方质量检验部门应按本标准进行出厂检验，经分析合格后填写合格征。5.2需方按本标准验收，当产品质量与本标准不符时，可在收到产品之日起三个月内向供方提出，由供需双方协商解决或委托第三方仲裁。5.3每一生产批（约1T）随机抽取3罐（约30kg）作为试验样品，从每罐中各取约100g混合均匀后作为性能分析用。在剩余样品中任取2罐作机械夹杂分析。6标志、包装、运输、购存Www.bzxZ.net
6.1每罐产品10kg，内层用聚乙烯塑料袋封装后放人带双层盖的铁皮罐内。6.2罐外应贴有标签。其上标明产品名称、批号、数量、生产日期、生产厂名、罐内应附合格证。
6.3运输时需进行外包装，外包装的材料和尺寸应由供需双方协议。保证包装在运输过程中不损坏。外包装上应贴上标签，并注明产品名称、批号、数量、生产日期、生产厂名及防潮标志。
6.4本产品必须在干燥、清洁的环境中贮存，3
1仪器及材料
SJ3231-89

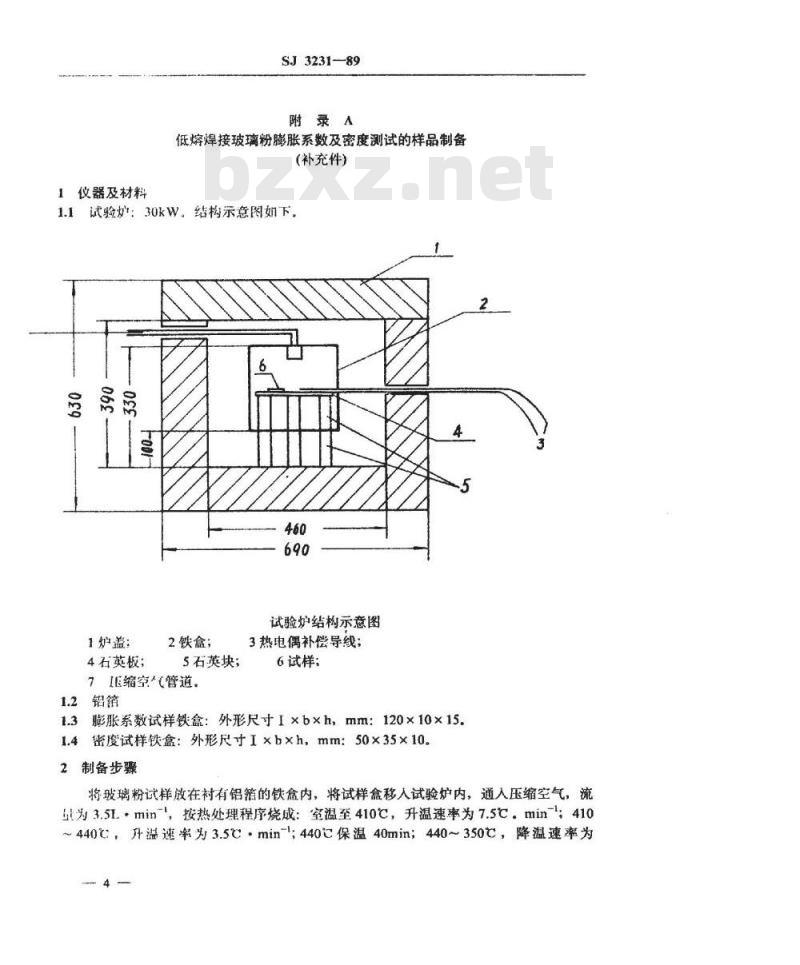

附录A
低熔焊接玻璃粉膨胀系数及密度测试的样品制备(补充件)
1.1试验炉：30kW。结构示意图如下0
试验炉结构示意图
1炉盖：
4石英板；
2铁盒；
5石英块；
7缩空气管道
1.2铝箔
3热电偶补偿导线；
6试样：
1.3膨胀系数试样铁盒：外形尺寸I×b×h，mm：120×10×15.1.4密度试样铁盒：外形尺寸I×b×h，mm：50×35×10。2制备步骤
将玻璃粉试样放在衬有铝箱的铁盒内，将试样盒移人试验炉内，通入压缩空气，流为3.5L·min，按热处理程序烧成：室温至410℃，升温速率为7.5℃。min-1；410440℃，升溢速率为3.5℃·min~；440C保温40min；440~350℃，降温速率为SJ3231-89
2.5℃·min~；然后切断电源，关闭压缩空气，冷却至空温，取出试样毛坏。密度测试用样品磨去铝箔即可。膨胀系数测试样品按所需尺寸加工磨制。附加说明：
本标准由机械电子工业部电子标准化研究所归口本标准由4400厂负责起草。
本标准主要起草人史季芬、李广会。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
