【交通行业标准(JT)】 水运工程混凝土试验规程

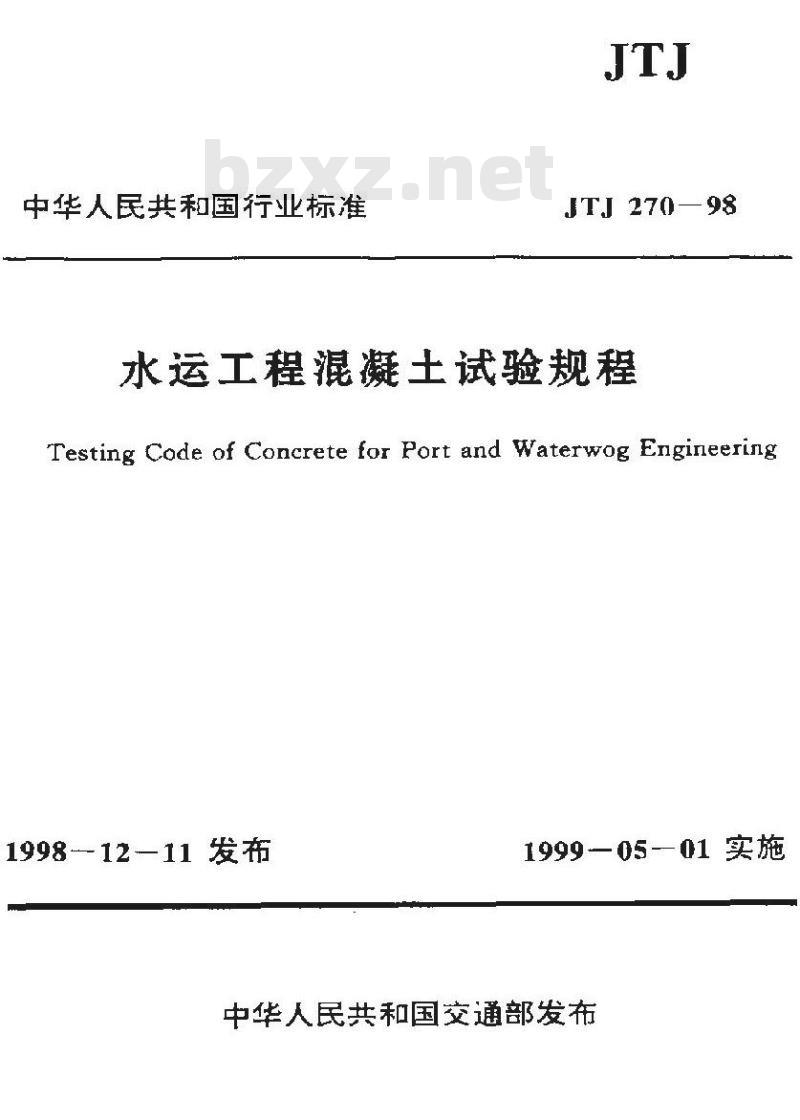

中华人民共和国行业标准
JTJ 270—98
水运工程混凝土试验规程
Testing Code of Concrete for Port and Waterwog Engineering1998-12—11 发布
1999—05-－01 实施
中华人民共和国交通部发布

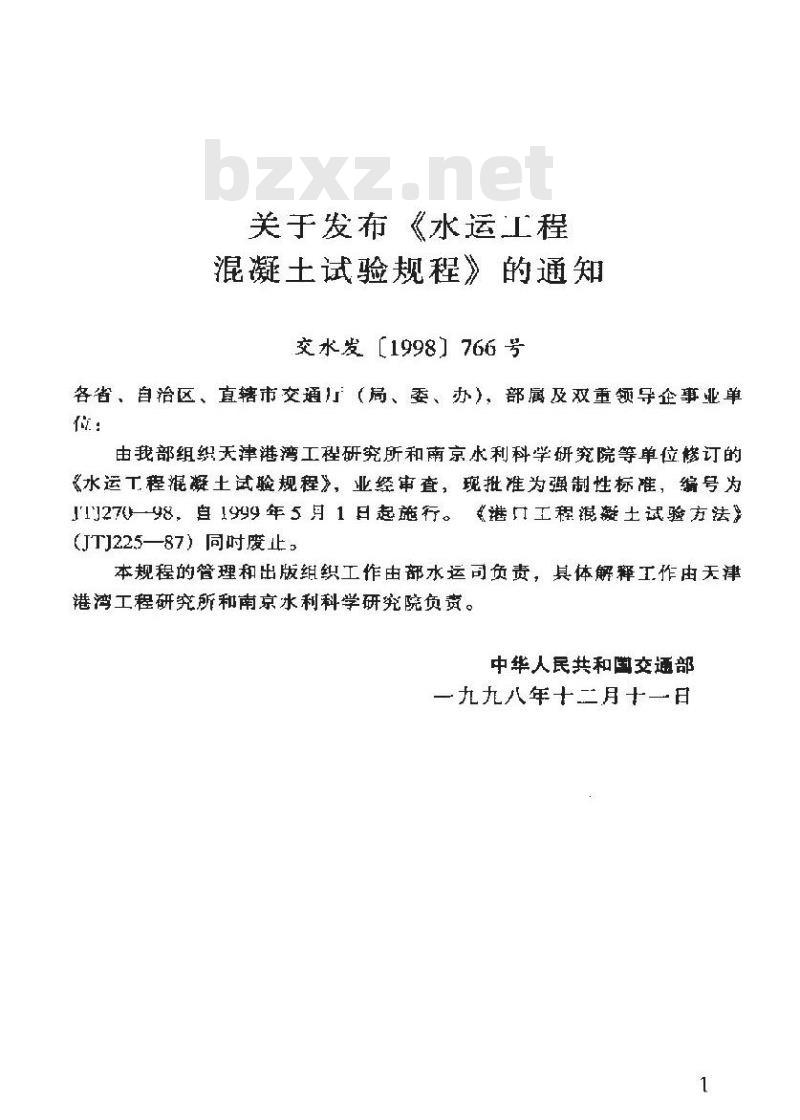

关于发布《水运工程
混凝土试验规程》的通知
交水发【1998】766号
各省、自治区、直辖市交通厅（局、委、办）部属及双重领导企事业单：
由我部组织天津港湾工程研究所和南京水利科学研究院等单位修订的水运工程混凝土试验规程》，业经审查，现批准为强制性标准，编号为11J270一98，自 1999年5月1日起施行。港寸工程混凝土试验方法(T225—87）同时废止：
本规程的管理和出版组织工作由部水运司负责，具体解释工作由天津港湾工程研究所和南京水利科学研究院负责。中华人民共和国交通部
一九九八年十二月十一日

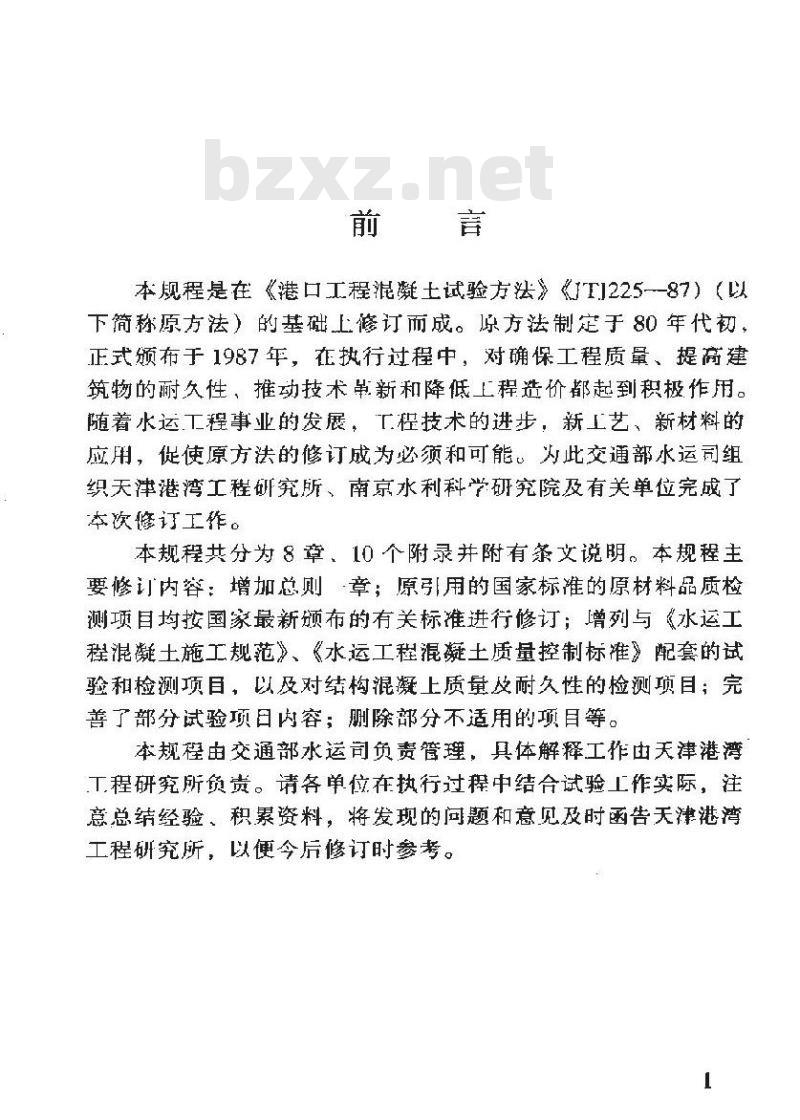

本舰程是在《港口工程混凝士试验方法》《1225--87）（以下简称原方法）的基础上修订而成。原方法制定于80年代初正式颁布于1987年，在执行过程中，对确保工程质量，提高建筑物的耐久性，推动技术帛新和降低上程造价都起到积极作用。随着水运工程事业的发展，「程技术的进步，新工艺、新材料的应用，促使原方法的修订成为必须和可能，为此交通部水运可组织天津港湾工程研究所、南京水利科学研究院及有关单位完成了本次修订工作。
本规程共分为8章，10个附录并附有黎文说明。本规程主要修订内萃：增加总则，章；原弓用的国家标准的原材料品质构测项目均按国家最新颁布的有关标准进行修订；增列与《水运工程混凝土施工规范》、《水运工程混凝土质量控制标准》配套的试验和检测项自，以及对结构混凝上质量及耐久性的检测项目：完菁了部分试验项目内容：删除部分不适用的项目等。本规程由交通部水运司负责管理，其体解释工作由天律港湾工程研究所负责。请各单位在执行过程中结合试验工作实际，注意总结经验，积累资料，将发现的问题和意见及时函告天津港湾工程研究所，以便今后修订时考。1

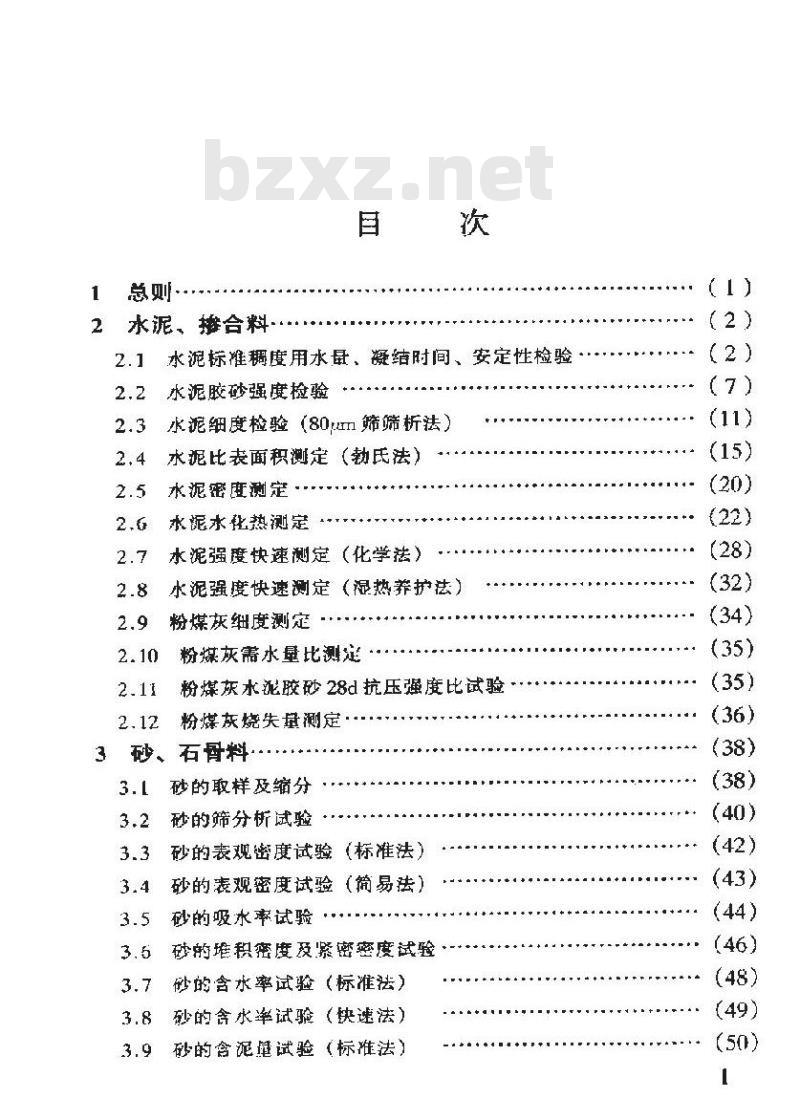

2水泥、搭合料
水泥标雄稠度用水量、凝结时间、安定性检验水泥胶砂强度检验
水泥细度检验（80m筛筛析法）
水泥比表面积测定（勃氏法）
水泥密度测定
水泥水化热测定
水混强度快速测定（化学法）
水泥强度快速测定（湿热养护法）粉煤灰细度测定
粉煤灰需水量比测定
粉煤灰水滤胶砂28d抗压强度比试验粉煤灰烧失量测定
砂、石骨料
砂的取样及缩分
砂的筛分析试验
砂的表观密度试验（标准法）
砂的表观密度试验（简易法）
砂的吸水率试验
砂的堆积密度及紧密密度试验
砂的含水率试验（标准法）
砂的含水率试验（快速法）

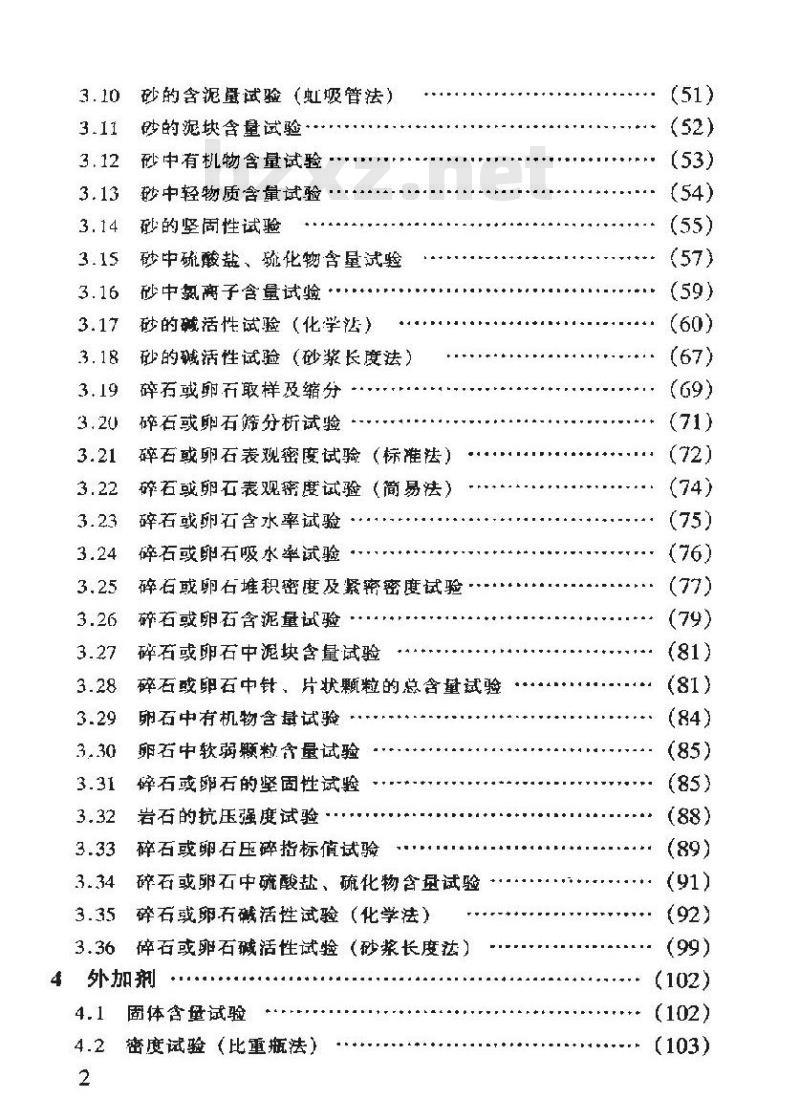

砂的食泥量试验（标准法）
砂的含泥虽试验（虹吸管法）
砂的泥块含量试验：
砂中有机物含量试验
轮中轻物质含量试验·
砂的坚固性试验
砂中硫酸盐、巯化物含量试验
砂中氯离子含量试验·
砂的碱活性试验（化学法)
砂的碱活性试验（砂浆长度法）碎石或卵石取样及缩分
碎石或卵石筛分析试验
碎石或卵石麦观密度试验（标准法）碎石惑卵石表观密度试验（简易法）碎石或卵石含水率试验
碎石或卵石吸水率试验
碎石或卵石堆积密度及紧密密度试验·碎石或卵石含泥量试验
碎石或卵石中泥块含量试验
碎石或卵石中针，片状题粒的总含量斌验卵石中有机物含基试验
卵若中软弱颗粒拿量试验
碎石惑石的坚固性试验
岩石的抗压强度试验
碎石或卵石压碎指标值试验
碎石或卵石中硫酸盐、硫化物含量试验碎石或卵右碱活性试验（化学法）碎石或卵石碱活性试验（砂浆长度法）4外加剂·
固体含量试验
密度试验（比重瓶法）
密度试验(精密比重计法）
细度试验
表面张力试验
泡沫性能试验（敢进罗氏泡沫仪法）泡沫性能试验（机摇法）
还原糖含量试验
5混凝士拌合物
混凝上试验室拌和方法
混凝士批合物稠度试验（落度法）混凝土拌合物稠度试验（维劫稠度法）混凝士拌合物泌水性试验
泵送混凝土拌合物压力泌水率测定混凝士拌合物凝结时间测定
混凝土拌合物含气量测定（气压法）混凝土拌合物含气量测定（水压法）混凝土拌合物含气革测定（密度法）混凝土拌合物密度测定
混凝十试件成型和养护
混凝土期落度损失试验
真空脱水混凝七试件成型与养护混凝土拌合物真空脱水率测定
离心混凝上抗压强度试件成型及养护6混凝土物理力学性能
混凝土立方体抗压强度试验
混凝土抗压强度快速试验（温水法）混凝土轴心抗压强度试验
离心混凝土抗压强度试验
混凝士轴心抗拉强度及极限拉伸率试验混凝土劈裂抗拉强度试验
混凝土抗折强度试验·
混凝土与钢筋握裘力试验
混凝土静力受压弹性模量试验
混凝土干缩（膨胀）试验
混凝土纵向限制膨胀（收缩）率测定混凝土粘结强度试验
混凝土受压徐变试验
7混凝土耐久性
混凝十抗冻性试验
混凝土动弹性模量试验
硬化混凝十中气泡鑫数测定
混凝1抗渗性试验
混凝土渗水高度试验
混凝工吸水率试验
钢筋在砂浆拌合物中的阳极极化试验钢筋在砂浆中的阳极极化试验
混凝土挑鼠离子渗透快速试验
混凝土碳化试验
混凝土中钢筋腐蚀快速试验（海水）混凝土中钢筋腐蚀快速试验（淡水）砂浆中钢筋腐蚀快速试验（海水砂浆中钢筋腐蚀快速试验（淡水）混凝十透气性试验
混凝士中砂浆的水溶性氣高子合含量测定混凝土中砂浆的氯离于总含量测定海砂、混凝十拌合物中氮离子含量的快速测定高强钢丝应力腐蚀破裂试验
8现场混凝士质量检验
超声波法检测混凝上均勾性
超声波法检测混凝土强度·
回弹法检测混凝土抗压度
超声回弹法推定混凝土抗压强度取芯法测定混凝强度
取芯法测定混凝土抗冻性·
取芯法测定混凝土抗渗性
取芯法测定混凝土气泡参数
射钉法检测建筑物混凝土强度
超声波检测混凝土裂缝深度·
超声法检测混凝上内部缺陷
混凝土中钢筋半电池电位测定·钢筋位置和保护层厚度测定·
混凝土温度测最（康铜-铜热电偶测温法）混凝上现场压水试验
混凝土拌合物水灰比及配合比分析（水洗法）混凝土拌合物水灰比分析（容量瓶法）混凝士中砂浆及粗骨料含试验
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录J
水泥砂浆试验
手工工筛试验操作方法
试验筛正系数测定方法·
混凝土试验数据处理·
水泥比表面积测定有关参数·
射钉装置标准状态的确定及检验超声检测设备的技术性能要求和检验水泥28d抗压强度预测公式的建立方法·专用测强公式的制定方法
本规程用词用语说明
本规程主编单位、参加单位和主要起草人附加说明
名单·
附条文说明·
1总则
1.0.1为了统-一水运工程混凝七质量的检验方法，促进企业提高管理水平，保证水运工程混凝上的质量和耐久性，制定本规程
1.0.2本规程适用于水运厂程中混凝主的质量和励久性的检验和控制。其中通航与修造船厂下程可参照执行。1.0.3水运工程混凝主的质检验和控制除应符合本规程外，尚应符合国家现行标准的有关规定。2水泥、掺合料
2.1水泥标准稠度用水整、凝结时间、安定性检验2.1.1目的及适用范围：
测定水泥标准开度用水量、凝结时间和由游离氧化钙造成的体积安定性。
适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥以及指定采用木方法的其他品种水泥。
2.1.2试验仪器设备及材料：
水泥净浆搅拌机：符合GB3350.8的要求，净浆标准稿度与凝结时间测定仪符合GB3350,看的要求。或技术参数符合该标准要求的凝结时间自动测定仪。沸煮箱：有效容积约为410mm×240mm×310rrm，150
玻璃板
骏璃板
图2.1.2-1雷氏来：（单位：mm）1-指针2-环模
篦板与
加热器之间的距离大于50im，箱的内层出不易锈蚀的金属材料制成，能在30上5min内将箱内的试验用水由室温升至沸腾状态并可保持沸腾3以上，整个试验过程中不需要补充水量。雷氏夹由铜质材料制，其-
结构如图2.1.2-1。当一根指针的根部先悬挂在一根金属丝或尼龙丝工，另一根指针的根部再挂工300g质量的码时，两根指针的
尖距离增加应在17.5±2.5mm
范围以内， 即 2 17.5±2.5mm s
luunliliad
图2.1.2-3雷氏夹膨胀值测品
图2.1.2-2臀氏来受力示意图
(见图2.1.2-2)1当去掉
磁码后针尖的距离能恢复
至挂码前的状态。
量水器：最小刻度为
-7 0.1mL，精度 1%
天平：能准确称量至
湿汽养护箱：应能使
温度控制在20±3℃，混
度大于90%：
雷氏夹膨胀值测定仪：
如图2.1.2-3所示，标尺
最小刻度为 1mmg
水泥试样应充分拌勾，
通过0.9mn方孔筛并记录
1-底座；2-模子座：3-测弹性标尺：4-立柱：5-测筛尔物情况，但要防止划膨胀值标尺：6-悬臂：7-录丝：8-弹筐顶扭筛时混进其他水泥。
试验用水必须是洁净的淡水，如有争议时，也可用蒸馏水。试验室的温度为17℃～25，相对湿度大于50%水泥试样、拌和水、仪器和用具的温度应与试验室一致。3
2..3试验步骤：
2.1.3.1标准稠度用水量的测定：（1）标准稠度用水量用符合GB3350.6规定的仪器进行测定，此时仪器试棒下端应为空心试锥，装净浆的试模采用锥形模：
（2）标准稠度用水量可用调整水量和不变水量两种方法中任种测定，如发生争议时，以调整水量方法为准：（3）试验前须检查：仪器金属棒应能自由滑动：试锥降至模位置时，指针应对准标尺零点；搅拌机运转正常等；（4）水泥净浆的制备：用符合CB3350.8的水泥净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿棉布擦过，将称好的500水泥倒人搅拌锅内，拌和时，先将锅放在搅拌机锅座上，升至搅拌位置，开动机器，同时徐徐加人拌利水，慢速搅拌120s，停拌15s，接着快速搅拌120s后停机：采用调整水量方法时，拌和水量按经验找水，采用不变水量方法时，拌和水用量为142.5mL，水量准确至0.5mL；
（5）标准稠度的测定：拌和结束后，立即将拌好的净浆装入锥模内，用小刀插擒，振动数次，刮去多余净浆，抹平后迅速放到试锥下面固定位置上，将试锥降至净浆表面扩紧螺丝，然后突然放松，让试锥自由人浆中，到试锥停止下沉时，记录试锥下沉深度。整个操作应在搅拌后1.5min内完成；（6）用调整水量方法测定时，以试锥下沉深度28士2mm时的净浆为标准调度净浆。其拌和水量为该水泥标准稠度用水量（P），按水泥质量的百分比计。如下沉深度超出范围，须另称试样，调整水量，重新试验，直至达28土2mm时为止；（7）用不变水量方法测定时，根据测得的试锥下沉深度S（m）按下式（或仪器工对应标尺）计算得到的标准稠度用水量P（%)：
P =33.4 - 0.185Sbzxz.net
(2.1.3-1)
当试锥下流深度小于13mm时，应改用调整水量方法测定，4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
