【交通行业标准(JT)】 公路水泥混凝土路面设计规范(附条文说明)

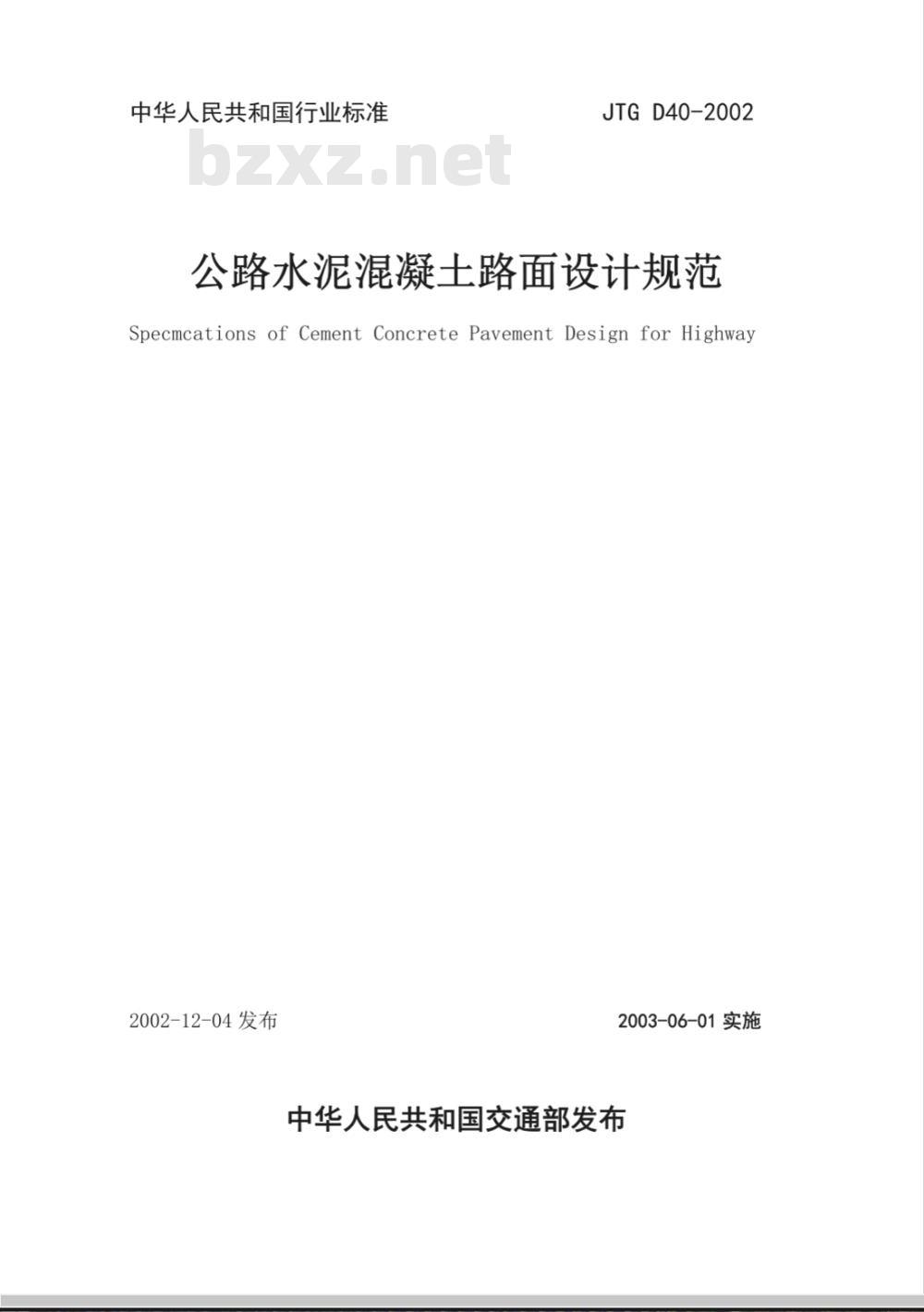

中华人民共和国行业标准
JTGD40-2002
公路水泥混凝土路面设计规范
Specmcations of Cement Concrete Pavement Design for Highway2002-12-04发布
2003-06-01实施
中华人民共和国交通部发布

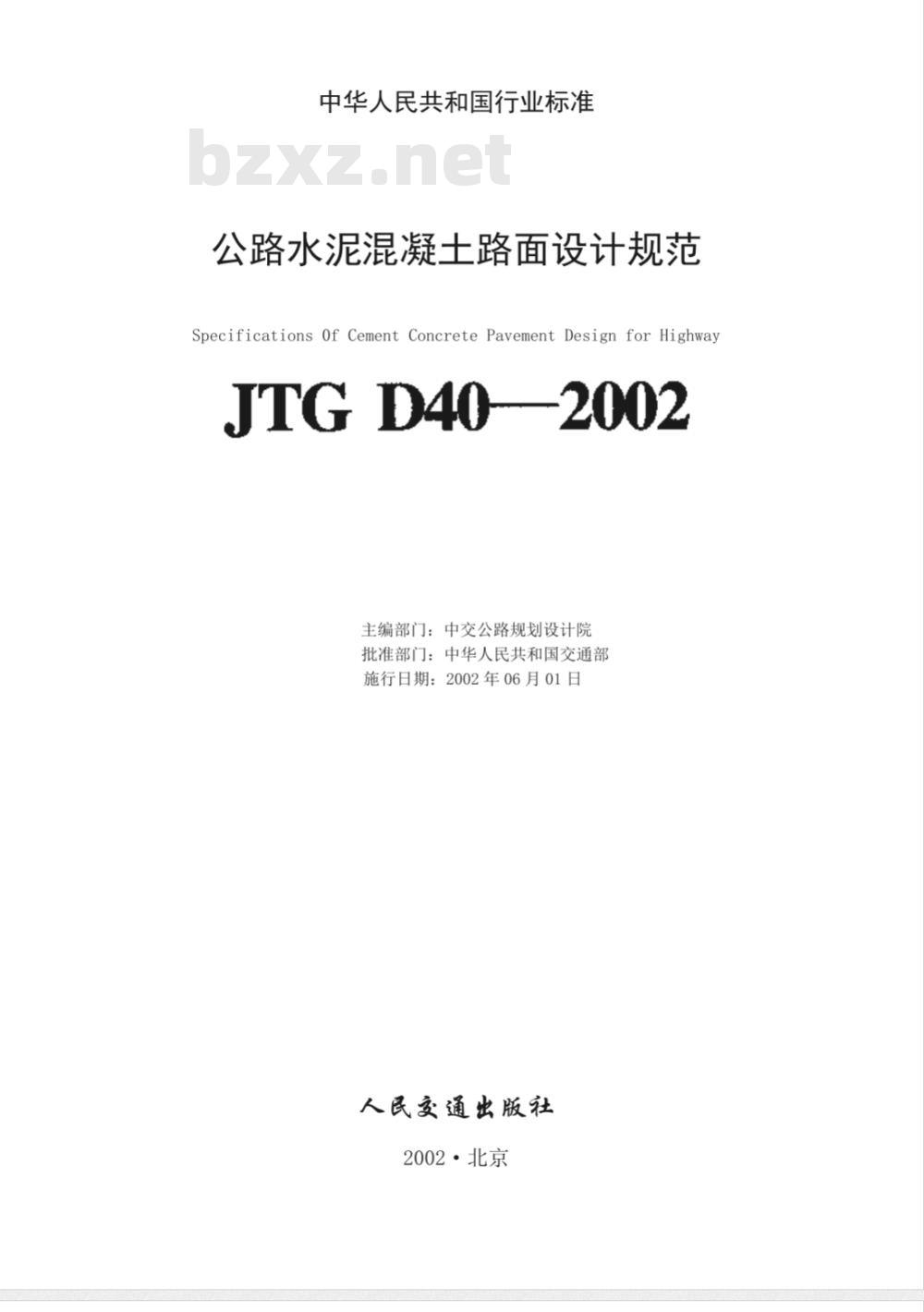

中华人民共和国行业标准
公路水泥混凝土路面设计规范
Specifications Of Cement Concrete Pavement Design for HighwayJTG D40--2002
主编部门：中交公路规划设计院批准部门：中华人民共和国交通部施行日期：2002年06月01日
人民交通出版社
2002·北京

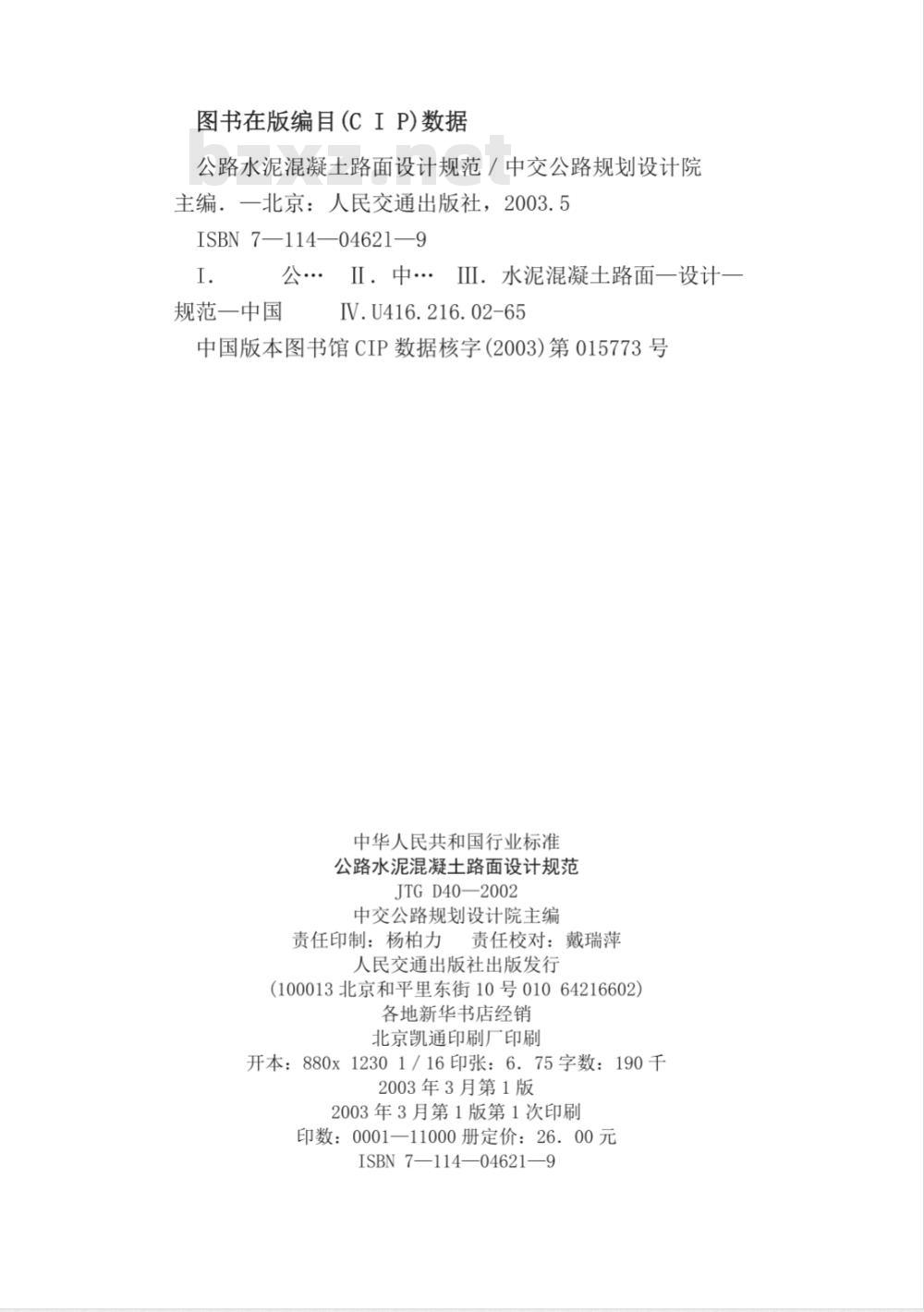

图书在版编目（CIP)数据
公路水泥混凝土路面设计规范／中交公路规划设计院主编．一北京：人民交通出版社，2003.5ISBN7—114—04621—9
公II．中ⅢI．水泥混凝土路面一设计一规范一中国
IV.U416.216.02-65
中国版本图书馆CIP数据核字（2003）第015773号中华人民共和国行业标准
公路水泥混凝土路面设计规范
JTGD40—2002
中交公路规划设计院主编
责任印制：杨柏力责任校对：戴瑞萍人民交通出版社出版发行
（100013北京和平里东街10号01064216602）各地新华书店经销
北京凯通印刷厂印刷
开本：880x12301／16印张：6.75字数：190千2003年3月第1版
2003年3月第1版第1次印刷
印数：0001—11000册定价：26.00元ISBN 7—114—04621—9

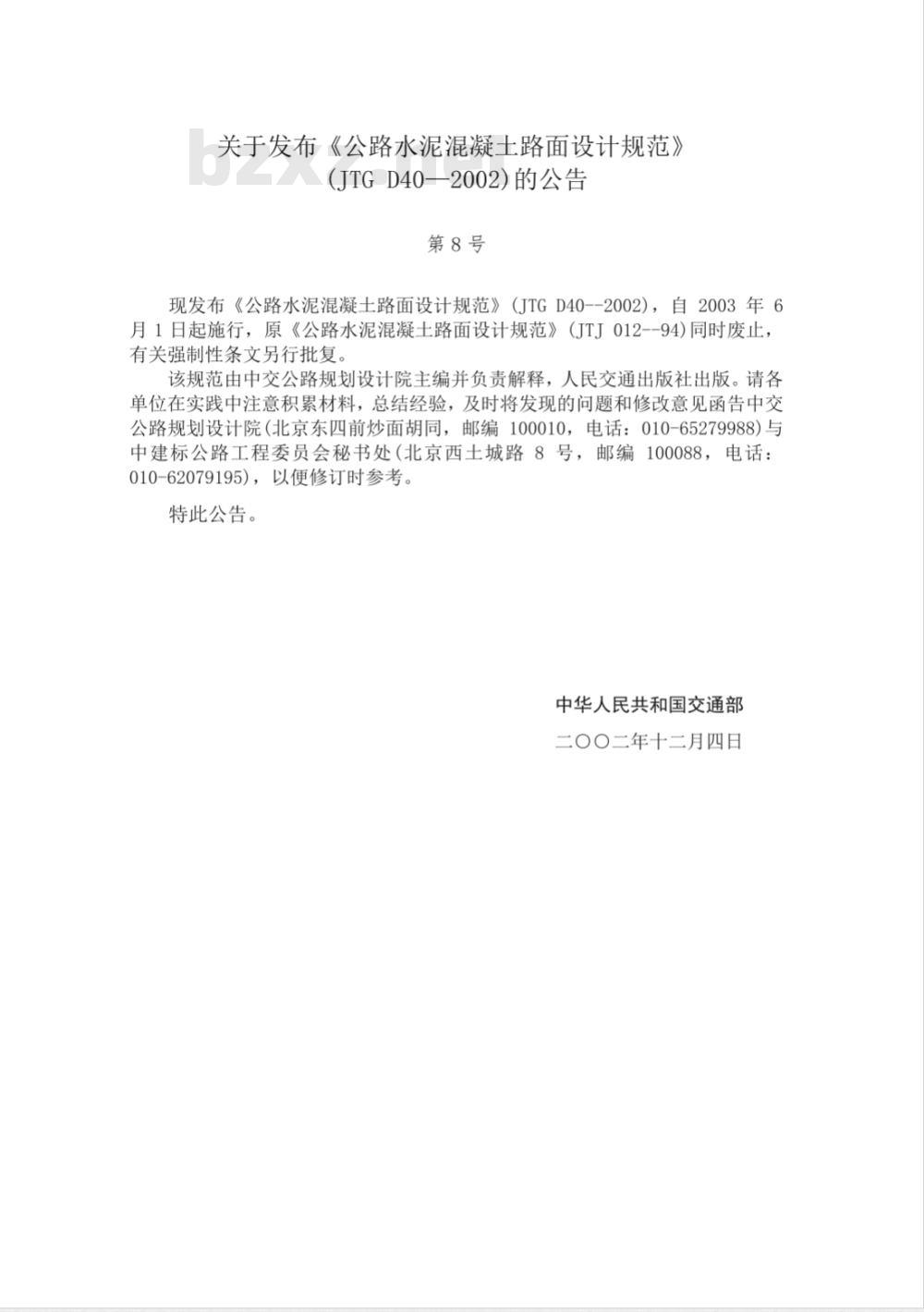

关于发布《公路水泥混凝土路面设计规范》（JTGD40一2002）的公告
第8号
现发布《公路水泥混凝土路面设计规范》（JTGD40--2002），自2003年6月1日起施行，原《公路水泥混凝土路面设计规范》（JTJ012--94)同时废止，有关强制性条文另行批复。
该规范由中交公路规划设计院主编并负责解释，人民交通出版社出版。请各单位在实践中注意积累材料，总结经验，及时将发现的问题和修改意见函告中交公路规划设计院（北京东四前炒面胡同，邮编100010，电话：010-65279988）与中建标公路工程委员会秘书处（北京西土城路8号，邮编100088，电话：010-62079195），以便修订时参考。特此公告。
中华人民共和国交通部
二〇〇二年十二月四日

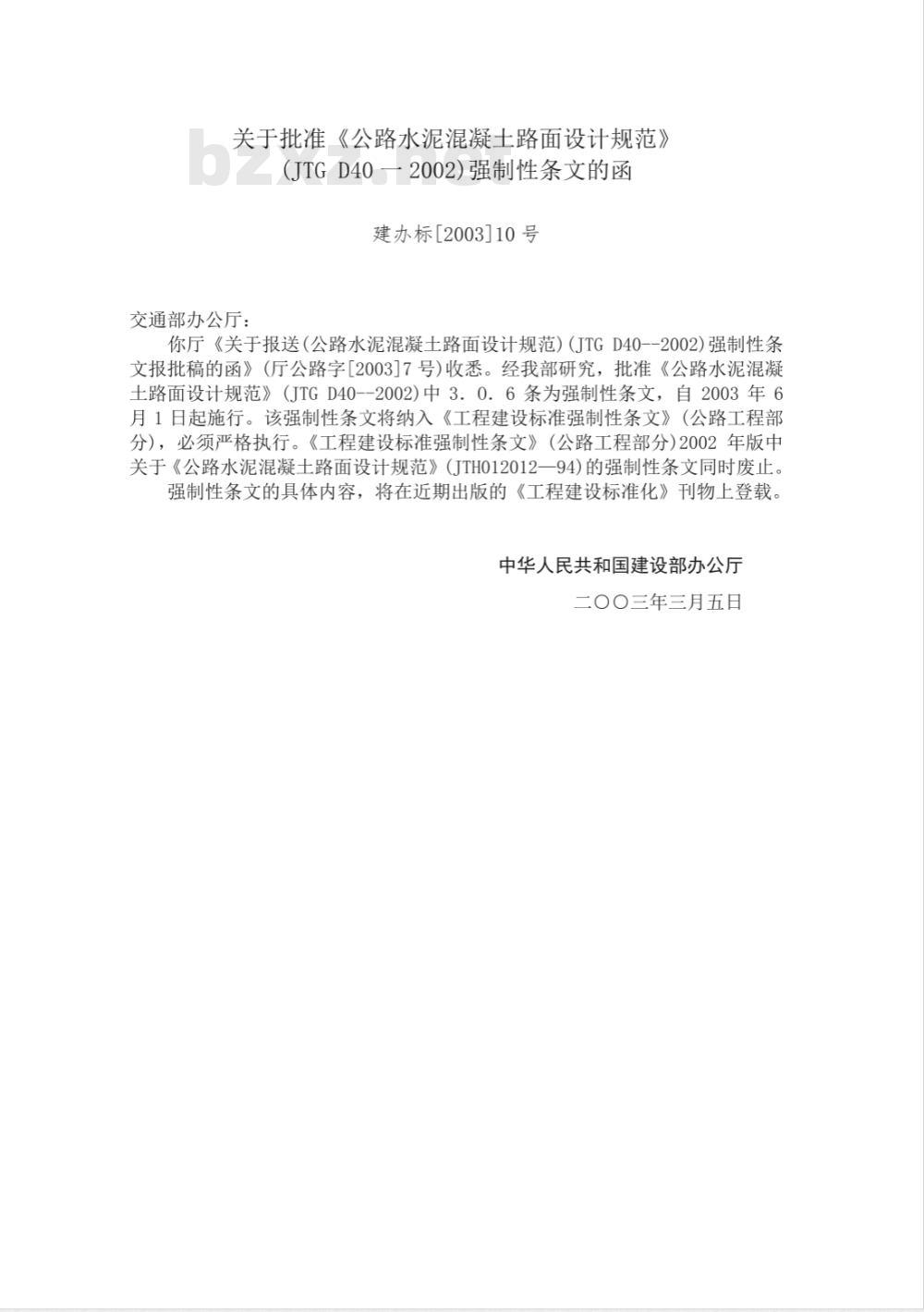

关于批准《公路水泥混凝土路面设计规范》(JTGD40一2002)强制性条文的函建办标[2003]10号
交通部办公厅：
你厅《关于报送（公路水泥混凝土路面设计规范）（JTGD40--2002)强制性条文报批稿的函》（厅公路字[2003]7号)收悉。经我部研究，批准《公路水泥混凝土路面设计规范》（JTGD40--2002)中3.0.6条为强制性条文，自2003年6月1日起施行。该强制性条文将纳入《工程建设标准强制性条文》（公路工程部分），必须严格执行。《工程建设标准强制性条文》（公路工程部分2002年版中关于《公路水泥混凝土路面设计规范》（JTH012012一94)的强制性条文同时废止。强制性条文的具体内容，将在近期出版的《工程建设标准化》刊物上登载。中华人民共和国建设部办公厅
二OO三年三月五日
根据交通部交公路发（1999)739号“关于下达1999年度公路建设标准、规范、定额等编制、修订工作计划的通知”修订本规范。《公路水泥混凝土路面设计规范》（JTJ012--94）发布实施以来，我国水泥混凝土路面有了很大的发展，积累了高速公路和一级公路修筑水泥混凝土路面的实践经验，取得了水泥混凝土路面结构可靠度、路面结构排水等研究成果，使水泥混凝土路面的技术水平提高到一个新的层次。为此，有必要对原规范进行修订，以提高水泥混凝土路面的设计质量，适应我国公路水泥混凝土路面建设不断发展的需要。本次修订后的规范分8章，另有6个附录。主要内容包括水泥混凝土路面结构组合设计、接缝设计、混凝土配筋设计、加铺层结构设计等。与原规范比，主要增加了路面结构可靠度设计和水泥混凝土路面上加铺沥青面层设计方法，充实了连续配筋混凝土面层配筋计算方法，细化了路面结构组合和材料组成及性质参数要求，修改了旧混凝土路面调查和评定方法，补充了交通分析方法。
本规范送审稿经公路司主持专家会审查后，修改形成报批初稿，由中建标公路工程委员会组织进行了总审校。对本规范的意见以及在使用过程中遇到的问题，请及时与主编单位联系（地址：北京东四前炒面胡同33号中交公路规划设计院，邮编：100010）。主编单位：中交公路规划设计院参编单位：同济大学
长安大学
重庆市公路局
山西省交通科学研究院
福建省交通规划设计院
主要起草人：刘伯莹姚祖康王秉纲谈至明唐伯明赵队家祝心树陈筱华万少英
1总则·
2术语、符号·
2．1术语…·
2．2符号·
3设计依据·
4结构组合设计：
4．1路基…·
4．2垫层…．
4．3基层…·
4．4面层
4．5路肩…
4.6路面排水
5接缝设计
5.1纵向接缝·
5．2横向接缝
5．3交叉口接缝布设
5.4端部处理·
5．5接缝填封材料·
6面层配筋设计
6．1特殊部位配筋…
6．2钢筋混凝土面层配筋
6．3连续配筋混凝土面层配筋.….7材料组成要求及性质参数.…·7．1垫层材料.
7.2基层材料·
7．3面层材料
7.4材料性质参数
8加铺层结构设计
8.1一般规定
8．2路面损坏状况调查评定·.
8.3接缝传荷能力和板底脱空状况调查评定8．4旧混凝土路面结构参数调查8．5分离式混凝土加铺层结构设计：8．6结合式混凝土加铺层结构设计…8．7沥青加铺层结构设计.·
附录A交通分析
A.1交通调查与分析.
A.2轴载调查与分析.
附录B混凝土板应力分析及厚度计算流程B.1荷载应力分析
B.2温度应力分析·
B.3混凝土板厚度计算流程·
附录C双层混凝土板应力分析….C.1荷载应力分析·
C.2温度应力分析·
附录D有沥青上面层的混凝土板应力分析D.1荷载应力分析..
D.2温度应力分析·
附录E连续配筋混凝土面层纵向配筋计算附录F材料参数经验参考值
F.1中湿路基路床顶面回弹模量经验参考值范围·F．2垫层和基层材料回弹模量经验参考值范围…F.3水泥混凝土弯拉弹性模量经验参考值F.4钢筋强度和弹性模量经验参考值F.5连续配筋混凝土纵向配筋率计算参数经验参考值.本规范用词说明
附件《公路水泥混凝土路面设计规范》（JTGD40--2002)条文说明.…·1总则…
2术语、符号·
3设计依据·
4结构组合设计·
5接缝设计
6面层配筋设计·
7材料组成要求及性质参数…·
8加铺层结构设计：
附录A交通分析
附录B混凝土板应力分析及厚度计算流程·附录C双层混凝土板应力分析：
附录D有沥青上面层的混凝土板应力分析附录E
连续配筋混凝土面层纵向配筋计算附录F材料参数经验参考值·
1总则
1.0.1为适应交通运输发展和公路建设的需要，提高水泥混凝土路面的设计质量和技术水平，保证工程安全可靠、经济合理，制定本规范。1．0.2本规范适用于新建和改建公路和水泥混凝土路面设计。1.0.3水泥混凝土路面设计方案，应根据公路的使用任务、性质和要求，结合当地气侯、水文、土质、材料、施工技术、实践经验以及环境保护要求等，通过技术经济分析确定。水泥混凝土路面设计应包括结构组合、材料组成、接缝构造和钢筋配制等。水泥混凝土路面结构应按规定的安全等级和目标可靠度，承受预期的荷载作用，并同所处的自然环境相适应，满足预定的使用性能要求1．0．4水泥混凝土路面设计除应符合本规范外，尚应符合国家现行有关标准的规定2术语、符号
2.．1术语
2.1.1水泥混凝土路面cementconcretepavement以水泥混凝土做面层（配筋或不配筋）的路面，亦称刚性路面。2．1．2普通混凝土路面plainconcretepavement除接缝区和局部范围外面层内均不配筋的水泥混凝土路面，亦称素混凝土路面。2.1．3钢筋混凝土路面jointedreinforcedconcretepavement面层内配置纵、横向钢筋或钢筋网并设接缝的水泥混凝土路面。2．1．4连续配筋混凝土路面continuousreinforcedconcretepavement面层内配置纵向连续钢筋和横向钢筋，横向不设缩缝的水泥混凝土路面。2.1.5钢纤维混凝土路面steelfiberreinforcedconcretepavement在混凝土面层中掺入钢纤维的水泥混凝土路面。2．1．6复合式路面compositepavement面层由两层不同类型和力学性质的结构层复合而成的路面。2.1．7水泥混凝土预制块路面concreteblockpavement面层由水泥混凝土预制块铺砌成的路面。2.1.8碾压混凝土rollercompectedconcrete采用振动碾压成型的水泥混凝土。2.1.9贫混凝土leanconcrete
水泥用量较低的水泥混凝土。
2．1．10设计基准期限designreferenceperiod计算路面结构可靠度时，考虑各项基本度量与时间关系所取用的基准时间。2.1.11安全等级safetyclasses
根据路面结构的重要性和破坏可能产生后果的严重程度而划分的设计等级。2.1.12可靠度reliability
路面结构在规定的时间内和规定的条件下完成预定功能的概率。2.1.13目标可靠度objectivereliability作为设计依据的可靠度。
2.1.14可靠指标reliabilityindex度量路面结构可靠性的一种数量指标。2．1．15目标可靠指标objectivereliabilityindex作为设计依据的可靠指标。
2．1．16可靠度系数reliabilitycoefficient为保证所设计的结构具有规定的可靠度，而在极限状态设计表达式中采用的单一综合系数。
2．2符号
2．2．1作用及作用效应符号
N。一一设计基准期内标准轴载累计作用次数Ns一一标准轴载的作用次数
P——轴载
Ps——标准轴载
w——弯沉
干缩应变
荷载疲劳应力
标准轴载的引力
钢筋应力
最大温度梯度时的温度翘曲应力温度梯度疲劳应力
设计参数和计算系数符号
温度应力系数
变异系数
温度翘曲应力系数
交通量年平均增长率
综合影响系数
荷载疲劳应力系数
接缝传荷系数
轴载当量换算系数
接缝传荷能力的应力折减系数
粘结刚度系数
温度疲劳应力系数
层间结合系数
概率或频率
混凝土面层最大温度梯度
混凝土线膨胀系数
钢筋线膨胀系数
可靠度系数
轴-轮型系数
车辆轮迹横向分布系数
混凝土温缩应力系数
钢筋温度应力系数
裂缝宽度系数
面层与基层之间的摩阻系数
配筋率
钢纤维体积率
钢筋刚度贡献率
几何参数符号
钢筋面积
bi——裂缝缝隙宽度
一钢纤维直径
钢筋直径
结构层厚度
钢纤维长度
面层板长度
裂缝间距
材料性能和混凝土板抗力符号
面层的弯曲刚度
双层混凝土面层的总弯曲刚度
土基或基、垫导线材料回弹模量水泥混凝土的弯拉弹性模量
钢筋的弹性模量
基层顶面当量回弹模量
混凝土弯拉强度
混凝土配合比设计强度
混凝土劈裂强度
钢筋屈服强度
混凝土抗拉强度
混凝土面层的相对刚度半径
设计依据
3.0.1各级公路水泥混凝土路面结构的设计安全等级及相应的设计基准期、目标可靠指标和目标可靠度，应符合表3.0.1的规定。各安全等级路面的材料性能和结构尺寸参数的变异水平等级，宜按表3.01的建议选用。表3。0。1可靠度设计标准
公路技术等级
安全等级
设计基准期（a）
目标可靠度（%）
目标可靠指标
变异水平等级
高速公路
级公路
低～中
二级公路
三、四级公路
中～高wwW.bzxz.Net
3.0.2材料性能和结构尺寸参数的变异水平分为低、中和高三级。各变异水平等级主要设计参数的变异系数变化范围，应符合表3.0.2的规定。表3。0。2变异系数c,的变化范围变异水平等级
水泥混凝土弯拉强度、弯拉弹性模量基层顶面当量回弹模量
水泥混凝土面层厚度
Cy≤0.10
Cv≤0.25
cv≤0.04
0.10 0.250.04 0.150.350.06小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
