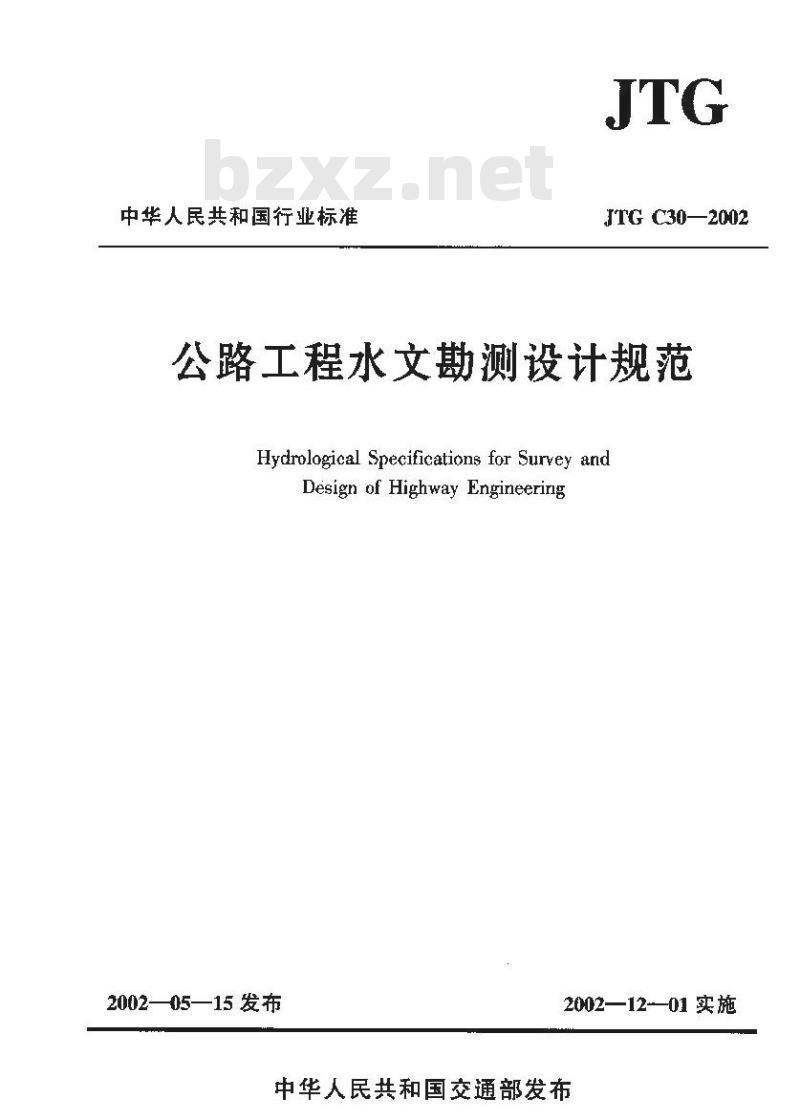

【交通行业标准(JT)】 公路工程水文勘测设计规范(附条文说明)

中华人民共和国行业标准
JTG C30—2002
公路工程水文勘测设计规范
Hydrological Specifications for Survey andDesign of Highway Engineering2002—05—15 发布
2002—12——01实施
中华人民共和国交通部发布

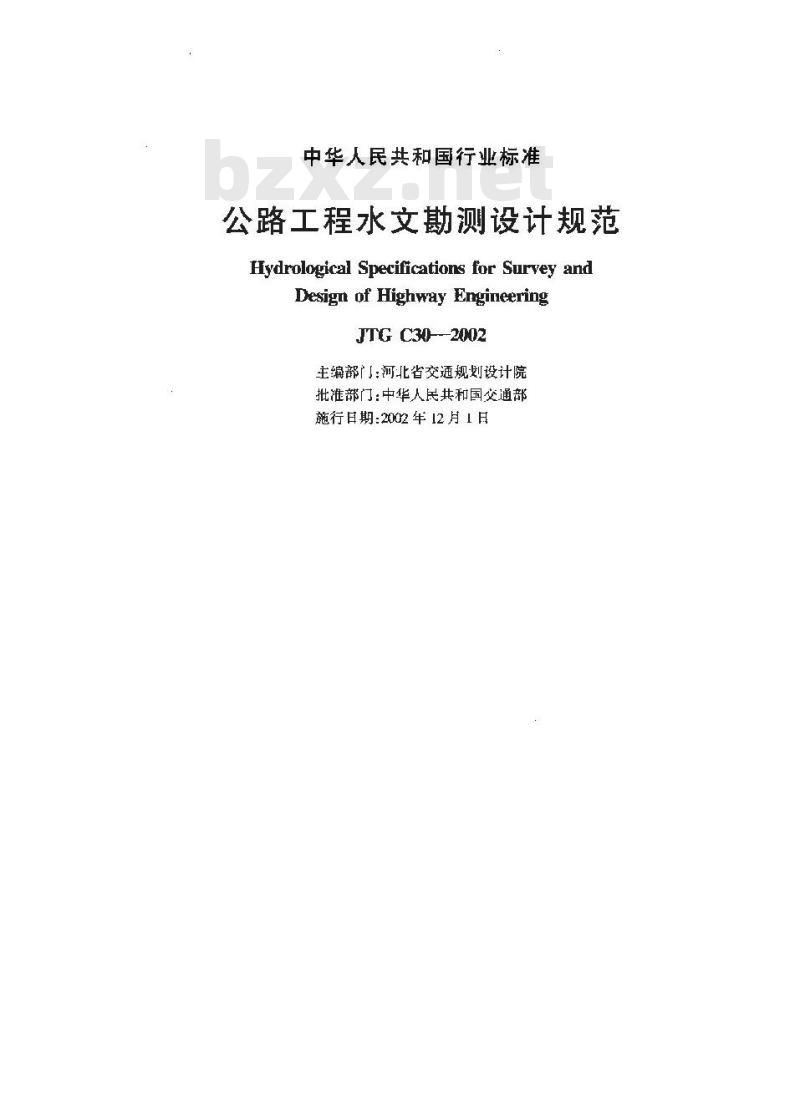

中华人民共和国行业标准
公路工程水文勘测设计规范
Hydrological Specifications for Survey andDesign of Highway EngineeringJTG C30---2002
主编部门：河北省交通规划设计院批准部门：中华人民共和国交通部施行日期:2002年12月1日

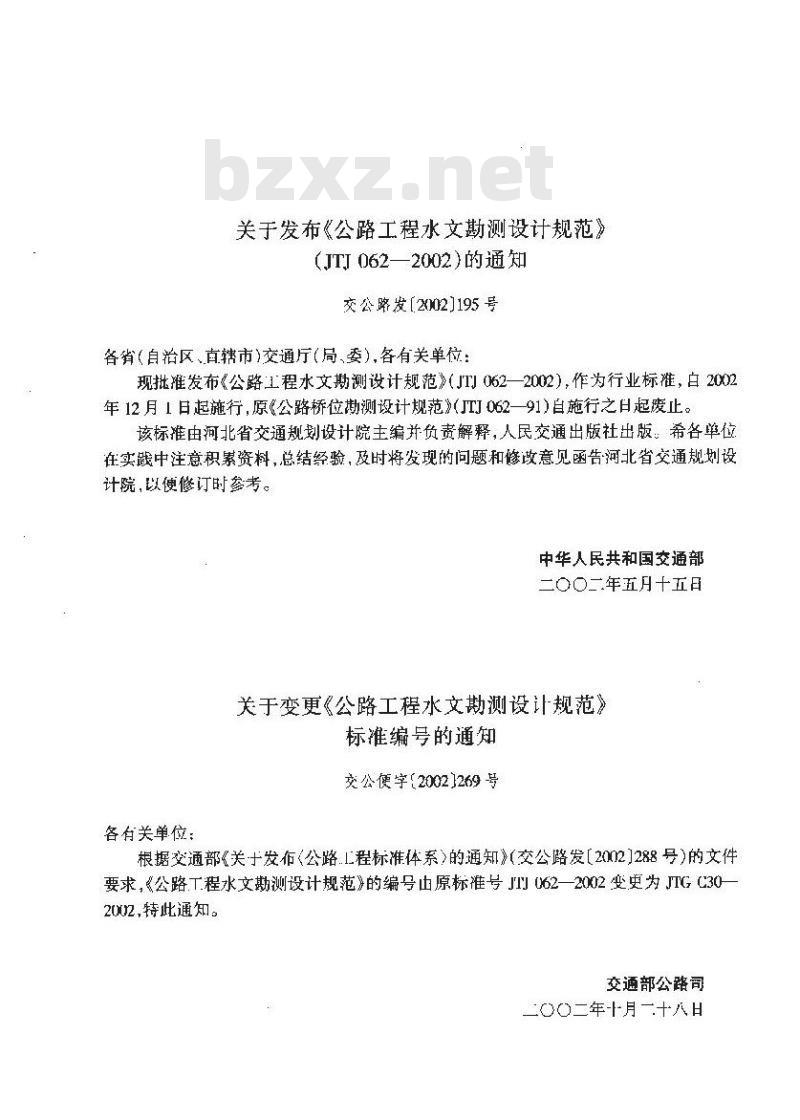

关于发布《公路工程水文勘测设计规范》(JTI 062—2002)的通知
交公路发[2(002]195 号
各省（自治区、直辖市)交通厅(局、委），各有关单位：现批准发布《公路工程水文勘测设计规范》（JTI062一2002），作为行业标准，白2002年12月1日起施行，原《公路桥位勘测设计规范》（JTJ062—91)自施行之日起废止。该标准由河北省交通规划设计院主编并负责解释，人民交通出版社出版。希各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告河北省交通规划设计院，以便修订时参考。
中华人民共和国交通部
二〇〇二年五月十五日
关于变更《公路工程水文勘测设让规范》标准编号的通知
交公便字（2002269号
客有关单位：
根据交通部《关十发布(公路.程标准体系>的通知》(交公路发[2002]288号)的文件要求，《公路T程水文勘测设计规范》的编号由原标准号JTJI062一2002变史为JTGC302002,特此通知。
交通部公路司
二0〇二年十月一十八日

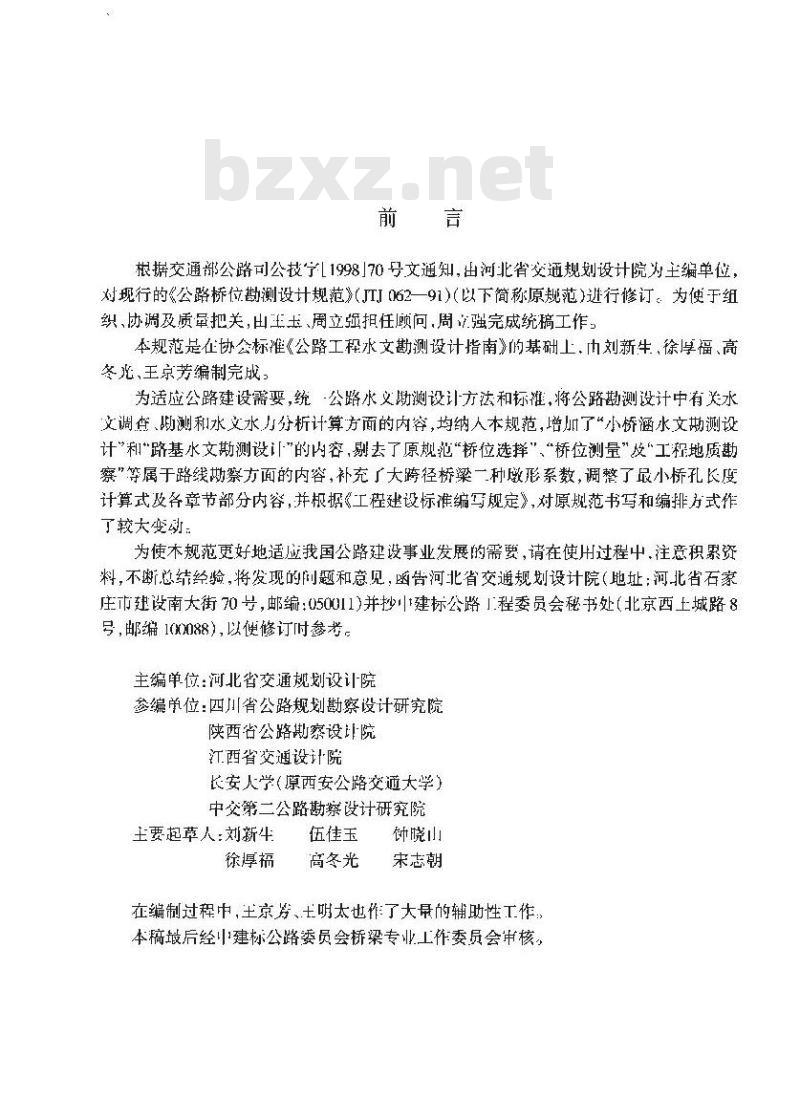

根据交通部公路司公技宁[1998|70号文通知，出河北省交通规划设计院为主编单位对现行的《公路桥位勘测设计规范》（JTJI062一91)（以下简称原规范）逊行修订。为使于组织、协调及质量把关，由王卡、周立强担任顾问，周强完成统稿工作，本规范是在协会标准《公路工祸水文勘测设计指南》的基础上，巾刘新生，徐厚福、高冬光、王京芳编制完成
为适应公路建设需要，统公路水义勘测设计方法和标准，将公路勘测设计中有关水文调查、脚测和水文水力分析计算方面的内容，均纳人本规范，增加了“小桥涵水文勘测设计”和\路基水文勘测设计”的内容，别去了原规范“桥位选择”、“桥位测量”及工程地质勘察”等属于路线勘察方面的内容，补充了大跨径桥梁一种墩形系数，调整了最小桥孔长度计算式及各章节部分内容，并根据《工程设标准编写规定》，对原规范书写和编排方式作了较大变：
为使本规范更好地适应我国公路建设事业发展的需要，请在使用过程中.注意积累资料，不断总结经验，将发现的问题和意见，函告河北省交通规划设计院（地址：河北省石家庄市建设南大街70号，邮编：050011)并抄建标公路1.程委员会秘书处（北京西上城路8号，邮编1(00088），以便修订时参考。主编单位：河北省交通规划设计院参编单位：四川省公路规划勘察设计研究院陕西省公路勘察设印院
江西省交通设计院
长安人学（原西安公踏交通大学）中交第二公路勘察设计研究院bzxz.net
主要起草人：刘新牛
徐厚福
伍佳玉
高冬光
钟晓山
宋志朝

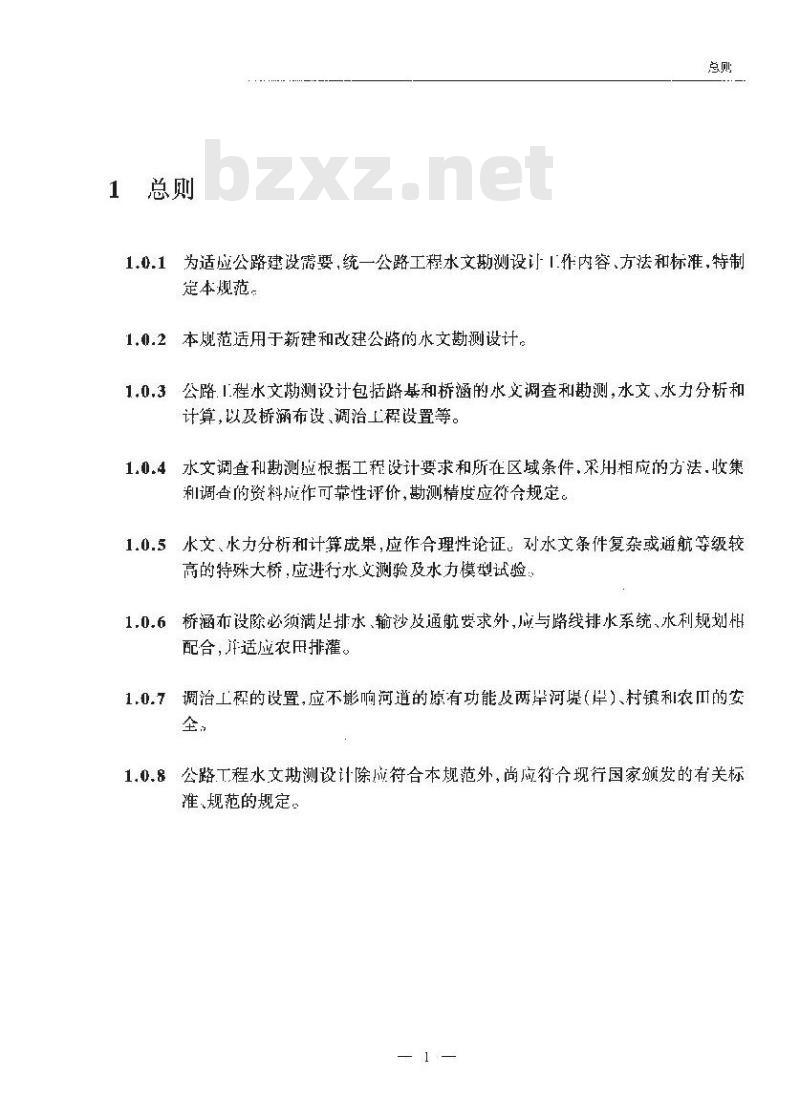

在制过程中，主景穿、士明太也作了大最的辅助性工作：本稿墩后经中建标公路委员会桥梁专业工作委员会审核1总则
1.0.1为适应公路建设露要,统一公路工程水文勘测设订1作内容、方法和标准，特制定本规范。
1.0.2本规范适用于新建和改建公路的水文勘测设计。1.0.3公路.1程水文勘测设计包括路基和桥涵的水文调查和勘测，水文、水力分析和计算，以及桥涵布设、调治上程设置等。1.0.4水文调查和勘测应根据工程设计要求和所在区域条件，采用相应的方法.收集和调查的资料成作可靠性评价，勘测精度应符合规定。1.0.5水文、水力分析和计算成果，应作合理性论证。对水文条件复杂或通航等级较高的特殊大桥，应进行水文测验及水力模型试验：桥涵布设除必须满足排水、输沙及通航要求外，应与路线排水系统、水利规划相1.0.6
配合，并适应农用排灌。
调治上程的设置,应不影响河道的踪有功能及两岸河堤(）、村镇利农Ⅲ的安1.0.7
1.0.8公路工程水文勘测设计除应符合本规范外，尚应符合现行国家颁发的有关标准规范的规定。
公路工程水文勘测设计规范iJIT062—20022术语
2.0.1桥下净空安全值safetyvalue of headroom underthebridge superstructure设计水位加各种可能发生的水位增高值后，或最高流冰水位以上预留的安全值
2.0.2水文断面computingsectionforhydrology为进行水文观测和水文分析计算而选定的河流横断面。2.0.3基本河槽宽度 hasic width of river charnel多年洪水过程作用下形成的河槽平均宽度，由河相关系确定：2.0.4充许(不刷)流速 the [eit veloxily for o scour桥涵和排水计等时，保证不出现冲刷所采用的允许流速。2.0.5起动流速threshold velocity河味床面泥沙随流速和床面切应力增大，从静止开始途动的临界流速，2.0.6起冲流速 the approach velacity during initial scour of pier桥墩迎水面两侧的泥沙，在绕流切应力作用下开始移动时，所对应的墩前行近流速，
2.0.7 中滤线 rridstream nf ehisannel河流各横断面表面最大流速点的连线。2.0.8深泓线thalweg
河流各横断面最大水深点的连线：2.0.9波浪高度 wave height
水面风浪的波谷到波峰的高度，2.0.10
波浪爬高waverun-up
波浪沿坡面向上的爬高，以静水面算起的竖直高度。2.0.11波浪率高waveset-up
波浪遇桥墩后发生变形，在墩柱迎水面产生的水面缚高，2 水拱 the rising of local water surfac: in spate2.0.12
洪水涨水时横断面上主流水的局部高涉河工程 stnuctures in river affecting the bridge engineering2.0.13
河流上对工程有影响的所有构造物。人语
公路工程术文勋测设一规范（mJ0622002)3各勘测设计阶段的工作内容和要求3.1可行性研究阶段
可行性研究阶段的水文助测设计，主要为选择路线方案提供水文依据，初拟大、3,1.1
中桥桥梁长度，估算小桥涵及浸水路基防护工程数量，3.1.2水文勘测设计的资料整编可按以下要求进行：说明
1)调查和勘测日期：
2)沿线地形类别：
3)多年平均年降雨景及象情况、洪永期：4)沿线主要大、中河流，低洼内涝区分洪、滞洪区的分布：5)历年地区洪涝我害(淹没水位和时间)：6)水利舰划，河道懿治规划以及对路线布设的建议等。2水系图
1)示山主要河流位置：
2)低注内游区，分洪、滞洪区分布，范围；3)主要水利工程位置,形式
4)主要地名、路线位置等。
3现有人桥调查表
4大、中桥梁设置一览表
5小桥涵设置-览表
6授水路基防护工程一览表
3.2初步设计阶段
各勘测设计阶段的T作内奢却要求3.2.1初步设计阶段的水文勘测设计，主要为路线布设及路基、桥涵等工程设计提供水文依据,确定桥涵、浸水路基防护工程总体布设疗案。3.2.2水文勘测和分析计算成果整编可按以下要求进行：说明
1)调杏和勘测日期，范围
2)地形类别、水文、气象情况：3)河流分布、特征，各河主要涉河工程的分布、运用情况及对桥位河段流量，流向、冲淤变化的影响，水利规划和河道整治方案。4)低洼内涝区、分洪区、滞洪区等的分布，历史坡高淹没水位、淹没范国、洪涝灾出和运用情况。
5各座大，巾桥的桥位河段类型、史洪水情况、河道变迁及发展趋势预测、河遵安全泄洪量、通航要求漂浮物和冰凌情况，设计流量、水位，流速、冲刷深度的计算成果，桥孔确定和调治工程布设依据。6小桥涵孔径计算依据及水桥、过水路面设置理山。7)各沿河路基设计流量、水位、流速、路基坡脚冲刷深度的计算成果，防护工程布设依据。
8)各低非内涉区、分洪区滞淇区的设计水位及排水构造物布设依据，公路T程水文动测设计规范JTI062—20029)路线布设及路基和桥涵设计中应注意的问题。2水系图
3桥位平面图及河道变迁平面示意图4水文断面阁
5河段比降图
6河床质颗粒分析或塑，液限试验表7水文(位)站历年实测最大流量表包括观测时间、相应水位、断面平均流速、最大流速、比降、含沙量及河床质等内容。
8水文（位)站典型流量(水位)过程线及水文要素关系曲线、9历史洪水位调查表
包括资料来源、调查口期、地点，被调查人姓名、年龄、职业，洪水年代、洪痕标志、高程、重现期，可靠性评价等内容。10历史洪水位平面位置阁
11水尺及浮标控制断面布设图
可在桥位平面图上标出，
12实测水位过程线图
13实测垂线水深、流速表
包括垂线间距、垂线水深、各测点流速、垂线平均流速、风向、风力等内容：14实测流量成果表
名勘测设计阶段的工作内容和要求包括测时、水位、河槽平均流量和流速、河滩平均流量和流速、总流量、比降、滩和槽的糙率等，
15滩、槽及全断面的水位一流速一流量面积相关曲线16冰凌观测资料汇总表
现有桥梁冲刷观测成果图表
现有涉河工程一览表
19桥梁总体布设方案图
沿河路基调治及防护工程布设方案图低洼内涝区分洪区、滞洪区排水构造物及防护1程布设方案图21
水文及桥（涵）孔设计计算
通航论证、河势演变分析及水力模型试验成果23
24有关函件及其他资料
3.3施工图设计阶段
3.3.1．施工图设计阶段水文勘测设计应按以下要求进行：1核实初步设计阶段水文调和勘测的成果资料。2验证初步设计阶段水文分析和算成果，实地检验桥(涵)孔总体布设及路基调治、防护工程设置的合理性：
3补充或修止初步设计水文调查和勘测成果资料及水文分析和计算成果，满足施工图设计的需要。
4根据初步设计审批意见，补充水文调查和勘测内容，调整水文分析和计算成果，公路工程水文勘姚设计规范（J062—2002）2一阶段施工图设计的水文勘测设计工作，应按本规范3.2节要求进行。3.3.2
3.3.3本节的水文勘测设计工作内容，也适用于技术设计阶段，
