【国家标准(GB)】 塑料 氯乙烯均聚和共聚树脂 第1部分：命名体系和规范基础

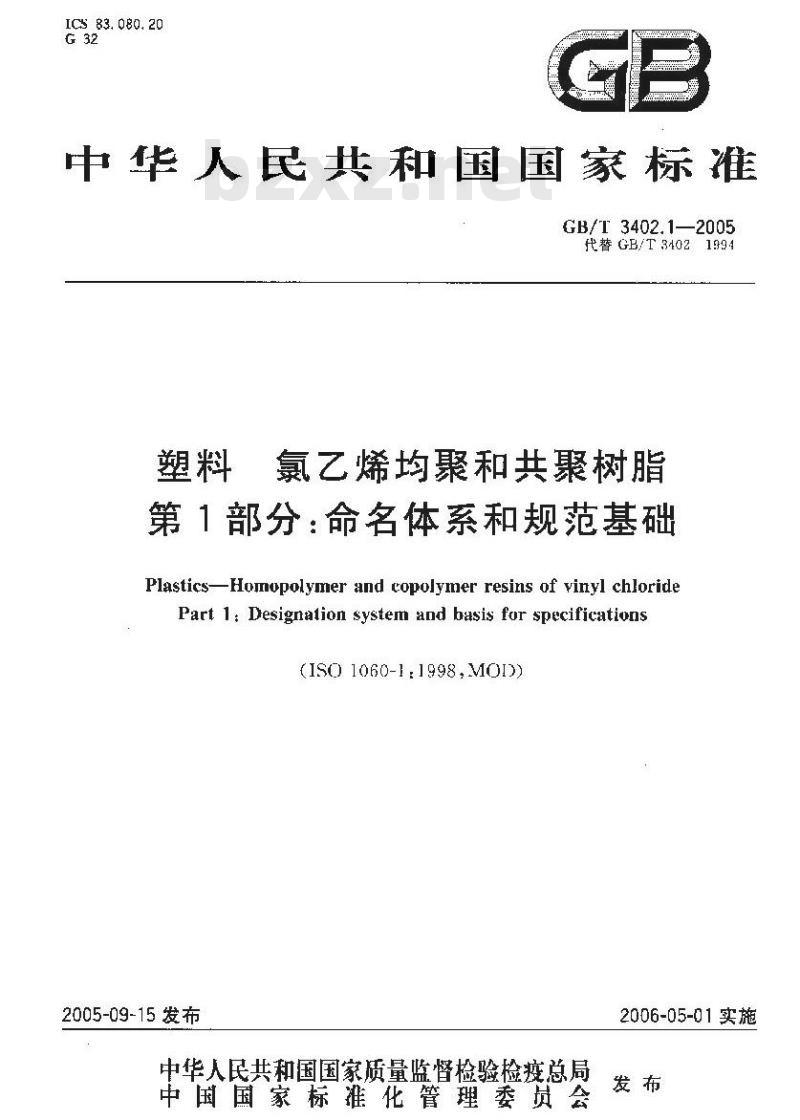

ICS_83.080.20
中华人民共和国国家标准
GB/T3402.1—2005
代替GB/T34021994
氯乙烯均聚和共聚树脂
第1部分：命名体系和规范基础
Plastics-Homopolymer and copolymer resins of vinyl chloridePart 1: Designalion system and busis for specifications(IS0 1060-1:1998,M0D)
2005-09-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-05-01实施

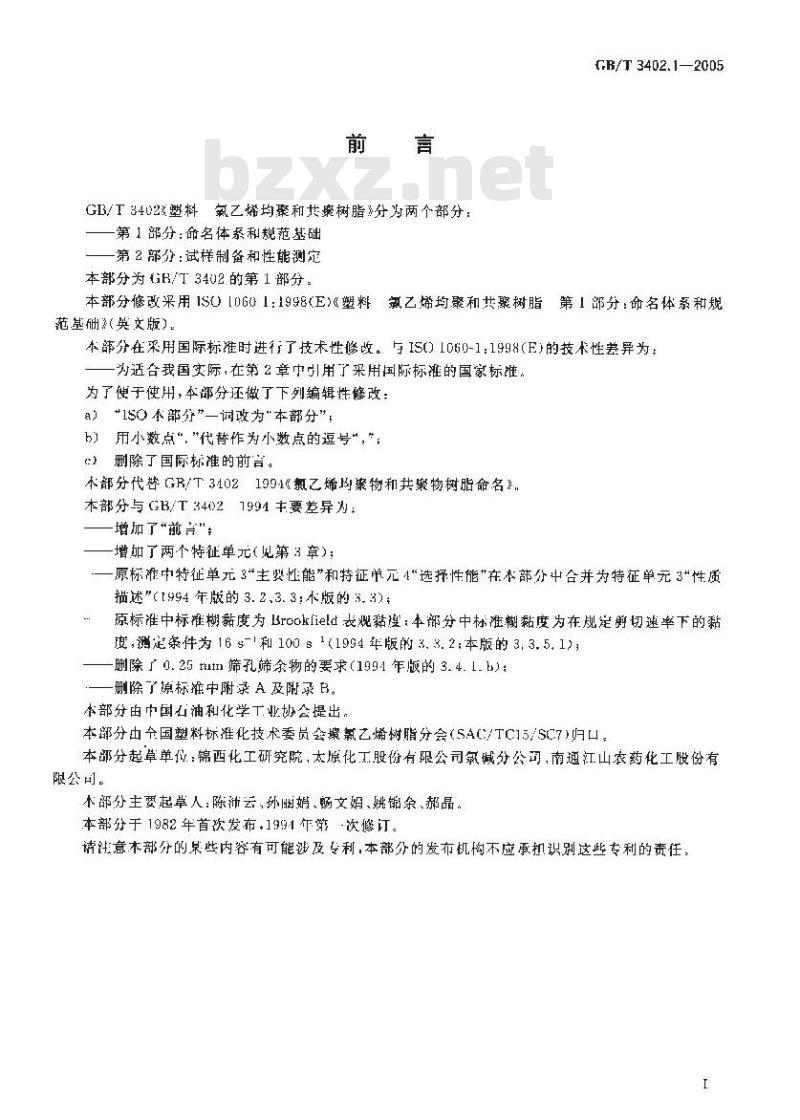

GB/T3402x塑料氧乙烯均聚和巢树脂》分为两个部分：第1部分：命名体系和规范基础
一第2部分：试样制备和性能测定本部分为GB/T3402的第1部分。
GB/T3402.1—2005
本部分修改采用1S0【0601：1998（E)《塑料氯乙烯均聚和共聚树脂第1部分：命名体系和规范基础（英文版）。
本部分在采用国际标准时进行了技术性修改。与IS()1060-1:1998（F)的技术性差异为：为适合我国实际，在第2章中引用了采用国际标准的国家标准。为了便于使用，本部分还做了下列编辑性修改：a】*1s不部分”一词改为\本部分\，b）用小数点“，\代替作为小数点的逗号\，\；）删除了国际标准的前苔。
本部分代格GR/T34021991氯乙烯均案物和共聚物树脂命名.本部分与GB/T34021991主要差异为：一增加了“前言\；
一增加了两个特征单元（见第3章）；一原标准中特征单元3“主婴性能”和特征单元1\选择性能\在本部分中合并为特征单元3\性质描述”(1994年版的3.2,3.3;不版的3.3)4原标准中标准糊黏度为Brooklield表观黏瘦：本部分中标准糊黏度为在规定剪切速率下的黏度，测定条件为16s-100g1（1994年版的3.3.2：本版的3,3.5.1)删除了0.25num筛孔筛余物的要求（1991年版的3.4.1.b)：一删除了原标推中附录A及附录B。本部分由中国右油和化学工业协会提出。本部分由全国塑料标准化技术委员会策氯乙烯树脂分会（SAC/TC15/SC7)归口。本部分起草单位：锦西化工研究院，太原化工股份有限公司氯减分公司，南通江山农药化工股份有限公司。
木部分主要起草人：陈沛云、孙啪娟、畅文娟、姚锯余、郝晶。本部分于1982年首次发布.1991年第次修订。请注意本部分的某些内容有可能泌及专利，本部分的发布机构不应承扣识别这些专利的责任I

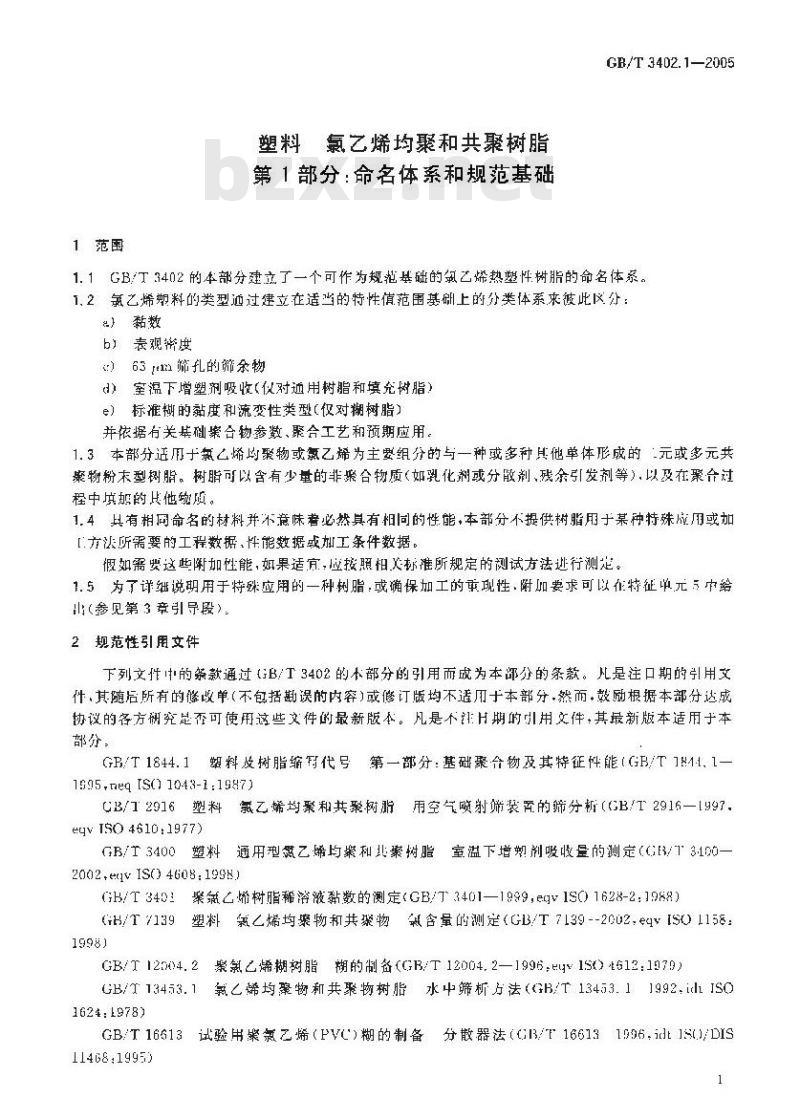

1范围
塑料、氯乙烯均聚和共聚树脂
第1部分：命名体系和规范基础
GB/T 3402.1—2005
1.1GB/T3402的本部分建立了一个可作为规范基础的氯乙烯热塑性树脂的命名体系。1.2氯乙烯塑料的类型迪过建立在适当的特性值范围基研上的分类体系求彼此区分：）黏数
b）表观度
）63m筛孔的筛余物
）室温下增塑剂吸收(对通用树脂和填充树脂）e）标准糊的黏度和流变性类型(役对糊树脂）并依据有关基础案合物参数、聚合工艺和预期应用。1.3本部分适用于氣乙烯均聚物或氯乙烯为主要组分的与一种或多种其他单体形成的-元或多元共案物粉末型树脂。树脂可以含有少量的非聚合物质（如乳化剂或分散剂，残余引发剂等），以及在聚合过程中填如的其他物质，
1.4其有相同命名的材料并不意味着必然具有相同的性能，本部分不提供树脂用于某种特殊应用或加【方法所需要的工程数据，性能数据或加工条件数据。慢如需要这些附加性能，如果适宜，应按照相美标准所规定的测试方法迹行测是。1.5为了详继说期用于特殊应用的一种树脂，或确保加工的重现性，附加要求可以特征单元；中给山（参见第3章引导段）。
2规范性引用文件
下列文件中的祭款通过（B/T3402的本部分的引用而成为本部分的条款。儿是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分·然而·鼓励根据本部分达成协设的各方确究是否可使用这些文件的最新版本。凡是不H期的引用文件，其最新版本适用于本部分：
GB/T1844.1塑料树脂缩钙代号第一部分：基础聚物及其特征性能（GB/T111.1—1595.neq [S0 1043-1:1947】
CB/12916塑料氟乙烯均聚和共聚树脂雨空气唢射筛装罩的筛分析（GB/T2916一1997.eyv IsO 4610:1977)
GB/3400塑料通用型氮乙烯均策和北案树脂室溢下增塑剂吸收量的测定（GB/13100—2002.evIS0 4608:1998)
GB/T3491聚筑乙烯树脂稀液黏数的测定（GB/3401—1999,eqV1S01628-2：1988）GH/T7139塑料氛乙烯均物和共聚物载含量的测定(GB/T7139--2002.eq[S011581998)
GB/T12004.2聚氯乙烯糊树脂糊的制备（GB/T12004.2—1996,H1S）±G12:1070）GB/T 13453.1氧乙烯均物和共聚物树胎水中筛析方法（GB/T 13453.11992.itlJSC1624：1978
GB/T16613试验用案氯乙烯（PVC)糊的制备分散器法（G3/T166131996.id1S)/DIS11468:19953
GB/T 3402.1—2005

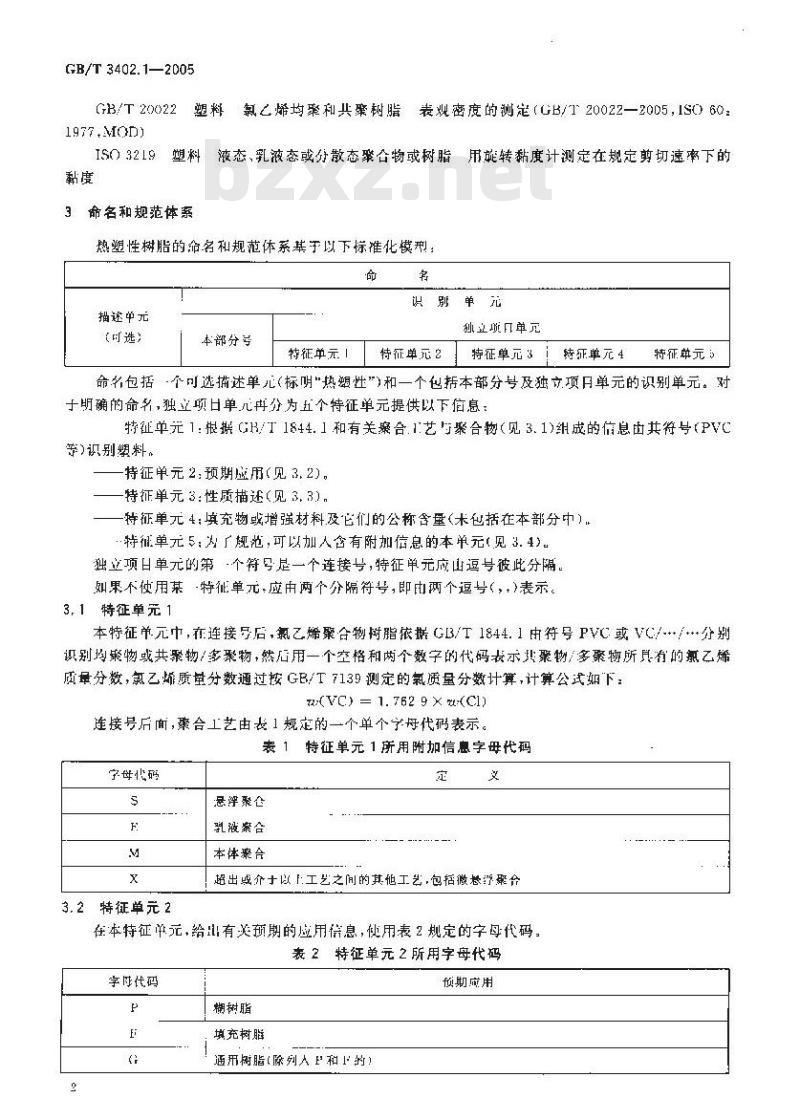

GB/T 20022
1977MOD)
IS0 3219
塑料氯乙烯均聚和共聚树脂表观密度的测定（GB/T20022—2005，1SO）60：塑料液态、乳液态或分散态骤合物或树脂用整转黏度计測定在规定剪切速率下的命名和规范体系
热塑性树脂的名和规范体系基于以下标准化模型：命
描述中元
(时选)
本部分号
特征单元！
识别单元
独立项几单
特征单元2
持征单元3
特证单元4
特征单元5
命名包括个可选描述单儿（标明\热塑性”）和一个包括本部分号及独文项月单元的识别单元。对于明确的命名，独立项日单再分为五个特征单元提供以下信息：特征单元1:根据GH/I1844.1和有关廉合.1艺与聚合物（见3.1)组成的信息由共符号（PVC等)识别塑料。
特征单元2：预期应用（见3,2)。特征单元3：性质描述（见3.3），-特征单元4：填充物或增强材料及它们的公称含量（术包括在本部分中），特征单元5：为厂规范，可以加人含有附加信息的本单元（见3.4)。独立项日单元的第·个符号是一个连接号，特征单元应山逗号被此分隔。如果不使用某特征单元，应由两个分隔符号，即由两个逗号（，，）表示。3.1特征单元1
本特征单元中，在连接号后，氯乙烯聚合物树脂依据GB/T1844.1由符号PVC或VC//*分别识别均策物或共聚物/多聚物，然店用一个空格和两个数字的代码表示其聚物/多聚物所具有的氯乙烯质量分数，氯乙烯质量分数通过按GB/T7139测定的氯质量分数计算，计算公式如下：(VC)=1.7629×u(Cl)
连接号后面，案合工艺由表1规定的一个单个字母代鸦表示。表 1 特征单元 1 所用附加信患字母代码字母代码
3.2特征单元2
悬浮聚企
乳陂案合
本体案合
超出介十以F工艺之间的其他工艺,包微悬浮亲介在本特征单元，给出有美预期的应用息，快用表2规定的字母代码表2特征单元2所用字母代码
字所代码
糊树脂
填充树脏
通刑树脂(除列人和的！
预期应用

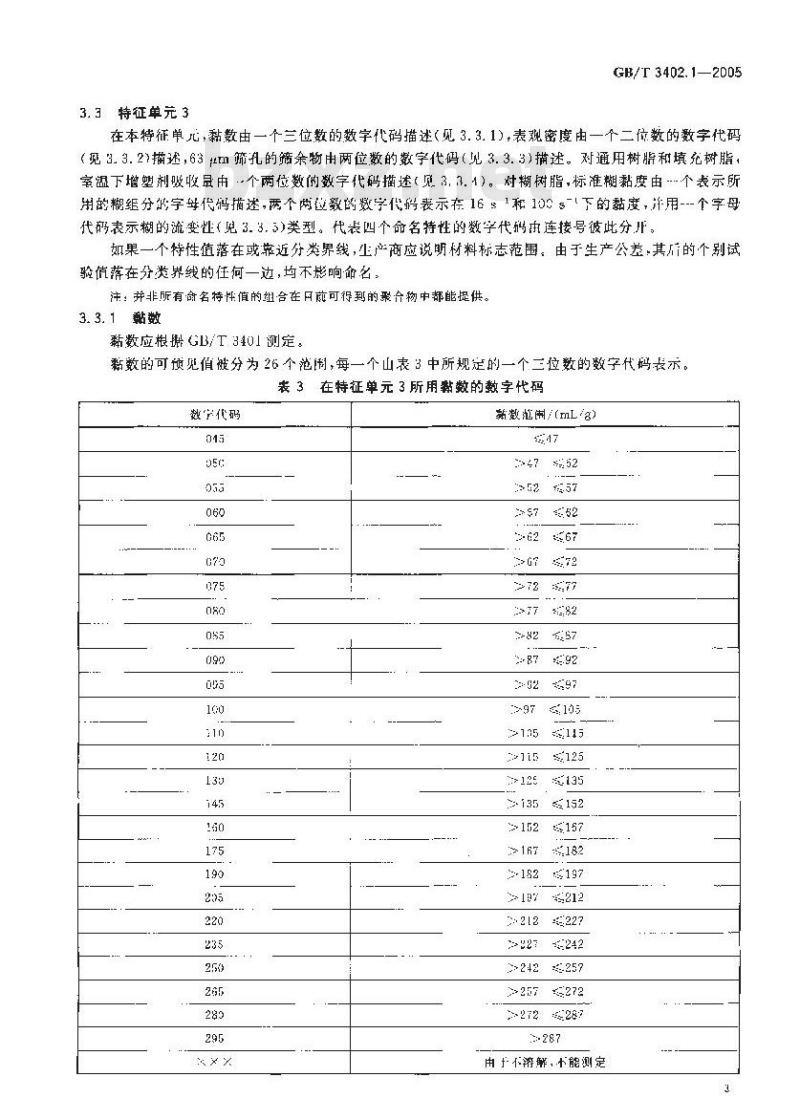

3. 3特征单元 3
GB/T3402,1—2005
在本特征单元，黏数由一个三位数的数字代码描述（见3.3.1)，表观密度由一个二位数的数字代码(见 3. 3. 27描述,63 Lm筛孔的筛余物由两位数的数字代码(见 3. 3. 3)描述。对通用树脂和填充树脂,室温下增塑剂吸收虽由·个两位数的数字代码描述（见3.3.1）。对糊树脂，标准糊黏度由个表示所用的糊组分的字母代码描述，两个两位教的数学代表示在16：1和100s-下的黏度，并用---个字母代码表示糊的流变性(见3. 3.5)类型。代丧四个命名特性的数字代码再连接号彼此分斤，如果一个特性值落在或靠近分类界线，生产商应说明材料标志范围，由于生产公差，其而的个别试验值落在分类界线的任何一边，均不影响命名。注：并非所有命名特性值的组合在日前可得到的聚合物中都能提供3. 3. 1黏数
黏数应根搬GB/T3401测定
黏数的可预见值被分为26个范阔,每一个山表 3 中所规定的一个三位数的数字代码丧示，表3在特征单元3所用黏数的数字代码数代码
弱数范围/(mL(g)
242257
>257272
272287
由于不游解，十能测定
GB/T 3402.1—2005
3.3.2表观密度
表观密度应根据GB/T20022测定
表观密度的叫预见值分成12个范，每一个中表4所规定的一个两位数的数字代码表示表4在特征单元3中所用表观密度的数字代码数字代码
3. 3. 363 μm筛孔的筛余物
表观密度范围/(g/mL）
0.3220.37
11.3750.42
63um筛孔的筛余物应根据GB/T2916或GB/T13453.」测定63 um筛孔的筛余物可预见值分成8个范,每一个由表5中婉定的两位数的数字代码表示，表 5在特征单元3所用 63 μm筛孔的筛余物的数字代码数宁代码
室温下增塑剂吸收(保对通用树脂和填充树脂）3.3.4
室温下增塑剂吸妆应根据心B/T3·100测定，63μ氏踩孔的筛余物范用%
室温下增塑剂吸收的可预见值分为5个范围，每个山表6中既定的个两位数的数字代码表示。表 6在特征单元 3 所用增塑剂吸收的数字代码数宁批码
增吸收范围（份/lr0份树脂.以质益计）phr10
数学代码
表6（续）
GB/T 3402.1-2005
增塑剂吸改范围（份/10n)份树脂，以质量计)（phr)3040
不能实现雨现性测定
3.3.5标准糊的黏度和流变性类型(仅对糊树脂）3.3. 5.1糊黏度
标准糊黏度应根招IS03219及GB/T16613或GB/T12004.2手糊制备（24土0.3）h后，在剪划速率（16工1）\（100十1）%-条下测定，环境调节和试验温度应在（23+2)在剪切速率16%-1和100-下测定的两个可预见黏度值分别被分为9个范围，每一个用表7定的一个两化数的数字代码表示，两个黏度的数字代码用一个斜画线分开，所用的标准糊组分A或B在这些数字代码前直接记录，
在特征单元3所用标准糊黏度的数字代码表7
数亨代码
3. 3. 5. 2糊的流变性
黏度范图/(P，s）
>18 2,26
不能实现再现性翘定
标推糊的流变性应按照3.3.5.1选择剪切速率在16-和100之间的黏度来确定，由以下的个字母代码表示:L)—一膨胀型,N牛顿型,P—慢塑型和 X-
性的字母代码在根据3.3.5.1测定的黏度后肖接记录在命名中。不爽宽性（见衰），操述题变
表8在特征单元3所用筑变性字母代码表示流变性的字母代码
在剪切速率155-下的黏度
在射切速率 下的黏度
(0. 75-~:. 33
不确定
如果在剪切速率100！1的黏度即使用组分B的糊也不能测定,则可以在较小的购切速率范用（如76-1到40-之间)下测定度，由40外推到10-1,得出190s下的黏度。从而确定棚的流变性。
GB/T3402.1—2005
3.4特征单元5
在本可选特征单元中，对附加要求的描述足某材料命名转换为特定应用规范的一个方式，例如，可以引用适宜的国家标准或协议方确认的某些其他文件4命名和规范实例
4.1一个由木体策合（M）生产的预期为通树脂（G）应用的氯乙烯均聚物（PVC)，具有黏数120mL/g(120），表观密度0.55g/1ml（55）63/m筛孔的筛余物02%（88)增塑剂吸收16phr(15)表示为：描述单元
热塑性
国家称雅
持征单,元1:符号
本体案合
特征单元2：通用树脂
本部分号
GB/T 3402.1
特征单元3：位置1：粘数
位置 2:表观密度
位置 3;f3 μm 筛孔筛余物
位置4:增塑剂吸收
独立项目单元
命名：GB/T3402.1-PVC-M.G,120-55-88-154.2
120 -55:88
一个山乳液聚合（E>牛产的期为糊树脂（P)应用的氮乙烯均聚物（PVC)，具有黏数为123ml./g（120），表观密度0.32g/mL（30),63mm筛孔的筛余物0.1%（00）.且标准糊A的黏度在16s-1为50 Pa *s(50),在 100 s : 下为 10 Pa s(10),并呈假塑性(P),表示为 :捕述单光
(可选）
热塑性
国家标准
特征单元1：符号
乳获聚合
特征单元2：糊树脂
本部分号
GB/T 3402. 1
特征单元3：位置1黏数
位骨2.表观密度
位置3:63u筛孔筛亲物
位置 1:组分 A
在16。-1下的黏度Www.bzxZ.net
在[0 于的黏度
流变性
PVC - E,
独立口单元
命名：G1B/T3402.1-PVC-F.P.120-30-00A50/10P120-30 - 00 - A 50/10 P
GB/T3402.1—2005
4.3一个由悬浮聚合(S)生产的预期为通用树脂(G)应用的氯乙烯质量分数 90%(90)的 VC/VAC共聚物，黏数85mL/g(085)、表观密度0.80g/mL(80)且63rzm筛孔筛余物为97%(98)将被命名为：接迹单元
(可选）
热塑性
成家标难
桦征单元1：符号
本部分号
GH/T 3402.1
疯乙烯含盘
最洋察合
特征单元2.通用树脂
特征单元3位置1：黏数
位置 2:表烷密度
位置3:63un筛孔筛余
位置4，增塑刻吸收
VC/VAC 90- S.
独立项目单元
命名:CR/T3402.1-VC/VAC90 S,C.085·80-98-XX085 - 80 - 98 - xx
4.4《一个由悬浮聚合(S)生产的预期为填充树脂(F)应用的氧乙烯均聚物（PVC).且有黏数105mL/名（100）、表观出度0.59g/mL（60）、63um筛孔筛余物为6%（12)和增塑剂吸收量7phr(05).并另外符合国家称准(GB×）将被命名为：
描述单元
（可选）
热塑性
国家标谁
特征单元1 符号
本部分号
GB/T 3402, 1
浮聚合
特征单元2：填充树脂
特征单元3:位置 1:粘数
位置2:表观密度
位置3:53 μm筛孔筛余物
位置4增塑剂吸收
特征单元4,未使用
特征单元5;国象标准
独立项月单元
100-60-12-05
命名GB/T3402.1-PVC-S.F.100-60-12-05，,GHX4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
