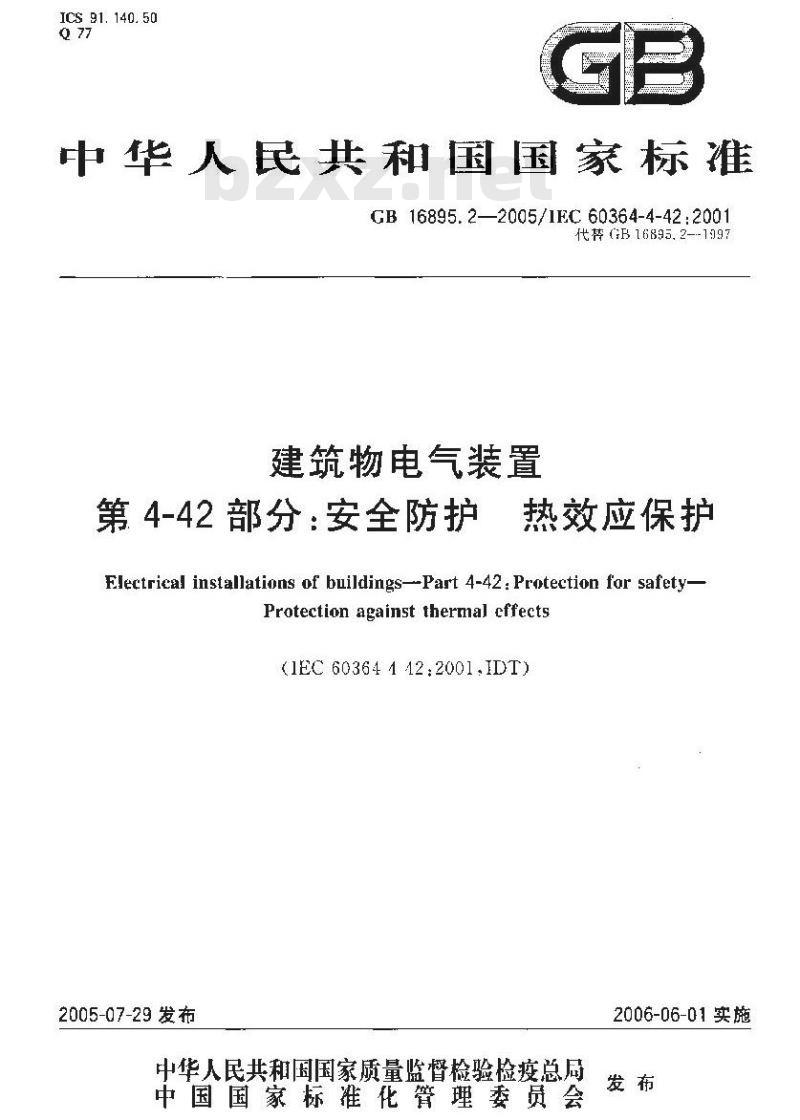

【国家标准(GB)】 建筑物电气装置第4-42部分：安全防护 热效应保护

ICS 91. 140. 50
中华人民共和国国家标准
CB 16895.2—2005/1EC 60364-4-42:2001代（B16895.2—-1997
建筑物电气装置
第4-42部分：安全防护
热效应保护
Flectrical installations of buildings--Part 4-42: Protection for safety-Protection against thermal cffects(IEC60364112:2001,IDT)
2005-07-29 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2006-06-01实施

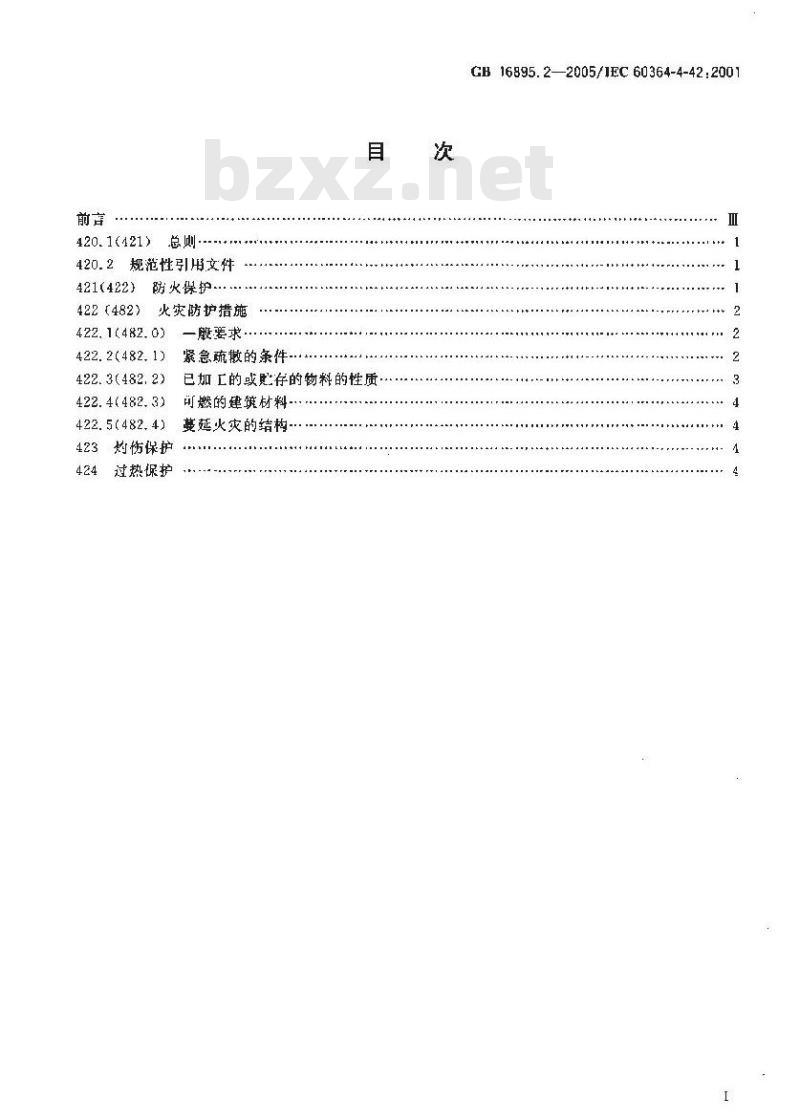

420.1(421)
420.2规范性引用文件
421(422)
422(482)
防火保护.
北灾防护措施
422. 1(482.0)
422. 2(482. 1)
422. 3(482.2)
422. 4(482. 3)
422. 5(482. 4)
423灼伤保护
过热保护
一艇要求··
紧急疏散的条件
已加工的或存的物料的性质
可燃的建筑材料-
蔓延火灾的结构

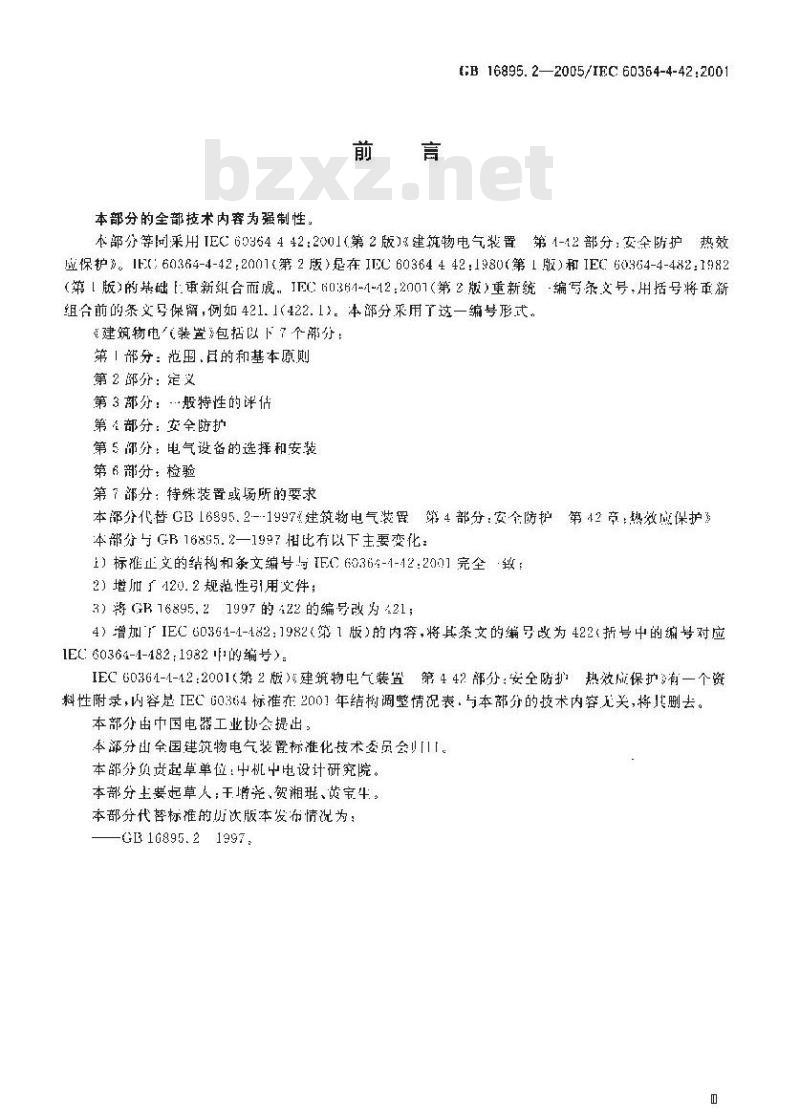

GB 16895.2-2005/1EC 60364-4-42:2001本部分的全部接术内容为强制性：前言
TB 16895.2—2005/IEC 60364-4-42:2001本部分等同采用TEC60364442：2001第2版）建筑物电气装置第4-42部分：安全防护热效应保护。IE:60364-4-42:2001<第2版)是在IEC60364442:1980(第1版)和IEC60364-4-482:1982（第【版）的基础E审新纠合而成。IFC60364-1~12：2001（第2版）重新统编写条文号，用括号将重新组合前的条文号保留，例如421.1（422.1)。本部分采用了这一编号形式，建筑物电装置》包括以下7个部分：第「部分：范围，县的和基本原则第2部分：定义
第3部分：…般特性的评估
第部分：安全防扩
第5部分：电气设备的选择和安装第6部分；检验
第7部分：特殊装置或场所的要求本部分代替GB16995.2-1997建筑物电气装置第4部分：安全防护第42章：热效成保护》本分与B1695.2一19？错比有以下主要变化：1）标准止文的结构和条文编号与IEC60364-1-42：2001完全致：2）增加了420.2规范性引用这件；3）将GR16895.21997的422的编号改为421；4）增加广IEC60364-4-482：1982（第1版）的内穿，将其条文的编号改为422（号中的编号对应[EC60364-1-482：1982的编号）IEC60364-4-422001（第2版）建筑物电气装置第442部分：安全防护热效成保护有一个资料性附录，内容是IEC60364标准在2001年结树调整情况表，与本部分的技术内容无关，将共删去。本部分由中国电器工业协会提出，本部分出全国建筑物电气装置标准化技术委员会。本部分负责起草单位：中机中电设计研究院。本部分主要起草人：干增尧、贺湘珑、黄宝牛。本部分代菩标准的历次版本发布情况为：GB16895.2 1997.

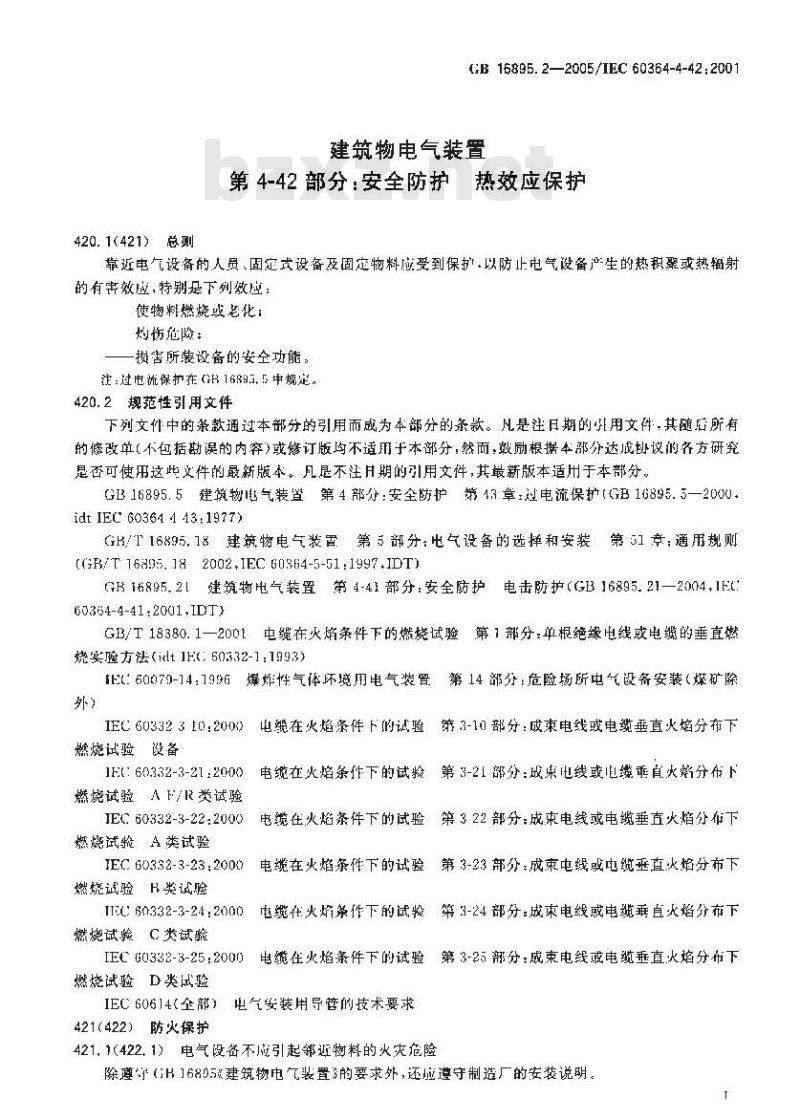

420.1(421）总测
GB16895.2—2005/IEC60364-4-42:2001建筑物电气装置
第4-42部分：安全防护热效应保护靠近电气设备的人员、固定式设备及固定物料应受到保扩以防止电气设备户生的热积聚或热辐射的有害效应，特别是下列效应：使物料燃烧盛老化：
灼伤危险：
一损害所装设备的安全功能，
注：过电流保护在（H16895,5中规定。420.2规范性引用文件
下列文中的条款过本部分的引用而成为本部分的条款。凡是注且期的用文件,其随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本部分，然而：鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注片期的引用文件，其最新版本适用于本部分。GB16895.5建筑物电气装置第4部分：安全防护第43章:过电流保护[GB1G895.5—2000。idt IEC 60364 4 43:1977)
GH/T 16895, 18建筑物电气装宵第 5 部分:电气设备的选择和安装 第 51 章;通用规则[GB/T 16895,182002,IEC 60364-5-51:1997.IDTGB16895,2[建筑物电气装置第4-41部分：安全防护电击防护（GB16895.21—2004,1EL60364-4-41:2001.IDT)
GB/T18380.1—2001：电缆在火焰条件下的燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧实验方法(idt1H(：60332-1：1993)1E60079-14：1996爆炸性气体环境用电气装置第14部分：危险场所电气设备安装（煤矿除外）
IEC 60332 310:2000
电缆在火焰条件下的让验第3-10部分：成束电线或电缆垂直火焰分布下燃烧试验设备
电缆在火焰条作下的试验第3-21部分：或束也线或电绨垂自火焰分布下1E1:60332-3-21:2000
燃烧试验AF/R类试验
JEC 60332-3-22:2000
燃烧试A类试验
电缆在火焰条件下的试验
第322部分：成束电线或电缆垂直火缩分布下IEC 60332-3-23:2000
电姚在火焰条件下的试验第3-23部分：成束电线或电缆垂直火焰分布下燃烧试验H类试验
IE:60332-3-24.2000
电缆在火焰条作下的试验第3-24部分：成束电线或电缆垂直求焰分布下燃烧试验C类试验
IE心G0332-3-25:2000电缆在火焰条件下的试验第3-25部分：成束电线或电缆垂直火焙分布下燃烧试验D类试验
IEC 60614企）电气安装用导管的技术要求421（422）防火保护
421.1（422、1）电气设备不成引起邻近物料的火灾危险除遵（R16895建筑物电气装置多的要求外，还应遵守制造厂的安装说明。T

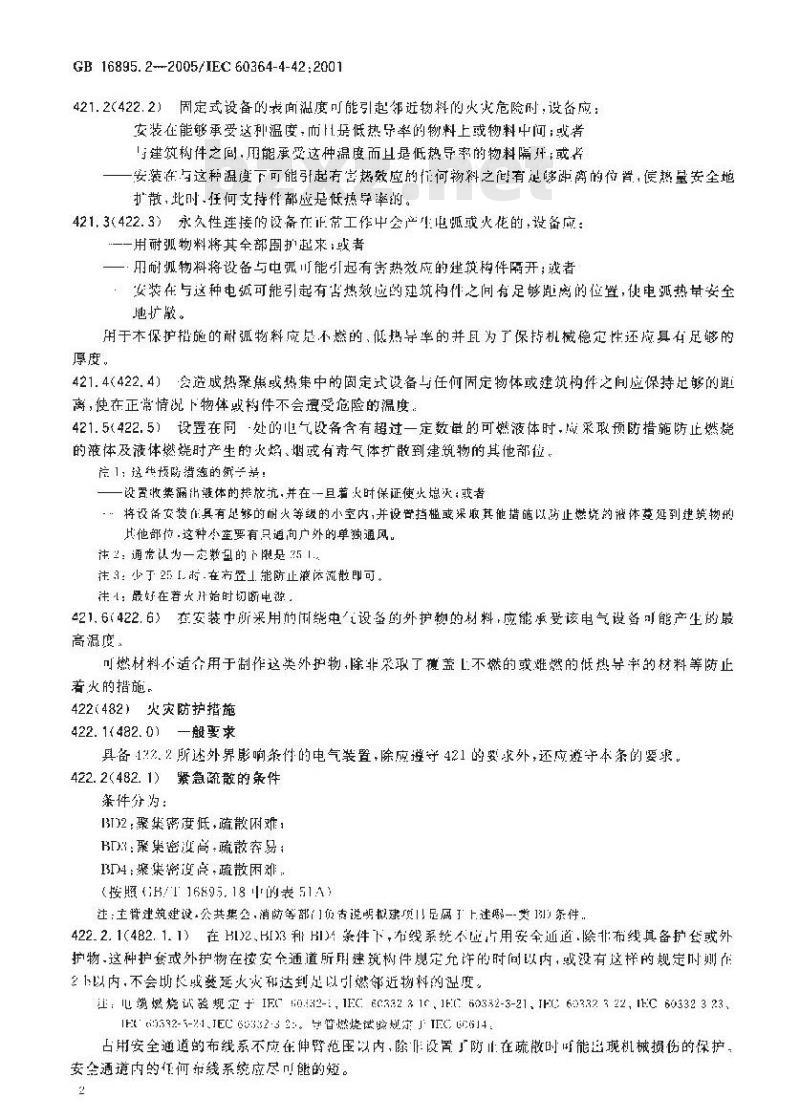

GB16895.2--2005/IEC60364-4-42:2001421.2（422.2）固定式设备的表面温度可能引起邻近物料的火灾危险耐，设备应：安装在能够承受这种温度，而H是低热导率的物料上或物料中问；或考建筑构件之间，用能承受这仲温度而且是低热导率的物料隔开：或者一一安装在与这种温漫下可能引起有害热效应的任何物料之间有是够距离的份背，候热量安全地扩散，此时-任何支持作都应是低热导率的。421.3（422.3）永久性连接的设备在正常工作中会产生电甄或火花的，设备应：一一用耐弧物料将其全部周护起来：或者一·用耐孤物料将设备与电弧能引起有害热效应的建筑构件隔开；或者安装在与这种电弧可能引起有占热效应的建筑构件之间有足够距离的位置，使电弧热量安全地扩殿。
用于本保护措舱的耐弧物料应是不燃的、低热导率的并且为了保持机械稳定性还应具有足够的厚度。
421.4（422.4）会造成热聚焦或热集中的固定式设备与任何周定物体或建筑构件之问应保持足够的距离，使在正常情况下物体或构件不会遭变危险的温度：421.5(422.5）设置在同处的气设备含有超过一定数单的可燃液体时成采取预防措施防止燃烧的液体及液体燃烧时产生的火焰、烟或有毒气体扩散到建筑物的其他部位。院1这往矮防潜随的矫学最！
一设置收集漏出被体的排放抗,并在旦着天时保证使火虑天；或者。将设备安装具有足够的火等级的小空内，并设告挡或呆取其能措施以防止燃烧的波体菱延到建筑物剂其他部位，这种小室要有，只道向广外的单独通风。注2：通需认为一宽教望的限是251注3：少于 25 1.前-在置1能防止液体流散即可。注：最好在若火升始时切断电源421.6422.6）在安装中所采用的间继电设圣的外护物的材料，应能承受该电气设备可能产生的最高温度、
可燃材料不适合用于制作这类外护物，除非采取了覆盖不燃的或雄燃的低热导率的材料等防止若火的措施。
422（482）火灾防护措施
422.1(482.0）一般要求
具备13.2所述外界影响条件的电气装置，除应遵守421的数求外，还应遵守本条的要求，422.2(482.1）紧急疏散的条件
条件分为：
13132:聚集密度低，疏散难：
BD：聚集密汉高+疏散容易：
1314：聚集密理危：疏散困难
(接照（H/T 16895.18 中的表51A)注：主管建筑建设·公共集会，消防等部门负支说明拟建项！！足属」上哪—类3条件422.2.1(482.1.1）在HI)2,HI>3和HI3条件下，布线系统不应上用安全迹道.除非布线具备护或外护物.这种护套或外护物在按安全通道所用建筑构件规定允许的时间以内，或没有这样的规定时则作1以内，不会助长或葵延火灾和达到是以引燃邻近物料的温度，江： 心谢燃烧试验规定于 IFC 60.32-1, IFC. E0332 3 1C,IFC 60332-3-21, IFC 63332 3 22, IEC 60332 3 23,IE n9332-5-21,IEC 60332:3 9:。导管燃烧试验划定 JIFC 6614:占用安全通道的布线系不应在伸皆范困以内，除旧设置防在疏散时能出现机械损伤的保护。安全適道内的任何带线系统应尽熊的短。2
GB 16895.2-—2005/1EC 60364-4-42.2001422.2.2（482.1.2）在BD3和BD4条件下.除用丁使利疏散的果些电器以外，开关设备和控制设备只有规定的人员才能接近，如果这些并关设备和控制设备被装在通道内，则应将它们装在用不燃的或难燃的材料制作的粒了或箱子内、让：“不燃的“布“难燃的\定义在污志中。422.2.3（482.1.3）在BD3、BT条件下和在安全通道内禁止使用行可燃液体的也气设备。注：纸装在电器中的个别辅助电窃器不必满处本要求。这种例外主要指放电灯和电动机起动器的世器器。422.3（482.2）已加工的或贮存的物料的性质条件BE2：火灾危险（按照（B/T16895.1R的表51A）。注！；可燃材料的数垒，场所的表面积或体积务见国家规定注2：关于爆炸危验，死1LC60C7911，422.3.1（482.2.1）电-没备应限于这些场所必需使用的那些设备-低按照422.3.6的作线累统除外。422.3.2（482.2.2）预计电气设备外壳上会积聚足以引起火灾危险的粉尘时，应采错施防止外壳达到过尚温度
422.3.3<482.2.3）电气设备的选择和安装，应使其正常温升和故障期间的预让温升不会起火灾。这些要求可以荣设备的结构或它的安装条件来实现，表面温魔不可能引燃附近物休的场所，不带采取特别措施。422.3.4(482.2.4）保扩、控制和隔离用的开关设备应装在HF2条件场所以外的地方+除非这种开关设备装在防护等级适合这种场所但至少为IP4X的外护物内。422.3.5（482.2.5）布线没有埋设在不燃材料中时，应采取措施保证这钟布线不会使火筛费延，特别是电缆最少应满足IEC60332-1规定的燃烧试验。422.3.6（482.2.6）通进这些场所仙不是必需用于这些场所的布线系统应满足以下条件：布线系统要符合422.3.5的规定：在这些场所内、布线系统沿线没有接头除非将这此接头放在耐火的外护物中；布线系统有符合422.3.！！规定的过电流保护。422.3.7（482.2.7）在行可燃粉尘的场所，强追通风加热装置的进气II成设在场所之外。排气温度不应引起场所中起火。
422.3.8（482.2.8）自动或远方控制的电动机或者术被连续监视的电动机，应设有温度敏感器件作超温保护.但轻负载的伺服电动机除外。422.3.9（4B2.2.9）灯具应证合13F2场所并且应配备能提供保护等级至少为I4X的外护物。在预先估计到会机械性损伤的场所，灯泡及灯具部件应备足够的保护，例如采用强化塑料罩，格栅或强化玻璃留，这紫保扩器件不应固定在灯座上，除非这在结构上预先己有考虑。422.3.10<482.2.10）从火灾危险的观点，在必需限制布线系统41故障电流引起后累的地方，应采用以下两种回路之一！
”由剩余电流动作保护器保护.保护器的额定到余电流动作值不超过心.5A：出持续的绝缘监视器监视，监视器在出现绝缘故障时发出警告，当布线系统没有与保护线相连接的金属外扩物时，叫采用一根裸监规线并人相庭回路的布线系统，此导线可以是保护线。
422.3.11(482.2.11）向BE2场所供电或通过的比路，在电路递人这些场所的电源侧应装有过负荷保护和短路保护。
422.3.12（482.2.12）对于特低电压电路，情电部分应符合以下一者之~一封装在保扩等级为IP2X或IPXXB的外护物内：—具有能够耐受试验压GoV、时间为】min的绝缘（与电路的标称电压无关）。这是对GB16595.21((H16395.21-2035)的411.1.4.3的附加要求3
GB16895.2—2005/IEC 60364-4-42.2001422.3.13(482.2.13）向BE2场所供电的电路不允许有PEN线：但通过这种场所的电路除外，422.4(482.3）可燃的筑材料
鑫件 CA2.可燃的建筑树料(接照 GB/T 16895. 18的表 51A)。422.4.1(482.3.1）应采取预防措施以保证电气设备不会引燃墙、楼板和项棚。422.5(482、4）蔓延火灾的结构条件CB2：蔓延火灾《按照GB/T16895.T8的表51A）。422.5.1(482.4.1）对于形状和大小会助长菱延火灾的结构，应采取预防错施以保证电气装置不会整延火炎(例如烟窗效应）。www.bzxz.net
注：可以装设火灾探衡器，以保证防止火灭蔓延的措施得以实现：例如关闲沟、增或管道中的防火脚。423灼伤保护
在伸臂范围内的电气设备，其可接近部分的温度不应达到可能造成人员灼伤的程度，并月应遵守表42A所列相应度限值的规定。装置的所有部分，在正崇作中，即使是短时间的，其温度可能出恐超过表42A所列限值时，也应加以防护，防止任何意外接融。表42A中的值不适用于已符合国家标准的某些设备表42A：神肾范国内设备的可触及部分正常工作时的温度限值可题及部分
操作时手择的部分
有意触及的，但非手握的部分
正常操作时不必触及的部分
424过势保护
424.1强迫通风加热系统
可触及衰面的材料
金属的
非金属的
金属的
非金属的
金属的
非金满的
最高溢度/℃：
424.1.1应使强迫通风加热系统的加热元件，除中央弱热器外，在规定的气流建立之前不能T.作，并在气流停止时停止工作。此外，还应有两个被此独立的温度限制器，以防比通风管道中的温度超过允许值
424.1.2加热元件的底座利外护物的材质应是不燃的。424.2产生热水或蒸汽的设备
所有产生热水或粪汽的设备的设计或安装都应保护设备在各种工作状态下都不致过热。除非这些设备完全符合相应国家标推的规定，否侧应用一种适当的非自动复位式儿性来保护，该元件的工作与设备的温度控制器无关，
如果这类设备没有溢出口，还应有限制水压的器件
