【机械行业标准(JB)】龙门平面磨床第1部分：参数

本网站发布时间： 2024-07-11 14:46:33

JB/T10602.1-2006
现行

基本信息

标准号：
JB/T 10602.1-2006
标准名称：
龙门平面磨床第1部分：参数
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
2007-02-01
实施日期：
2006-08-16
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
121.24 KB

标准分类号

标准ICS号：
机械制造>>机床>>25.080.50磨床和抛光机
中标分类号：
机械>>金属切削机床>>J55磨床

关联标准

出版信息

出版社：
机械工业出版社
页数：
16开,2页
标准价格：
12.0 元

其他信息

起草单位：
杭州平面磨床所
归口单位：
全国金属切削机床标委会
发布部门：
国家发展和改革委员会
相关标签：
龙门平面磨床参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T10602的本部分规定了工作台面宽度800mm～3150mm的龙门平面磨床的参数。本部分适用于新设计的一般用途的龙门平面磨床。 JB/T 10602.1-2006 龙门平面磨床第1部分：参数 JB/T10602.1-2006

标准内容

部分标准内容：

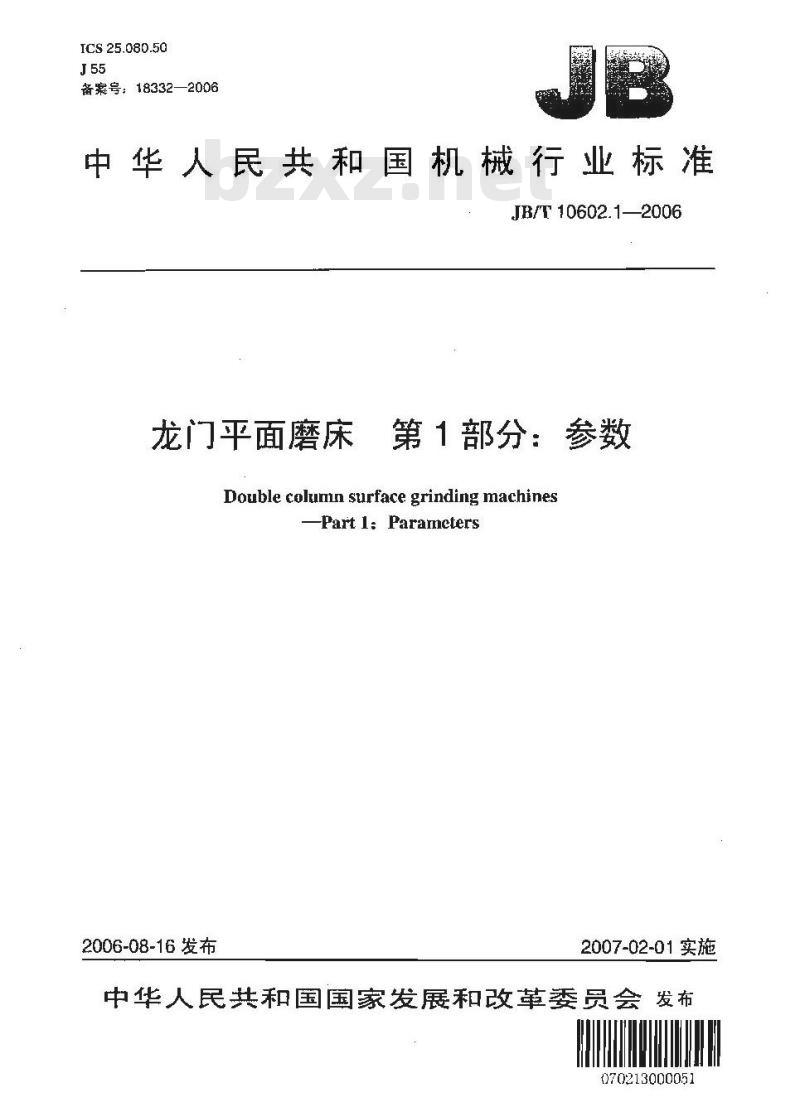

ICS25.080.50
备案号：18332—2006
中华人民共和国机械行业标准
JB/T10602.1—2006
龙门平面磨床，
第1部分：参数
Double column surface grinding machines-Part l: Parameters
2006-08-16 发布
2007-02-01实施
中华人民共和国国家发展和改革委员会发布070213000051
2规范性引用文件
图1龙门平面磨床型式，
表1龙门平面磨床参数
JB/T 10602.1-2006
JB/T 10602.1--2006

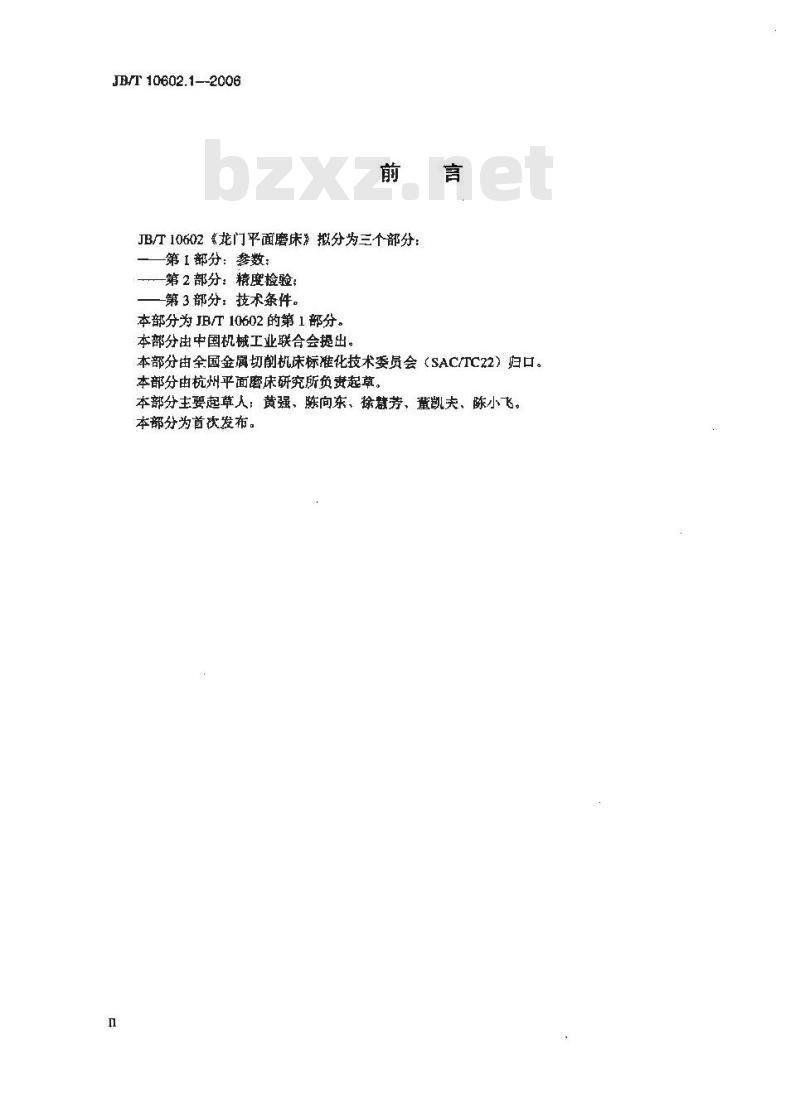

JB/T10602龙门平面磨床”拟分为三个部分：第1部分：参数：
第2部分：精度检验；
-第3部分：技术条件。
本部分为JB/T 10602 的第 1部分。本部分由中国机械工业联合会提出。本部分由全国金切削机床标准化技术委员会（SAC/TC22）归口。本部分由杭州平面磨床研究所负责起草。本部分主要起草人：黄强、陈向东、徐慧芳、董凯夫、陈小飞。本部分为首次发布。
1范围
龙门平面磨床第1部分：参数
JB/T 10602.1-2006
JB/T10602的本部分规定了工作台面宽度800mm～3150mm的龙门平面磨床的参数，本部分适用于新设计的一般用途的龙门平面磨床。2规范性引用文性
下列文件中的条款通过B/T10602的本部分的引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或憋订版均不适用于本部分，然而，鼓励根据本部分达成切议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T158--1996机床工作台T形槽和相应螺栓（eqvJSO299：1987）3参数

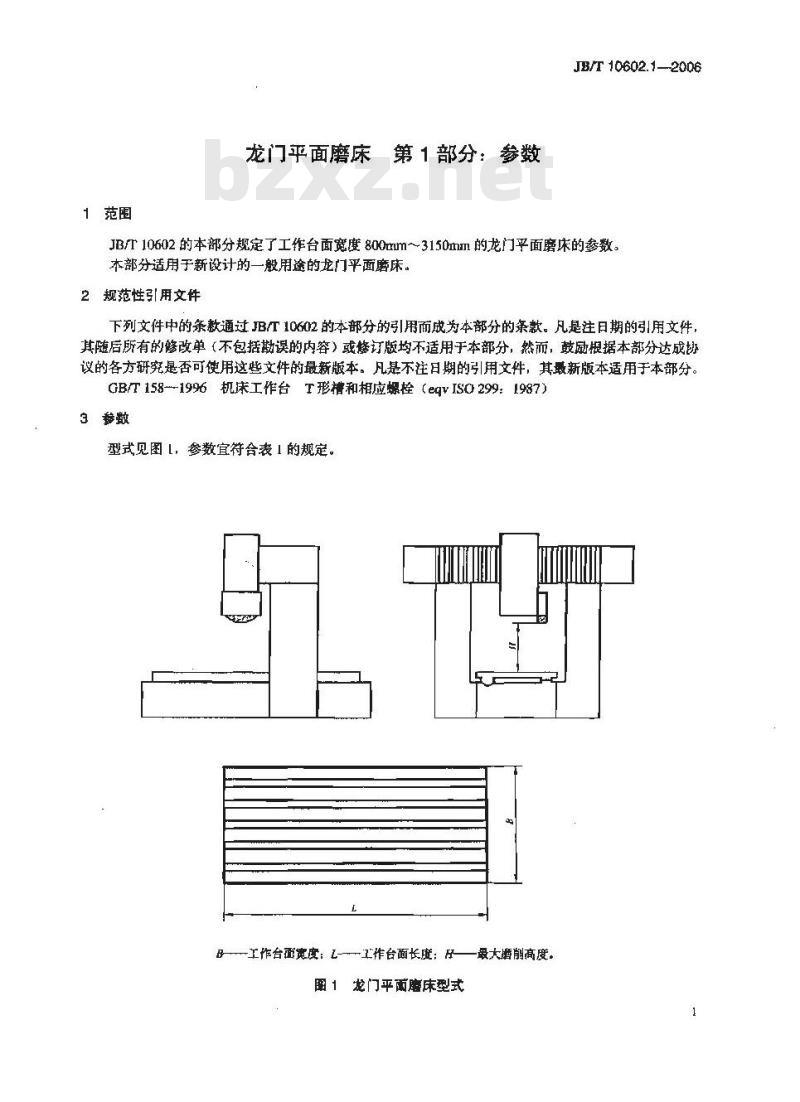

型式见图「，参数宜符合表1的规定。-工作台面宽度：-工作台面长度：所图 1 龙门平面磨床型式
一最大磨削高度。
JB/T10602.1—2006
工作台面宽度 B
最大磨削高度H
工作台面长度L
砂轮直径mm
砂轮线速度m/s
工作台最大速度范围m/l
最小进给暨
工作台面T形槽
（按GB/T158）
加工工件最大重盘bzxz.net
龙门平面磨床参数
630. 800.1000
400600
160,200,250
注1：最大磨削高度系指安装新砂轮时测量的磨削高度。注2：工作台面T形槽尺寸按固定T形槽要求考核。2
28,36. 42
160,200250+320
25X8XLXHX7.8X10-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
