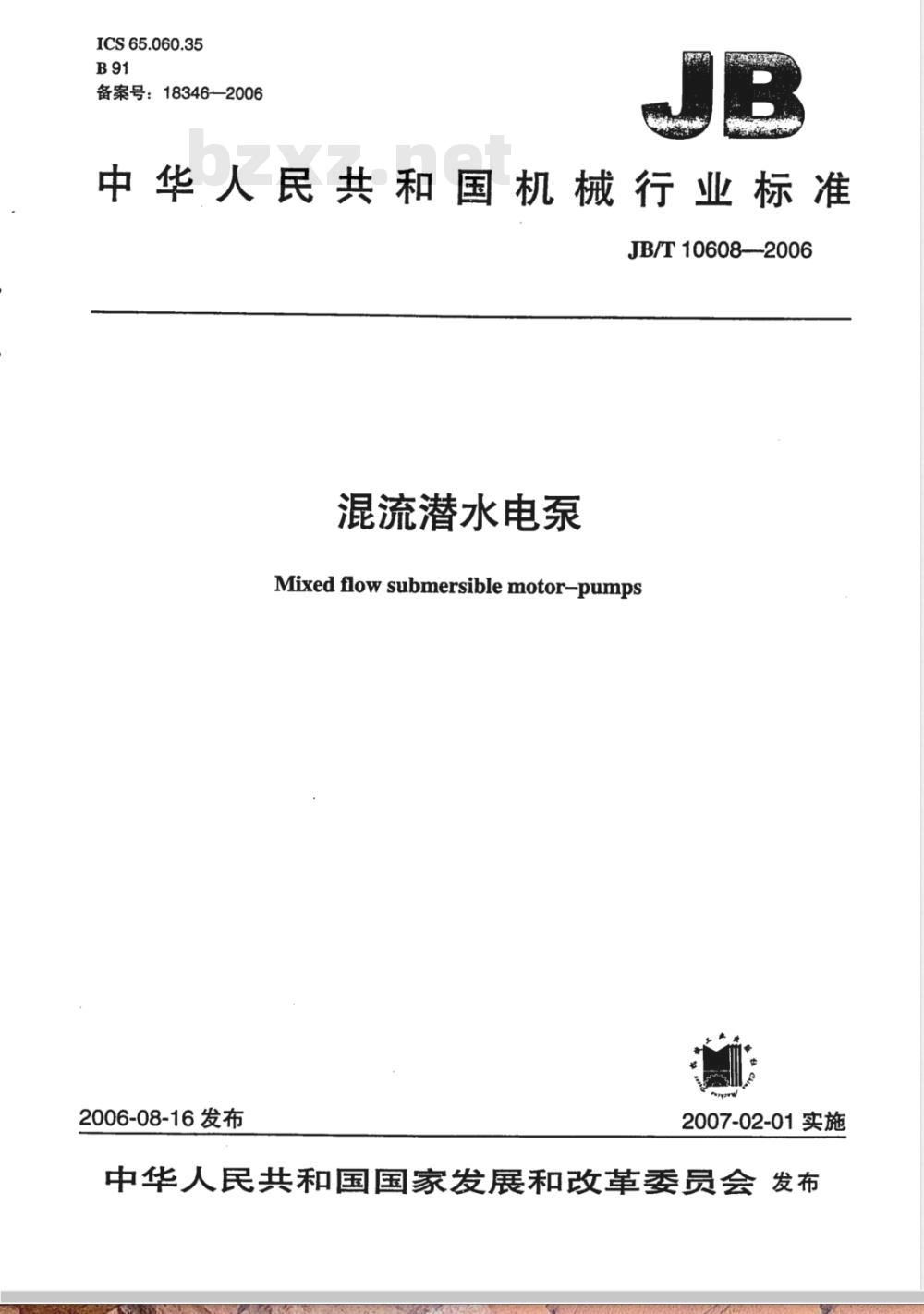

【机械行业标准(JB)】 混流潜水电泵

ICS65.060.35
备案号：18346—2006
中华人民共和国机械行业标准
JB/T 10608--2006
混流潜水电泵
Mixed flow submersible motor-pumps2006-08-16发布
2007-02-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件

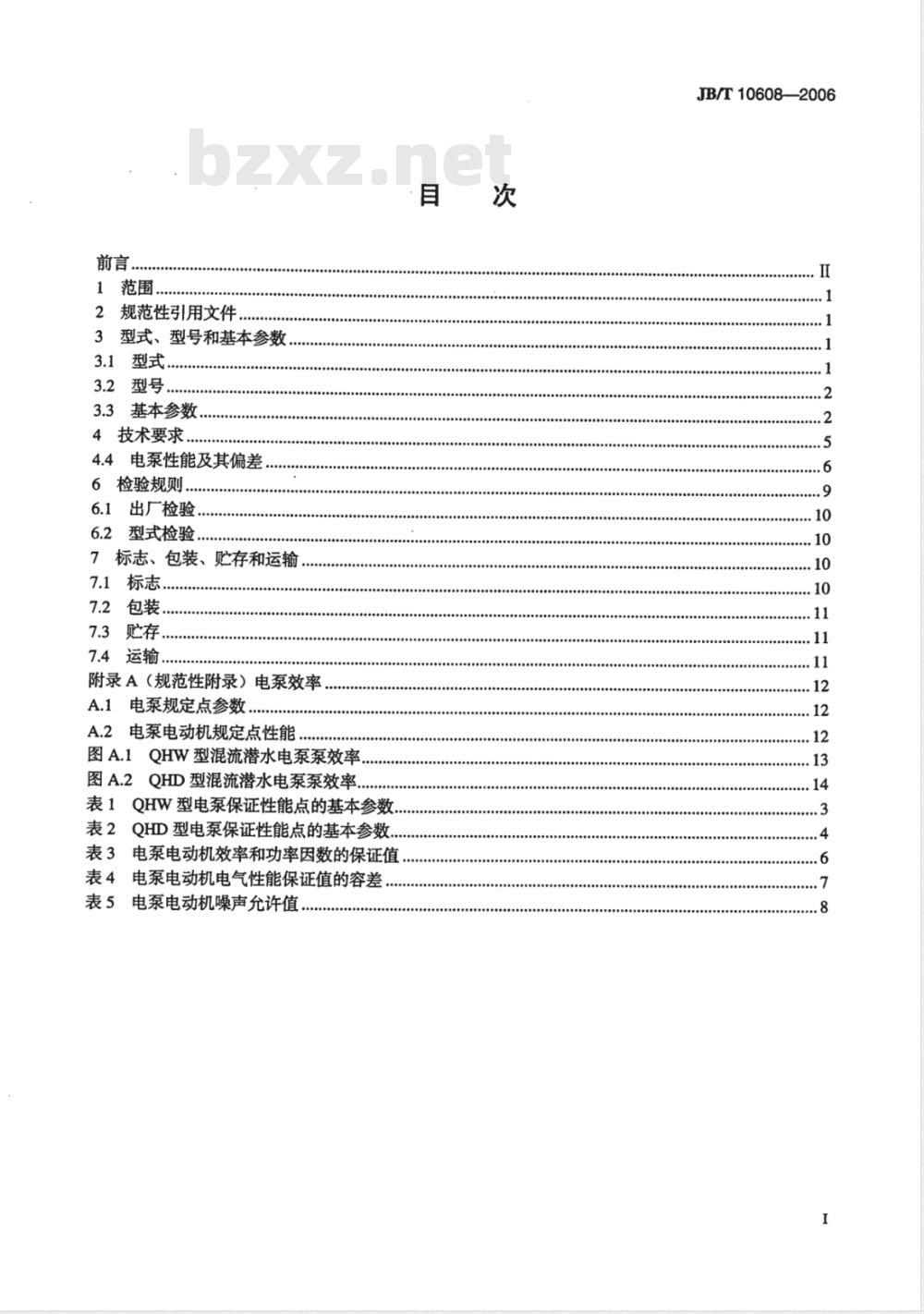

型式、型号和基本参数.
型式，
3.2型号..
3.3基本参数
4技术要求...
4.4电泵性能及其偏差
6检验规则..
出厂检验.
型式检验，
7标志、包装、贮存和运输
7.1标志．
7.2包装
7.3贮存.
7.4运输.
附录A（规范性附录）电泵效率，A.1电泵规定点参数
A.2电泵电动机规定点性能
图A.1QHW型混流潜水电泵泵效率图A.2QHD型混流潜水电泵泵效率表1QHW型电泵保证性能点的基本参数，00000
表2QHD型电泵保证性能点的基本参数表3电泵电动机效率和功率因数的保证值表4电泵电动机电气性能保证值的容差表5电泵电动机噪声允许值
JB/T10608—2006
JB/T10608-2006

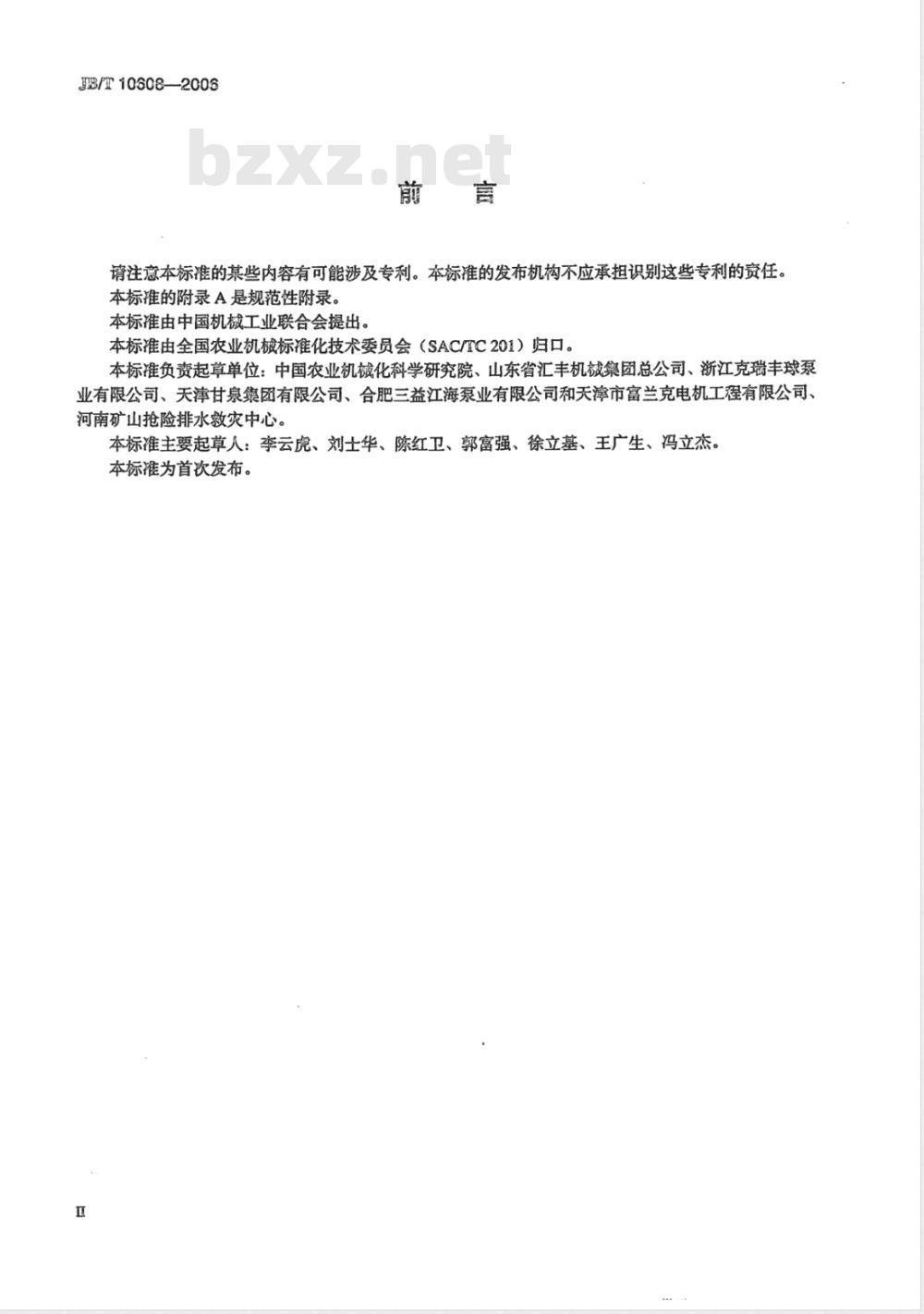

请注意本标准的某些内容有可能涉及专利。本标推的发布机构不应承担识别这些专利的责任。本标准的附录A是规范性附录。
本标推由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准负责起草单位：中国农业机械化科学研究院、山东省汇丰机械集团总公司、浙江克瑞丰球泵业有限公司、天津甘泉集团有限公司、合肥三益江海泵业有限公司和天津市富兰克电机工程有限公司、河南矿山抢险排水敦灾中心。
本标准主要起草人：李云虎、刘士华、陈红卫、郭富强、徐立基、王广生、冯立杰。本标准为首次发布。

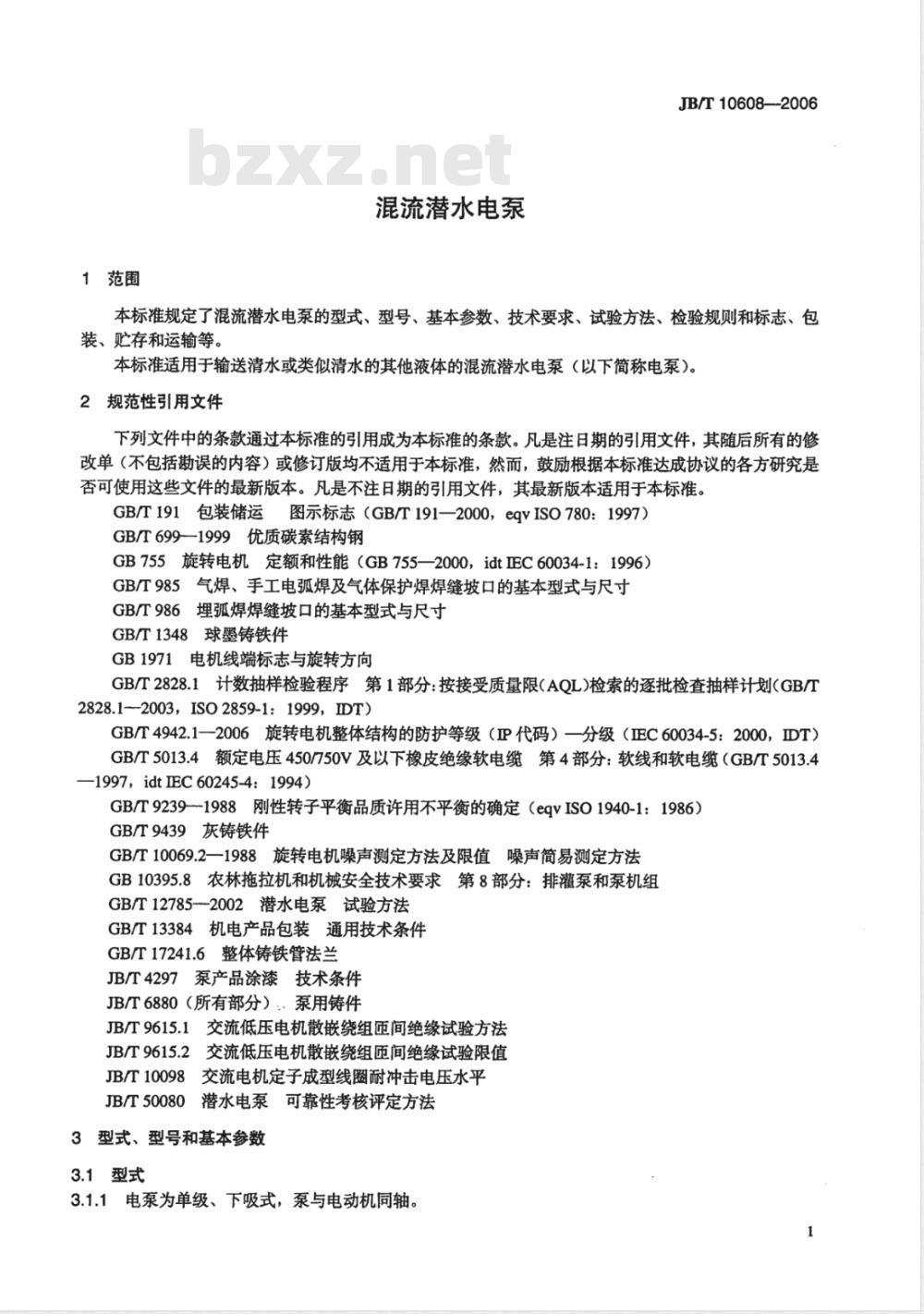

1范围
混流潜水电泵
JB/T10608—-2006
本标准规定了混流潜水电泵的型式、型号、基本参数、技术要求、试验方法、检验规则和标志、包装、贮存和运输等。
本标准适用于输送清水或类似清水的其他液体的混流潜水电泵（以下简称电泵）。2规范性引用文件
下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqvISO780：1997）GB/T6991999优质碳素结构钢
GB755旋转电机定额和性能（GB755—2000，idtIEC60034-1：1996）GB/T985气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸GB/T986埋弧焊焊缝坡口的基本型式与尺寸GB/T1348球墨铸铁件
GB1971电机线端标志与旋转方向GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检查抽样计划(GB/T2828.1—2003，ISO2859-1：1999，IDT)GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）一分级（EC60034-5：2000，DT）GB/T5013.4额定电压450/750V及以下橡皮绝缘软电缆第4部分：软线和软电缆（GB/T5013.4—1997，idtIEC60245-4:1994)
GB/T92391988刚性转子平衡品质许用不平衡的确定（eqvISO1940-1：1986）GB/T9439灰铸铁件
GB/T10069.2—1988旋转电机噪声测定方法及限值噪声简易测定方法GB10395.8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组GB/T127852002潜水电泵试验方法GB/T13384机电产品包装通用技术条件GB/T17241.6整体铸铁管法兰
JB/T4297泵产品涂漆技术条件
JB/T6880（所有部分）：、泵用铸件JB/T9615.1交流低压电机散嵌绕组匝间绝缘试验方法JB/T9615.2交流低压电机散嵌绕组匝间绝缘试验限值JB/T10098交流电机定子成型线圈耐冲击电压水平JB/T50080潜水电泵可靠性考核评定方法3型式、型号和基本参数
3.1型式
3.1.1电泵为单级、下吸式，泵与电动机同轴。JB/T10608--2006
3.1.2电泵分为蜗壳式和导叶式。3.1.3电泵电动机的外壳防护等级应符合GB/T4942.1一2006中的IPX8规定：3.1.4电泵从进水口看叶轮为逆时针方向旋转。3.2型号
3.2.1蜗壳式电泵型号表示方法
电泵的型号由汉语拼音大写字母和阿拉伯数字等组成，其意义如下：QHW
额定输出功率，单位为W
规定扬程，单位为m
规定流量，单位为m2/h
蜗壳式混流潜水电泵
排出口径，单位为mm
3.2.2导叶式电泵型号表示方法
电泵的型号由汉语拼音大写字母和阿拉伯数字等组成，其意义如下：QHD
额定输出功率，单位为kw
规定扬程，单位为m
规定流量，单位为m3/m
导叶式混流潜水电泵
排出口径，单位为mm
3.2.3标记示例
排出口径为350mm、规定流量为1100m2/h、规定扬程为10m、额定输出功率为45kW的蜗壳式混流潜水电泵，其标记为350QHW1100-10-45。排出口直径为1000mm，规定流量11000m2/m，规定扬程15.8m，额定输出功率710kW的导叶式混流潜水电泵，其标记为1000QHD11000-15.8-710。3.3基本参数
3.3.1在电源频率为50Hz，电压为三相（380V、660V、3kV、6kV、10kV）时和规定的使用条件下，电泵规定点的基本参数应符合表1、表2的规定。3.3.2当电泵规定点的基本参数不符合表1、表2的规定时，电泵效率和电泵泵效率可依据附录A、表3、图A.1和图A.2中的规定确定。3.3.3表2和图A.2是导叶式混流潜水电泵叶片安放角0°时的规定值。其他角度电泵泵效率允许比0°角度的电泵泵效率降低5%。
3.3.4表1和表2所列的电泵排出口径为推荐值。3.3.5当电泵的额定转速与表1和表2不符时，可根据需要或合同规定提高或降低，但电泵效率不应低于本标准规定。
QHW型电泵保证性能点的基本参数表1
100QHW90-4.6-2.2
100QHW90-8-4bzxz.net
100QHW90-12-5.5
100QHW120-15-11
150QHW170-3-3
150QHW200-5-5.5
150QHW210-8-7.5
150QHW210-13-15
150QHW190-15-15
200QHW370-3-5.5
200QHW320-5-7.5
200QHW350-7-11
200QHW350-12-22
200QHW350-14-22
250QHW600-4.2-15
250QHW650-7-22
250QHW700-11-37
250QHW750-14-45
300QHW900-5.5-22
300QHW900-9-37
300QHW900-12-45
300QHW950-14.5-55
350QHW900-4.6-18.5
350QHW1100-6.2-30
350QHW1470-6-37
350QHW1100-10-45
350QHW1250-10.5-55
350QHW1150-15-75
400QHW1700-5.7-45
400QHW2500-7-75
400QHW1900-10-75
400QHW2200-10.5-110
400QHW2000-12-110
400QHW1800-14.5-110
500QHW2700-6.2-75
500QHW2700-8-90
500QHW2600-10-110
500QHW2650-12-132
规定流量
规定扬程
额定转速
JB/T10608—2006
额定输出功率
电泵效率
JB/T10608--2008
500QHW2500-15.7-160
500QHW2750-19.2-220
600QHW3900-5.5-90
600QHW4500-7-132
600QHW4500-9-160
600QHW4800-10-200
600QHW3900-11.5-185
600QHW4000-13-220
600QHW4000-15-250
600QHW4300-16-280
600QHW3900-22.5-355
300QHD900-5-22
300QHD900-9-37
300QHD900-12-55
300QHD1000-15.8-75
350QHD1100-4.5-22
350QHD1300-7.8-45
350QHD1100-9-45
350QHD1150-15-75
400QHD1750-4.7-37
400QHD1350-6.4-37
400QHD1650-7.5-55
400QHD2100-9.5-90
400QHD1080-11-55
400QHD930-13-55
400QHD1700-15-110
500QHD2200-5.8-55
500QHD2300-7.5-75
500QHD2150-10.2-90
500QHD2450-12.5-132
500QHD2400-15.5-160
500QHD2500-20-220
600QHD2900-6-75
600QHD3200-9-132
表1 (续)
规定流量
规定扬程
额定转速
QHD型电泵保证性能点的基本参数规定流量
规定扬程
额定转遮
额定输出功率电泵效率
额定翰出功率
电泵效率
600QHD2500-12-132
600QHD3200-14.6-200
600QHD3200-20.5-280
700QHD3400-6-90
700QHD3366-9-132
700QHD4200-12-220
700QHD4600-16-315
700QHD4250-22-400
800QHD6000-6-160
800QHD6100-7.8-200
800QHD6200-12-315
800QHD6200-15-400
800QHD6200-22-560
900QHD7500-7-220
900QHD7500-9-280
900QHD7600-12.5-400
900QHD7600-15.5-500
900QHD8100-22-710
1000QHD9000-7.5-280
1000QHD11000-11.2-500
1000QHD11000-15.8-710
1000QHD10500-23-1000
1200QHD13000-9.2-500
1200QHD12500-12.2-630
1200QHD13500-14.5-800
1200QHD13000-21.5-1120
1400QHD19200-9-710
1400QHD20500-12-1000
.1400QHD19000-16-1250
1400QHD19500-20-1600
1600QHD28500-8.6-1000
1600QHD28500-10.8-1250
1600QHD24000-20.5-2000
1600QHD28000-15.5-1800
技术要求
表2（续）
规定流量
规定扬程
额定转速
电泵应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。电泵在下列使用条件下使用应能连续正常运行：JB/T10608—2006
额定输出功率
a）所输送的介质为清水、雨水或物理化学性质类似水pH值为6.5～8.5的其他液体；电泵效率
JB/T10608—2008
b）介质温度不超过40℃；
c）以叶轮中心为基，潜人水下深度不超过8m。4.3
电泵的定额是以连续工作制（S1）为基准的连续定额。4.4电泵性能及其偏差：
4.4.1电泵在0.81.2倍的规定流量范围内，其轴功率不得超过电泵电动机的额定输出功率。电泵性能参数应符合3.3的规定，其允差应符合GB/T12785一2002中2级的规定。4.4.2
电泵电动机电气性能：
在输出功率、电压及频率为额定值时，效率和功率因数的保证值应符合表3的规定。4.5.1
表3电泵电动机效率和功率因数的保证值同步转速
效率n
功率因数
裹3（续）
同步转速
功率因数
J/T10608--2006
4.5.2电泵电动机运行期间，电源电压和频率与额定值的偏差及其对电动机性能和温升限值的影响应符合GB755的规定。
4.5.3在额定电压下，电泵电动机堵转转矩对额定转矩之比的保证值，当额定输出小于或等于200kW时应不低于1.0，当额定输出大于200kW时应不低于0.8。4.5.4在额定电压下，电泵电动机最大转矩对额定转矩之比的保证值应不低于1.8。4.5.5在额定电压下，电泵电动机最小转矩对额定转矩之比的保证值，当额定翰出小于等于200W时应不低于0.8，当额定输出大于200kW时应不低于0.5。4.5.6在额定电压下，电泵电动机堵转电流对额定电流之比的保证值应不大于6.5。额定电流用额定输出、额定电压、效率和功率因数的保证值（不计容差）求得。4.5.7
电泵电动机电气性能保证值的容差应符合表4的规定。表4电泵电动机电气性能保证值的容差号
效率nmot
电气性能名称
额定翰出≤50kW
额定出>50kW
功率因数cosp
堵转转矩
堵转电流
最大转矩
最小转矩
-0.15（1-nmot）
-0.10（1-/mot）
二(1-cos)，最小绝对值0.02，最大绝对值0.07保证值的-15%，+25%（正容差仅在用户需要时才能规定）保证值的+20%
保证值的-10%
保证值的-15%
电泵在规定的使用条件下，在功率、电压为额定值时，电泵电动机定子绕组的温升限值（电阻法）7
