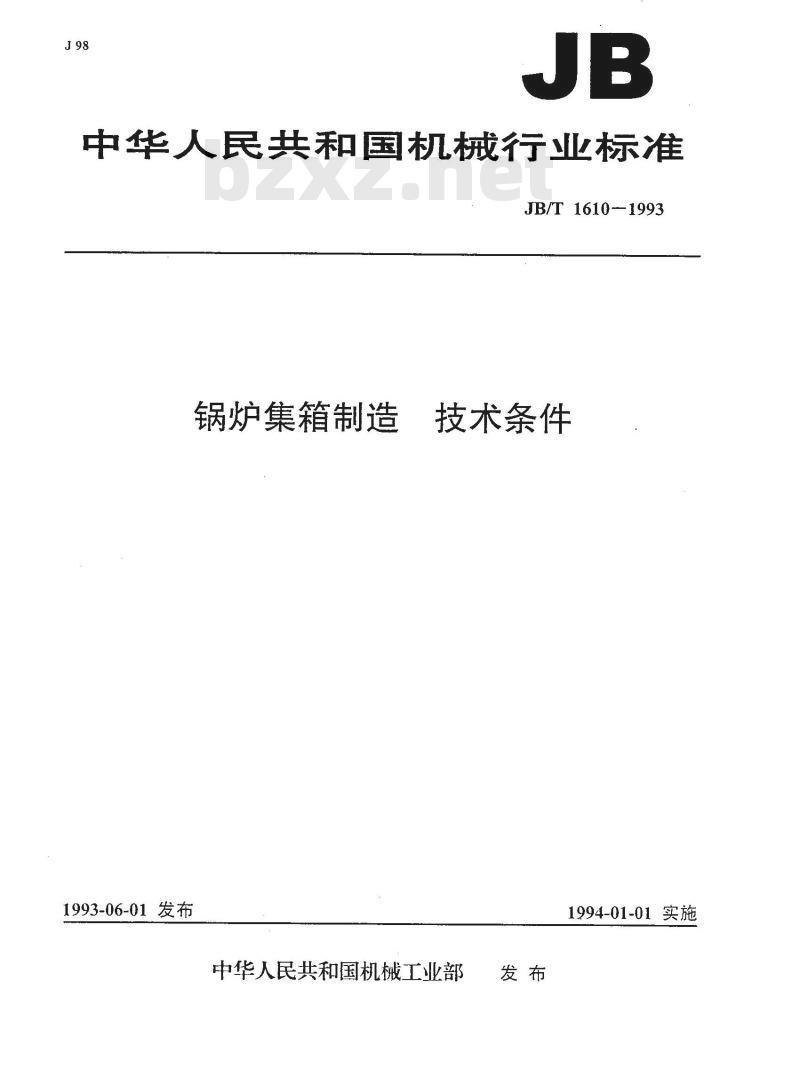

【机械行业标准(JB)】 锅炉集箱制造技术条件

中华人民共和国机械行业标准
JB/T1610-1993
锅炉集箱制造
1993-06-01发布
技术条件
1994-01-01 实施
中华人民共和国机械工业部

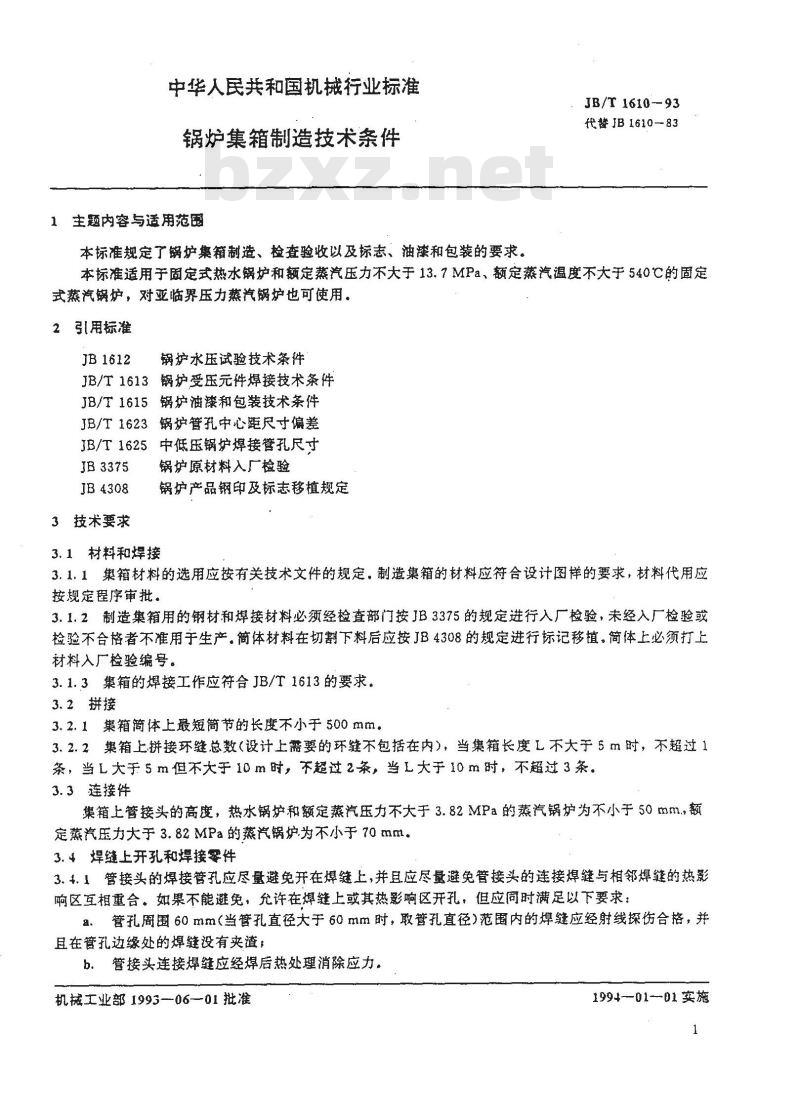

中华人民共和国机械行业标准
锅炉集箱制造技术条件
1主题内容与适用范围
本标准规定了锅炉集箱制造、检查验收以及标志、油漆和包装的要求。JB/T 1610-93
代警JB1610-83
本标准适用于固定式热水锅炉和额定蒸汽压力不大于13.7MPa、额定蒸汽温度不大于540℃的固定式蒸汽锅炉，对亚临界压力蒸汽锅炉也可使用。2引用标准
JB1612
锅炉水压试验技术条件
JB/T1613锅炉受压元件焊接技术条件JB/T1615锅炉油漆和包装技术条件JB/T1623锅炉管孔中心距尺寸偏差JB/T1625中低压锅炉焊接管孔尺寸JB3375
JB4308
3技术要求
锅炉原材料入厂检验
锅炉产品钢印及标志移植规定
3.1材料和焊接
3.1.1集箱材料的选用应按有关技术文件的规定。制造集箱的材料应符合设计图样的要求，材料代用应按规定程序审批。
3.1.2制造集箱用的钢材和焊接材料必须经检查部门按JB 3375的规定进行入厂检验，未经入厂检验或检验不合格者不准用于生产。简体材料在切割下料后应按JB4308的规定进行标记移植。简体上必须打上材料人厂检验编号。
3.1.3集箱的焊接工作应符合JB/T1613的要求。3.2拼接
3.2.1集箱简体上最短简节的长度不小于500mm。3.2.2集箱上拼接环缝总数（设计上需要的环缝不包括在内），当集箱长度L不大于5m时，不超过1条，当L大于5m但不大于10m时，不超过2条，当L大于10m时，不超过3条。3.3连接件
集箱上管接头的高度，热水锅炉和额定蒸汽压力不大于3.82MPa的蒸汽锅炉为不小于50mm，额定蒸汽压力大于3.82MPa的蒸汽锅炉为不小于70mm。3.4焊缝上开孔和焊接零件
3.+.1管接头的焊接管孔应尽量避免开在焊缝上，并且应尽量避免管接头的连接焊缝与相邻焊缝的热影响区互相重合。如果不能避免，允许在焊缝上或其热影响区开孔，但应同时满足以下要求：a.管孔周围60mm（当管孔直径大于60mm时，取管孔直径）范围内的焊缝应经射线探伤合格，并且在管孔边缘处的焊缝没有夹渣，b.管接头连接焊缝应经焊后热处理消除应力。机械工业部1993-06—01批准
1994-01-01实施

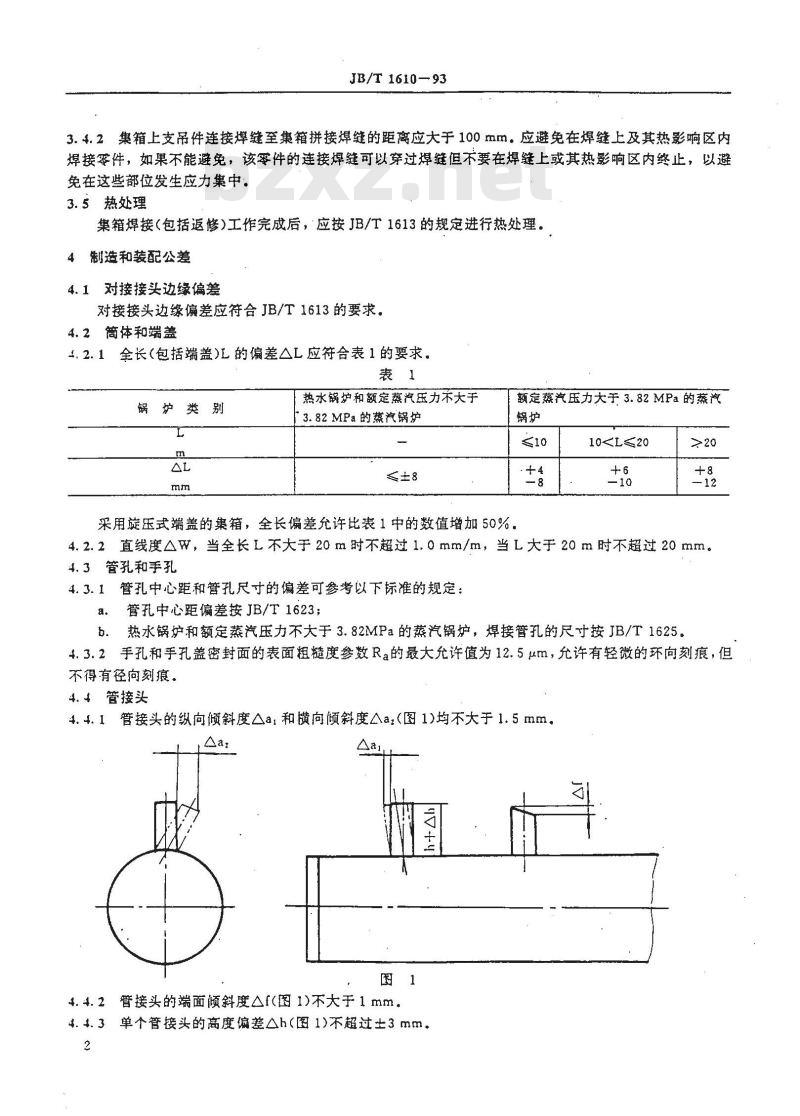

JB/T 1610—93
3.4.2集箱上支吊件连接焊缝至集箱拼接焊缝的距离应大于100mm。应避免在焊缝上及其热影响区内焊接零件，如果不能避免，该零件的连接焊缝可以穿过焊缝但不要在焊缝上或其热影响区内终止，以避免在这些部位发生应力集中。
3.5热处理
集箱焊接（包括返修）工作完成后，应按JB/T1613的规定进行热处理。4制造和装配公差
4.1对接接头边缘偏差
对接接头边缘偏差应符合JB/T1613的要求。4.2简体和端盖
1.2.1全长（包括端盖)L的偏差△L应符合表1的要求。表1
锅护类别
热水锅炉和颜定蒸汽压力不大于3.82MPa的蒸汽锅炉
额定蒸汽压力大于3.82MPa的蒸汽锅炉
采用旋压式端盖的集箱，全长偏差充许比表1中的数值增加50%。104.2.2直线度△W，当全长L不大于20m时不超过1.0mm/m，当L大于20m时不超过20mm。4.3管孔和手孔
4.3.1管孔中心距和管孔尺寸的偏差可参考以下标准的规定：管孔中心距偏差按JB/T1623；
热水锅炉和额定蒸汽压力不大于3.82MPa的蒸汽锅炉，焊接管孔的尺寸按JB/T1625。b.
4.3.2手孔和手孔盖密封面的表面粗糙度参效Ra的最大允许值为12.5μm，允许有轻微的环向刻痕，但不得有径向刻痕。
4.4管接头
4.4.1管接头的纵向倾斜度△a,和横向颂斜度△a,(图1)均不大于1.5mm。Aa.
4.4.2管接头的端面斜度△f(图1)不大于1mm。4.4.3单个管接头的高度偏差△h（图1)不超过土3mm。2
JB/T1610—93

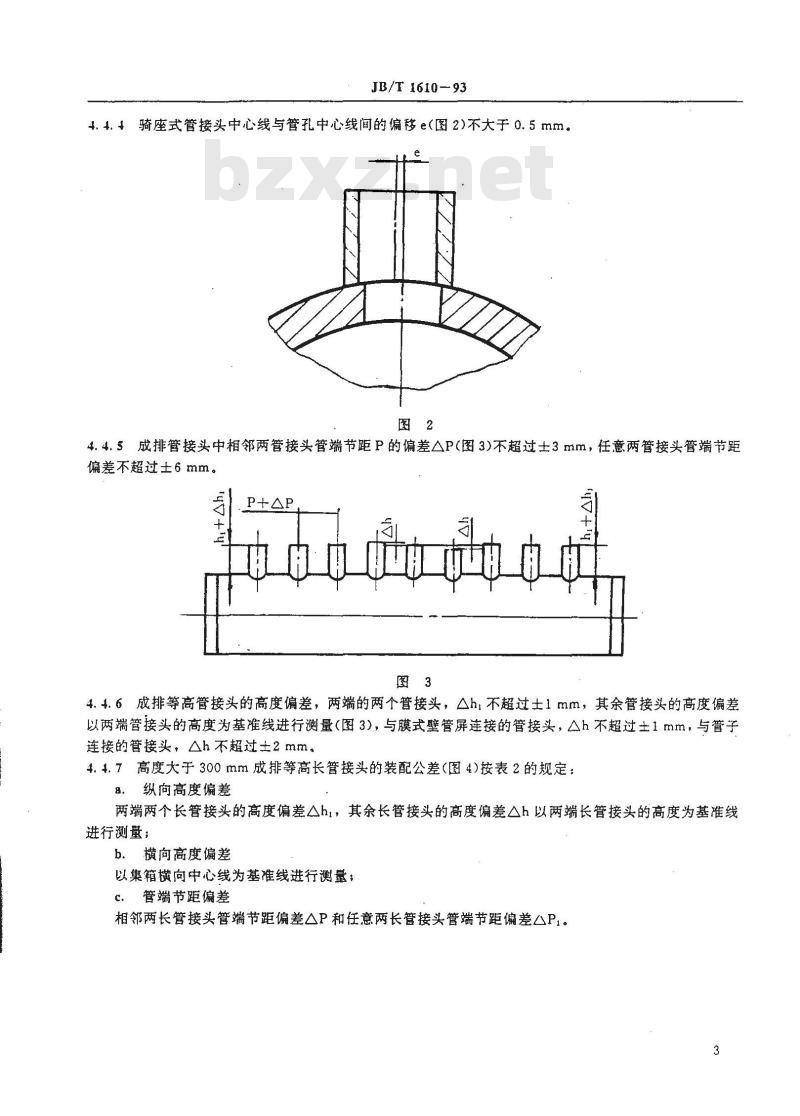

4.4.+骑座式管接头中心线与管孔中心线间的偏移e（图2)不大于0.5mm。图2
4.4.5成排管接头中相邻两管接头管端节距P的偏差△P（图3）不超过士3mm，任意两管接头管端节距偏差不超过士6mm。

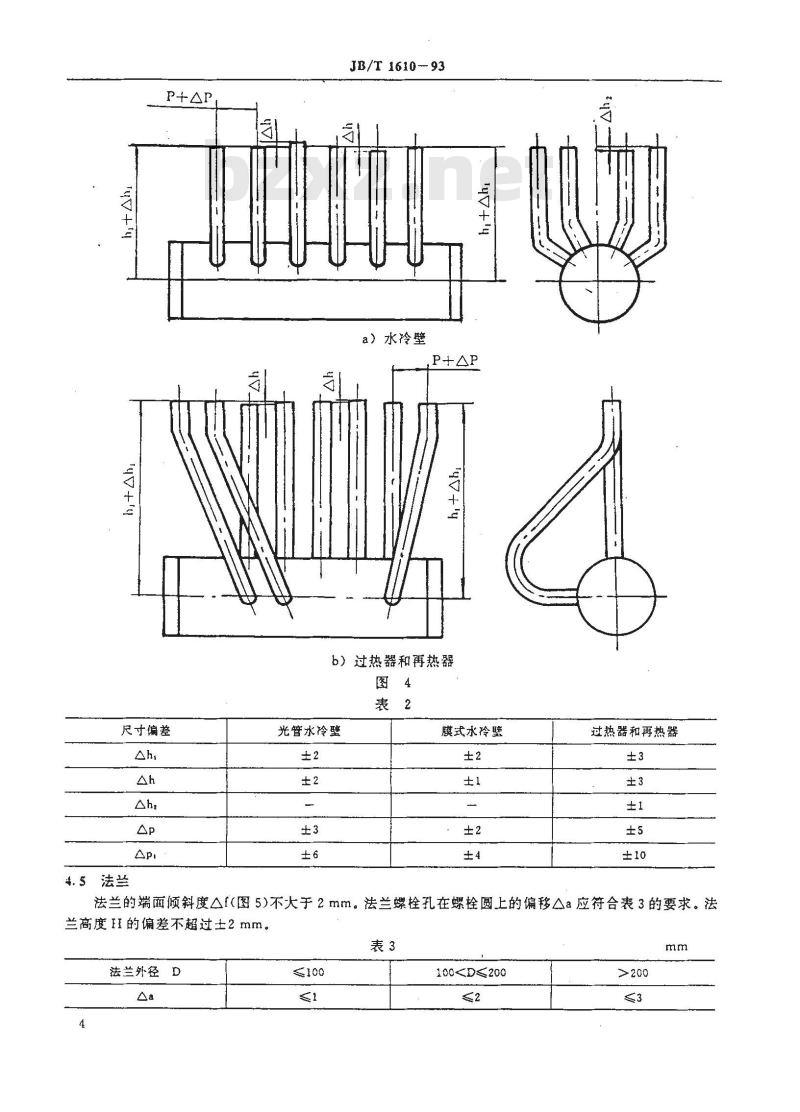

4.4.6成排等高管接头的高度偏差，两端的两个管接头，△h，不超过士1mm，其余管接头的高度偏差以两端管接头的高度为基准线进行测量（图3)，与膜式壁管屏连接的管接头，△h不超过土1mm，与管子连接的管接头，△h不超过士2mm。4.4.7高度大于300mm成排等高长管接头的装配公差（图4)按表2的规定：纵向高度偏差
两端两个长管接头的高度偏差△h，其余长管接头的高度偏差△h以两端长管接头的高度为基准线进行测量；
b．横向高度偏差
以集箱横向中心线为基准线进行测量；管端节距偏差
相邻两长管接头管端节距偏差△P和任意两长管接头管端节距偏差△P1。3
尺寸偏差
4.5法兰
JB/T 1610 -- 93
a）水冷壁
b）过热器和再热器
光管水冷墅
膜式水冷
过热器和再热器
法兰的端面倾斜度△f(图5)不大于2mm。法兰螺栓孔在螺栓圆上的偏移△a应符合表3的要求。法兰高度H的偏差不超过士2mm。
法兰外径D
1004.6支吊件
JB/T1610—93
4.6.1吊耳（图6）或支座（图7）至基准线间距离1的偏差△1应符合表4的要求，其他相邻两吊耳间距离的偏差不超过士3mm。
JB/T 1610-93
4.6.2吊耳的纵向倾斜度△al不大于3mm，横向偏移△a.不大于2mm（图8）.支座的端面倾斜度Af(图7)不大于2mm。
4.7缩颈
4.7.1具有缩颈的集箱，缩颈后集箱外径D(图9)与规定值的偏差△D不大于0.01D并且不大于3mm。图９此内容来自标准下载网
4.7.2缩颈处集箱中心线的偏移e=0.5(a-b)(图7)不大于缩颈后集箱外径规定值的2%并且不大于3mm。
5捡查和验收
集箱制成后除按本标准的规定进行检查和验收外，还应进行以下检查和验收工作。5.1焊接质量捡查
集箱上的焊缝应按JB/T1613的规定进行检查和验收。5.2光谱检验
用合金钢制成的简体、管接头或端盖及其连接焊缝均应逐个逐条进行光谱定性分析以免错用钢材或焊接材料。
5.3水压试验
5.3.1集箱制成后应进行水压试验，水压试验应符合JB1612的要求。5.3.2同时满足以下两个条件的集箱在制造厂内可免做水压试验：a.
合格。
环缝和纵缝按JB/T1613中规定的探伤方法100%检查合格：管接头连接焊缝用氩弧焊打底、手弧焊盖面并且按JB/T1613中规定的探伤方法经100%检查经供需双方协商同意，装有挤压三通的集箱在制造厂内可免做水压试验。热水锅炉和额定蒸汽压力小于3.82MPa蒸汽锅炉中无管接头的集箱可不单独进行水压试验。JB/T 1610-93
5.3.5凡与其他受压元件组装的集箱，可在组装后进行水压试验。5.↓内部清理
应将集箱内部清理干净，不得留有杂物和积水。5.5质量证明书
检查部门应按图样和本标准的规定检查材料和制造质量。全部检查合格后应作出合格标志，并将主要检查项目的检查结果填入锅炉质量证明书。标志、油漆和包装
6.1标志
集箱检查合格后，应在简体一端作出有以下内容的钢印标志：a：制造厂厂名或代号；
b．集箱编号。
6.2油漆和包装
集箱的油漆和包装可参考JB/T1615的规定。附加说明：
本标准由上海发电设备成套设计研究所提出和归口。本标准由锅炉专业标准修订组负责起草。本标准1975年首次发布，1992年第三次修订。自本标准实施之日起，原JB1610一83《锅炉集箱制造技术条件》作废。
