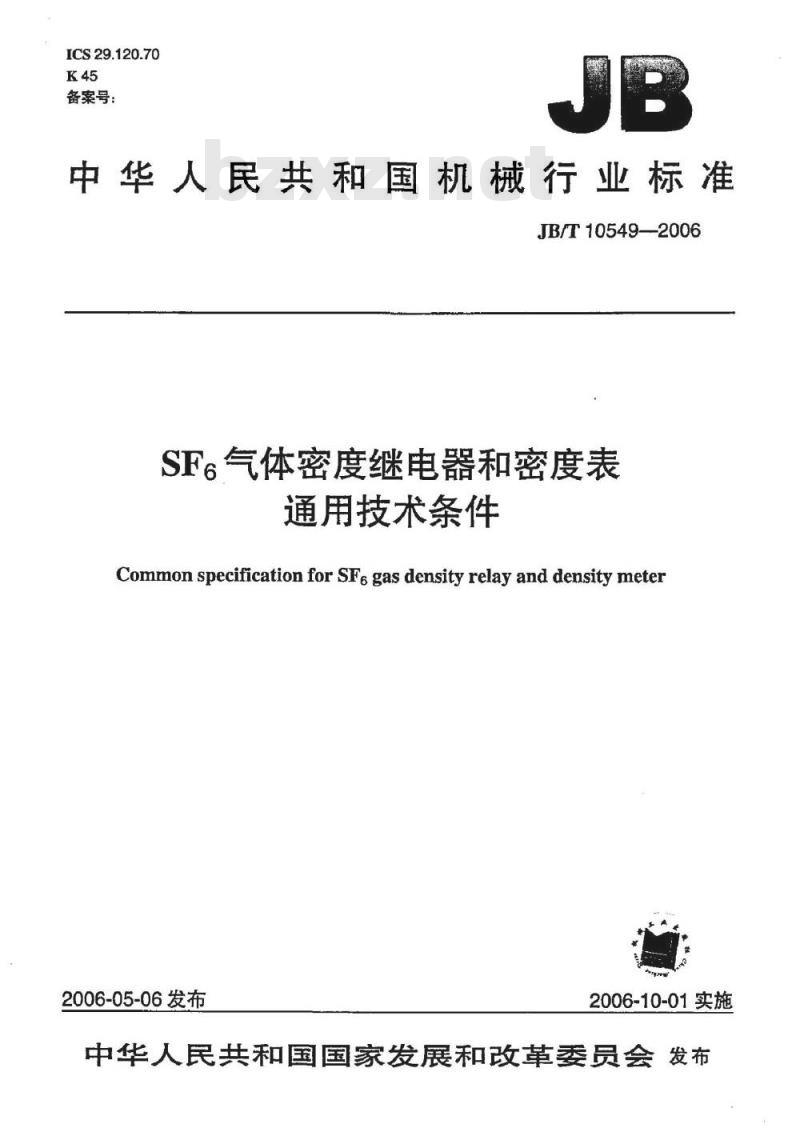

ICS29.120.70
备案号：
中华人民共和国机械行业标准
JB/T10549—2006
SF6气体密度继电器和密度表
通用技术条件
Common specification for SFe gas density relay and density meter2006-05-06发布
2006-10-01实施
中华人民共和国国家发展和改革委员会发布前言，

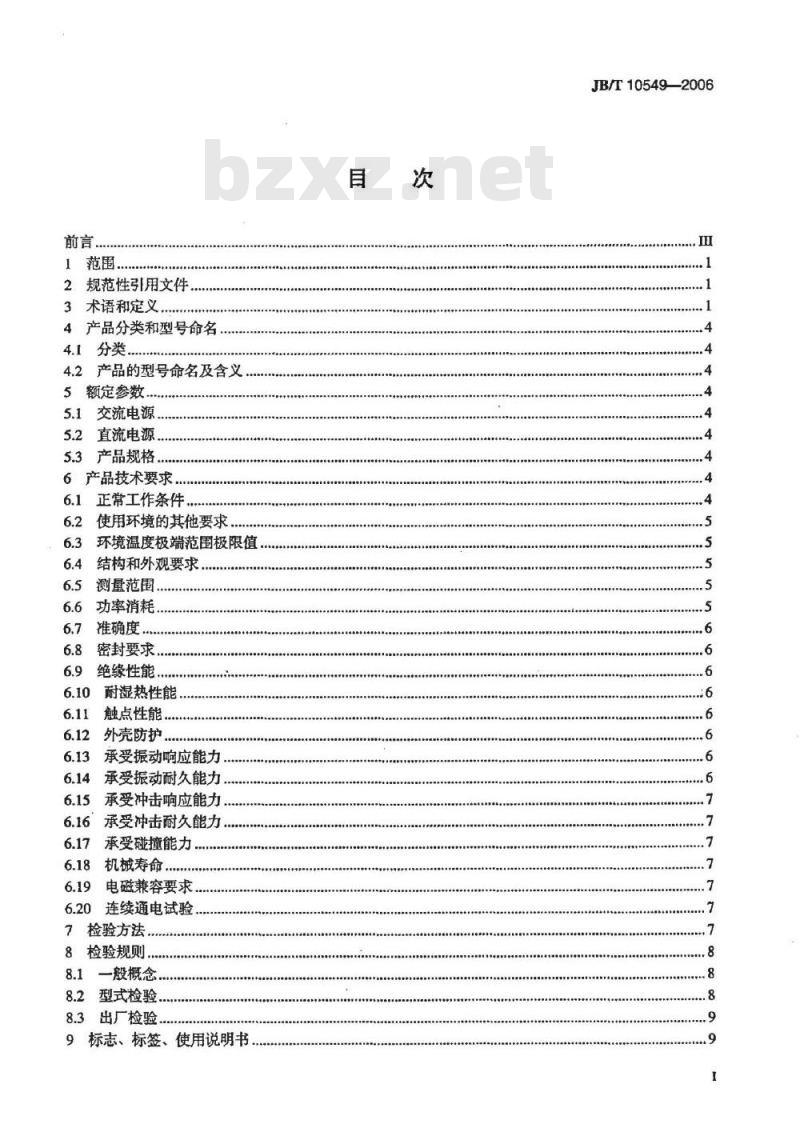

1范围
2规范性引用文件
3术语和定义
4产品分类和型号命名
4.1分类，
4.2产品的型号命名及含义
5额定参数.
5.1交流电源，
直流电源.
5.3产品规格，
6产品技术要求.
6.1正常工作条件
6.2使用环境的其他要求
环境温度极端范围极限值.
结构和外观要求
测量范围
功率消耗
准确度
密封要求，
绝缘性能.
耐湿热性能
触点性能.
外壳防护
承受振动响应能力
承受振动耐久能力
承受冲击响应能力
承受冲击耐久能力。
承受碰撞能力，
机械寿命
电磁兼容要求
连续通电试验
7检验方法，
8检验规则
一般概念
8.2型式检验.
8.3出厂检验

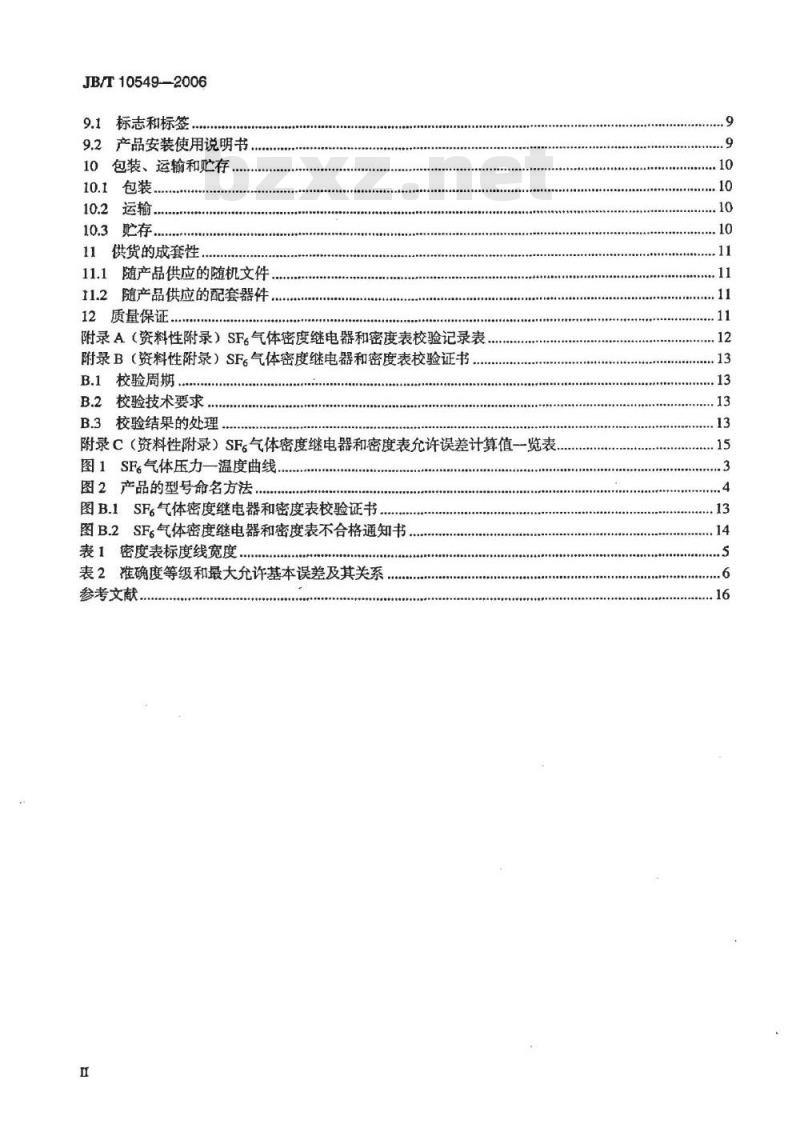

9标志、标签、使用说明书
JB/T10549—2006
JB/T10549-2006
标志和标签
产品安装使用说明书
包装、运输和贮存，
贮存。
供货的成套性
11.1随产品供应的随机文件
11.2随产品供应的配套器件.
12质量保证..
附录A（资料性附录）SF气体密度继电器和密度表校验记录表附录B（资料性附录）SF。气体密度继电器和密度表校验证书B.1校验周期.bZxz.net
B.2校验技术要求.
B.3校验结果的处理
附录C（资料性附录）SF气体密度继电器和密度表允许误差计算值一览表图1SF气体压力一温度曲线，
图2产品的型号命名方法
图B.1SF。气体密度继电器和密度表校验证书.图B.2SF。气体密度继电器和密度表不合格通知书表1密度表标度线宽度，
表2准确度等级和最大允许基本误差及其关系参考文献

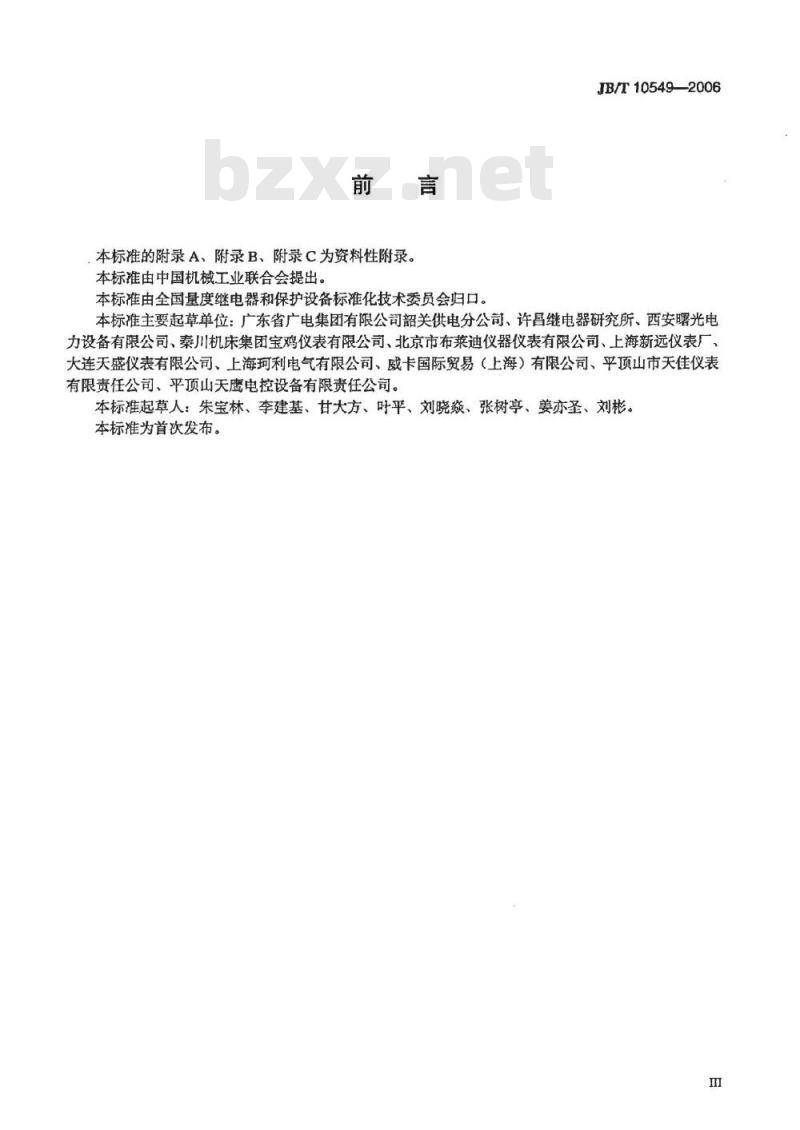

本标准的附录A、附录B、附录C为资料性附录。本标准由中国机械工业联合会提出。本标准由全国量度继电器和保护设备标准化技术委员会归口。JB/T10549—2006
本标准主要起草单位：广东省广电集团有限公司韶关供电分公司、许昌继电器研究所、西安曙光电力设备有限公司、秦川机床集团宝鸡仪表有限公司、北京市布莱迪仪器仪表有限公司、上海新远仪表厂、大连天盛仪表有限公司、上海珂利电气有限公司、威卡国际贸易（上海）有限公司、平顶山市天佳仪表有限责任公司、平顶山天鹰电控设备有限责任公司。本标准起草人：朱宝林、李建基、甘大方、吁平、刘晓焱、张树亭、姜亦圣、刘彬。本标准为首次发布。

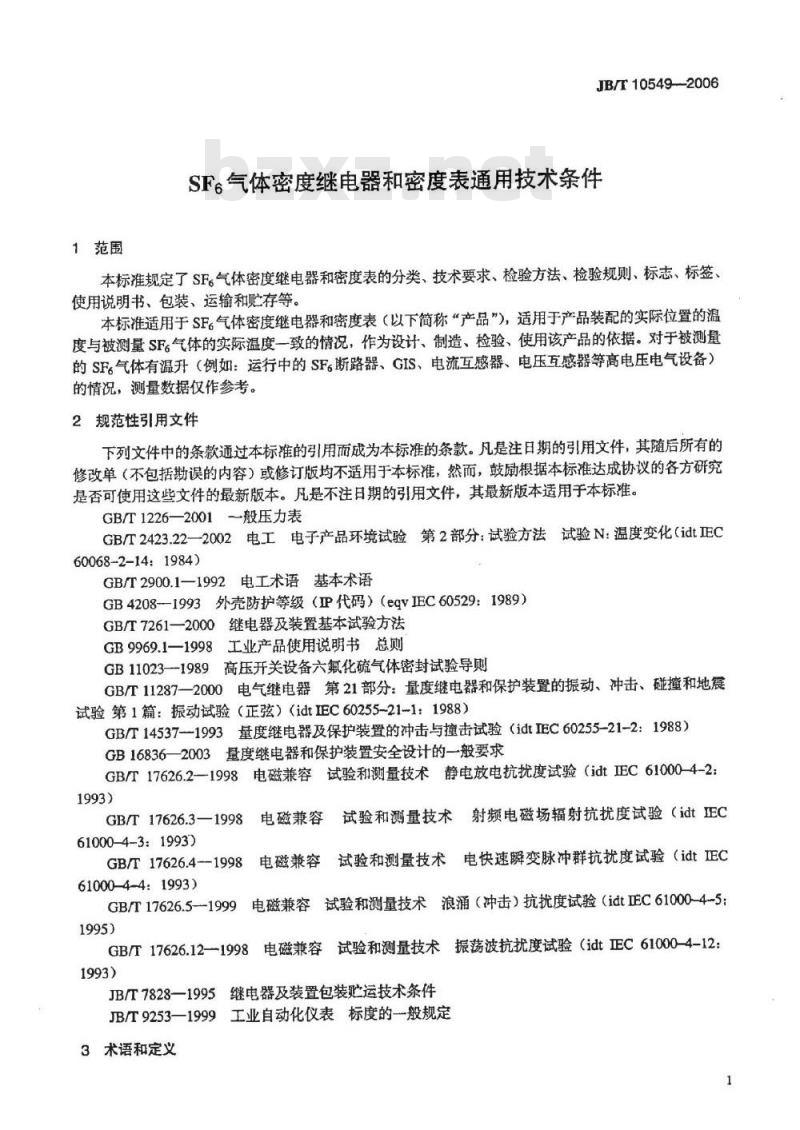

1范围
JB/T10549-2006
SF气体密度继电器和密度表通用技术条件本标准规定了SF。气体密度继电器和密度表的分类、技术要求、检验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存等。本标准适用于SF。气体密度继电器和密度表（以下简称“产品”），适用于产品装配的实际位置的温度与被测量SFc气体的实际温度一致的情况，作为设计、制造、检验、使用该产品的依据。对于被测量的SF气体有温升（例如：运行中的SF。断路器、GIS、电流互感器、电压互感器等高电压电气设备）的情况，测量数据仅作参考。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1226—2001-般压力表
GB/T2423.22—2002电工电子产品环境试验第2部分：试验方法试验N：温度变化（idtIEC60068-2-141984)
GB/T2900.1—1992电工术语基本术语GB4208-1993外壳防护等级（IP代码）（eqvIEC60529：1989）GB/T7261—2000继电器及装置基本试验方法GB9969.1一1998工业产品使用说明书总则高压开关设备六氟化硫气体密封试验导则GB11023—1989
电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震GB/T11287—2000电
试验第1篇：振动试验（正弦）（idtIEC60255-21-1：1988）量度继电器及保护装置的冲击与撞击试验（idtIEC60255-21-2：1988）GB/T14537-—1993
GB16836—2003量度继电器和保护装置安全设计的-一般要求GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验（idt正C61000-4-21993)
GB/T17626.3—1998
61000-4-3:1993)
GB/T17626.41998
61000-4-4:1993)
GB/T17626.5-—1999
试验和测量技术射频电磁场辐射抗扰度试验（idtIEC电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC电磁兼容
电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（idt正C61000-4-5：1995)
GB/T17626.12-1998电磁兼容试验和测量技术振荡波抗扰度试验（idtEC61000-4-12：1993）
JB/T7828—1995继电器及装置包装运技术条件JB/T9253一1999工业自动化仪表标度的一般规定3术语和定义
JB/T105492006
GB/T2900.1中确立的以及下列术语和定义适用于本标准。3.1
基准温度和压力
referencetemperatureandpressure规定的标准大气环境条件：+20℃、0.1013MPa。3.2
测量范围measuringrange
按规定精确度进行测量的被测量的范围。3.3
绝对压力absolutepressure
以绝对压力零位作基准，高于绝对压力零位的压力。3.4
表压力instrumentpressure
以大气压力零位为基准，高于大气压力的压力。3.5
过压报警值over-pressurealarmvalue被控制设备压力升高到电触点接通（或断开）使其报警时，对应于基准温度下预先设定的压力值。3.6
低压报警值low-pressurealarmvalue被控制设备压力降低到电触点接通（或断开）使其报替时，对应于基准温度下预先设定的压力值。3.7
低压闭锁值low-pressureblockvalue被控制设备压力降低到电触点接通（或断开）使其闭锁时，对应于基准温度下预先设定的压力值。3.8
基准SFe气室referenceSFeairchamber密封基准SF。气体的容器。
accuracycass
准确度等级
测量结果与被测量真实值之间相接近的程度。3.10
零位误差
zeroerror
在基准环境条件下，显示的压力误差值。3.11
回程误差returnerror
在全范围内，同一输人所对应的上、下行输出之间的差值。（回程误差包括滞环误差和死区）注：对密度表是指当输入压力上升和下降时，在量程范围内，同一输出的两相应的输出值间轻敲后示值的最大差值（不包括死区）。
轻敲位移knockdisplacement
在输人压力不变的情况下，用手指轻敲（使指针能自由摆动）产品外壳时，产品所显示的压力示值变化量。
切换误差switcherror
产品在SF。气体压力上升和下降过程中，在同一输人压力值下电触点接通和断开时所显示的压力2
差值。
“SF。气体温度一压力曲线”
temperature-pressurecurveof SFegas“SF。气体温度一压力曲线”是对SFc气体物理性质的描述，如图1所示。(x9.8x10*pa
(熔点）g--50.8℃
P=2.23×10Pa
（佛点）1g--63.8℃
Pp=9.8×104Pa
图1SF。气体压力温度曲线
注：A—F-B——SF。饱和蒸气压力曲线，其右侧是气态区域：A—F—F线上方——液态区域：
F—F—B线上方——固态区域：
SF。的熔点（凝点），是饱和蒸气压力为2.23X10°Pa时的温度：SF的沸点，是饱和蒸气压力为9.8×10°Pa时的温度：B
密度，单位为kg/m；
温度，单位为℃；
-压力，单位为9.8×10°Pa。
JB/T10549—2006
图1的用法：找出相应的压力与温度相交的坐标点，画出密度曲线，每一条密度曲线是一个确定的值，与纵坐标的读数无关，气体温度变化时，压力值沿密度曲线变化：A一F线右侧为气态区，密度曲线与此线的交点坐标即为出现液态时的P、T参数。当使用公式计算时，使用的压力p应为绝对压力，使用的温度T应是SF。气体本身的温度而不是环境温度t，温度应换算为绝对温度T=（t+273.15）K。3
JB/T10549-2006
4产品分类和型号命名
4.1分类
4.1.1按结构形式分
a）有指针和有刻度或数字的称为密度表；b）带电触点或具有控制功能的称为密度继电器。4.1.2按结构原理分
a）弹簧管式；
b）波纹管式：
c）数字式。
4.1.3按安装方式分
a）径向安装；
b）轴向安装：
c）其他安装方式。
4.2产品的型号命名及含义
产品的型号命名方法，见图2。
派生代号：Z－指针式：R一串行接口：N一变送输出接口设计序号：用数字表示（1，2，3，）结构类型：T弹簧管式：W一波纹管式：S一数字式产品分类：J一密度继电器：B一密度表产品名称：M一密度继电器和密度表产品代号：L一SF气体
图2产品的型号命名方法
5额定参数
5.1交流电源
a）额定电压：380V、220V、110V，允许偏差-15%~+10%b）频率：50Hz，允许偏差士0.5Hz；c）波形畸变：不大于5%。
5.2直流电源
a）额定电压：110V、220V：
b）允许偏差：-20%~+10%；
c）纹波系数：不大于5%。
5.3产品规格
由企业产品标准规定。
6产品技术要求
6.1正常工作条件
a）工作环境温度：-30℃~+60℃、-40℃～+40℃：b）相对湿度：5%~95%；
c）大气压力：0.086MPa~0.106MPa。4
6.2使用环境的其他要求
JB/T10549--2006
6.2.1使用环境不应有超过本标准规定的振动和冲击。6.2.2使用环境不应有易燃、易爆介质，不应有腐蚀、破坏绝缘的气体及导电介质，不应充满水蒸气及有严重的霉菌。
6.3环境温度极端范围极限值
：产品环境温度极端范围极限值为-40℃和+70℃，不施加任何激励量的产品，应能耐受此范围内的温度而不出现不可逆变化的损坏。6.4结构和外观要求
6.4.1结构要求
6.4.1.1结构设计美观、适用、合理，便于安装、检修、观察。6.4.1.2
应在表盘上注明仪表的名称，在仪表名称下面有一条黑色横线。应在表盘上注明被测介质SF气体的名称。各部件应装配牢固，不得有锈蚀、裂纹、孔洞及其他影响测量或控制性能的缺陷。6.4.1.4
为了适应被控设备操作时的强烈振动，应采取必要的减振措施，充油的产品不得渗漏。在不损坏封印装置的情况下，应不能触及到内部机件。数码显示的发光管应均勾清晰，不应出现残缺或闪烁现象。产品内各元件的安装及装配符合图样和工艺要求。6.4.2外观要求
所有零件焊接处质量良好，无虚焊、假焊现象。按产品标准规定对有关部位进行漆封。表面的涂覆层光泽明亮、颜色均勾一致，无明显的色差和眩光，无砂粒、起皱、流痕、划痕6.4.2.3
等缺陷。
连接导线的颜色、线径、布置方式等符合产品标准及有关要求。6.4.2.4
铭牌标志应正确、清晰、齐全、牢固，符合有关标准规定的要求表盘标度数字及符号应完整清晰。表盘标度线应符合JB/T9253的规定，应均勾分布，所包的中心角一般为270°，标有数字的标度线宽度不应超过表1的规定。表1密度表标度线宽度
密度表壳外径
表盘标示数字的标度线宽度
6.4.2.7表针应伸人所有标度线内，其指针指示端宽度应不大于最小标度间隔的1/5。指针与标度盘平面间的距离应在1mm～3mm范围内。表壳外径在200mm及以上的，其指针与标度盘平面间的距离应在2mm~4mm范围内。
6.5测量范围
测量范围为：-0.1MPa～十0.9MPa。6.6功率消耗
由企业产品标准规定。
JB/T10549-—2006
6.7准确度
6.7.1在十20℃土1℃的条件下，产品处于工作位置，在升压或疏空时，在升压检定前和降压检定后，其指针误差应符合下列要求
6.7.1.1指针须在零值标度线宽度范围内，零值标度线宽度不得超过最大允许基本误差绝对值的2倍。6.7.1.2产品应符合一般测量仪表的准确度等级和最大允许基本误差。产品的准确度等级和最大允许基本误差及其关系见表2。表2准确度等级和最大允许基本误差及其关系准确度等级
最大允许基本误差（测量范围的百分数）测盘范围
90%以上部分
6.7.1.3产品的回程误差应不大于允许基本误差的绝对值。测量范围
其余部分
6.7.1.4轻敲密度表表壳后，其指示值变动量应符合GB/1226—2001的规定，即不大于允许基本误差绝对值的1/2。
6.7.1.5密度表指针的位移，在全标度范围内应平稳，不得有卡住现象。6.8密封要求
6.8.1产品的漏气率不大于1×10-Pa*m/s。绝对密封，使用高灵敏度SF。气体检测仪检测不到气体的泄漏。6.8.2
6.8.3相对密封，在下列条件下，允许有少量的SF。气体泄漏：使被测量产品的泄漏率应该低于允许泄漏率；使被测量产品的泄漏率不应随时间的延长而持续地增大。6.9绝缘性能
6.9.1绝缘电阻
在正常工作条件下，产品的各回路端子与外壳之间的绝缘电阻应不小于20MQ。6.9.2介质强度
在正常工作条件下，产品的各回路端子之间、端子与外壳之间应能承受1min的工频耐压试验，按照GB/T7261的有关条款规定执行，产品各部位不应出现绝缘击穿或闪络现象。6.10耐湿热性能
产品在最高温度为十40℃，试验周期为两周期（48h）的条件下，经交变湿热试验，在试验结束前2h内，用电压等级为500V的测试仪器，测试本标准6.9.1规定部位的绝缘电阻，应不小于4MQ2，测试本标准6.9.2规定部位的介质强度，试验电压为规定值的75%。6.11触点性能
由企业产品标准规定。
6.12外壳防护
产品应有外壳防护，室内使用型产品防护等级为GB4208一1993规定的IP44，室外使用型产品防护等级为GB4208—1993规定的IP65。6.13承受振动响应能力
产品应具有承受GB/T11287—2000中3.2.1规定的严酷等级为2级的振动响应能力，试验后，产品应无紧固零件松动、机械损坏等现象，有关性能应能满足企业产品标准和技术条件的要求6.14承受振动耐久能力
产品应具有承受GB/T11287—2000中3.2.2规定的严酷等级为2级的振动耐久能力，试验后，产品6
JB/T10549-2006
应无紧固零件松动、机械损坏等现象，有关性能应能满足企业产品标准和技术条件的要求。6.15承受冲击响应能力
产品应具有承受GB/T14537一1993中4.2.1规定的严酷等级为2级的冲击响应能力，试验后，产品应无紧固零件松动、机械损坏等现象，有关性能应能满足企业产品标准和技术条件的要求。6.16承受冲击耐久能力
产品应具有承受GB/T14537一1993中4.2.2规定的严酷等级为2级的冲击耐久能力，试验后，产品应无紧固零件松动、机械损坏等现象，有关性能应能满足企业产品标准和技术条件的要求。6.17承受碰撞能力
产品应具有承受GB/T145371993中4.3规定的严酷等级为2级的磁撞能力，试验后，产品应无紧固零件松动、机械损坏等现象，有关性能应能满足企业产品标准和技术条件的要求。6.18机械寿命
6.18.1产品安装在工作状态，输出触点不接负荷，应能可靠动作和返回10000次。寿命试验期间，不允许进行维护或调整，也不允许更换其他零部件。6.18.2合格判据
a）进行外观检查，不允许存在机械损坏或紧固件松动现象。b）按产品标准检查有关性能，其准确度的误差不允许超过规定值的2倍。6.19电磁兼容要求
数字式产品控制回路或电子元器件能够耐受有关标准规定的电磁于扰，不会造成损坏或引起误动作。
6.19.1静电放电抗扰度试验
数字式产品应能承受GB/T17626.2一1998中第5章规定的严酷等级为3级的静电放电抗扰度试验。6.19.2射频电磁场抗扰度试验
数字式产品应能承受GB/T17626.3一1998中第5章规定的严酷等级为3级的射频电磁场抗扰度试验。
6.19.3电快速瞬变脉冲群抗扰度试验数字式产品应能承受GB/T17626.4一1998中第5章规定的严酷等级为3级的电快速瞬变脉冲群抗扰度试验。
6.19.4浪涌（冲击）抗扰度试验数字式产品应能承受GBT17626.5一1999中第5章规定的严酷等级为3级的浪涌（冲击）抗扰度试验。
6.19.5振荡波抗扰度试验
数字式产品应能承受GB/T17626.12一1998规定的频率为1MHz及100kHz脉冲群抗扰度试验，第个半波电压幅值共模为2.5kV，差模为1.0kV。6.20连续通电试验
数字式产品完成调试后，出厂前应进行时间为100h（常温）或72h（十40℃）的连续通电试验，7检验方法
7.1检验条件应符合GB/T72612000中第4章的有关规定。7.2结构和外观检验应符合本标准6.4.1、6.4.2的要求，按GB/T7261-2000中第5章的有关规定进行。7.3检验6.3环境温度范围的极限值，按GB/T2423.22一2002中“试验Na”规定的方法进行，合格判据为：
a）零、部件材料不应出现不可恢复的损伤：b）产品主要性能应符合产品企业标准出厂检验项目的要求。7
JB/T10549—2006
7.4准确度试验：
7.4.1密度表的准确度试验，按照标有数字的标度线进行试验，试验时，逐渐升压，当指示值达到测量上限后，耐压3min，然后按原试验点降压试验。7.4.2轻敲表壳前与轻敲表壳后的指示值与标准指示值之差，均应符合6.7.1.4的规定。7.4.3升压和降压在所有试验点上的同一试验点，升压时轻敲后的读数与降压时轻敲后的读数之差，均应符合6.7.1.4的规定。
7.4.4轻敲表壳后所引起的指示值变化量应符合6.7.1.4的规定。7.4.5进行指示值试验时，要检查指针偏转移动的平稳性，应符合6.7.1.5的规定。7.5检验6.6功率消耗，按GB/T7261—2000中第9章的有关规定进行7.6检验环境温度变化对性能的影响，按GB/T7261一2000中第11章和第12章的有关规定进行。7.7检验6.8密封，按GB/T11023—1989的有关规定进行。7.8检验6.9.1绝缘电阻，按GB/T72612000中19.4.2的规定进行。7.9检验6.9.2介质强度，按GB7261—2000中19.4.1的规定进行。7.10检验6.10耐湿热性能，按GB/T7261--2000中第20章的有关规定进行。7.11检验6.11触点性能，按GB/T.7261-2000中第23章的有关规定进行。7.12检验6.12外壳防护，按GB4208一1993的有关规定进行。7.13检验6.13承受振动响应能力，按GB/T7261—2000中16.2规定的方法进行。7.14检验6.14承受振动耐久能力，按GB/T7261—2000中16.3规定的方法进行。7.15检验6.15承受冲击响应能力，按GB/T7261-2000中17.4规定的方法进行。7.16检验6.16承受冲击耐久能力，按GB/T72612000中17.5规定的方法进行。7.17检验6.17承受碰撞能力，按GB/T7261—2000中第18章规定的方法进行。7.18检验6.18机械寿命，按GB/T7261—2000中第24章规定的方法进行。7.19电磁兼容检验：
7.19.1检验6.19.1产品的静电放电抗扰度，按GB/T17626.21998中第8章的有关规定进行。7.19.2检验6.19.2产品的射频电磁场抗扰度，按GB/T17626.3一1998中第8章的有关规定进行。7.19.3检验6.19.3产品的电快速瞬变脉冲群抗扰度，按GB/T17626.4一1998中第8章的有关规定进行。
7.19.4检验6.19.4产品的浪涌（冲击）抗扰度，按GBT17626.5-—1999中第8章的有关规定进行。7.19.5检验6.19.5产品的振荡波抗扰度，按GB/T17626.12--1998中第8章的有关规定进行。7.20检验6.20产品的连续通电能力，产品完成调试后，出厂前应进行时间为100h（常温）或72h（十40℃）的连续通电检验。对被试产品只施加辅助电源，必需时可施加其他激励量进行功能检验。在试验过程中，产品应工作正常，信号指示正确，不应有元器件损坏或其他异常情况出现。8检验规则
8.1一般概念
产品检验分为型式检验和出厂检验。a）型式检验：在出厂检验合格的产品中按抽样方案和规定的检验项目，对产品进行的一种定期或非定期的合格评价。
b）出厂检验：产品出厂前，由制造厂质检部门按照产品标准规定的检验项目，对产品进行的一种合格评价。
8.2型式检验
8.2.1有下列情况之一时，产品应进行型式检验：a）新产品定型前：
