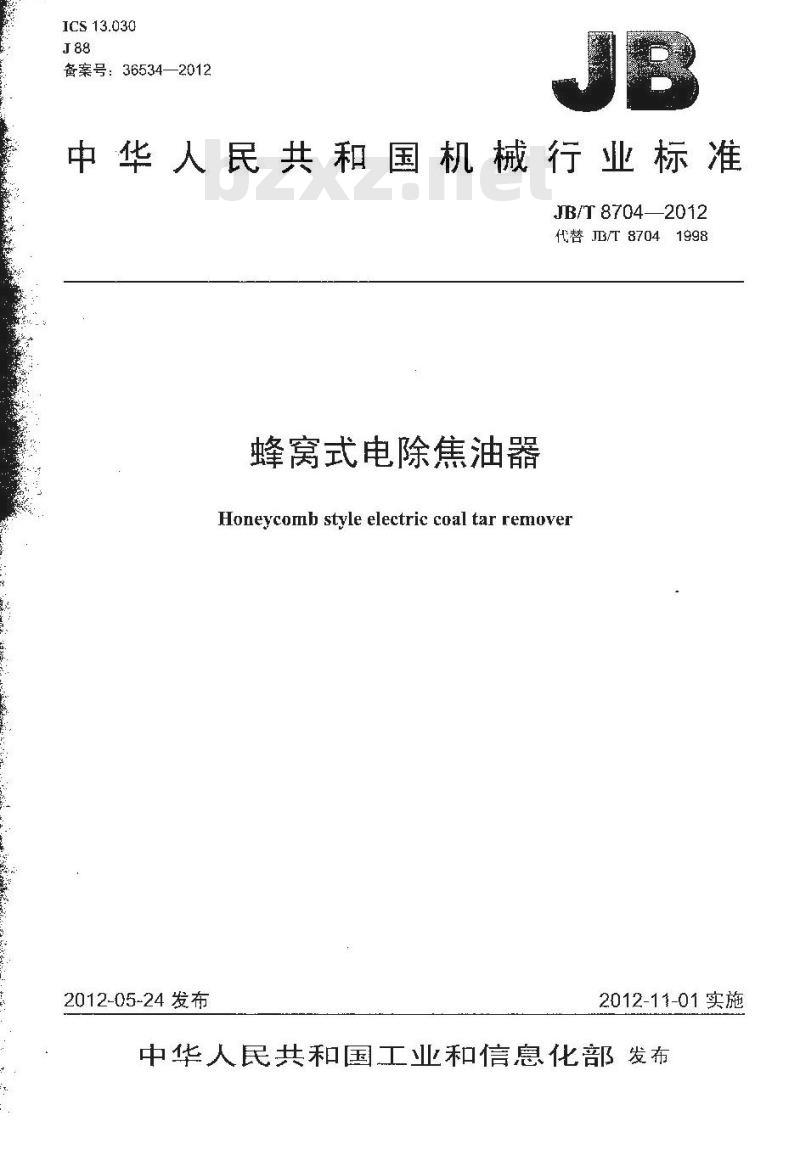

【行业标准】 蜂窝式电除焦油器

ICS 13.030
备案号：36534—2012
中华人民共和国机械行业标准
JB/T8704——2012
代替JB/T87041998
蜂窝式电除焦油器
Honeycomb style electric coal tar remover2012-05-24发布
2012-11-01实施

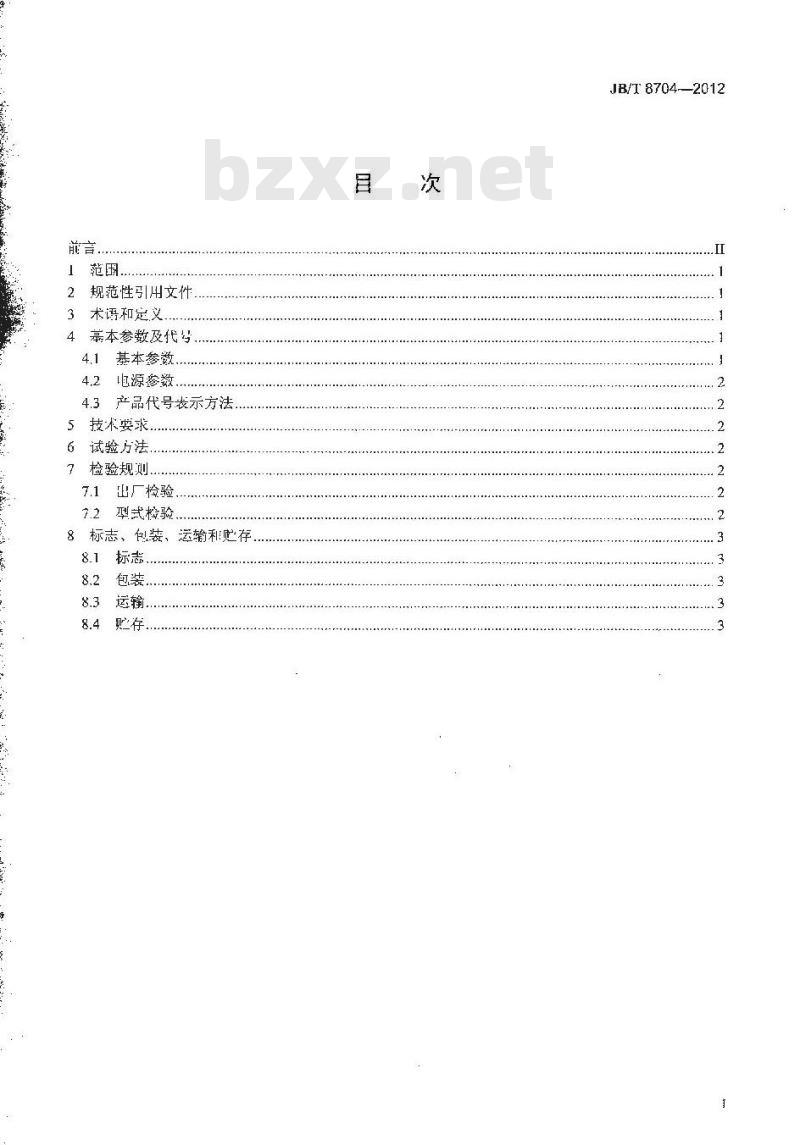

中华人民共和国工业和信息化部发布前言．
规范性引用文件
术语和定义
基本参数及代号
基本参数
电源参数
产品代号装示方法
技术要求.
试验方法，
检验规测
7.1出厂检验、
型式检验
8标志、创装、
运输和贮存
8.1标志
JB/T 8704-2012
JB/T87042012

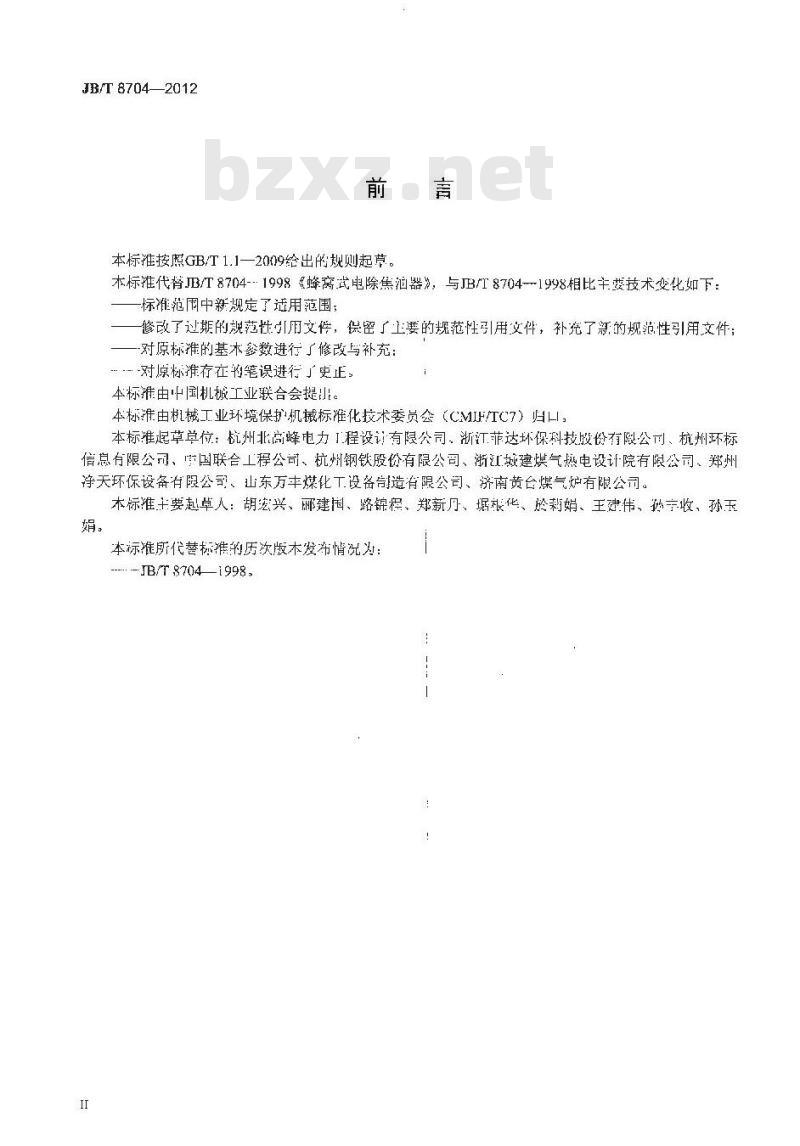

本标推按照GB/T1.1—2009纶出的规则起莫。本标推代督JB/T8704-1998《蜂离式电除焦酒器》，与JB/T87041998相比主要技术变化如下：标准范围中新规定了适用范围；一修改了过期的规范性引用文件，保留了上要的规范性引用文件，补充了新的规范性引文件：一对原标推的基木密数进行了修改与补充：-对原标准存在的笔误进行了史正。本标准由中国机械工业联合会提山。本标准由机械工业环境保扩机械标准化技术委员会（CMIFTC7）归口I，本标准起草单位：杭州北高峰电力工程设有限公司、浙江菲达环保科技股份有限公司、杭州环标信息有限公司、国联合工程公司、杭州钢铁股份有限公司、浙江城建烘气热电设计院有限公司、郑州净天环保设备有限公司、山东万丰煤化工设备创造有限公司、济南黄台煤气炉有限公司。本标准土要起草人：胡宏兴、丽建闰、路锦程、郑新月、琚根华、龄莉娟、王建伟、独收、孙玉娟。
本标准所代替标雅的历次版本发布情况为：.-JB/T 87041998,

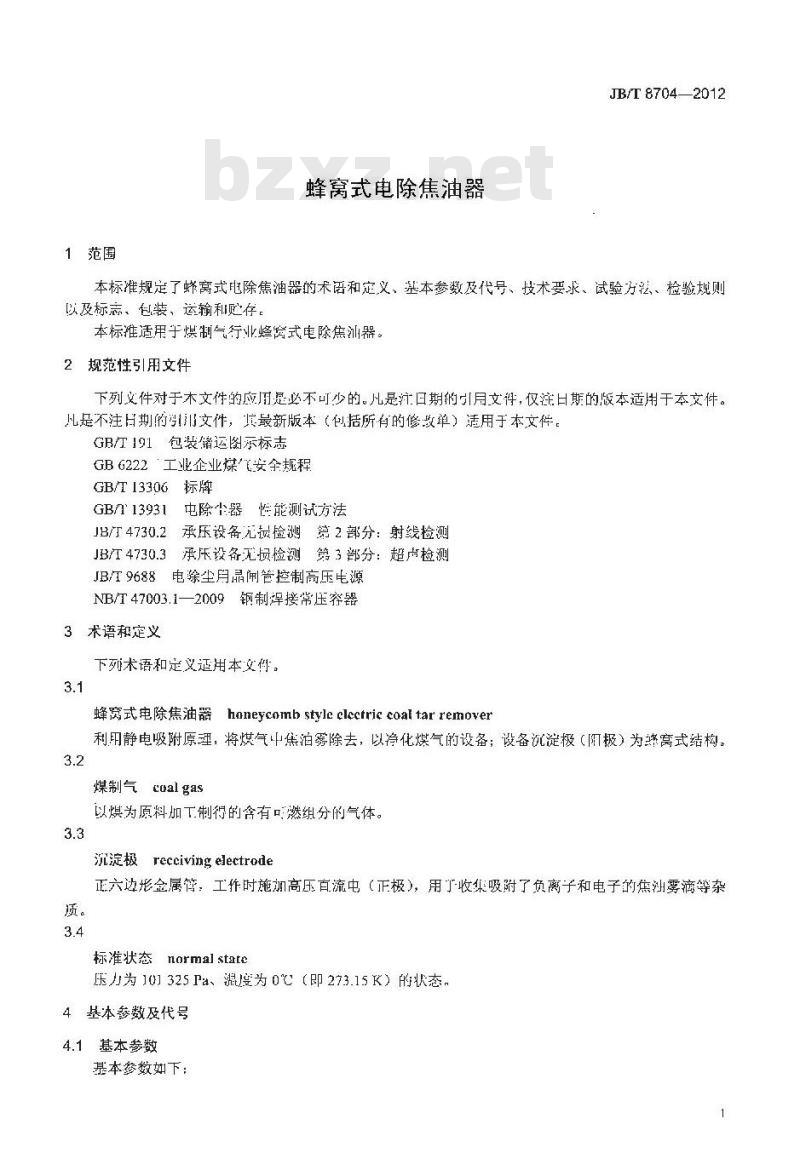

1范围
蜂窝式电除焦油器
JB/T 87042012下载标准就来标准下载网
本标准规定了蜂窝式电除焦油器的术语和定义、基本参数及代号、技术要求、试验方法、检验规则以及标志、包装、运输和贮存，本标准适用于煤制气行业蜂窝式电除焦汕器。2规范性引用文件
下列文件对于木文件的应用是必不可少的。凡是沉回期的引月文件，仅注日期的版本适用于本文件。凡是不注期的引文件，其最新版本（创所有的修改单）适用于本文件。GB191、包装错运图示标志
GB6222‘工业企业煤安全规程
GB/T13306标牌
GB门T13931电除少器性能测试方法JB/T4730.2承压设备无损检测第2部分：射线检测JB/T4730.3承压设备无损检测第3部分：超卢检测JB/T9688电除尘月晶闸管控制高压电源NB/T47003.1—2009钢制焊接常压穿器3术语和定义
下列术语和定义适用本文例。
蜂窝式电除焦油器honeycombstyleclectriccoaltarremover利用静电吸附原理，将煤气中焦泊雾除去，以冷化煤气的设备：设备沉淀极（阳极）为终窝式结构3.2
煤制气coalgas
以煤为原料加工制得的含有燃组分的气体。3.3
recciving electrode
正六边形金属管，工作时施加高压百流中（正极），用丁收集吸附了负离子和电子的焦汕雾漓等杂质。
标准状态normal state
压为10)325Pa、溉度为0℃（即273.15K）的状态，4基本参数及代号
4.1基本参数
基本参数如下；
JB/T 8704---2012

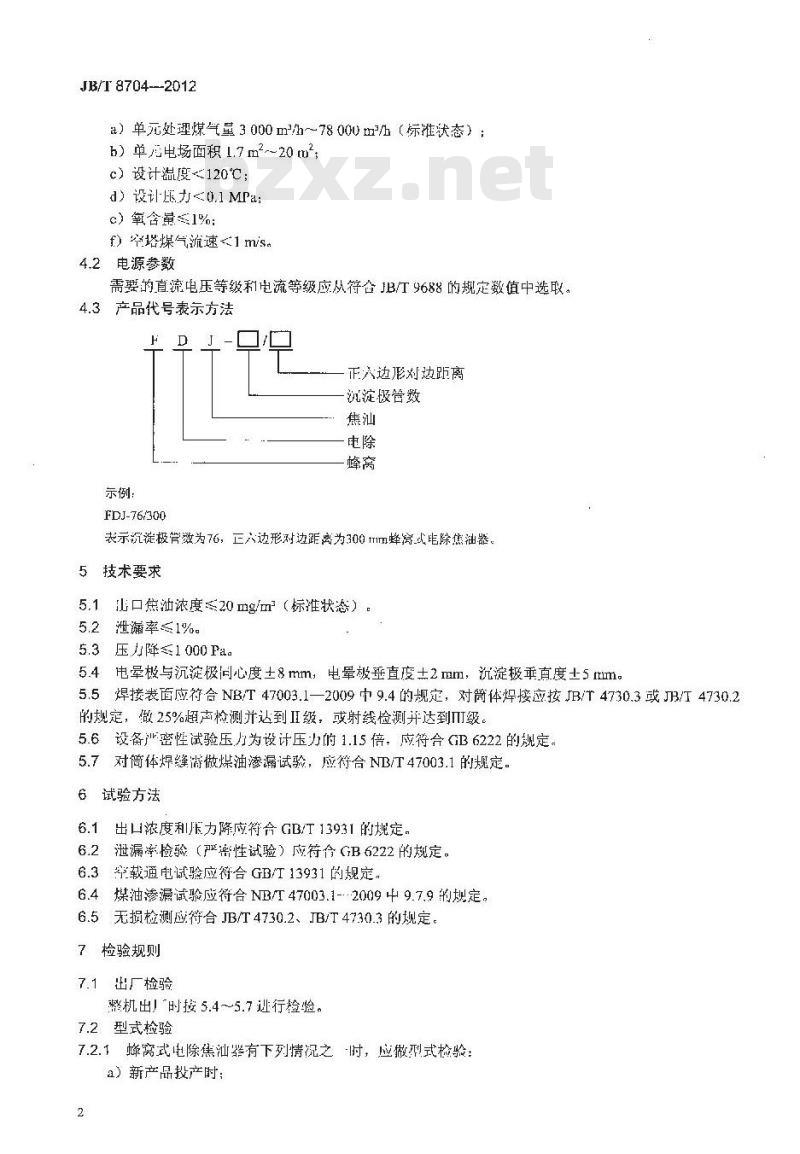

a）单元处理煤气量3000m/h～78000m/h（标状态）：b）单元电场面积1.7m2~20 m2；c）设计温度≤120℃
d）设计压力o.1MPa：
c）氧含量≤1%：
f）牢塔煤气流速<1m/s。
4.2电源参数
需要的育流电压等级和电流等级应从符合JB/T9688的规定数值中选取。4.3产品代号表示方法
正入边形对边距离
沉淀极管数
示例：
FDJ-76/300
表示沉淀极管数为76，正入边形对边距离为300tm蜂窝式电除焦油器。5技术要求
5.1湛口焦油浓度≤20mg/m（标准状态），5.2泄漏率≤1%
5.3压力降≤1000Pa
5.4电晕极与沉淀极同心度±8mm，电量极垂直度土2mm，沉淀极垂直度土5mm。5.5焊接表面应符合NB/T47003.1—2009中9.4的规定，对筒体焊接应按JB/T4730.3或JB/4730.2的规定，做25%超声检测并达到Ⅱ级，或射线检测并达到Ⅲ级。5.6设备严密性试验压力为设计压力的1.15倍，应符合GB6222的规定。5.7对筒体焊缝满做煤油渗漏试验，应符合NB/T47003.1的规定。6试验方法
6.1出口浓度和力降应符合GB/T13931的规定。6.2泄漏率检验（严密性试验）应符合GB6222的规定。6.3学载通电试验应符合GB/T13931的规定。6.4煤油渗漏试验应符合NB/T47003.1-2009中9.7.9的规定。6.5无损检测应符合JB/T4730.2、JB/T4730.3的规定。7检验规则
7.1出厂检验
整机出！时按5.4～5.7进行检验。7.2型式检验
7.2.1蜂窝式电除焦汕器有下列情况之-时，应做型式检验：a）新产品投产时：
b）停1年再复生产时；
c）工艺、原材料有重大改变时：d）国家质量监督机构提出型式检验要求垢。7.2.2检验项月为本标准规定的全部技术要求，检验方法应符合第6章的要求。8标志、包装、运输和贮存
8.1标志
产品标志应符合GB/I13306的有关规定，8.2包装
TB/T 8704.--2012
8.2.1本体成型加工的半成品件为绿装件，供现场配套安装的附件为装件，裸装与箱装都应符合GB门191 的规定，保证产品不受损伤和变，并适合运输要求。8.2.2随机文件应包括：
-装箱单：
-产品合格证：
产品说明书。
8.3运输
8.3.1裸装件及箱装件在运输中应避免机械碰撞。8.3.2运输中部件应固定牢画，防止剧烈顺簸，8.4贮存
8.4.1本装置买方如暂不组装，应有放在于燥、通风、清洁、无口晒雨淋的环境中，其温度在-30℃~40℃范圜内。
8.4.2成型加下的半成品均应立放。8.4.3阳极管要存放在平整水泥地前上，堆放高度不得超过1.2㎡。3
JB/T 8704-2012
