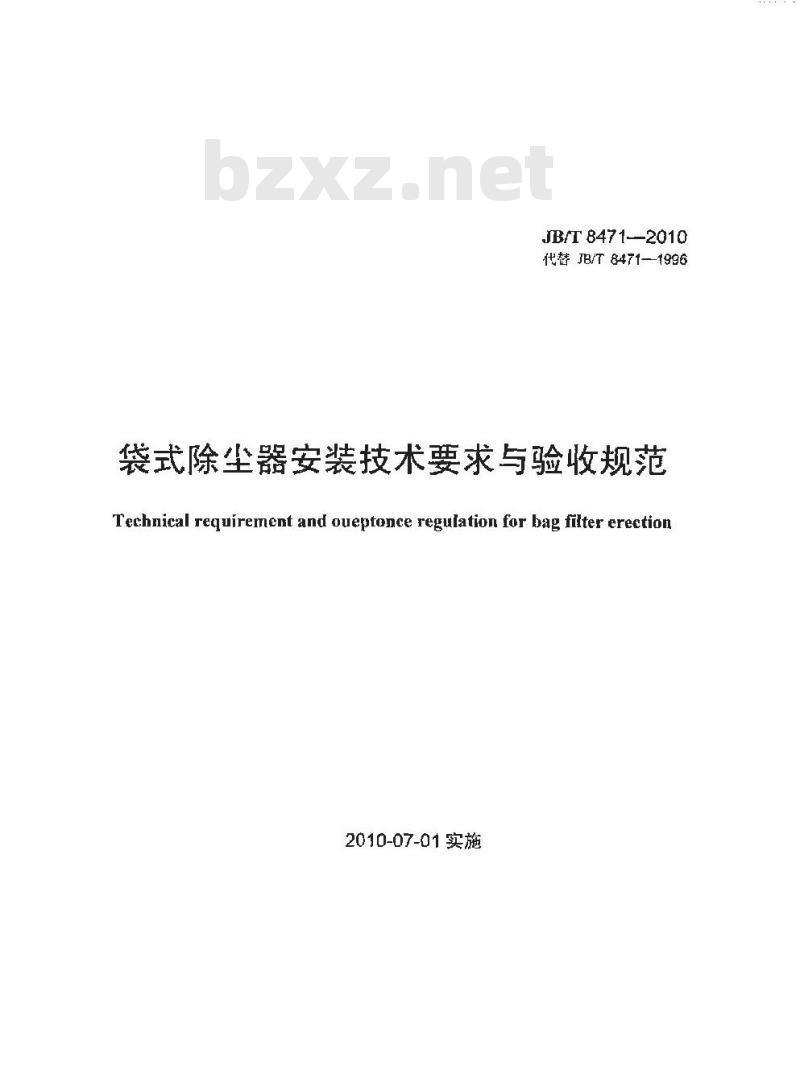

【机械行业标准(JB)】 袋式除尘器 安装技术要求与验收规范

JB/T 8471--2010
代替JB/T 8471—1996
袋式除尘器安装技术要求与验收规范Technical requirernent and oueptonce regulation for bag filter erection2010-07-01实施

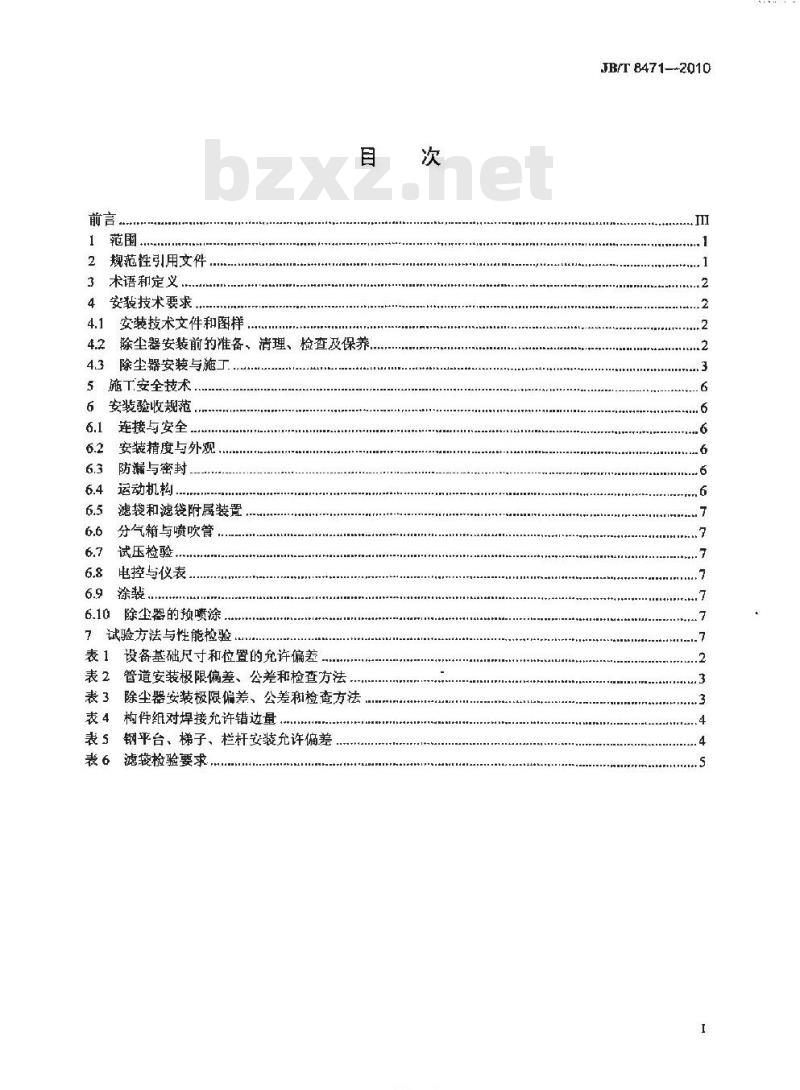

规范性引用文件
术语和定义
安装技术要求
4.1安装技术文件和图样
除尘器安装前的准备，清理、检查及保养.，4.3除尘器安装与施工
5施T安全技术
安装验收规范.
连接与安全
安装精度与外观
防漏与密封
运动机构
滤袋和滤袋附属装置
分气箱与喷吹管
试压检验…
电控与仪表
6.10除尘器的预喷涂
7试验方法与性能检验
设备基础尺寸和位置的允许偏差表1
管道安装极限偏差、公差和检查方法表3除尘器安装极限偏差、公差检查方法表4构件组对焊接允许错边量
表5钢平台、梯子、栏杆安装允许偏差表6滤检验要求，
TTYKAONTKACa-
JB/T B471--2010

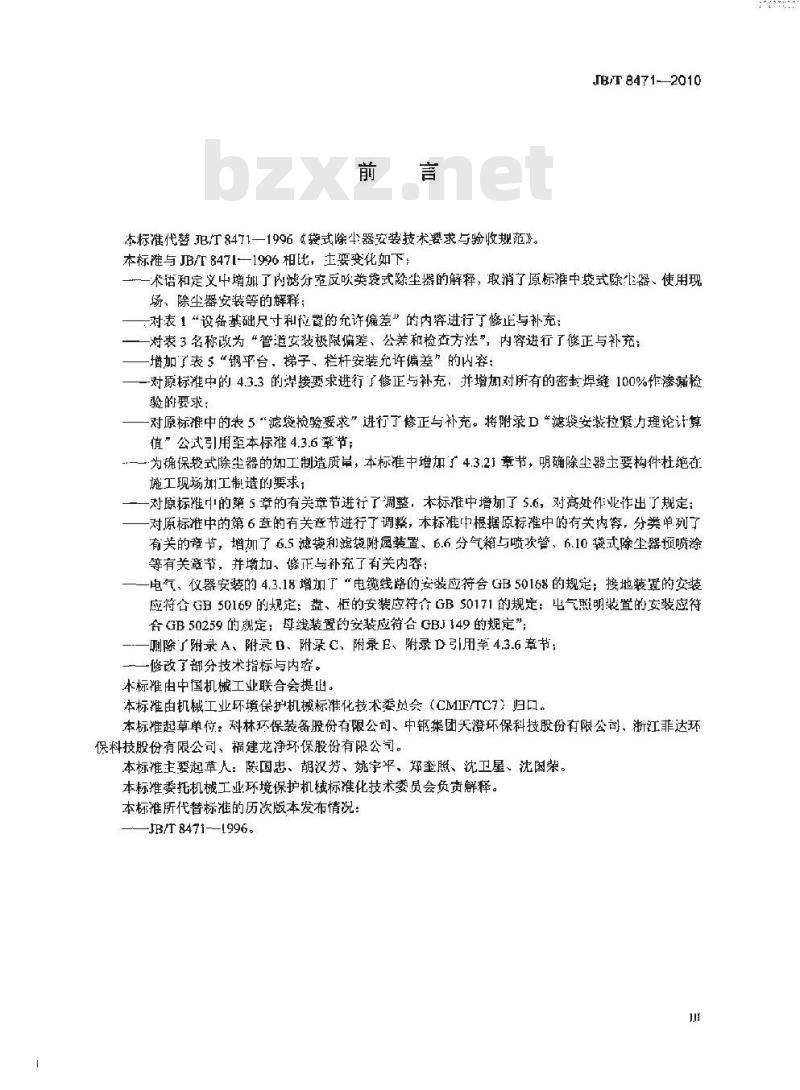

本标准代替BT8471-1996&垫式除尘器安装技术要求与验收规范》。本标准与JB/T 847-1996 相比，主要变化如下;JB/T 8471-2010
术语和定义中增娜了内滤分窄反吹类袋式除尘器的解释，取消了原标雅中袋式除器、使用现场。除尘器安装等的解释
对表1“设备基础尺寸和位暨的允许偏差”的内穿进行了修正与补充：一对表3名称改为“管道安装极限偏差、公差和检查方法”，内容进行了修正与补充-增加了表5“钢平台，梯子、栏杆安装允许偏差”的内容：一对原标准中的4.3.3的焊接要求进行了修正与补充，并增加对所有的密封焊缝100%作渗漏检验的要求：
对原标准中的表5“滤袋按验要求”进行了修正与补充。将附录D“滤装安装拉紧力理论计算值”公式引用至本标准4.3.6章节；\一一为确保较式除尘器的加工制造质最，本标准中增加了4.3.21章节，明确除尘器主要构件杜绝在施工现场1工制造的要求；
一对原标推中的第5章的有关章节进行了调整，本标推中增加了5.6，对高处作业作出了规定；对原标准中的第6章的有关竞节进行了调整，本标准中根据原标准中的有关内容，分类单列了有关的章节，增加了6.5滤袋和滤袋附属装置、6.6分气箱与喷管、6.10袋式除尘器预喷涂等有关章节，并增加、修正与补充了有关内容：一电气，仪器安装的4.3.18增加了“电缆线路的安装应符合GB50168的规定：接地装置的安装应符GB50169的规定；盘、柜的安装应符合GB50171的规定；电气照明装置的安装应符合GB50259的观定：母线装置的安装应符合GBJ149的规定”；一则除了附录A、附录B、附录C、附录E、附录D引用牵4.3.6章节；一一修改了部分技术指标与内容。本标推由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：科林环保装备股份有限公司、中钢集团天澄环保科技股份有限公司、浙江菲达环保科技股份有限公司、福建龙净环保股份有限公司。本标准主要起草人：隧国患、胡汉芳、姚宇平、郑奎照、沈卫星、沈国荣。本标推委托机械工业环境保护机械标准化技术委员会负资解释。本标准所代替标准的历次版本发布情况：—JB/T 8471-—1996。

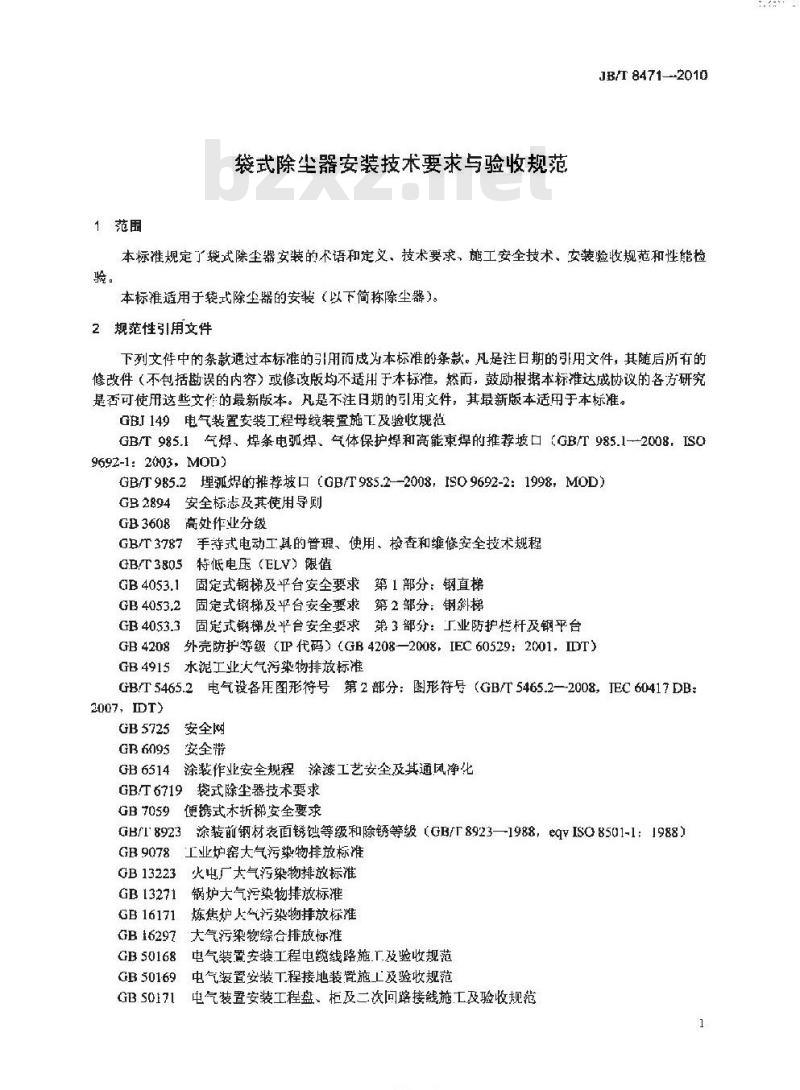

1范围
袋式除尘器安装技术要求与验收规范JB/T 8471--2010
本标规定了较式除尘器安装的术语和定义，技术要求，施工安全技术，安装验收规范和性能检验。
本标准遁用于袭式除尘的安装（以下简称除尘器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改件（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文作的最新版本。凡是不注日期的引用文件：其最新版本适用于本标准。GBJ149电气装置安装工程母线装置施工及验收规范GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束捍的推荐坡口（GB/T985.1--2008，IS09692-1: 2003, MOD)
GB/T985.2理弧焊的推荐坡口（GB/T985.2—-2008，ISO9692-2：1998，M0D）GB2894
安全标志及其使用导则
高处作业分级
GE 3608
GB/T3787手持式电动工其的管理、使用、检查和维修安全技术规程特低电压（ELV）限值
GB/T3805
固定式钢梯及平台安全要求第1部分：钢直梯tB 4053.1
GB 4053.3
固定式钢梯及平台安全要求第2部分：钢斜梯固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台GB4208外壳防护等级（IP代码）（GB4208—2008，IEC60529：2001，IDT）GB4915水泥工业大气污染物排放标准GB/T5465.2电气设备压图形符号：第2部分：图形符号（GB/T5465.2—2008，TEC60417DB：2007, IDT>
GB5725
GB 6095
安全网
安全带
GB6514涂作业安全规程涂漆工艺安全及其通风净化GB/T6719
袋式除生坐器技术要求
便携式木折梯安全要求
GB 7059
GB/T8923涂装前钢材表面锈蚀等级和除锈等级（GB/T8923—1988，qVISO8501-1：1988）GR 9078
工业炉窑大气污染物排放标雅
GB13223火电厂大气污染物排放标准GB13271锅炉大气污染物排放标准GB16171炼焦炉大气污染物排放标准GB16297大气污染物综合排放标推GE50168电气装置安装工程电缆线路施.T.及验收规范GB50169电气装置安装T程接地装置施工及验收规范GB 50171电气装置安装工程盘、柜及二次问路接线施工及验收规范TTYKAONTKACa-
JB/T 8471—2010
GB50205钢结构工程施T质最验收规范GB50235工业金属管道L施工及验收规范GB 50303建筑电气L程施工质量验收规范HJ/T324—2006环境保护产品技术要求袋式除尘器用滤料JB/T5000.12重型机械通用技术条件第12部分：涂装JB/T5911—2007电除尘器焊接件技术要求JB/T5917楚式除尘器用滤袋框架3术语和定义
下列术语和定义适用于本标准。3.1
内滤分室反吹类袋式除尘器insidefiltrationsectional eompartmentreverseairbagfixation袋空为分室结构，采用内滤式滤袋，利开阀门逐室切换气流，在反吹气流作用下，使滤袋缩滤与鼓胀发生抖动来实现清灰工作的袋式除少器。4安装技术要求
4.1安装技术文件和图样

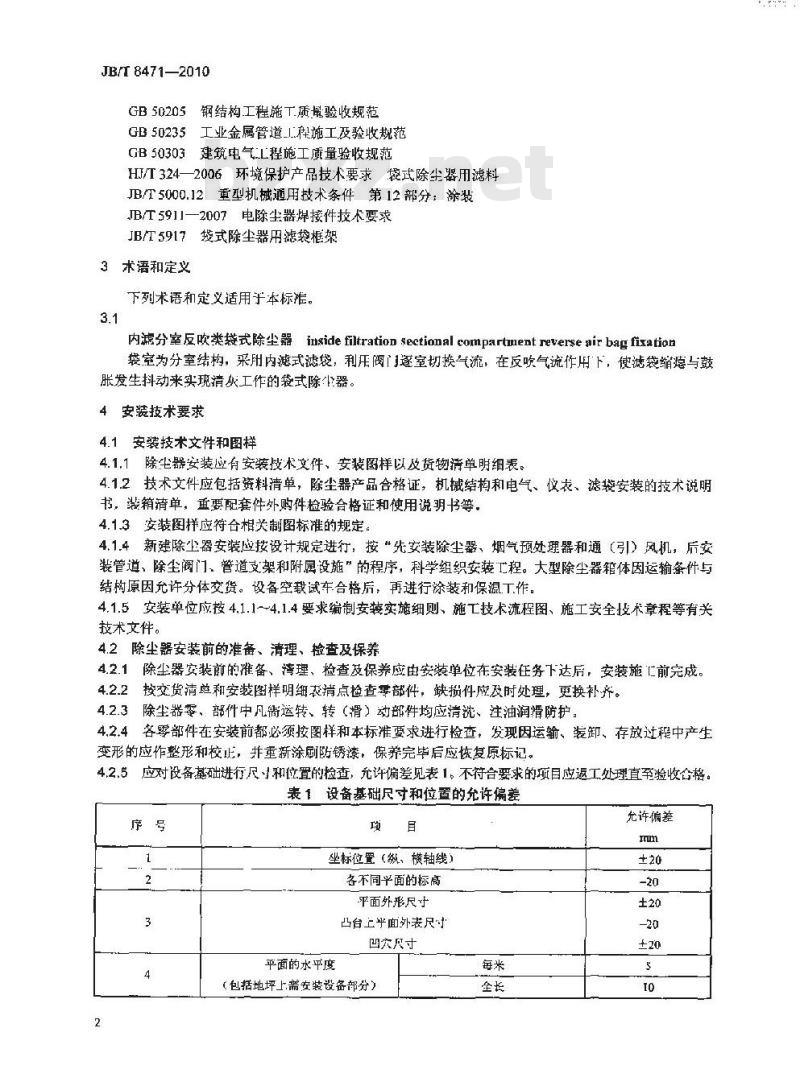

4.1.1除生器安装应有安装技术文件、安装图样以及货物清单明细表。4.12技术文件应包括资料清单，除尘器产品合格证，机械结构和电气、仪衣、滤袋安装的技术说明书，装箱清单，重要配套件外购件检验合格证和使用说明书等。4.1.3安装图择应符合相关制图标准的规定。4.1.4新建除尘器安装应按设计规定进行，按“先安装除尘器、烟气预处理器和通（引）风机，后安装管道、除尘阀门、管道支架和附属设施”的程序，科学组织安装工程。大型除尘器体因运输条件与结构原因允许分体交货。设备空载试车合格后，再进行涂装和保温工作。4.1.5安装单位应按4.1.1--4.1.4要求编制安转实施细则、施工技术流程图、施工安全技术章程等有关技术文件。
4.2除尘器安装前的准备、清理、检查及保养除尘器安装前的准备、湾理、检查及保养应由安装单位在安装任务下达后，安装施二前完成。4.2.1
按交货清总和安装图样明细衣清点检查零部件，缺损件应及时处理，更换补齐。4.2.23
除尘器零、部件中凡运转、转（滑）动部件均应猜洗、注油润滑防护。4.2.3
各零部件在安装前都必须按图样和本标准要求进行检查，发现因运输、装卸、存放过程中产生4.2.4
变形的应作整形和校止，并重新涂刷防锈漆，保养完毕后应恢复原标记。4.2.5应对没备基础进行尺寸和位置的检查，许偏差见表1，不符合要求的项目应返工处理直至验收含格。表1设备基础尺寸和位置的允许偏差序号
坐标位置（纵、横轴线）
各不同平面的标高
平面外形尺寸
凸台上乎面外表尺寸
四穴尺寸
平面的水平度
（包括地坪上需左装设备部分）每米
充许偏差
序号國
表1设备基础尺寸和位直的允许偏差（续）项
预堆地脚螺栓
标高（项端》
中心距（在根部和顶部两处测量）中心位置
孔壁的垂直度
中心位置
水平度（带糖的锚板）每米
冰平度（带螺孔的锚板）每米
4.2.6有特定要求的电气设备和仪表可由供需双方商定检查保养事宜。4.3除尘器安装与施工
4.3.1除尘器安装施工应符台 GB50205和木标准4.1的规定。JB/T8471—2010
允许偏差
4.3.2除尘器安装与施工过程亨，构件的吊钩以及防构件变形的支撑件，施工完成后应及时拆除，不得阐有痕迹。
4.3.3焊缝形式及尺寸必须符合GB/T985.1、GB/T985.2的要求，焊缝质量应符合JB/T5911—2007中4.3的规定。所有密封性焊缝100%做焊缝渗漏检验4.3.4除坐器管道安装极限偏差、公差和检查方法见表2，除尘器安装极限偏差、公差和检查方法见表3。
表2除尘器管道安装极限偏差、公差和检变方法项饮
入口管道与各滤装室中心线
入口普道中心标高
调节阀水平底
出口管道中心线
出口管道中心标高
极限偏差或公差
2/1000
表3除尘器安装极限偏差、公差和检查方法项目
立柱纵、横向中心线
立柱底板标高
立柱垂直度
横梁（第一层）标商
横梁（第－层）中心距
横梁（第一层）对角线之差
灰斗中心线
进出口法兰纵，横向中心线
灰斗出口标高
极限偏差和公差
1/1000
1/1 000
TTTKAONiKAca
检验方法
挂线用尺捡查
用尺检查
用水平仪检查
挂线用八检查
用尺检查
检验方法
挂线用尺寸检查
用水准仪直尺检查
挂线用尺检查
水准仪用尺查
用尺检查
用尺检查
长线用尺检查
追线用尺检查
水准仪用尺检查
JB/T 8471--2010
表3除尘器安装极限偏差、公差和检查方法（续）项目
亥斗上下口几何尺寸
进出口法兰几何尺寸
进出口法兰端面垂直度
吊架中心线与滤袋短臂中心绒同轴度喷吹管管嘴中心线与滤较中心线同轴度极限偏差和公差
2/1000
检验方法
用尺检查
用尺检查
用线坠，金属直尺检查
用线坠在每组吊架上检查两个点用线然在每组滤袭上检查两个点4.3.5焊件必须组对成焊时，壁（板）的错边量应符合以下要求：管于或管件对口，内壁齐平，允许错边量不超过管壁厚度的10%，最大错边量小于1mm：一容器类部件，构件组对焊接允许错边量见表4。表4构件组对焊接允许错边量
环焊缝
单面焊缝根部
擎厚！
错边量
单位：mm
0.1t不大于 3
0.1+1本太于 4
不大于2
4.3.6除尘器所有连接法兰均应衬以密封材料，损坏的密封材料必须更换。密封材料的接头处一般采用斜接，并涂以密封胶，方可连接安装。4.3.7安装除坐器两连接法兰中心对位偏差不得人于螺栓直径的1/6，经调校不能对位的部件和构件的螺孔，允许使用找止样（接合冲头）强制对位后套入螺栓紧固。有防松结构的连接必须按图样规定装好紧质防松元件。
4.3.8除尘器构件间采用焊接文有螺栓预定位紧固的，应先按4.3.7方法定位后再按图样要求焊接。
4.3.9曾道、阀类、输灰机安装前，应认真检查并清除内部杂物和污垢。4.3.10除坐器钢平台、梯子，栏杆安装应符合GB4053.1～4053.3的规定。钢平台、梯子、栏杆安装允许偏差应符合表5的规定。
表5钢平台、梯子、栏杆安装允许偏差序号
平台高度
平台粱水平度
平台支鹿垂直度
承重平台梁侧向弯曲
承重平台梁垂直度
直梯垂直度
栏杆高度
栏杆立向间距
允许偏差
L/1 000,≤20
H/1 000, ≤15
I1000，≤10
H/250，≤15
L/I 000, ≤15
测莹方法
用水准仪直尺检查
用水准仪直尺检查
用经纬仪或挂线和金属直尺检查用挂线和金属直尺检查
用挂线和金属直尺检查
用挂线和金属直尺检查
用金属真尺检查
用金属直尺检查
JB/T 8471-2010
4.3.11除尘器清灰、差压和控制气源管道系统的气动元件，执行元件（气缸，脉冲阀），控制阀类的安装应符合安装技术文件规定，不得进、出口倒装。其中气源管道的连接应符合GB50235规定。4.3.12安装的滤轮框架应符合JBT5917规定4.3.13滤安装应符合安装技本文件规定方法，套袋接管、滤袋框架必须光洁平整，装袋现场严禁烟火，严禁在滤袋上坐、卧、踩、踏，4.3.14套袋接管在使用现场组焊时应符合安装图规定坐标尺寸，焊缝应按本标准4.3.3规定。套袋接管的垂直度充差 2 mrnl
4.3.15滤袋安装前必须逐个检查外观质量，完好无损方可安装。4.3.16不管滤袋有无框架，装袋均不能扭曲，袋口不得有皱折。严密封紧袋口，绷紧滤袋表面，内滤式滤袋有卡环的应抱紧，吊装到位后应按表6要求检查，按内滤式滤袋安装张紧力理论计算公式见式(1)的要求调整张紧力。
表6滤袋检验要求
检验项目
几何尺寸
湛外观此内容来自标准下载网
垂直度
张紧力
符合 HJ/T 324—2006要求
无明显色差，无破损，无油污杂质不扭曲，无折、平直
奖口密封无辩源
张紧或绷紧滤将
按技术文件要求
按技术文件要求
滤袋安装后，拉紧力应符合式（1）规定或按设计要求：检验方法
用慰斗在缝线处熨一次后用金属直尺测量目测
用铅锤吊挂中心每个滤装室抽检4个逐袋手感检验用拉力计和弹簧秤抽检5%P+0.009 81mS+ Fml, ≤F≤P+0.009 81mS+ Fmx式中：
F——张紧力。单位为 N:
单条滤袋重，单位为N，
#—滤疫的容尘量，单位为品m
S一滤袋内表面积，单位为 m2：Flin，Faa一最小预拉紧力，最大预拉紧力。单位为 N。注：式中m,引自 GB 12625。
预拉紧力按式（2）、式（3)：
F—K蓝DL/300.
Flax =KmaxDL/300-
式中：
K—滤袋单位长度拉力（Kmi=15N/m，Kme=25N/m）；D一滤袋直径，单位为mm;
L-滤袋长度，单位为 mm;
300试验时的滤袋直径尺寸，单位为 mml。(1)
4.3.17灰机构、输灰机、减速器、排灰阀等运动部位安装应符合技术文件和有关机械设备施1规范。
4.3.18除尘器电气、仪器安装应符合本标4.1.1和4.1.2规定外，电缆线路的安装应符合GB50168的规定；接地装置的安装应符合GB50169的规定：盘、柜的安装应符合GB50171的规定：电气照明5
TTYKAONTKACa-
JB/T8471--2010
装置的安装应符合GB50303的规定：母线装置的安装应符合GBJ149的规定。4.3.19除尘器安装焊接完毕并检漏验收合格后，补涂底漆、面漆、漆膜颜色应符合技术文件的规定，外表面干漆膜总序度不少十80um。4.3.20除尘器在吊装时应吊点重心准确，避免节绳损伤漆膜和部件。4.3.21除尘器主要构件应杜绝施工现场制作，避免因装备与机具的不足，降低设备的加工制造质量。从而降低除尘器的技术性能。
5施工安全技术
5.1施工单位必须把安全教育和安全管理放在首要地位，必须制定安全技术措施，并由单位领导人负责贯彻执行，
5.2施工单位必须设置安全员和专职起重丁作最监督安全施T.，5.3施工人员应经过安全学习培训，合格后才能允许上岗作业。5.4施T区域应按GB2894设置安全标志，按GB5725和GB6095设置安全网，使用安全带。5.5施工、安装中使用的设备，梯子，T.具、绳索均应效合GB7059.1、GB7059.2、GB70S9.3和GB/3787的规定，
5.6高处作业应符合GB3608的规定，高处作业人员不能有高处作业禁忌症。高处作业要系安全惜，挂安全网。高处吊装作业，指挥与操作责任分明，联系方式统一：事故应急预案到位，监控设施得力。5.7焊接施工时应防.止焊接触电、弧光辐射，焊机接线应有所护罩，指座应完整、必须装有按地线，绝缘电阻≥IMQ。
5.8施工供电必频符合电气安全技术规定，有安全电压要求的设备应符合GB/I38U5规定。5.9女装场地的最低照度不低于20以。场地照明295%，照明器安装高度≤2.4m时，照明电压≤24V。在有封闭口的设备内施工，应使用电压12V的安全行灯或手电，禁止采用明火。5.10除尘器涂装施工应符合GB6514规定。5.11安装施工应根据气侯环境状况制定并实施必要的职业安全健康规定。5.12除上器安装完毕应按GB2894规定重新设置安全标志。电气图形符号符合GB/T5465.2的规定。6安装验收规范
6.1连接与安全
6.1.1除尘器各部件、构件之间可卸式连接必须牢固。不得有紧固件滑扣、坏牙、超长露头（允许露头35个螺距、欠位防松等缺陷。6.1.2除尘器各部件、构件应按分体交货状态及技术文件和图样规定进行永久性焊接。6.1.3除尘器起动使用府，结构、通道无额抖振动现象。6.1.4安全设施无隐忠，安全标志明确，安全用具齐备。6.2安装精度与外观
6.2.1除尘器安装精度和连接部位坐标尺寸应符合技术文件和图样规定。6.2.2除尘器外观涂漆颜色应一致，不得有漆膜发泡、剥落、卷皮、裂纹等涂装快陷。6.3防漏与密封
8.3.1除尘器各连接法兰和检修门、阀类、阀门封口填料应密封完整，均不得有漏损现象。6.3.2密封防漏应满足除尘器漏风率性能要求。6.3.3有气压控制要求的气源管，压差管连接应可靠无泄漏。6.4运动机构
6.4.1所有阀门、检修门安装后必须启闭灵活。6.4.2设备运转前应反复检查，不得有工具、棉杂物、残留焊条等堵塞通道，通电运转正常。6
JB/T8471-—2010
6.4.3排灰阀安装前，清灰机构、减速器、输灰机、安装后应清除杂物、电动机通电点动时应观察设计转向是否正确，手动和电动均应轻松灵活，润滑通畅，然后进行8空载试运转。运转后温升不高于40℃，且密封性好、无渗漏现象。6.4.4运动部位试车时严禁非指定人员乱动开关、门、控制按钮。6.5滤袋和滤袋附凰装面
6.5.1除尘器用滤料及滤袋应符合HJ/T324一2006的规定。滤袋安装后，检验应符合本标准表6要求。内滤分室反吹类除坐器的滤袋按本标准4.3.16要求调整张紧力。6.5.2滤袋吊挂装置外观要求光滑，袋幅不得有飞过、毛刺等影响滤袋使用效果和寿命的缺陷，袋帽直径误差不大于1.0mm，滤袋吊挂装置调整应灵活，并能准确定位。6.6分气箱与喷吹管
6.6.1分气箱安装验收合格后，应清除内部悼渣等杂物将脉冲阀安装到位，并对各阀逐个进行喷吹试验，每阀喷吹不少于三次，并确认喷吹正常。6.6.2分气箱和喷吹管与上箱体组装时，应严格保证喷吹管与花板平行，全长平行度不超过2mm，并使喷管嘴的中心线与花板孔中心线重合，其中心位置偏差应小于忆mm。6.6.3脉冲阀及电磁阀应有防雨保护措施。6.7试压检验
6.7.1除尘器试压检验满足设计压力要求，试压检验时，箱体壁板不得出现明显变形和振动现象。6.7.2除尘器压缩空气和液压系统应试压检验耐压强度。试验压力为正常工作压力的1.5倍。6.8电控与仪表
6.8.1电控盘柜和电气负载设备的外壳防护应按GB4208，户内达到防护等级IP30级，户外达到防护等级IP55级。
6.8.2电控盘柜、仪表检验按有关安装技术文件调试，调试合格后联机连续试运转不少于8h。6.9涂装
6.9.1袋除尘器涂装前应将表面的铁锈、残留物、油污、尘土及其他脏物清除干净。除锈方法和除锈等级应符合GB/T8923的规定，当使用喷砂或抛丸除锈时，其除锈等级不低于Sa2.5；当使用手刷或动力工具除锈时，除锈等级不低于St2，6.9.2分体发运现场安装的大型袋除尘器，在现场涂最后一道面漆。辣膜应均匀，颜色--致，不应有发脆、剥落、裂纹、卷皮和刷痕等缺陷，厚度不得小于30uml6.9.3袋除尘器漆膜厚度的检验用漆膜测厚仪，检验点在每平方米中不少于两点。6.9.4漆膜附着力的检验按JB/T5000.12的规定进行。6.10除尘器的预喷涂
6.10.1对用于燃煤锅炉、焦炉、垃圾焚烧等治理含有酸性、粘性烟气的袋式除尘器，应在负荷试车前进行预喷涂工作，预涂灰的粉剂可采用粉煤灰或熟石灰。6.10.2预喷涂时，以下条件应同时满足方为合格a）在段计过滤速度下过滤仓室阻力增加 300 Pa～500 Pa;b）除尘器首次预喷涂后，应检查涂灰效果，确保预喷涂剂均匀覆盖于滤袋表面，如果未达到要求，继续喷涂，直至满足要求：
c）预喷涂过程中及预喷涂完成后不得清灰。直至除尘器正式投入运行，否则应重新预喷涂；d）当所有仓室涂灰完成后，开启过滤仓室的进、出口挡板阀，除尘系统方可进入热运行。7试验方法与性能检验
7.1除尘器出口粉尘排放浓度、设备阻力和漏风率的测试应符合GB/T6719的规定。除尘器性能测定可在调试合格投运1500h后或合同规定时间内进行测试。7
TTTKAONiKAca
JB/T 8471--2010
除尘器的瞩风率是除尘器的山口风量与入口风量之差和除尘器的入口风量的比值。漏风率在除尘器正常过滤情况下测得，测试时应尽可能保持系统负压的稳定。测试条件是除尘器净气箱内负压为2000Pa。当负压偏离时按式（4）计算：E= 44.72 ×E /VA
漏风率，（%)；
6实测漏风率，（%)：
P净气室内平均负压，单位为Pa.(4)
7.3袋式除尘器性能测试值应满足GB 4915、GB13223、GB13271、GB16171、GE 16297、GB 9078中关于烟（粉）尘排放限值的规定及其他相关标准的要求或合同规定值。8
