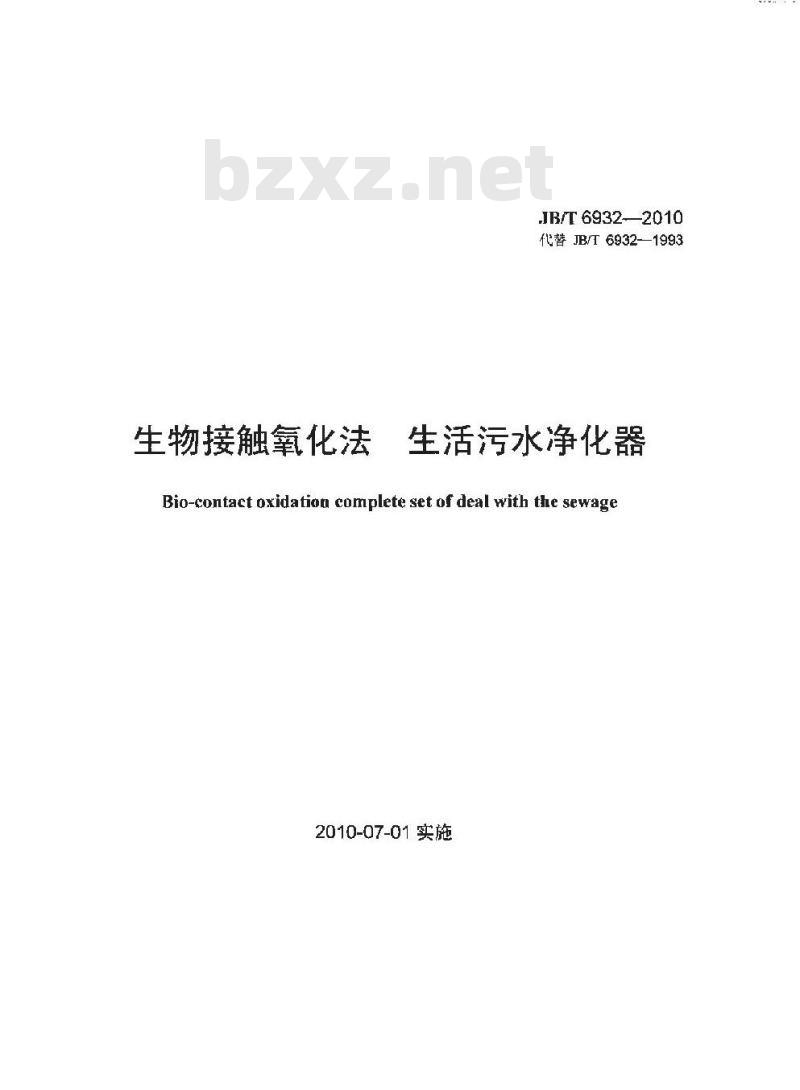

【机械行业标准(JB)】 生物接触氧化法 生活污水净化器

生物接触氧化法
JB/T6932-—2010
代替JB/T6932-—1993
生活污水净化器
Bio-contact oxidation complete set of deal with the sewage2010-07-01实施

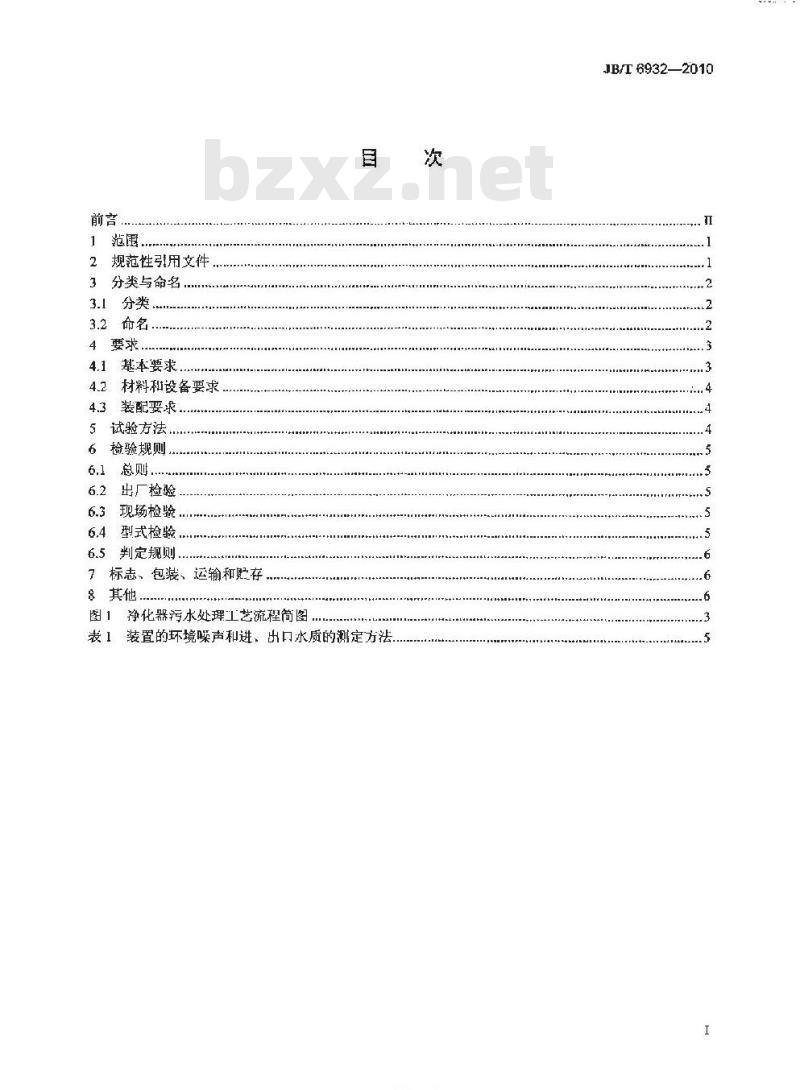

范围，
2规范性引用文件，
3分类与命名
3.1分类..
3.2命名..
4要求
4.1基本要求
材料和设备要求
4.3装配要求。
5试验方法
检验规则
出厂检验
6.3现场检验.
6.4型式检验．
6.5判定规则..
7标志、包装、运输和贮存
8其他
图1净化器污水处理工艺流程简图四
表1装置的环境噪声和进、出口水质的测定方法.次
TTYKAONTKACa-
JB/T6932—2010
JB/T 69322010

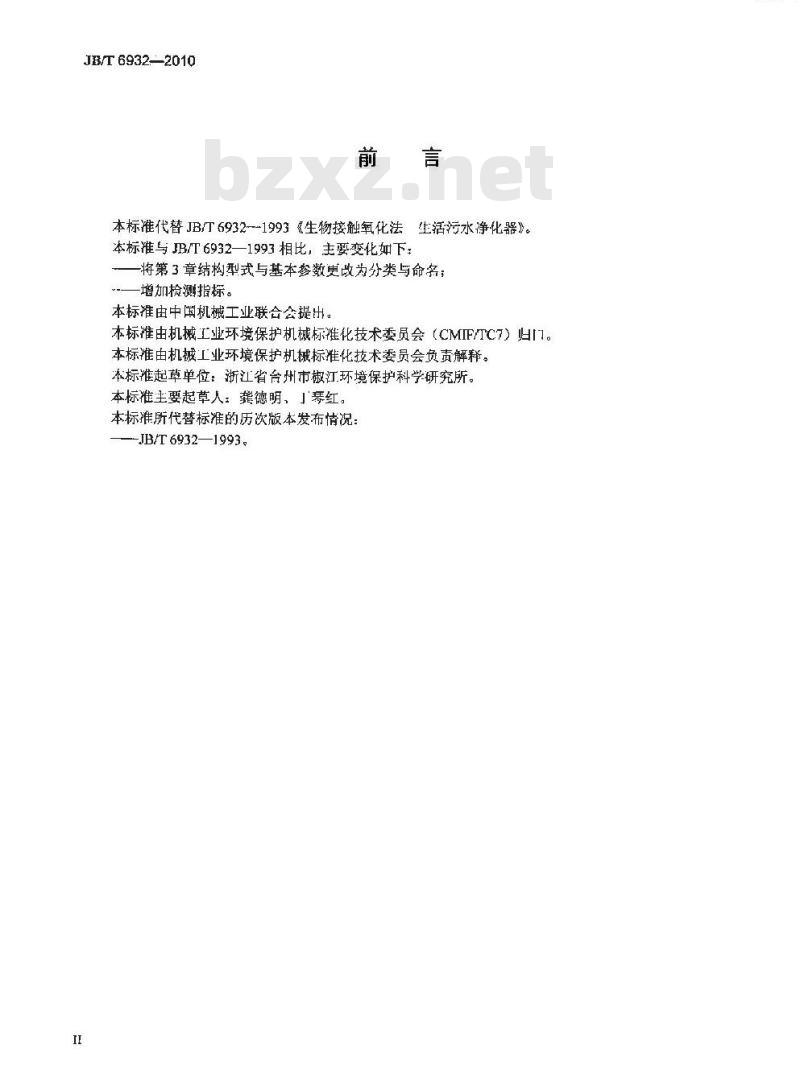

本标准代替JB/T6932--1993《生物接触氧化法生活污水净化器》。
本标准与JB/T6932—1993相比，主要变化如下：—将第3章结构型式与基本参数更改为分类与命务：增加检测指标。
本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归I。本标准由机械工业环境保护机械标准化技术委员会负责解释。本标准起草单位：浙江省台州市椒江环境保护科学研究所。本标准主要起草人：龚德明、」琴红。本标准所代替标准的历饮版本发布情况：—-JB/T6932—1993。

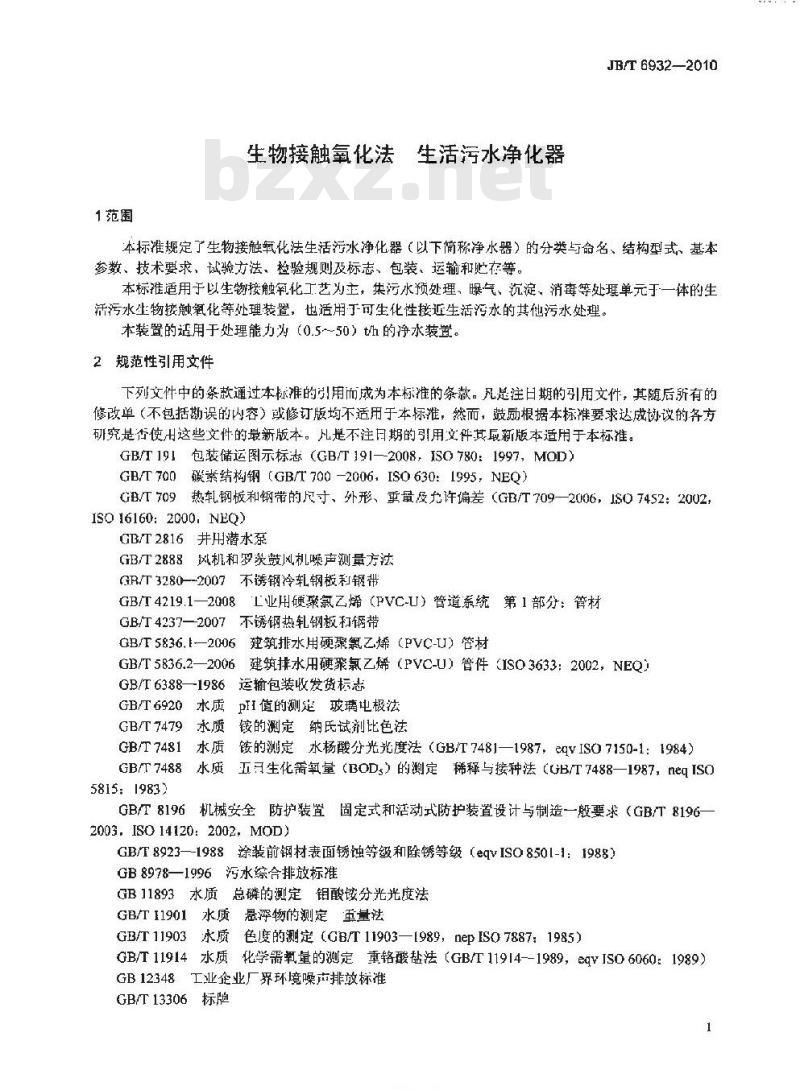

1范围
生物接触氧化法，生活污水净化器JB/T 6932—2010
本标准规定了生物接触氧化法生活污水净化器（以下简称净水器）的分类与命名、结构型式、基本参数、技术要求，试验方法、检验规则及标志、包装、运输和贮存等。本标雅适用于以生物接触氧化工艺为主，集污水预处理、曝气、沉淀、消毒等处理单元于一体的生活污水生物接触氧化等处理装置，也适用于可生化性接近生活泻水的其他污水处理。本装置的适用于处理能力为（0.5～50）t/h的净水装置。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准要求达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件其展新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，IS0780：1997，MOD）GB/T700碳结构钢（GB/T700-2006，ISO630:1995，NEQ）GB/T709热轧钢板和钢带的尺寸、外形、重量及分许偏差（GB/T709—2006，1S07452：2002，ISO 16160: 2000. NEQ)
GB/T2816井用潜水泵
GB/T288风机和罗灵鼓风机噪声测量方法GR/T3280—-2007不锈钢冷轧钢板利钢带GB/T4219.1—2008‘L业用硬聚氯乙烯（PVC-U）管道系统第1部分：管材GB/T4237—2007不锈钢热轧钢板利钢带GB/T 5836,I一2006楚筑排水用硬聚氯乙烯（PVC-U）管材建筑排水用硬聚氯乙烯（PVC-U）管件（ISO3633：2002，NEQ）GB/T5836.2—2006
GB/T 6388—1986
运输包装收发货标志
GB/T6920水质
PH值的测玻璃电极法
GB/T 7479
铵的测定纳氏试剂比色法
铵的测定水杨酸分光光度法（GB/T7481—1987，qVISO7150-1：1984）水质
GB/T 7481
GB/T7488水质
五日生化需氧量（BODs）的測定稀释与接种法（GB/T7488—1987，neqISO5815;1983)
GB/T 8196
机械安全防护装置固定式和活动式防护装置设计与制造一般要求（GB/TB196一2003. IS0 14120: 2002, MOD)
GB/T8923--1988涂装前钢材表面锈蚀等级和除锈等级（eqVISO8501-1：1988）GB 8978—1996污水综合排放标准GB11893水质总磷的测定钼酸铵分光光度法GB/T11901水质悬浮物的测定重量法3水质色度的测定（GB/T11903—1989，nepIS07887：1985）GB/T11903
GB/T11914水质化学需氧量的测定重铬酸盐法（GB/T11914-1989，eqVISO6060：1989）GB12348工业企业厂界环境噪声排放标准GB/T13306标牌
TTTKAONKAca-
JB/T 6932-2010

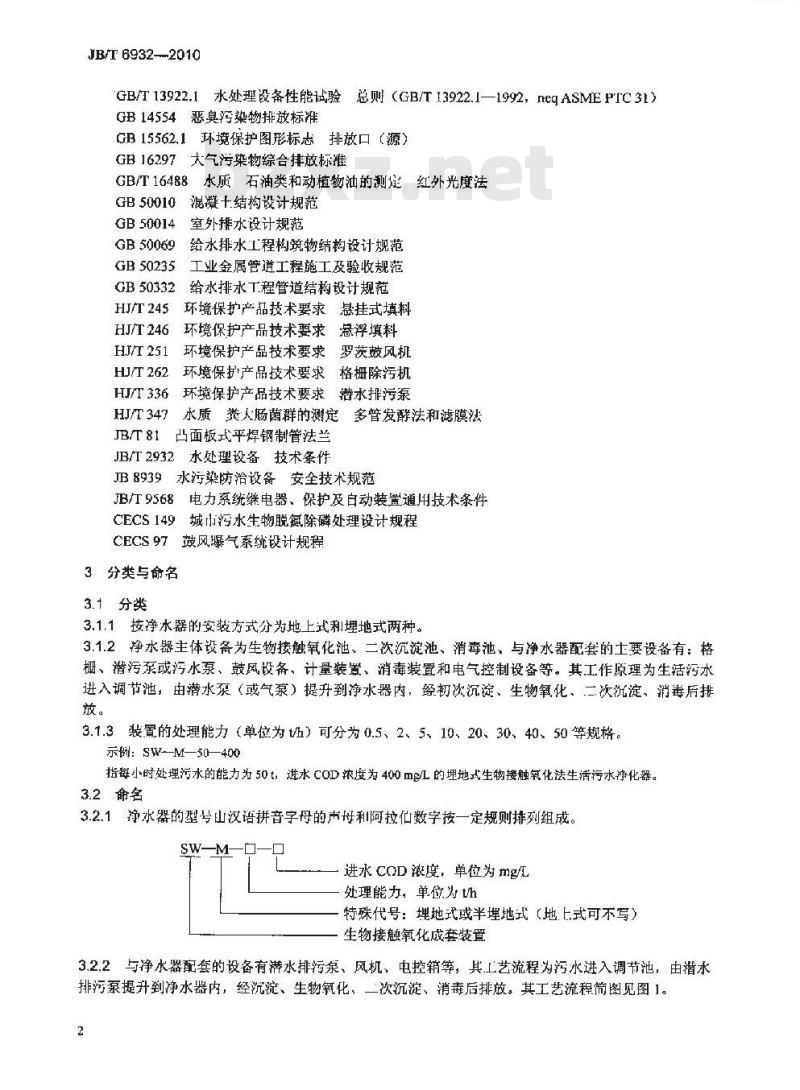

GB/T13922.1水处理设备性能试验总则（GB/T13922.1—1992，neqASMEPTC31）GB14554恶臭污染物排放标准
GB15562.1环境保护图形标志排放口（源）GB16297大气污染物综合排放标准GB/T16488水质石油类和动植物油的测迹红外光度法GB50010混凝十结构设计规范
GB50014室外排水设计规范
GB 50069
GB50235
给水排水工程构筑物结构设计规范工业金属管道工程施工及验收规范GB50332
给水排水工程管道结构设计规范HJ/T245环境保护产品技术要求悬挂式填料HJ/T246
环境保护产品技术要求总浮填料HJ/T251环境保护产品技术要求罗茨鼓风机环境保+产品技术要求格栅除污机HJ/T 262
HJ/T336
环境保护产品技术要求潜水排污泵HJ/T347水质类人肠菌群的测定多管发酵法和滤膜法JB/T81
凸面板式平焊钢制管法兰
JB/T2932水处理设备技术条件
JB8939水污染防治设备安全技术规范JBT9568电力系统继电器、保护及白动装置通用技术条件CECS149城i污水生物脱氮除磷处理设计规程CECS97鼓风爆气系统设计规程
3分类与命名
3.1分类
3.1.1按净水器的安装方式分为地上式和埋地式两种。3.1.2净水器主体设备为生物接触氧化池、二次沉淀池、消毒池、与净水器配套的土要设备有：格栅、潜污系或污水泵、鼓风设备、计量装置、消毒装置和电气控制设备等。其工作原理为生活污水进入调节池：由潜水泵（或气泵）提升到净水器内，经初次沉淀、生物氧化、二次沉淀、消毒肩排放。
3.1.3装置的处理能力（单位为h）可分为0.5、2、5、10、20、30、40、50等规格。示例：SW--M—50—400
指每小时处埋污水的能力为50t，进水COD浓度为400mgL的埋地式生物接触氧化法生活行水净化器。3.2命名
3.2.1净水器的型号山汉语拼音字母的声母和阿拉伯数字按一定规则排列组成。SW-M-□-D
进水COD浓度，单位为mgL
处理能力，单位为th
特殊代号：埋地式或半埋地式（地上式可不写）生物接触氧化成套装置
3.2.2与净水器配套的设备有潜水排污泵、风机、电控箱等，其工艺流程为污水进入调节池，由潜水排污泵提升到净水器内，经沉淀、生物氧化、二次沉淀、消毒后排放。其工艺流程简图见图1。2
4要求
JB/T6932-2010
生活污水净化器（A-—初沉室：B—接触氧化室：C——二次沉淀室，D-——消毒室);2-—潜水排污泵：3——调节池：4——风排。图1净化器污水处理工艺流程简图4.1基本要求
4.1.1污水在进入净水器前应先经过预处理，包括沉砂池除砂，格栅去除漂浮物及撤渣设施去除浮渣等，进入装置的水质应符合BOD/COD≥0.3，BOD/TKN≥0.35，BOD/FP≥17，COD≤600mg/L，SS≤300mg/L，动植物池≤20mg/L，pH7~9：4.1.2净水器的主要处理流程为：污水→调节池→初沉池→生物氧化池→二次沉淀池→消毒池→排放，即污水经过调节池，由泵入或白流进入装置初沉池，经生物氧化、二饮沉淀、灭菌消毒（过滤等后处理）后排放，净化处理的水质应符合当地环保要求和GB8978的规定。4.1.3净水器中的缺氧室宜设置污水停留1h～2h，生物接触氧化室容积负荷不人于1.0kgCOD/（m2-d），填料比表面积不小于550m2，二沉池表面负荷不火于1.0m/（㎡2·h），消藓室接触时间不小于05h。
4.1.4为了保障装置的脱氮除避效果，按CECS149的规起，回流污泥设备宜采用不易带入空气的设备。污泥脱水系统宜采用机械法。4.1.5生物接触氧化室供氧量按CECS97的规定，应根据进水水质及处理要求和采用填料不同以及曝气方式和类别作适当调整，一般供气量为40m/kgBODs～60m/kgBODs。4.1.6净水器应符合本标准的规定，并按经过规定程序批准的图样和技术要求制造，应结构合理、焊缝平整：泵、管道、框架等器件安装应符合有关标准、规定的要求。4.1.7净水器的结构布置应便于污水入口、排放口的取样，并设置应急溢流口或事故旁通口。4.1.8净水器在易燃、易爆场合使用时，电机等设备均应采用防爆型设备。4.1.9净水器中应有可固定的吊装环和过水孔以及进出水连接孔。4.1.10在规定负裁时，净水器及其配套设备应工作平稳，无异常现象。装置上应设置备种尺寸合适的孔，用作排空、清洗和维修。
4.1.11净水器为封闭式时，应设有排气和处理设施。如装置为散开式，应有废气收集和处理设施。如装置埋地，则管道理深应符合GB50014、GB50335的规定。3
TYKAoNiKAca-
JB/T6932--2010
净水器的进、出水管布置应确保不发生不良虹吸现象。4.1.13消毒可采用消毒剂利紫外消毒，消毒剂的投加可根据山水.11生指标要求确定。可采用液氯、漂白精片（粉）、次氯酸钠、氧化氯等，药剂投加量一般为（15~～~25）mL有效氟。药剂可直接投入或先配制成有效氯含量为1%的溶液投加。4.1.14 净水器适用水温为 12 ℃～~38 ℃。4.1.15净水器工作时排放的气体应符合GB16297和GB14554的规定。净水器灌清水后不得有渗漏，其变形量不大于10mm。4.1,16
净水器正常运行时产生的噪声尚压级应不大丁80dB（A）4.1.171
净水器来用半理地或地下形式时，应根据地下水位进行抗浮设计，4.1.18
4.1.19净水器在微生物别化和调试过程中，应确保水电的24h正常供应，确保污水水质水量的稳定能进行现场COD、BOD、SS、pH、微生物镜检等测试的检测。4.1.20净水器运行前应进行设备及管道的吹扫、清洗，并应符合GB50235的规定4.2材第和设备要求
4.2.1净水器的制造、加工要求应符合GB/T8196、GB/T13922.1、JB8939、JB/T2932的规定。4.2.2净水器采用玻璃钢制造时，其设备壳体材料厚度应不小下8mm，保证装置长期使用时不发生变形。壳体使用寿命不小于20年。净水器顶面覆十厚度不得超过300mm。当覆土厚度超过300mm或理设在人行车道下面应采职特殊支护方案。4.2.3净水器采用钢筋混凝十制造时，其结构的耐久性应满足不同的环境类别，地埋设备的外表面防腐种类与厚度应』上壤腐蚀性等级相匹配，结构使用寿命不小于50年。4.2.4净水器采用碳钢时，壳体钢板厚度应不小于6mm，装置涂装前应进行喷砂（丸）处理，其等级应不少于GB/T8923中规定的Sa2'/2级。埋地式装置内外表面及地上式装置内表面应涂防腐涂料，防锈漆或衬玻璃钢、橡胶等，要求不得脱皮、锈蚀以及明斑点等疵病。其防病层质量应保证设备使用寿命大于10年，在三年内得出现锈斑。地上式装置外表而油续应符合GB门8923的规是。4.2.5格栅应符合HJ/T262规定，4.2.6转水泵应合GB2816和H1门336的规定：4.2.7鼓风设备应符合HI/T251的规定。4.2.8电气控制设备应符合JB8939的规定。4.2.9净水器中填料应分别符合HJ/T245、HJ/T246的要求。宜采用PE半软性或组合、弹性填料等，不宦采出软性摸料。
净水器的材料应分别符合GB/TT00、GE/T709、GB/T3280、GB/T4219、GB/T4237、GB/T4.2.10
5836.1、GBT5836.2、GB50010、GB50069利设计的要求。4.2.11
净水器的管道安装及连接应符合GB50332的规定。4.2.12
管道法兰尺寸应符合T81中（10MPa）的规定。4.2.13wwW.bzxz.Net
装置采用钢筋凝制造，其结构主体碰能满足不同环境类别和荷载要求。装置的排放口应符合GB15562.1的规定。4.2.14
4.3装配要求
4.3.1净水器导流板/隔板的不垂直度全长允许不大于3mm。4.3.2净水器曦气管利曝气器的倾斜度全长不大于5mm。5试验方法
5.1净水器的环境噪声和进、出口水质的测定方法见表1.5.2处理水量采用精度等级不低于2.5级的转子流量计或电磁流量计测量。5,3外观检验采用目测。运行平稳度根据人的视、听、触娩决定。4
5.4装置采用玻璃钢或碳钢制造，其材料厚度用游标卡尺测量。5.5
装置的接地电阻用绝缘电阻表测定。表1装置的环境噪声和进、出口水质的测定方法序号
检验规则
6.1总则
动植物油
粪大肠菌群数
装置的检验分为出厂检验，现场检验和型式检验兰种。6.2出厂检验
6.2.1出厂产品的检验分为制造质量检验和性能指标检验两种。JB/T 6932—2010
试验方法
GB/T 11901
GB/T 11914
GB/T7488
GB/T7479或GI/T7481
GB/T16488
HJ/T347
GB/T6920
GB11893
GB/T 11903
GE12348
6.2.2检验规模：每台产品均应经厂质量检验部门作出厂制造质量检验，检验合格，并签发合格证后方可出厂。
6.2.3净水器制造质量检验：每台净水器壳体制造质量应根据本标准中的有关规定：结合产品图样，由厂检验部门检查，出具产品合格证，主要配套设备也应具有合格证明材料。6.2.4净水器性能检净水器在使用单位安装完毕后，根据其污水水质配制消毒剂，每半小时对经处理前后的水质按本标准中表1规定检测，是否达到本标准4.1.1和GB8978要求有条件时可在净水器生产进行。
6.2.5用人的感官看、摸，听，捡查是否符合4.1.9的要求。现场捡验
净水器现场检验应符合4.1.15、4.1.16、4.3的要求。6.4型式检验
6.4.1 当有下列情况之一时，应进行型式检验a）新产品或老产品转厂时的试制鉴定：b）首次生产；
）因产品的结构，工艺或主要材料的更改影响产品性能：d）每隔四年的批量生产产品。
6.4.2型式检验可在生产厂进行，也可在使用现场进行，6.4.3抽样：型式检验采取从出厂合格的产品中随机抽样，抽样数为一台。6.4.4检验项目：处理后水质应符合5.1和4.1.1的要求，处理能力应符合5.2的要求，渗漏量和变形量应符合4.1.15的要求，运行的噪声应符合4.1.16的要求，外观检测和运行平稳度应符合5.3的要求。5
TTYKAONTKACa-
JB/T6932-—2010
6.5判定规则
6.5.1检验结果应符合第4章的规定。6.5.2若装置噪声、SS，COD、BODs、NH:一N、总磷、大肠菌群数、动植物油中，任有一项日不合格：则判定为不合格品。
6.5.3其他项目任有一项检验不合格，应加倍抽样对全部项目复捡，若仍不合格，则判定为不合格品7标志、包装、运输和存
装置的标志，包装、运输和贮存，由各生产单位根据产品的特点，按照GB/T191、GB/T6388、GB/T13306、GB/T8923的规定执行。
8其他
8.1产品销售时应具有如下文件
a）产品合格证；
b）使用说明书：
c）装箱单。
8.2在用户遵夺净水器的运输、贮存、安装、使用的条件下，尘产单位在发货之日起的一年平内，对净水器保修期为一年（不包括损件）。在保够期内，净水器因制造质量不良而发生损坏或不能让常下作时，各生产单应负节免费为用户修理更换零性。6
