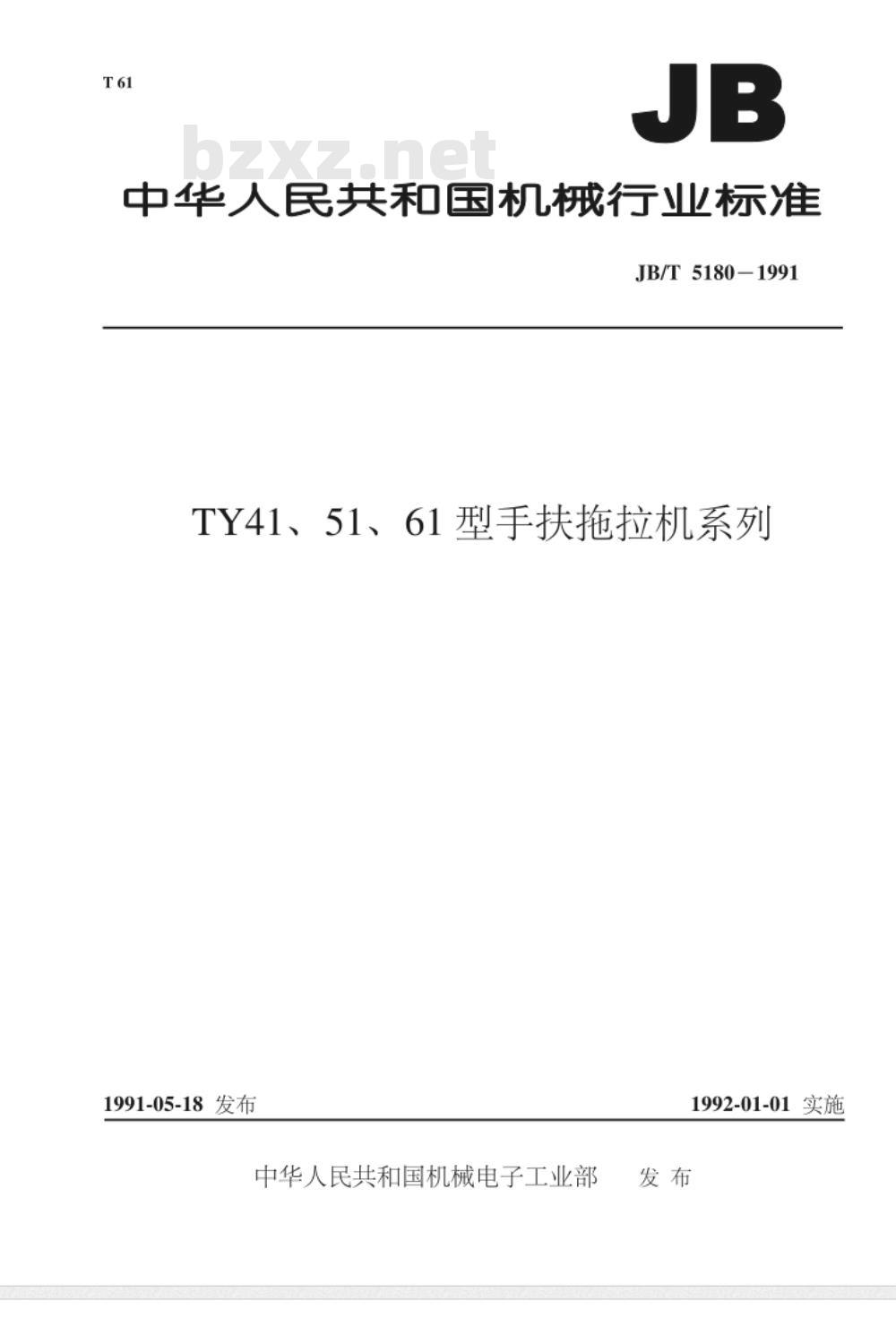

【机械行业标准(JB)】 TY41、51、61型手扶拖拉机系列

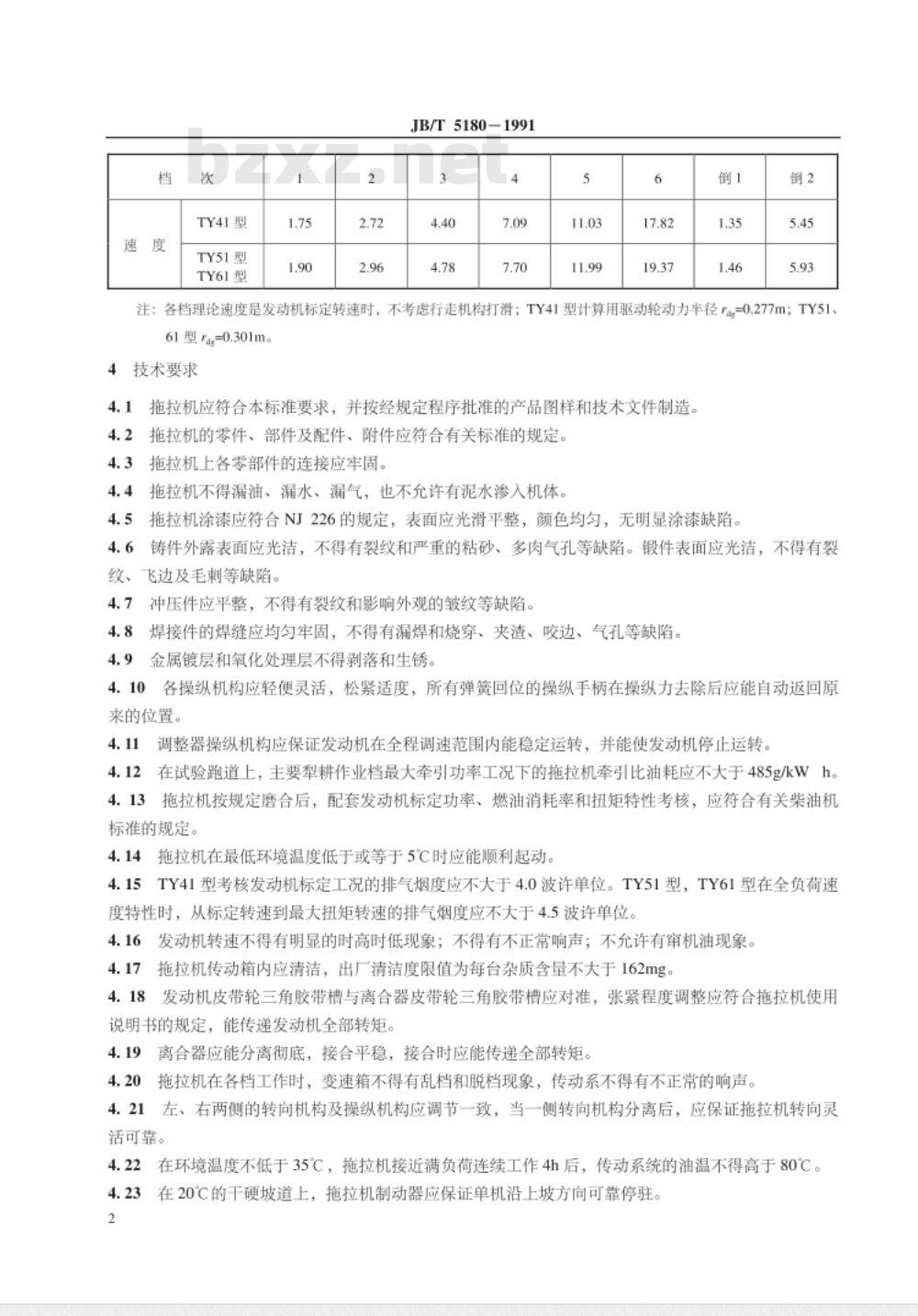

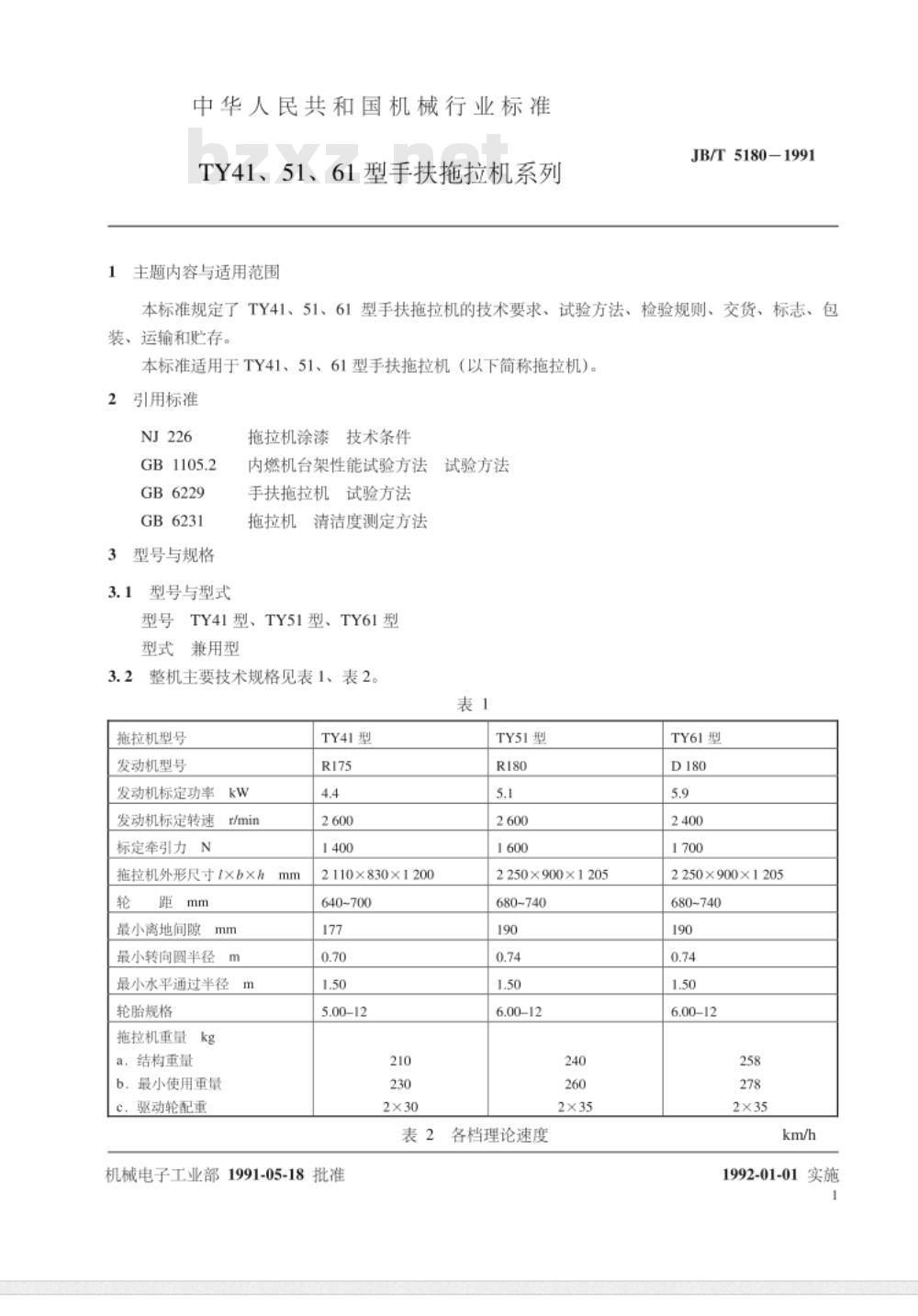

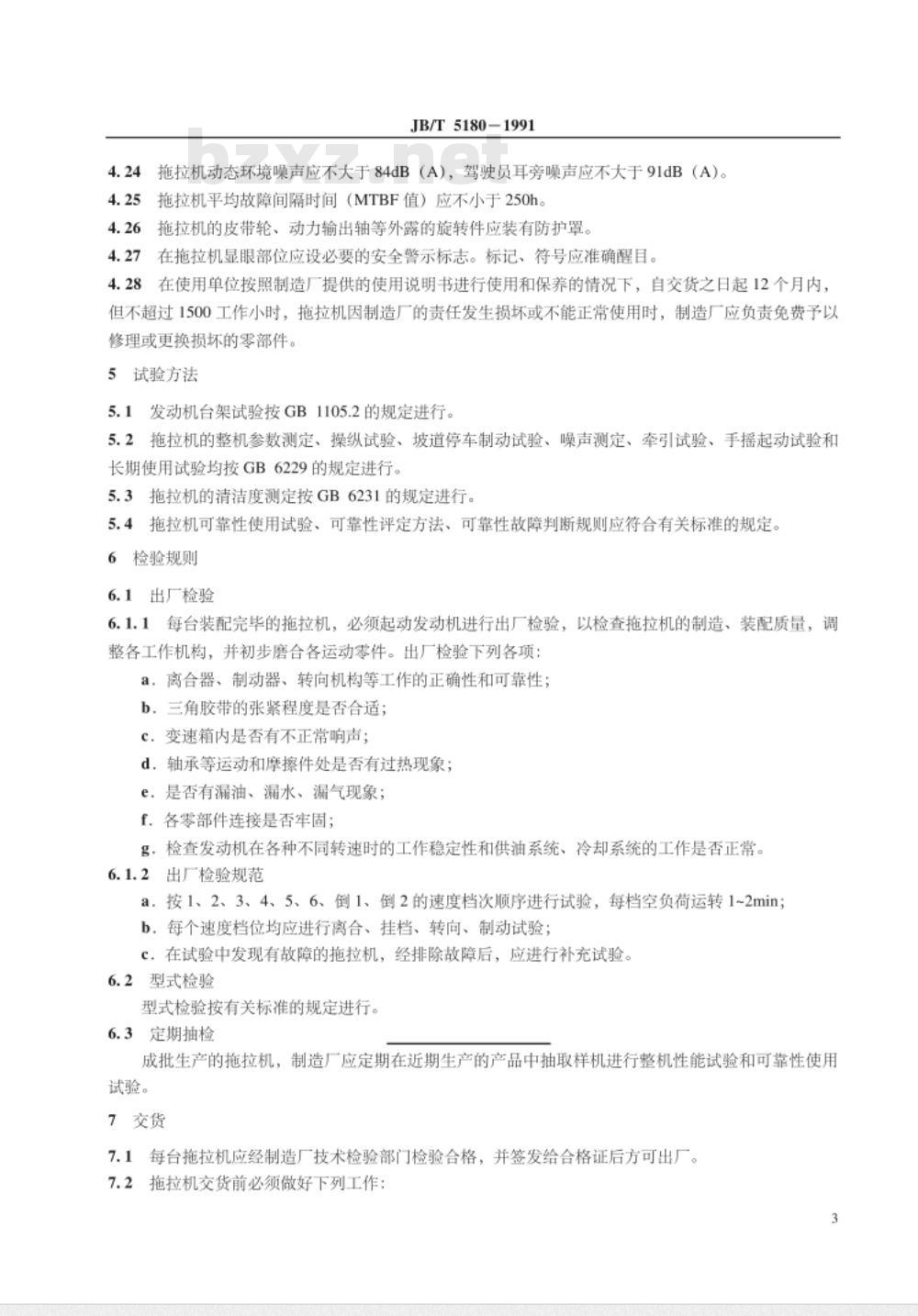

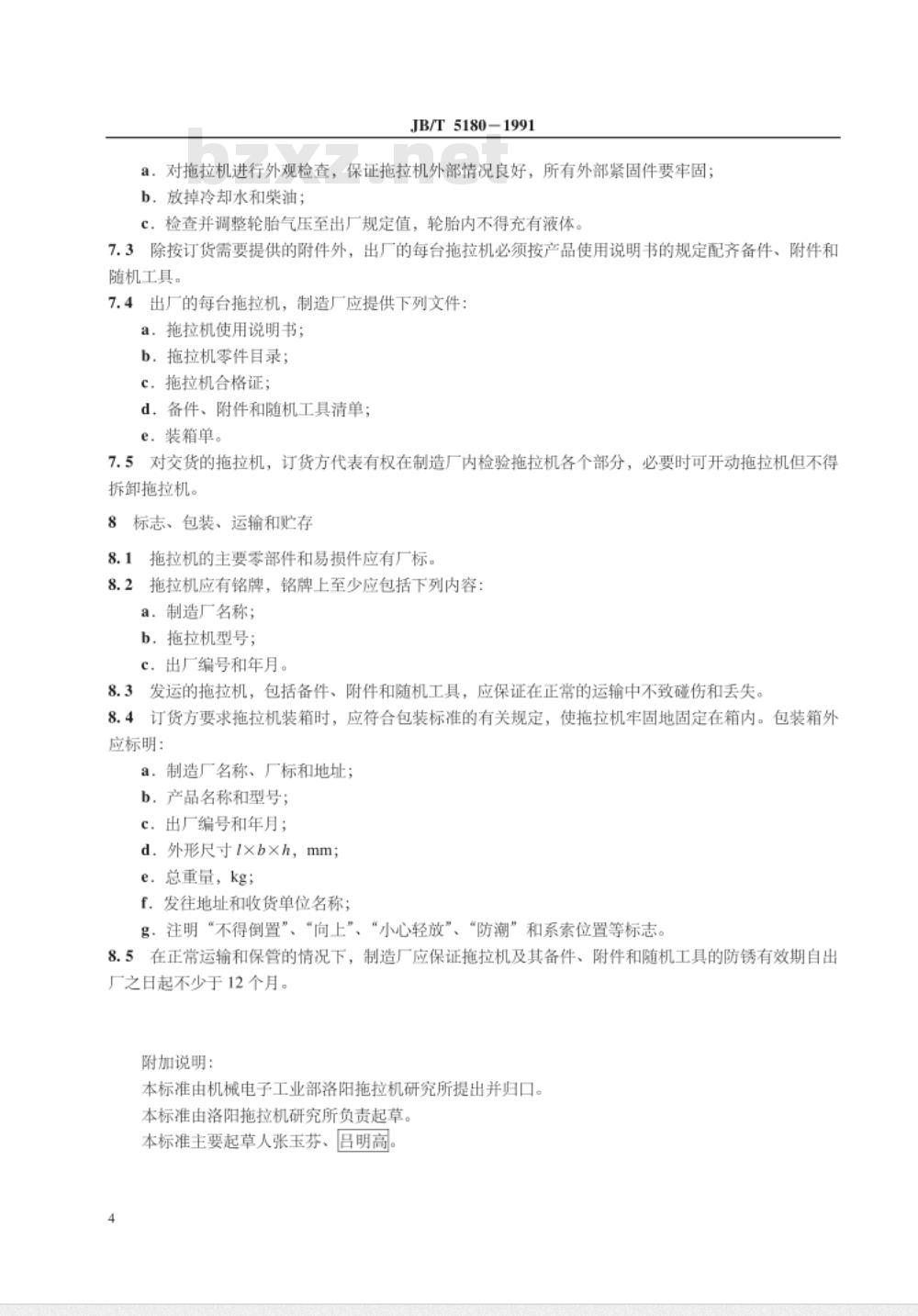

JB/T5180—1991 TY41、TY51、TY61型手扶拖拉机系列 本标准于1991-05-18发布，1992-01-01实施，由中华人民共和国机械电子工业部发布。 1 范围 本标准规定了TY41、TY51、TY61型手扶拖拉机的技术要求、试验方法、检验规则、交货、标志、包装、运输和贮存要求。 本标准适用于TY41、TY51、TY61型手扶拖拉机（以下简称拖拉机）。 2 引用标准 NJ226 拖拉机涂漆技术条件 GB1105.2 内燃机台架性能试验方法 GB6229 手扶拖拉机试验方法 GB6231 拖拉机清洁度测定方法 3 型号与规格 3.1 型号与型式 拖拉机型号为TY41型、TY51型、TY61型，型式为兼用型。 3.2 主要技术规格 各型号拖拉机主要技术规格如下： （1）TY41型 发动机型号：R175；标定功率：4.4 kW；标定转速：2600 r/min；标定牵引力：1400 N； 外形尺寸：2110×830×1200 mm；轮距：640～700 mm；最小离地间隙：177 mm； 最小转向圆半径：0.70 m；最小水平通过半径：1.50 m；轮胎规格：5.00-12； 结构重量：210 kg；最小使用重量：230 kg；驱动轮配重：2×30 kg。 （2）TY51型 发动机型号：R180；标定功率：5.1 kW；标定转速：2600 r/min；标定牵引力：1600 N； 外形尺寸：2250×900×1205 mm；轮距：680～740 mm；最小离地间隙：190 mm； 最小转向圆半径：0.74 m；最小水平通过半径：1.50 m；轮胎规格：6.00-12； 结构重量：240 kg；最小使用重量：260 kg；驱动轮配重：2×35 kg。 （3）TY61型 发动机型号：D180；标定功率：5.9 kW；标定转速：2400 r/min；标定牵引力：1700 N； 外形尺寸：2250×900×1205 mm；轮距：680～740 mm；最小离地间隙：190 mm； 最小转向圆半径：0.74 m；最小水平通过半径：1.50 m；轮胎规格：6.00-12； 结构重量：258 kg；最小使用重量：278 kg；驱动轮配重：2×35 kg。 各档理论速度（km/h）： 1档：TY41型1.75，TY51型1.90，TY61型2.00； 2档：TY41型2.72，TY51型2.96； 3档：TY41型4.40，TY51型4.78； 4档：TY41型7.09，TY51型7.70； 5档：TY41型11.03，TY51型11.99； 6档：TY41型17.82，TY51型19.37； 倒1档：TY41型1.35，TY51型1.46； 倒2档：TY41型5.45，TY51型5.93。 注：各档理论速度为发动机标定转速条件下计算值，不考虑行走机构打滑。TY41型驱动轮动力半径为0.277 m，TY51、TY61型为0.301 m。 4 技术要求 4.1 拖拉机应符合本标准规定，并按经批准的产品图样和技术文件制造。 4.2 拖拉机的零件、部件、配件及附件应符合有关标准规定。 4.3 各零部件连接应牢固可靠。 4.4 不得出现漏油、漏水、漏气现象，也不允许泥水渗入机体。 4.5 涂漆应符合NJ226规定，表面应光滑平整，颜色均匀，无明显缺陷。 4.6 铸件外露表面应光洁，不得有裂纹、粘砂、气孔等缺陷；锻件表面不得有裂纹、飞边及毛刺。 4.7 冲压件应平整，不得有裂纹及明显皱纹。 4.8 焊接件焊缝应均匀牢固，不得有漏焊、烧穿、夹渣、气孔等缺陷。 4.9 金属镀层及氧化层不得剥落或生锈。 4.10 各操纵机构应轻便灵活，回位可靠。 4.11 调速操纵机构应保证发动机在全程调速范围内稳定运行，并能可靠停车。 4.12 在试验条件下，主要耕作档最大牵引功率工况的牵引比油耗应不大于485 g/kWh。 4.13 经磨合后，发动机标定功率、燃油消耗率及扭矩特性应符合相关柴油机标准。 4.14 在环境温度不高于5℃时应能顺利起动。 4.15 排气烟度要求：TY41型在标定工况下不大于4.0波许单位；TY51型和TY61型在全负荷速度特性范围内不大于4.5波许单位。 4.16 发动机运行应平稳，不得出现转速波动、异常响声及机油异常消耗现象。 4.17 传动箱内应保持清洁，出厂清洁度限值为杂质含量不大于162 mg/台。 4.18 皮带轮槽应对准，张紧适度，离合器应分离彻底、接合平稳，并能传递全部转矩。 4.19 拖拉机在各档工作时，变速箱应工作正常，不得出现异常现象。
