【机械行业标准(JB)】螺旋压力机锻模矩形模块用模座

本网站发布时间： 2024-07-12 13:26:43

JB/T5110.5-1992
现行
　点击下载此标准

基本信息

标准号：
JB/T 5110.5-1992
标准名称：
螺旋压力机锻模矩形模块用模座
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1992-05-05
实施日期：
1993-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
84.13 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

出版信息

出版社：
中国机械工业出版社
页数：
6页
标准价格：
8.0 元
出版日期：
1993-07-01

其他信息

起草人：
武榕、张蕾、汤耀明、黄春
起草单位：
机械电子工业部北京机电研究所
归口单位：
机械电子工业部北京机电研究所
提出单位：
机械电子工业部北京机电研究所
发布部门：
中华人民共和国机械电子工业部
相关标签：
螺旋压力机锻模矩形模块模座

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了螺旋压力机锻模矩形模块用模座的结构、尺寸、材料、热处理及标记。本标准适用于螺旋压力机锻模。 JB/T 5110.5-1992 螺旋压力机锻模矩形模块用模座 JB/T5110.5-1992

标准内容

部分标准内容：

中华人民共和国机械行业标准
螺旋压力机锻模
主题内容与适用范围
矩形模块用模座
JB/T5110.5.92
本标准规定了螺旋压力机锻模矩形模块用模座的结构、尺寸、材料、热处理及标记。本标准适用于螺旋压力机锻模。2 引用标准
GB699优质碳素结构钢技术条件
GB1299合金工具钢技术条件
GB11352一般工程用铸造碳钢件
JB/T5110.6螺旋压力机锻模
模座技术条件
3结构与尺寸

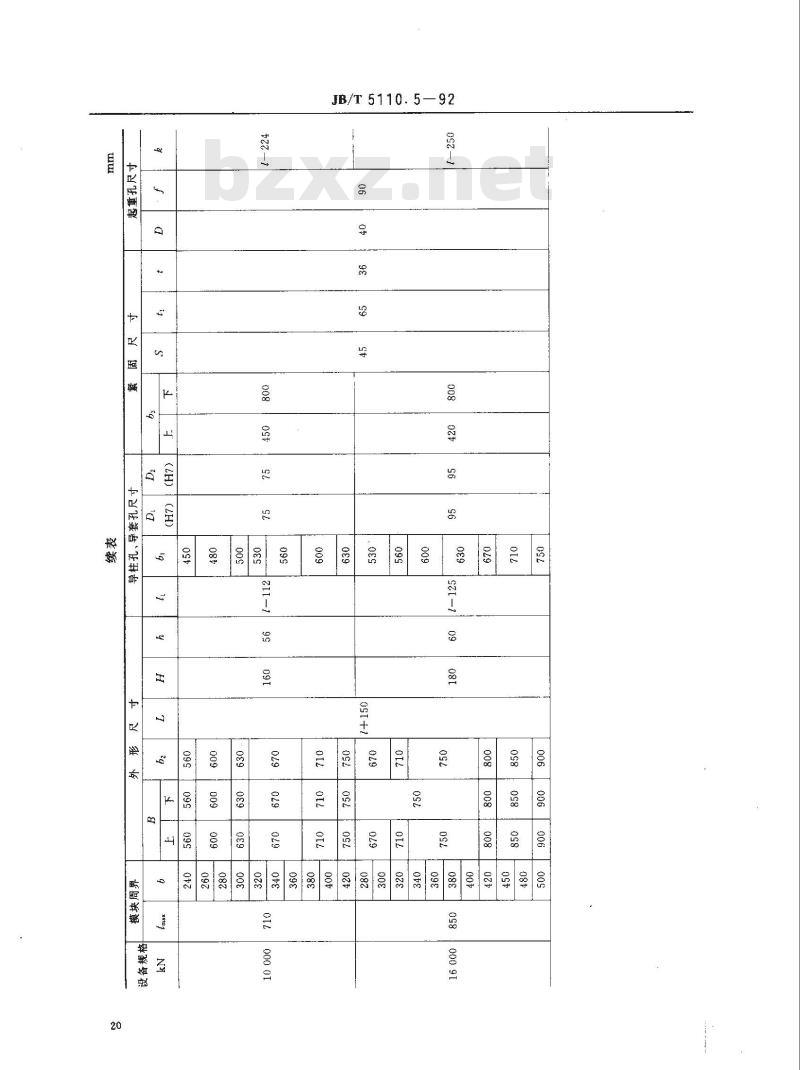

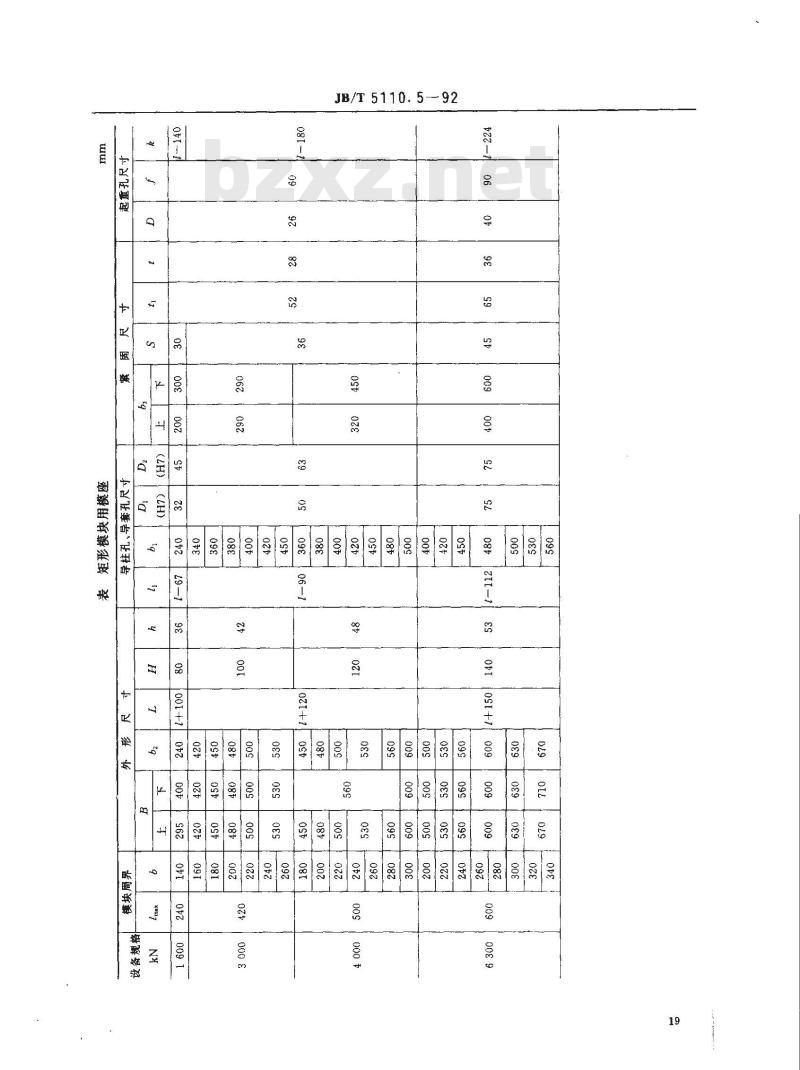

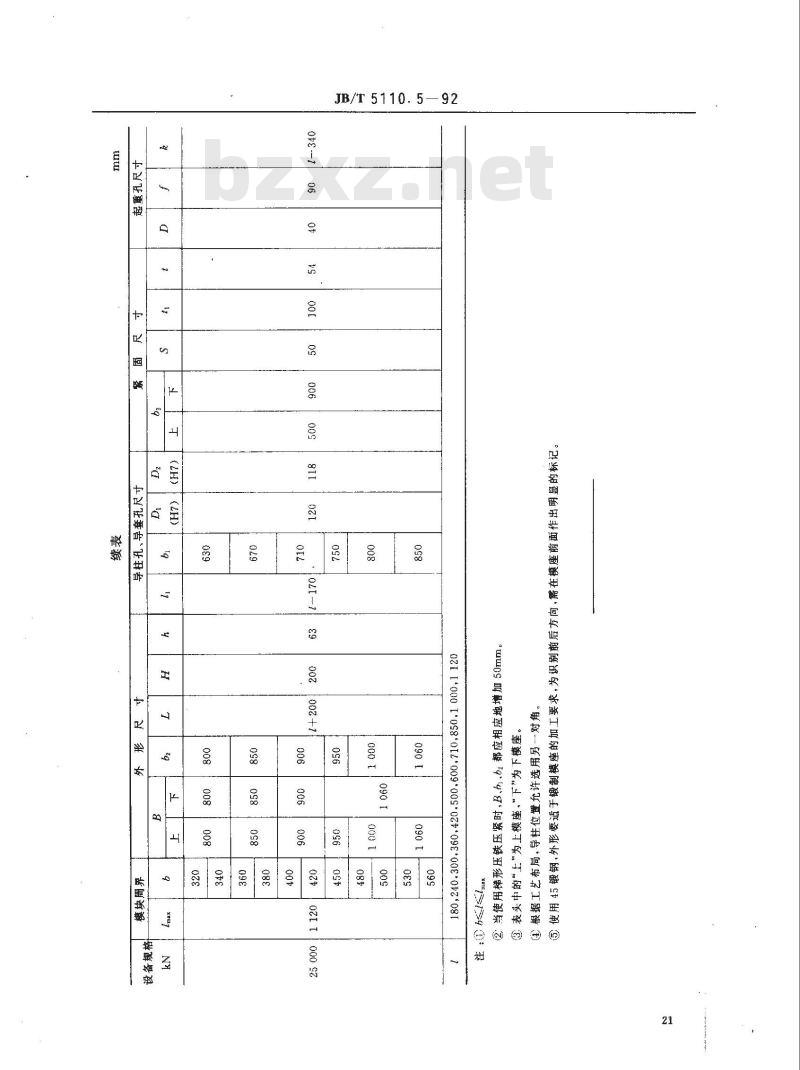

结构见图1、图2，紧固方式见JB/T5110.6附录A。尺寸见表。5
标记处

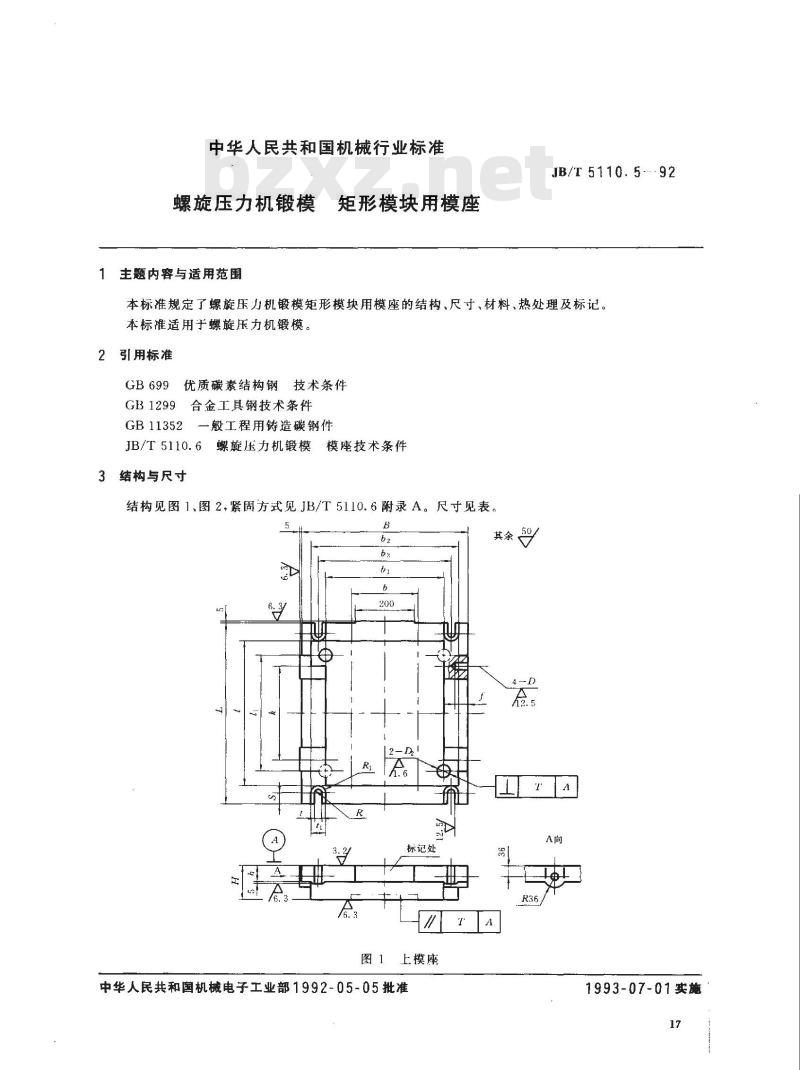

图１上模座
中华人民共和国机械电子工业部1992-05-05批准其余bzxZ.net
1993-07-01实施
4材料与热处理
5CrNiMo、5CrMnMoGB1299
45GB 699
ZG 310.--570
GB 11352
5标记
JB/T 5110. 5 --92
标记处
热处理
热处理
热处理

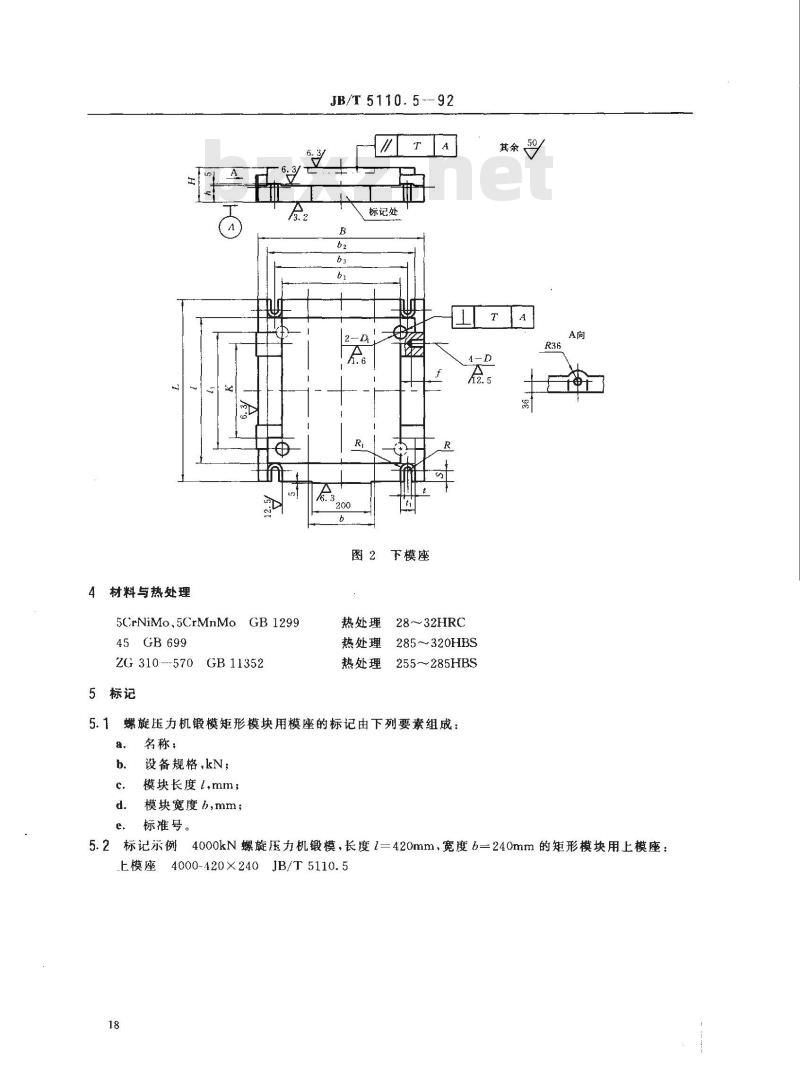

下模座
28～32HRC
285~～320HBS
255285HBS
5.1螺旋压力机锻模矩形模块用模座的标记由下列要素组成：a.
名称：
设备规格,kN；
模块长度l,mm；
模块宽度b,mm；
标准号。
5.2标记示例
4000kN螺旋压力机锻模，长度1=420mm，宽度b=240mm的矩形模块用上模座：上模座
4000-420X240JB/T5110.5
JB/T 5110.5-92
（H）
JB/T 5110.5—92
JB/T 5110. 5
00080000000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
