中华人民共和国机械行业标准
平锻机凹模镶块毛坏
结构与尺寸
1主题内容与适用范围
本标准规定了平锻机锻模凹模镶块毛坏的结构与尺寸。本标准适用于制造垂直分模平锻机和水平分模平锻机用凹模镶块。2结构与尺寸

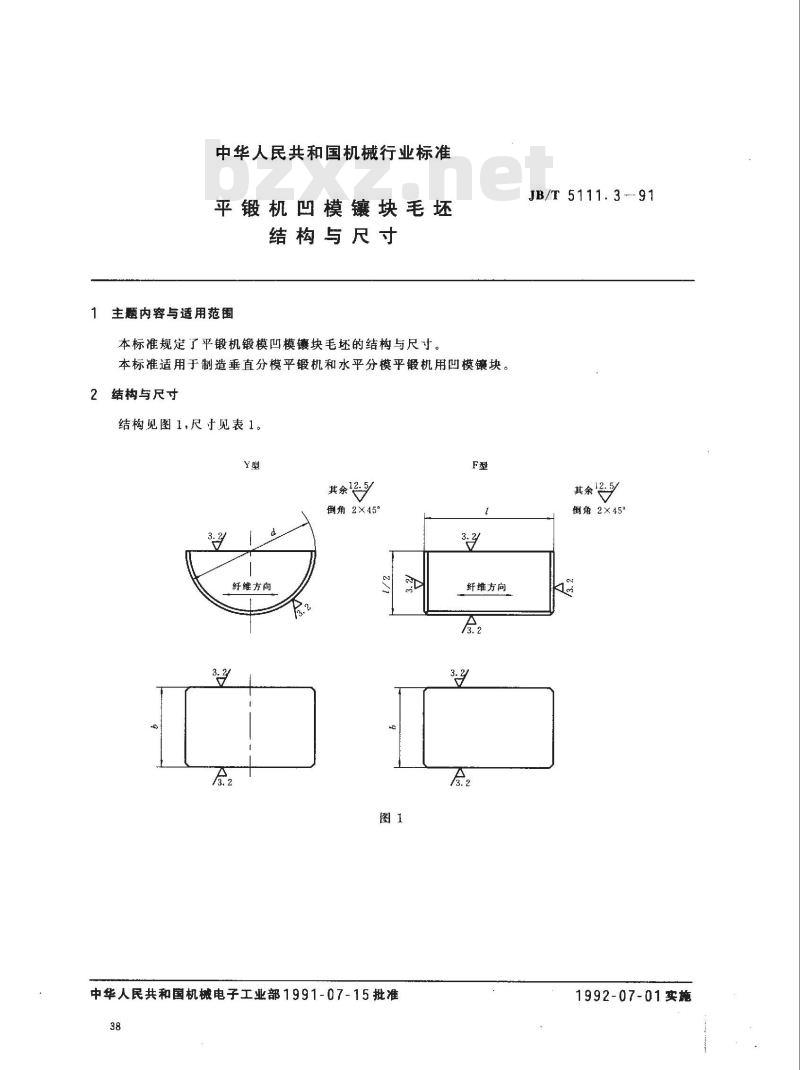

结构见图1，尺寸见表1。
纤维方向
其余25
倒角2×45
中华人民共和国机械电子工业部1991-07-15批准38免费标准bzxz.net
纤维方向
JB/T5111.3-91
其余12.5/
倒角2×45°
1992-07-01实施
注：○为选用镶块。
JB/T5111.3—91

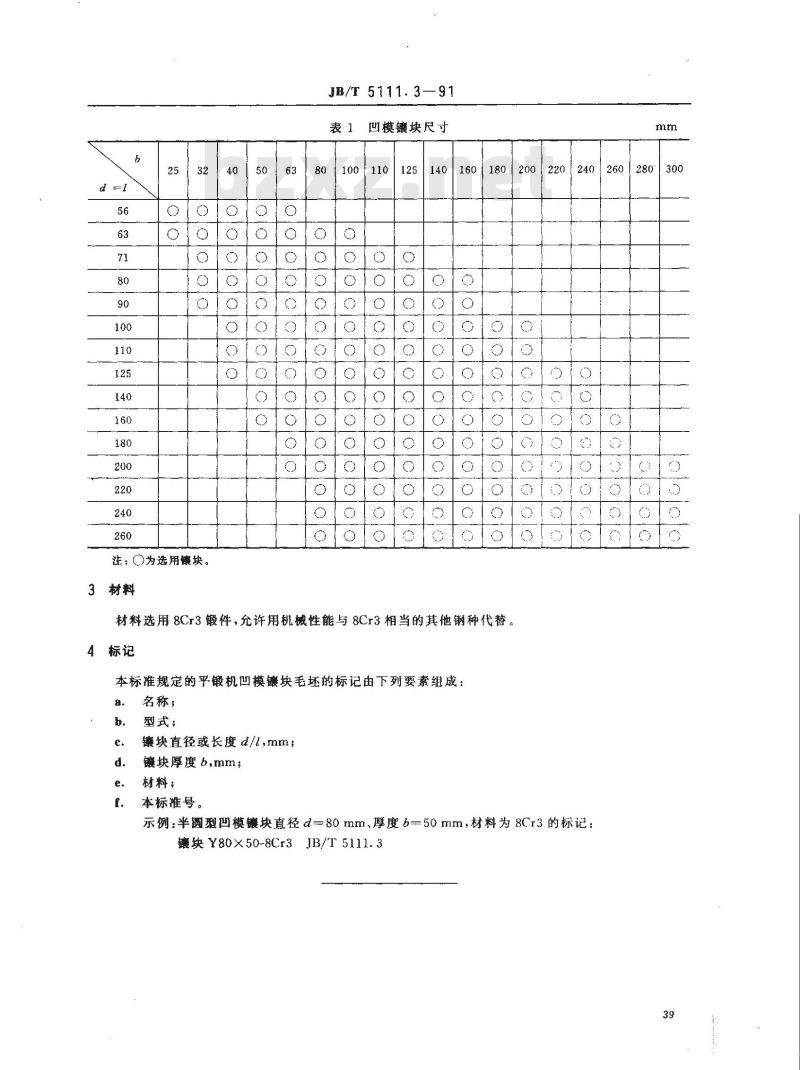

凹模镶块尺寸
材料选用8Cr3锻件，允许用机械性能与8Cr3相当的其他钢种代替。4标记
本标推规定的平锻机凹模镶块毛坏的标记由下列要素组成：名称；
型式；
镶块直径或长度d/ll，mm；
镶块厚度b,mm；
材料；
本标准号。
示例：半圆型凹模镶块直径d-80mm、厚度b=50mm，材料为8Cr3的标记：镶块Y80X50-8Cr3JB/T5111.3
