【机械行业标准(JB)】 垂直分模平锻机凹模体 结构与尺寸

中华人民共和国机械行业标准
垂直分模平锻机凹模体
结构与尺寸
主题内容与适用范围
本标准规定了垂直分模平锻机凹模体的结构与尺寸。本标准适用于垂直分模平锻机用凹模体。2结构与尺寸

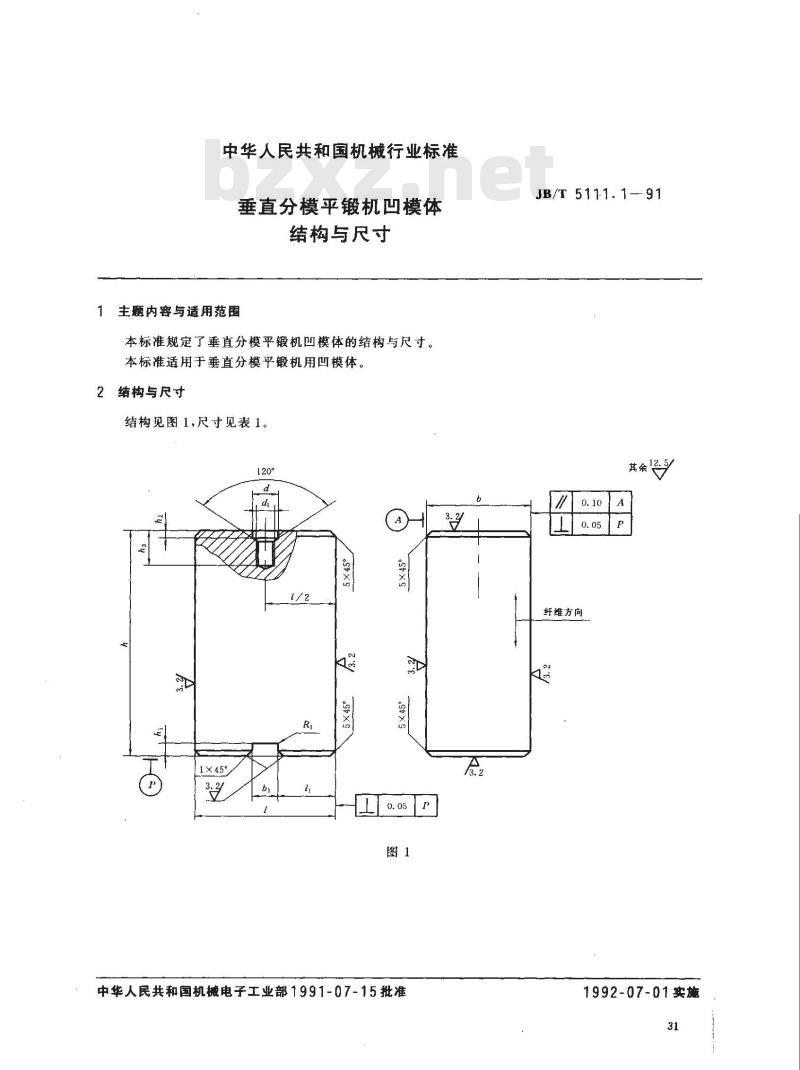

结构见图1，尺寸见表1。
中华人民共和国机械电子工业部1991-07-15批准JB/T 5111. 1-91
其余12.5
纤维方向
1992-07-01实施
公称镦锻力
凹模体尺寸
JB/T 5111.1—91

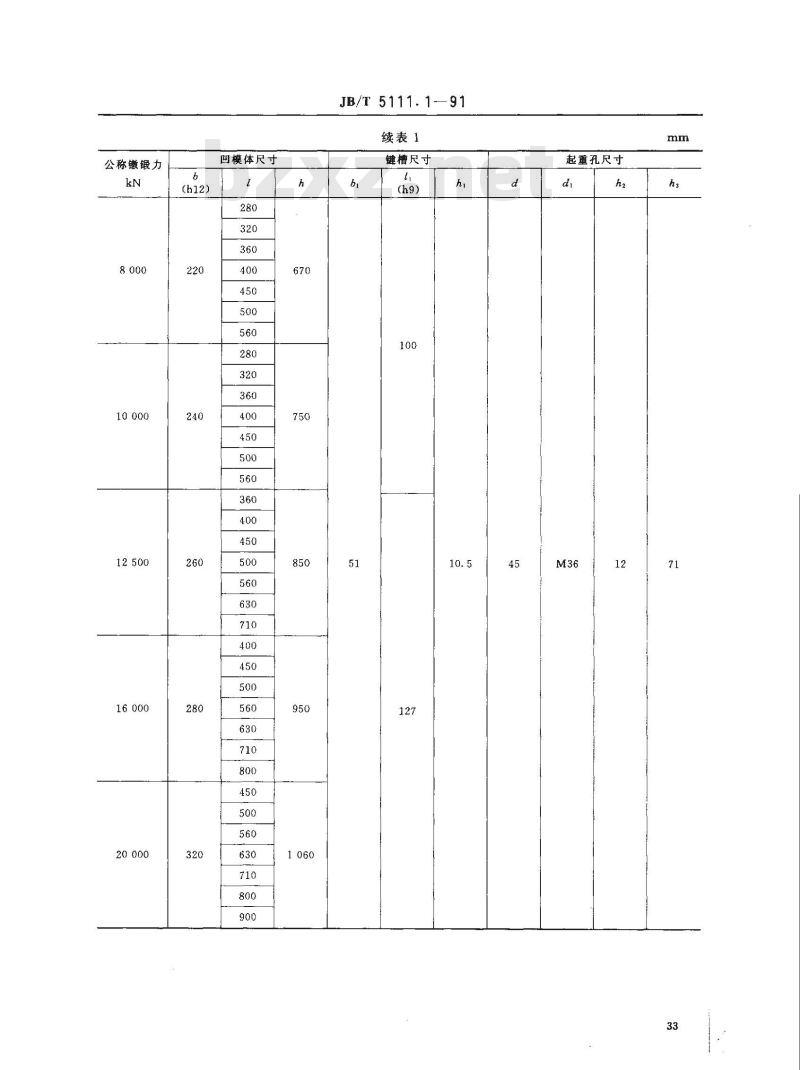

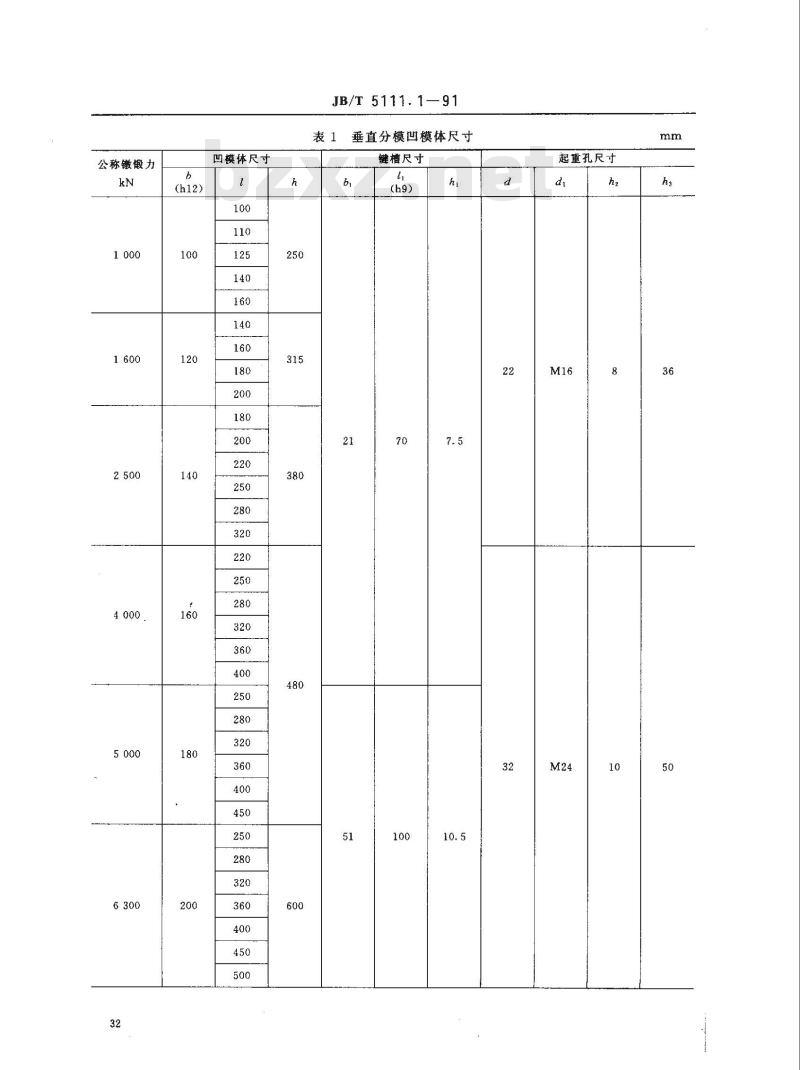

表1垂直分模凹模体尺寸
键檀尺寸
起重孔尺寸
公称镦锻力
四模体尺寸
JB/T 5111. 191
续表1
键槽尺寸
起重孔尺寸

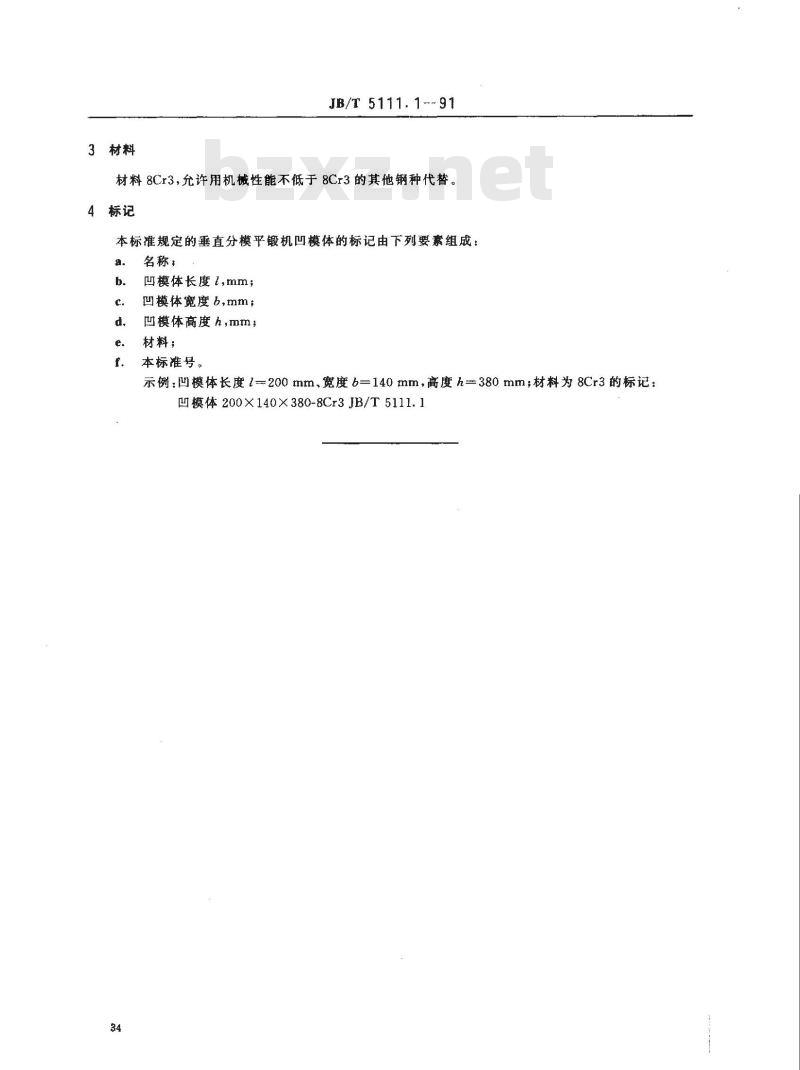

3材料
JB/T 5111.1-~91
材料8Cr3，允许用机械性能不低于8Cr3的其他钢种代替。4
本标准规定的垂直分模平锻机凹模体的标记由下列要素组成：。
名称，
凹模体长度l,mm；wwW.bzxz.Net
凹模体宽度b,mm；
凹模体高度h,mm,
材料；
本标准号。
示例：凹模体长度l一200mm、宽度b=140mm，高度h380mm；材料为8Cr3的标记：凹模体200×140×380-8Cr3JB/T5111.1
