【机械行业标准(JB)】 平锻机凹模模块 结构与尺寸

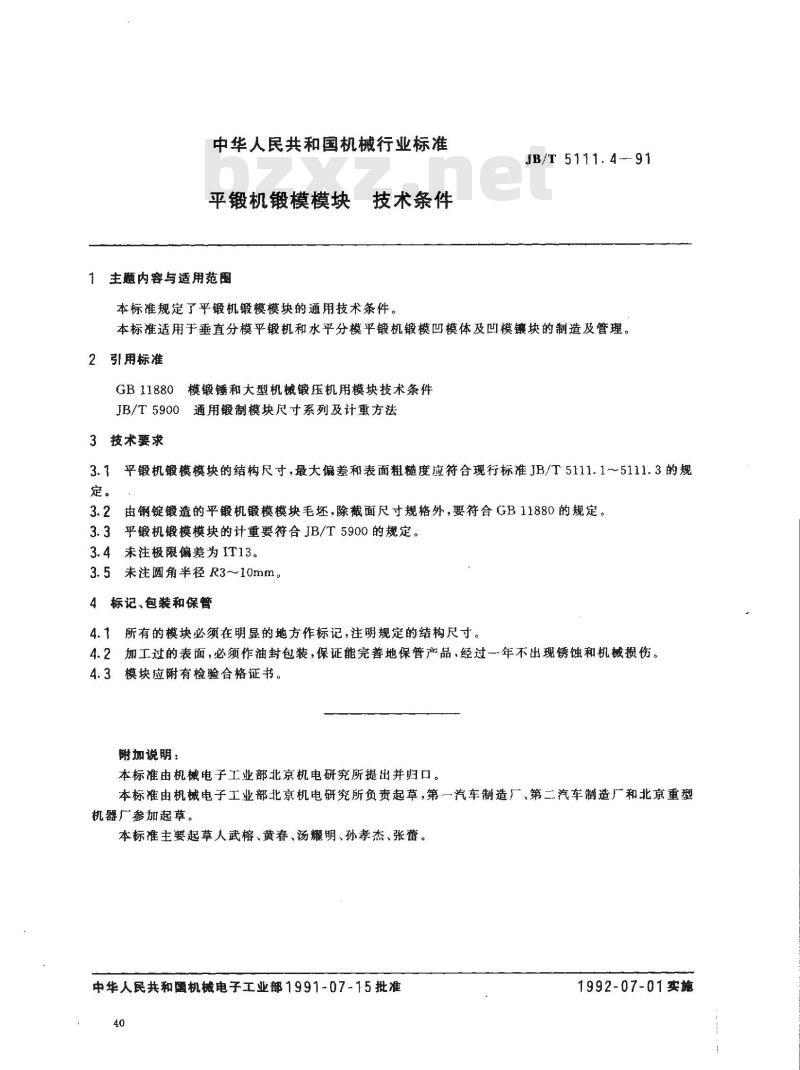

中华人民共和国机械行业标准
平锻机锻模模块
1主题内容与适用范围
技术条件
本标准规定了平锻机锻模模块的通用技术条件。JB/T 5111. 4--91
本标准适用于垂直分模平锻机和水平分模平锻机锻模凹模体及凹模镶块的制造及管理。2引用标准
GB11880模锻锤和大型机械锻压机用模块技术条件JB/T5900通用锻制模块尺寸系列及计重方法3技术要求
3.1平锻机锻模模块的结构尺寸，最大偏差和表面粗糙度应符合现行标准JB/T5111.1~5111.3的规定。
3.2由钢锭锻造的平锻机锻模模块毛坏，除截面尺寸规格外，要符合GB11880的规定。3.3平锻机锻模模块的计重要符合JB/T5900的规定。3.4未注极限偏差为IT13。
3.5未注圆角半径R3~10mm。
4标记、包装和保管
4.1所有的模块必须在明显的地方作标记，注明规定的结构尺寸。4.2加工过的表面，必须作油封包装，保证能完善地保管产品，经过一年不出现锈蚀和机械损伤。4.3模块应附有检验合格证书。
附加说明：
本标准由机械电子工业部北京机电研究所提出并归口。本标准由机械电子工业部北京机电研究所负责起草，第一汽车制造厂、第二汽车制造厂和北京重型机器厂参加起草。www.bzxz.net
本标准主要起草人武榕、黄春、汤耀明、孙孝杰、张蕾。中华人民共和国机械电子工业部1991-07-15批准40
1992-07-01实施
