本标准规定了螺旋压力机锻模圆形模块的结构与尺寸。本标准适用于制造螺旋压力机锻模的圆形模块，亦可供其他锻压设备制模时选用. JB/T 5110.1-1991 螺旋压力机锻模圆形模块结构与尺寸 JB/T5110.1-1991

标准内容

部分标准内容：

中华人民共和国机械行业标准
螺旋压力机锻模
圆形模块结构与尺寸
1主题内容与适用范围wwW.bzxz.Net
本标准规定了螺旋压力机锻模圆形模块的结构与尺寸。JB/T 5110.1—91
本标准适用于制造螺旋压力机锻模的圆形模块，亦可供其他锻压设备制模时选用。2结构与尺寸

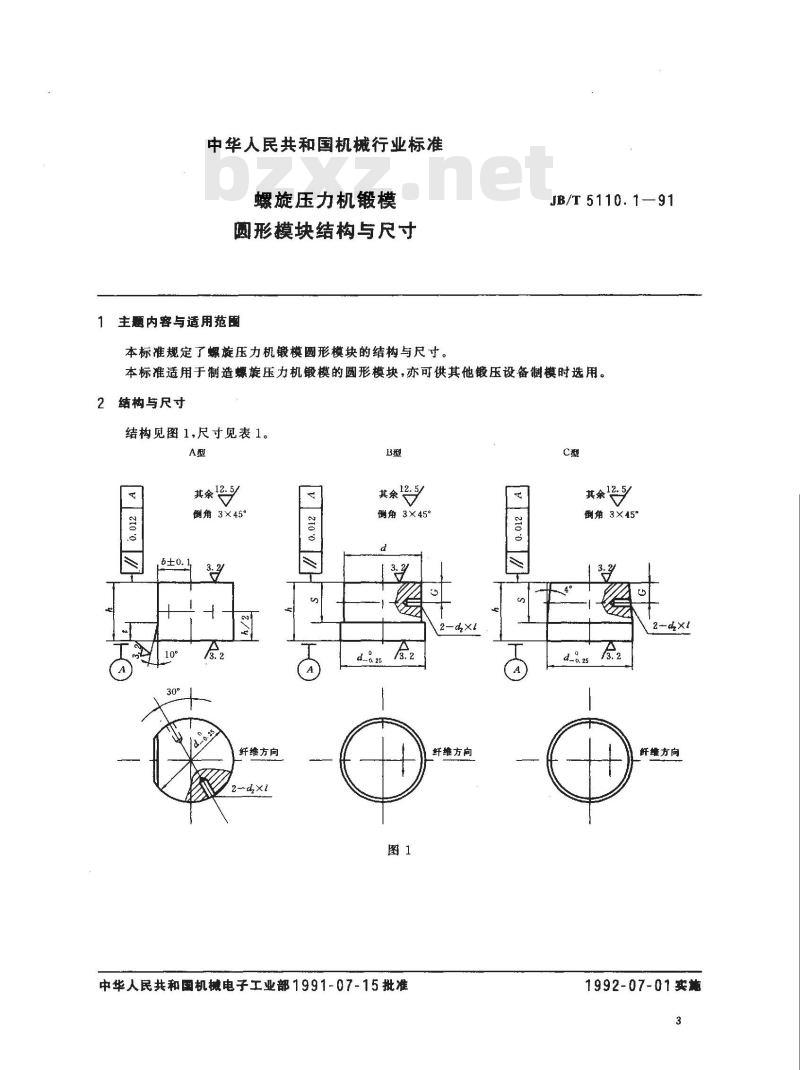

结构见图1，尺寸见表1。
侧角3×45°
纤维方向
倒角3×45°
纤维方向
中华人民共和国机械电子工业部1991-07-15批准210
倒角3×45°
纤维方向
1992-07-01实施
JB/T 5110.1—91
表1螺旋压力机锻模圆形模块尺寸3
注：①○为选用模块。
②重量小于25kg.可不设起重孔d23材料
125140
材料：5CrNiMo、5CrMnMo、3Cr2W8V、4Cr5MoSiV1、4Cr5MoSiV及其他性能相近或更优的热作模具钢或专用模真钢种。
4标记
本标准规定的螺旋压力机锻模圆形模块标记由下列要素组成：名称；
型式，
模块直径d,mm
模块厚度h,mm；
材料；
本标准号。

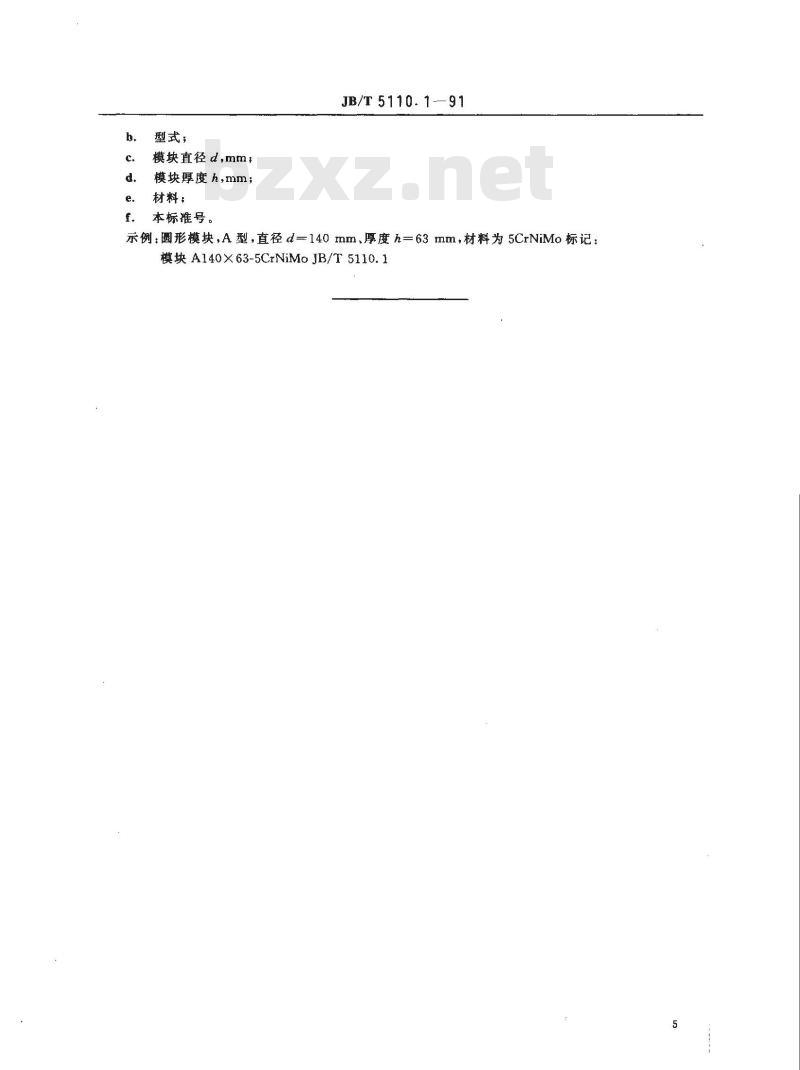

JB/T 5110. 1-—
示例：圆形模块，A型，直径d=140mm，厚度h=63mm，材料为5CrNiMo标记：模块A140×63-5CrNiMoJB/T5110.1
