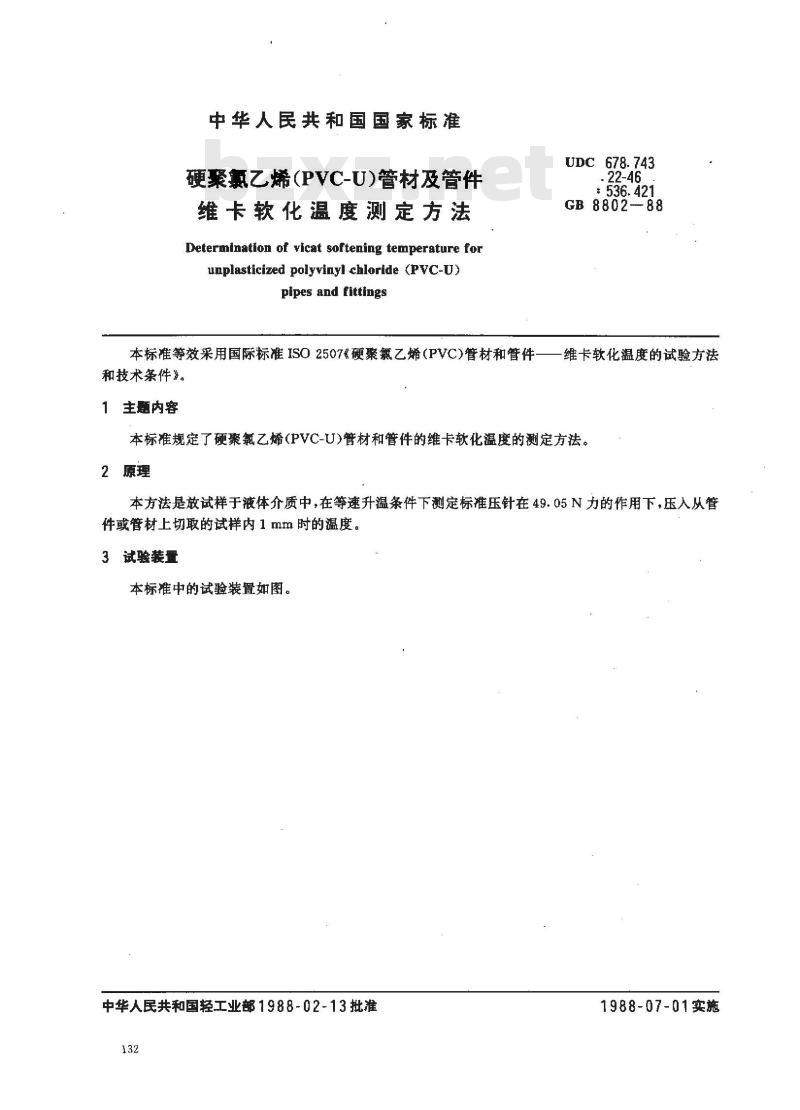

中华人民共和国国家标准
硬聚氟乙烯(PVC-U)管材及管件
维卡软化温度测定方法
Determination of vicat softening temperature forunplasticized polyvinyl chloride (PvC-U)pipes and fittingsbzxz.net
本标准等效采用国际标准ISO2507硬聚氟乙烯（PVC)管材和管件和技术条件》。
1 主题内容
：536.421
GB 8802-
维卡软化温度的试验方法
本标准规定了硬聚氯乙烯（PVC-U）管材和管件的维卡软化温度的测定方法。2原理
本方法是放试样于液体介质中，在等速升温条件下测定标准压针在49.05N力的作用下，压入从管件或管材上切取的试样内1mm时的温度。3试验装置
本标准中的试验装置如图。
中华人民共和国轻工业部1988-02-13批准132
1988-07-01实施
GB 880288

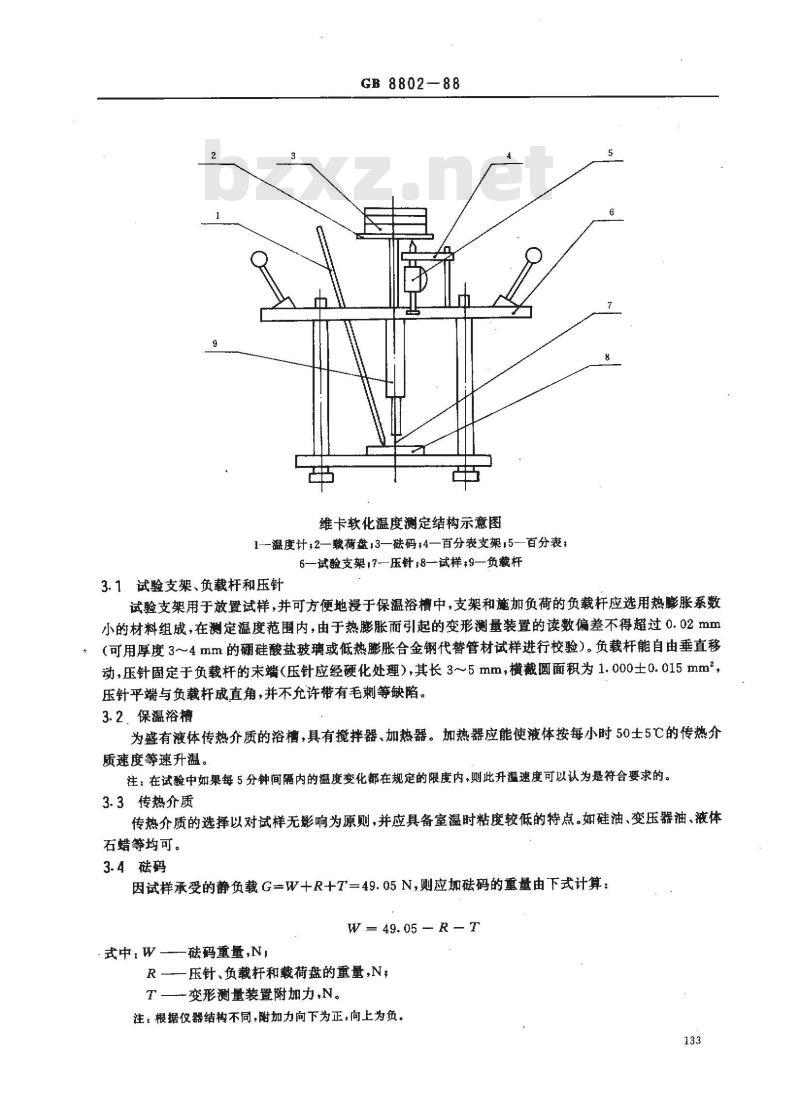

维卡软化温度测定结构示意图
1--温度计：2—载荷盘13—码：4—百分表支架15-百分表：6—试验支架:7—压针;8—试样:9—负载杆3.1试验支架、负裁杆和压针
试验支架用于放置试样，并可方便地漫于保温浴槽中，支架和施加负荷的负载杆应选用热胀系数小的材料组成，在测定温度范围内，由于热膨胀而引起的变形测量装置的读数偏差不得超过0.02mm（可用厚度3~4mm的硅酸盐玻璃或低热膨胀合金钢代替管材试样进行校验）。负载杆能自由垂直移动，压针固定于负载杆的未端（压针应经硬化处理），其长3～~5mm，横截圆面积为1.000土0.015mm压针平端与负载杆成直角，并不允许带有毛刺等缺陷。3.2、保温浴槽
为盛有液体传热介质的浴槽，具有搅拌器、加热器。加热器应能使液体按每小时50士5℃的传热介质速度等速升温。
注：在试验中如果每5分钟间隔内的温度变化都在规定的限度内，则此升温速度可以认为是符合要求的。3.3传热介质
传热介质的选择以对试样无影响为原则，并应具备室温时粘度较低的特点。如硅油、变压器油、液体石蜡等均可。
3.4磁码
因试样承受的静负载G=W+R+T=49.05N则应加码的重量由下式计算：W = 49. 05 - R- T
式中：W
码重量，N，
一压针、负载杆和载荷盘的重量，N：T—变形测量装置附加力,N。
注，根据仪器结构不同，附加力向下为正，向上为负。133

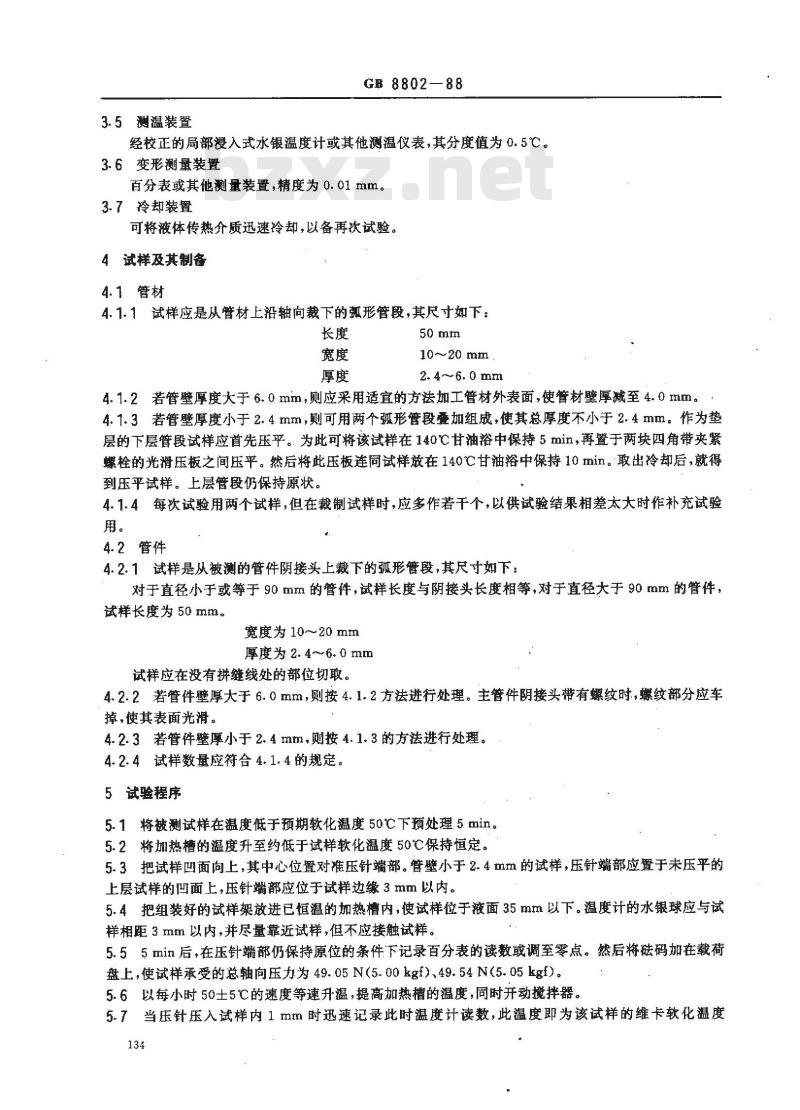

3.5测温装置
GB 8802—88
经校正的局部浸入式水银温度计或其他测温仪表，其分度值为0.5℃。3.6变形测量装置
百分表或其他测量装置，精度为0.01mm。3.7冷却装置
可将液体传热介质迅速冷却，以备再饮试验。4试样及其制备
4.1管材
4.1.1试样应是从管材上沿轴向裁下的弧形管段，其尺寸如下长度
10~20mm
2.4~6. 0 mm
4.1.2若管壁厚度大于6.0mm，则应采用适宜的方法加工管材外表面，使管材壁厚减至4.0mm。4.1.3若管壁厚度小于2.4mm，则可用两个孤形管段叠加组成，使其总厚度不小于2.4mm。作为垫层的下层管段试样应首先压平。为此可将该试样在140℃甘油浴中保持5min，再置于两块四角带夹紧螺栓的光滑压板之间压平。然后将此压板连同试样放在140℃甘油浴中保持10min。取出冷却后，就得到压平试样。上层管段仍保持原状。4.1.4每次试验用两个试样，但在裁制试样时，应多作若千个，以供试验结果相差太大时作补充试验用。
4.2管件
4.2.1试样是从被测的管件阴接头上裁下的孤形管段，其尺寸如下：对于直径小于或等于90mm的管件，试样长度与阴接头长度相等，对于直径大于90mm的管件，试样长度为50mm
宽度为10~20mm
厚度为2.4~6.0mm
试样应在没有拼缝线处的部位切取。4.2.2若管件壁厚大于6.0mm，则按4.1.2方法进行处理。主管件阴接头带有螺纹时，螺纹部分应车掉，使其表面光滑。
4.2.3若管件壁厚小于2.4mm，则按4.1.3的方法进行处理。4.2.4试样数量应符合4.1.4的规定。5试验程序
5.1将被测试样在温度低于预期软化温度50℃下预处理5min。5.2将加热槽的温度升至约低于试样软化温度50℃保持恒定。5.3把试样凹面向上，其中心位置对准压针端部。管壁小于2.4mm的试样，压针端部应置于未压平的上层试样的凹面上，压针端部应位于试样边缘3mm以内。5.4把组装好的试样架放进已恒温的加热槽内，使试样位于液面35mm以下。温度计的水银球应与试样相距3mm以内，并尽量靠近试样，但不应接触试样。5.55min后，在压针端部仍保持原位的条件下记录百分表的读数或调至零点。然后将磁码加在载荷盘上，使试样承受的总轴向压力为49.05N（5.00kgf)、49.54N(5.05kgf)。5.6以每小时50士5℃的速度等速升温，提高加热槽的温度，同时开动搅拌器。5.7当压针压入试样内1mm时迅速记录此时温度计读数，此温度即为该试样的维卡软化温度134
(VST)。

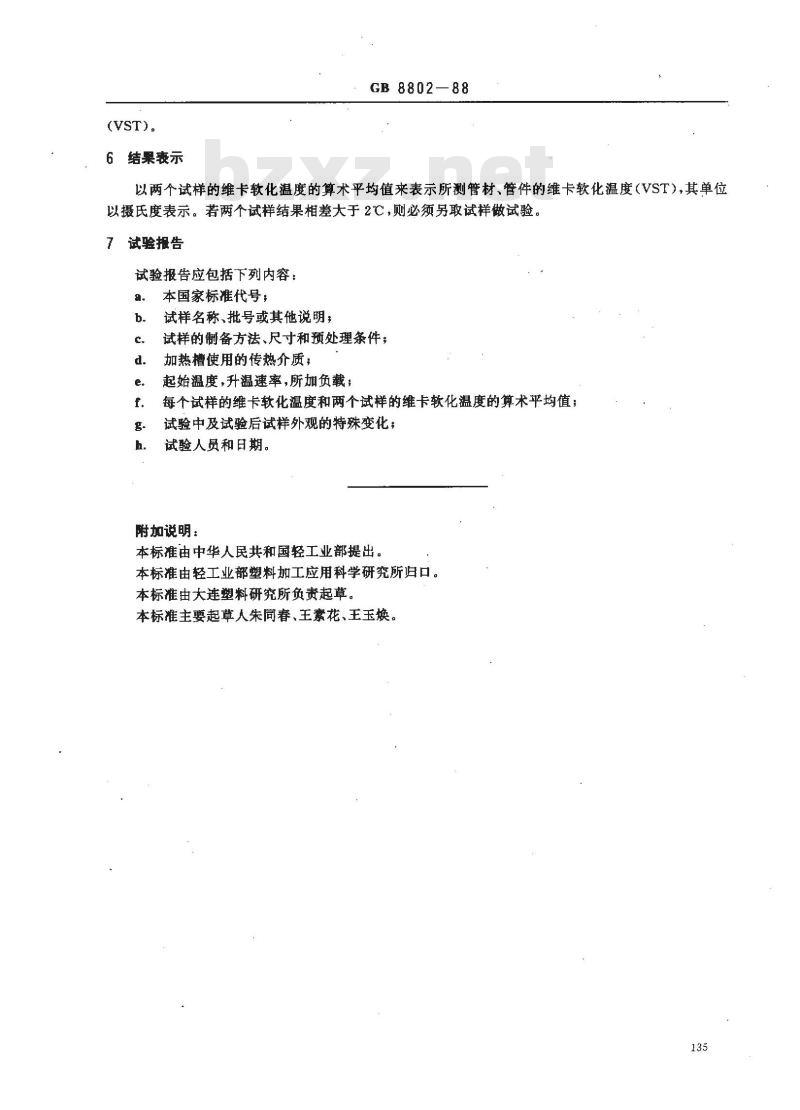

结果表示
GB8802—88
以两个试样的维卡软化温度的算术平均值来表示所测管材、管件的维卡软化温度（VST），其单位以摄氏度表示。若两个试样结果相差大于2℃，则必须另取试样做试验。试验报告
试验报告应包括下列内容：
本国家标准代号：
试样名称，批号或其他说明，
试样的制备方法、尺寸和预处理条件；加热槽使用的传热介质：
起始温度，升温速率，所加负载：每个试样的维卡软化温度和两个试样的维卡软化温度的算术平均值；试验中及试验后试样外观的特殊变化，试验人员和日期。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由大连塑料研究所负责起草。本标准主要起草人朱同春、王素花、王玉焕，135
