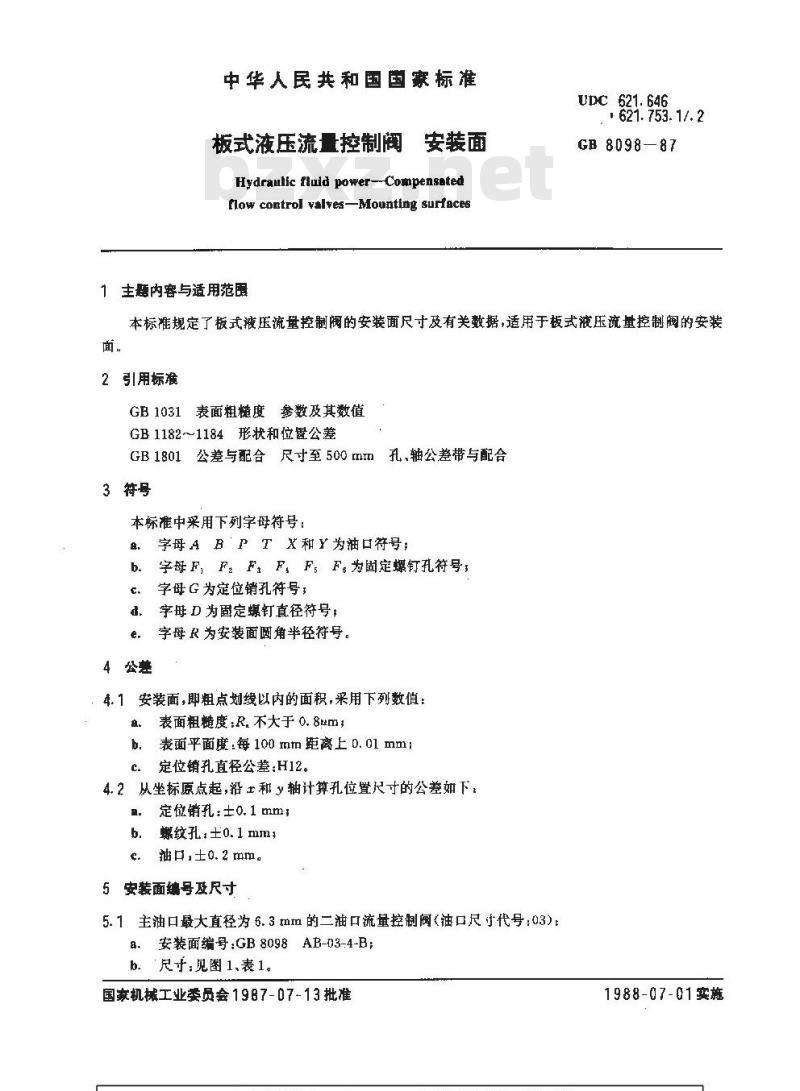

中华人民共和国国家标准
板式液压流量控制阀
安装面此内容来自标准下载网
Hydraulic fluld power--Compensatedlow control valves-Mounting surfaces1主题内容与适用范围
+ 621. 753. 1/. 2
GB 8098—87
本标准规定了板式液压流量控制阀的安装面尺寸及有关数据，适用于板式液压流量控制阀的安装面。
2引用标准
GB1031表面粗糙度参数及其数值GB1182～1184形状和位置公差
GB1801公差与配合尺寸至500mm孔、轴公差带与配合3符号
本标准中采用下列字母符号：
字母ABPTX和Y为油口符号；　
字母FF，F：F，F，F，为固定螺钉孔符号；b.
字母G为定位销孔符号：
字母D为圈定螺钉直径符号：
4公差
字母R为安装面圆角半径符号。
：4.1安装面，即粗点划线以内的面积，采用下列数值：a。表面粗髓度：R.不大于 0.8umzb.表面平面度：每100mt距离上0.01mm；c.定位销孔直径公差：H12。
4.2从坐标原点起，沿和y轴计算孔位置尺寸的公差如下：定位销孔:士0. 1 mm;
b.螺纹孔;±0.1 mmz
油口，士0.2mm。
5安装面缚号及尺寸
5.1主油口最大直径为6.3mm的二油口流量控制阀（油口尺寸代号：03)：8、安装面编号：GB8098AB-03-4-B;b。 尺寸;见图1,表1。
国家机械工业委员会1987-07-13批准1988-07-01实施
GB 8098-87

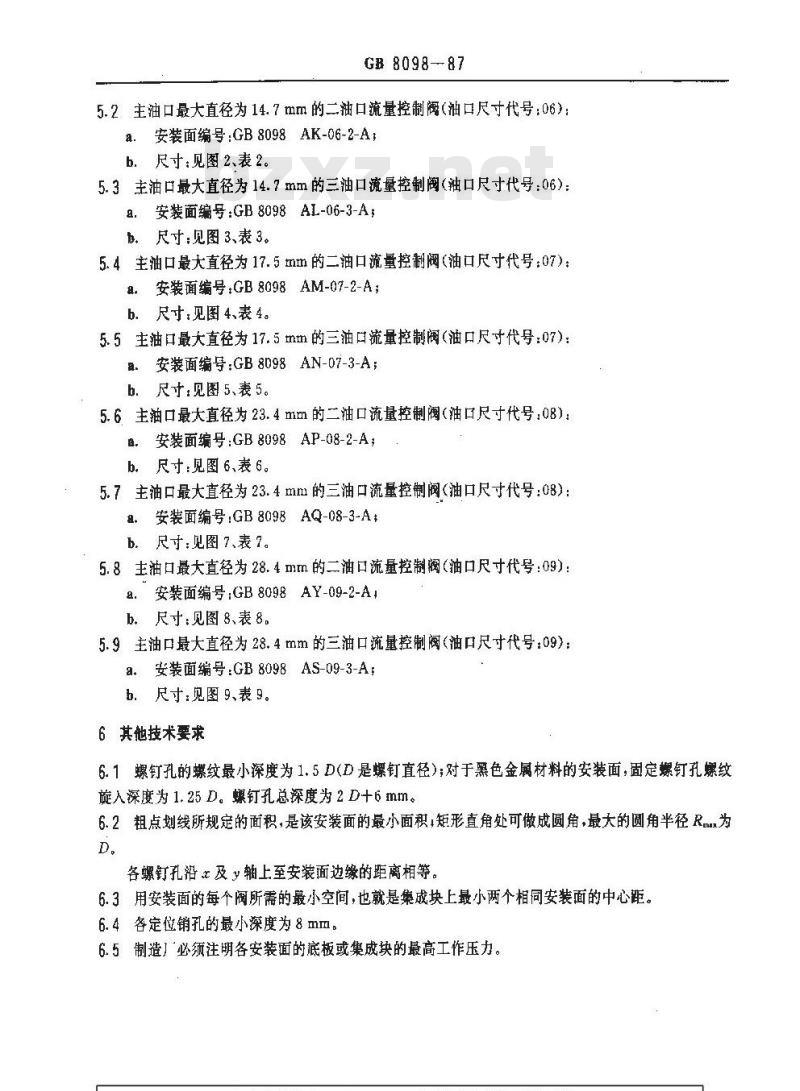

5.2主油口最大直径为14.7mm的二油口流量控制阀（油口尺寸代号：06)：a.安装面编号：GB8098AK-06-2-Ab．尺寸见图2、表2。
5.3主油口最大直径为14.7mm的三油口流量控制阀（油口尺寸代号：06)；8.安装面编号：GB8098AL-06-3-Ab。 尺寸;见图 3、表 3。
5.4主油口最大直径为17.5mm的二油口流量控制阀（油口尺寸代号：07)：a.安装面编号：GB8098AM-07-2-A；b，尺寸，见图4、表4。
5.5主油口最大直径为17.5mm的三油口流量控制阀（油口尺寸代号：07)：a、安装面编号：GB8098AN-07-3-A；b，尺寸，见图5、表5。
5.6主油口最大直径为23.4mm的二油口流量控制阀（油口尺寸代号：08)：e．安装面编号：GB8098AP-08-2-A；b。 尺寸：见图6、表6。
5.7主油口最大直径为23.4mm的三油口流量控制阀（油口尺寸代号：08)：8：安装面编号：GB8098AQ-08-3-Ab．尺寸：见图7、表7。
5.8主油口最大直径为28.4mm的二油口流量控制阀（油口尺寸代号：09)：a.安装面编号：GB8098AY-09-2-Ab.尺寸:见图8、表8.
5.9主油口最大直径为28.4mm的三油口流量控制阀（油口尺寸代号：09)：a.安装面编号：GB8098AS-09-3-Ab尺寸：见图 9、表 9。
6其他技术要求
6.1螺钉孔的螺纹最小深度为1.5D(D是螺钉直径);对于黑色金属材料的安装面，固定螺钉孔螺纹旋人深度为1.25D。螺钉孔总深度为2D+6mm。6.2粗点划线所规定的面积，是该安装面的最小面积，矩形直角处可做成圆角，最大的圆角半径R为D。
各螺钉孔沿及轴上至安装面边缘的距离相等。6.3用安装面的每个阀所需的最小空间，也就是集成块上最小两个相同安装面的中心距。6.4各定做销孔的最小度为8mm
6.5制造厂必须注明各安装面的底板或集成块的最高工作压力。辰
GB8098-87

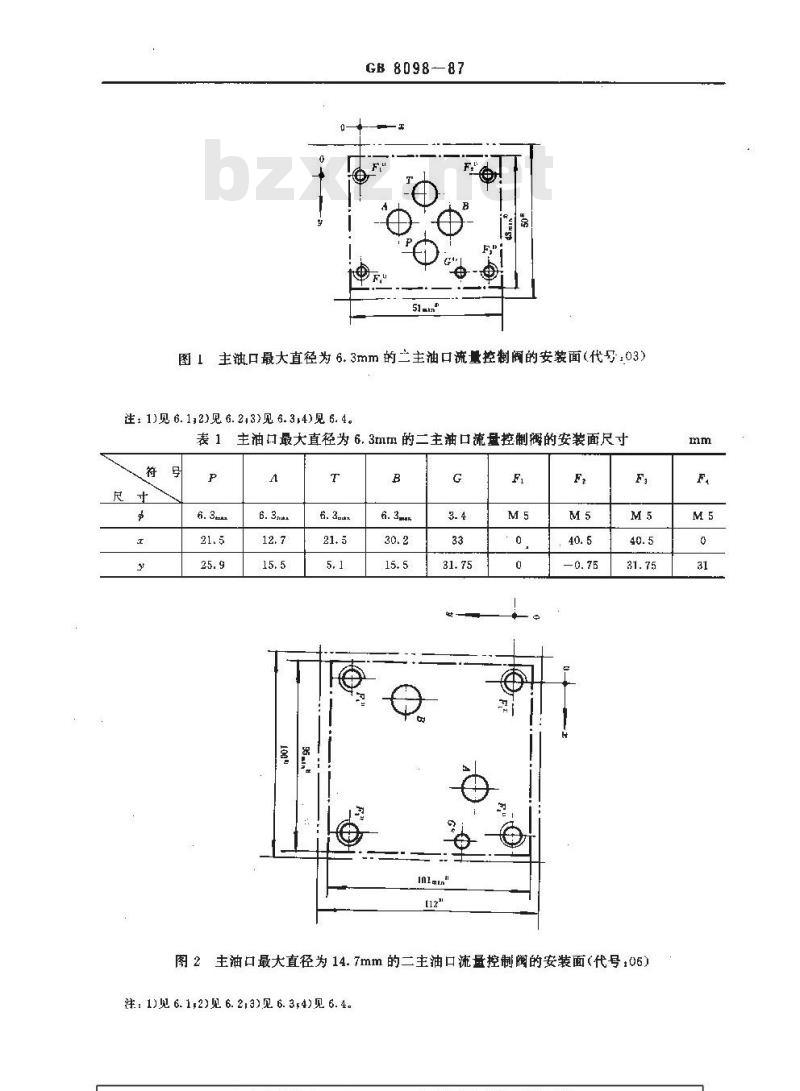

图1主油口最大直径为6.3mm的二主油口流量控制阅的安装面（代号：03）注：1)见6.1,2)见6.2,3)见6.34)见6.4。表1主油口最大直径为6.3mtm的二主油口流盘控制阉的安装面尺寸符
图2主油口最大直径为14.7mm的二主油口流量控制阀的安装面（代号：06）注： 1)见 6. 1,2)见 6. 2,3)见 6. 3,4)见 6. 4。mm
GB 809887

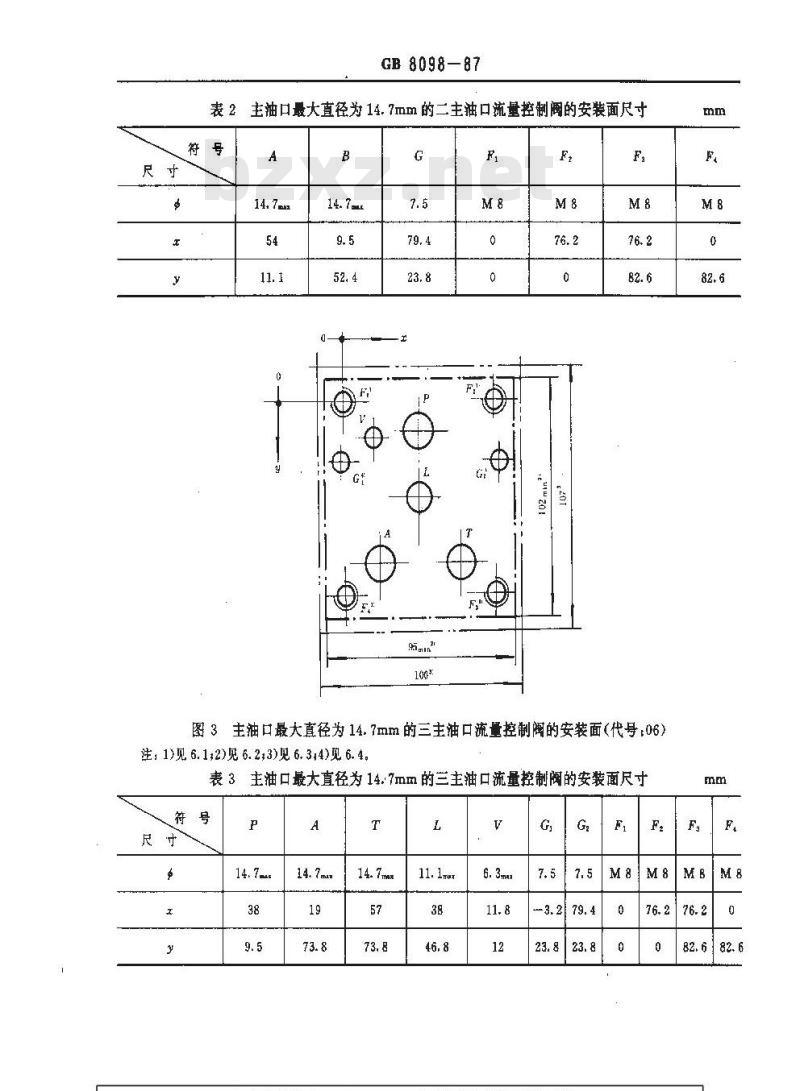

表2主油口最大直径为14.7mm的二主油口流量控制阀的安装面尺寸号
图 3主油口最大直径为14.7mm的三主油口流量控制阀的安装面(代号：06)注， 1)见 6. 1,2)见 6. 23)见 6.3,4)见 6. 4,表 3主油口最大直径为 14:7mm的兰主油口流量控制阀的安装面尺寸符号
-3.279. 4
GBB098—87
124mln

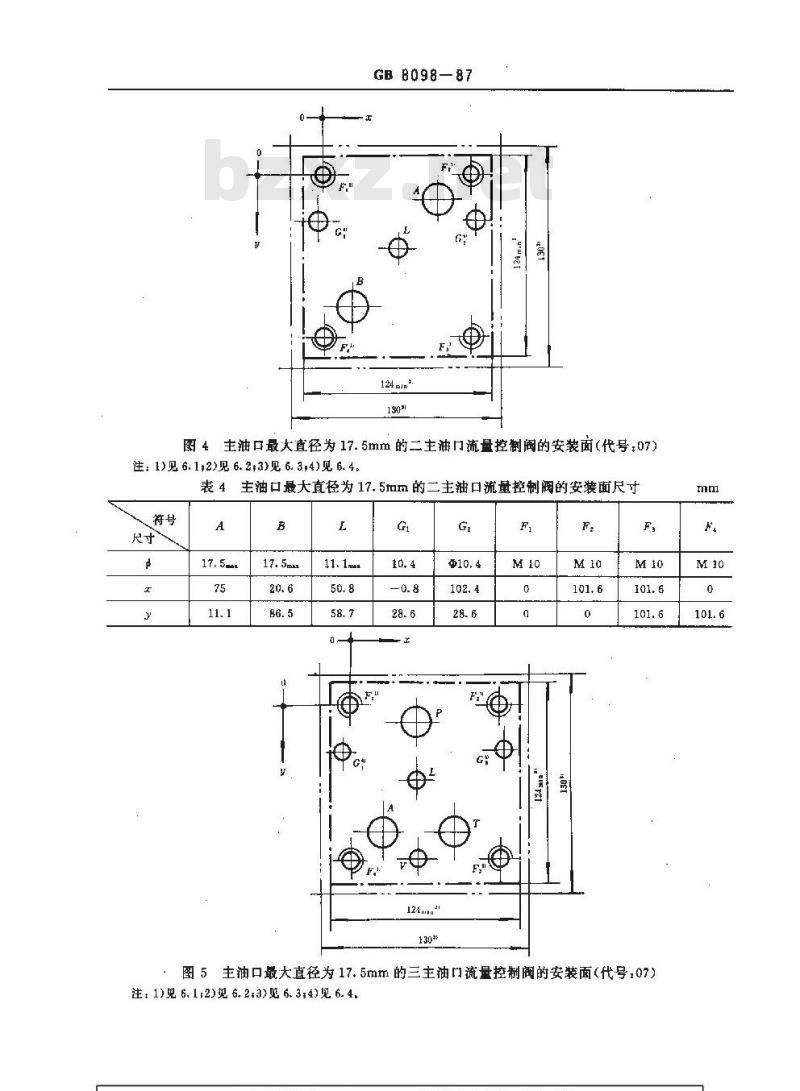

图 4主油口最大直径为 17.5mm 的二主油门流量控制阀的安装面(代号：07)注：1见6.12)见6.23见6.3,4)见6.4表4主油口最大直径为17.5mm的二主油口流量控制阀的安装面尺寸符号
124mm2
图5主油口最大直径为17.5mm的三主油门流量控制阀的安装面（代号：07)注 1)见 6. 1,2)见 6, 2,3)见 6. 3;4)见 6. 4mm
GB 8098—87
表5主油口最大直径为17.5mm的三主油口流量控制阀的安装面尺寸号
M10|M10
101.6101.6
图 6主油口最大直径为 23.4mm的二主油口流量控制阀的安装面(代号：08）注 1)见 6. 1,2)见 6. 2,3)见 6. 3;4)见 6, 4表 6主油口最大直径为23.4mm的二主油口流量控制阀的安装面尺寸号
101.6101.6
GB 8098—87
主油口最大直径为28.4mm的二主油口流量控制阀的安装面尺寸表8
—1, 6
图9主油口最大直径为28.4mm的三主油口流蛋控制阀的安装面（代号：09）注1)见6.1:2)见 6.2:3)见6.3r4)见6. 4。表9主油口最大直径为28.4mm的三主油口流量控制阀的安装面尺寸群
-1.6|198.4
M20|M 20
196.8196.8
GB8098—87
附录A
油口字母符号
（补充件）
A1表A1适用于本标准的二主油口流量控制阀，表A1
二主油口流量控制阔
二主油口单向流量控制阀
注：不包括节流阀和单向节流阀，内泄
A2表A2适用于本标准的三主油口流量控制阀。表A2
外控三主油口流量阔
内控三主油口
单向流量阀
附加说明：
GB8098-87
续表A2
本标准由全国液压气动标准化技术委员会提出并归口本标准由中国船舶工业总公司上海船舶设备研究所负责起草外泄
