【国家标准(GB)】 涡轮增压器产品命名和型号编制方法

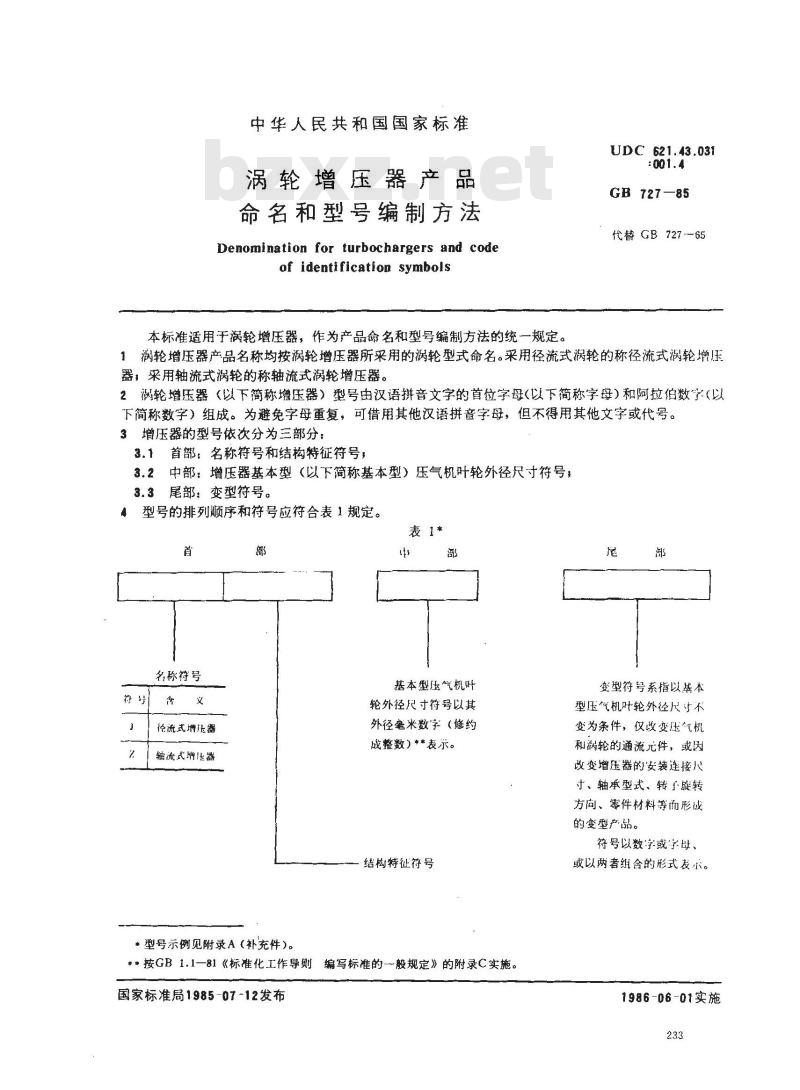

中华人民共和国国家标准
涡轮增压器产品
命名和型号编制方法
Denomination for turbochargers and codeof identification symbols
本标准适用于涡轮增压器，作为产品命名和型号编制方法的统一规定。UDC 621.43.031
GB 727—85
代替 GB727-65
涡轮增压器产品名称均按涡轮增压器所采用的涡轮型式命名。采用径流式涡轮的称径流式涡轮增压器，采用轴流式轮的称轴流式涡轮增压器。2涡轮增压器（以下简称增压器）型号由汉语拼音文字的首位字母（以下简称字母）和阿拉伯数字（以下简称数字）组成。为避免字母重复，可借用其他汉语拼音字母，但不得用其他文字或代号。3增压器的型号依次分为三部分：3.1首部：名称符号和结构特征符号，3.2中部：增压器基本型（以下简称基本型）压气机叶轮外径只寸符号，3.3尾部：变型符号。
型号的排列顺序和符号应符合表1规定。表1*
名称符号
径流式增压器
轴流式增压器
*型号示例见附录A（补充件）。中
基本型压气机叶
轮外径尺寸符号以其
外径毫米数字（修约
成整数）**表示。
结构特征符号
**按GB1.1—81《标准化工作导则编写标准的一般规定》的附录C实施。国家标准局1985-07-12发布
变型符号系指以基本
型压汽机叶轮外径尺寸不
变为条件，仅改变压汽机
和涡轮的通流元件，或因
改变增压器的安装连接尺
寸、轴承型式、转子旋转
方向、零件材料等而形成
的变型产品。
符号以数字或字母、
或以两者组合的形式表小。
1986-06-01实施
无符号
GB 727—85

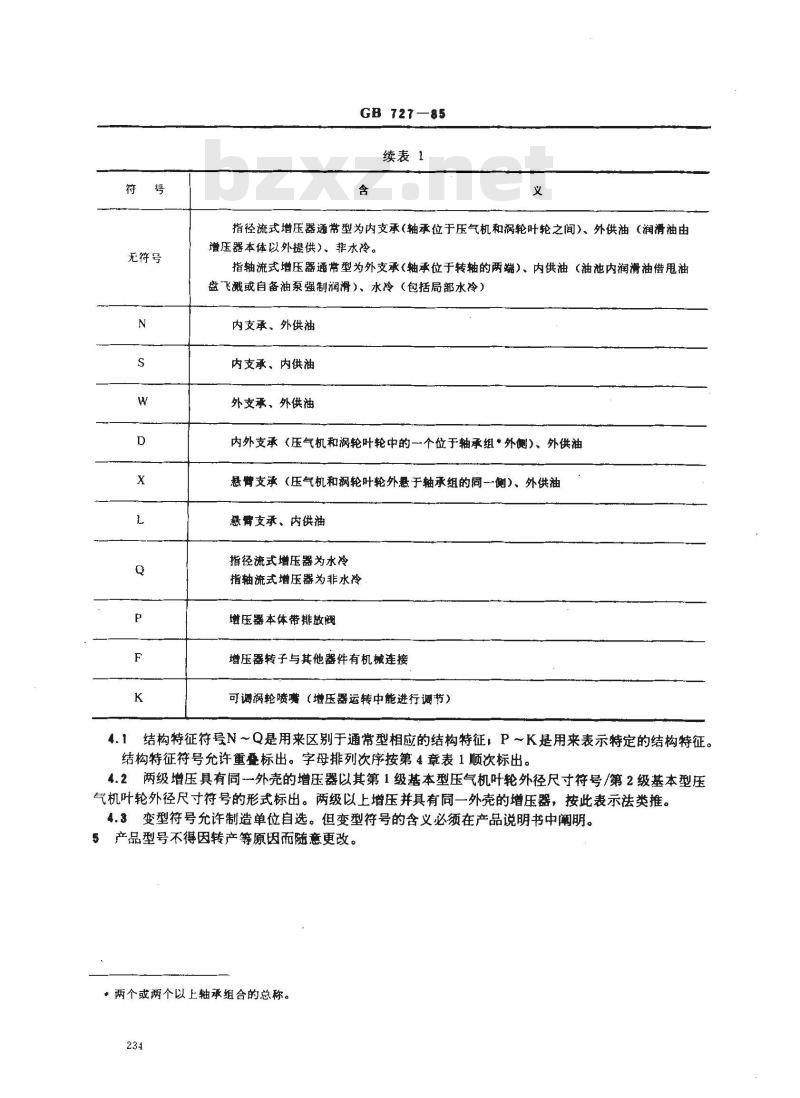

续表1
指径流式增压器通常型为内支承(轴承位于压气机和涡轮叶轮之间）、外供油（润滑油由增压器本体以外提供）、非水冷。指轴流式增压器通带型为外支承（轴承位于转轴的两端）、内供油（油池内润滑油借甩油盘飞溅或自备油泵强制润滑）、水冷（包括局部水冷）内支承、外供油
内支承、内供油
外支承、外供油
内外支承（压气机和涡轮叶轮中的一个位于轴承组*外侧）、外供油悬臂支承（压气机和祸轮叶轮外悬于轴承组的同一侧）、外供油懋臂支承、内供油
指径流式增压器为水冷
指轴流式增压器为非水冷
增压器本体带排放阀
增压器转子与其他器件有机械连接可调涡轮喷噗（增压器运转中能进行调节）4.1结构特征符号N ~Q是用来区别于通常型相应的结构特征，P～K是用来表示特定的结构特征。结构特征符号允许重叠标出。字母排列次序按第4章表1顺次标出。4.2两级增压具有同外壳的增压器以其第1级基本型压气机叶轮外径尺寸符号/第2级基本型压气机叶轮外径尺寸符号的形式标出。两级以上增压并具有同一外壳的增压器，按此表示法类推。4.3变型符号允许制造单位自选。但变型符号的含义必须在产品说明书中阐明。5产品型号不得因转产等原因而随意更改。*两个或两个以上轴承组合的总称。234

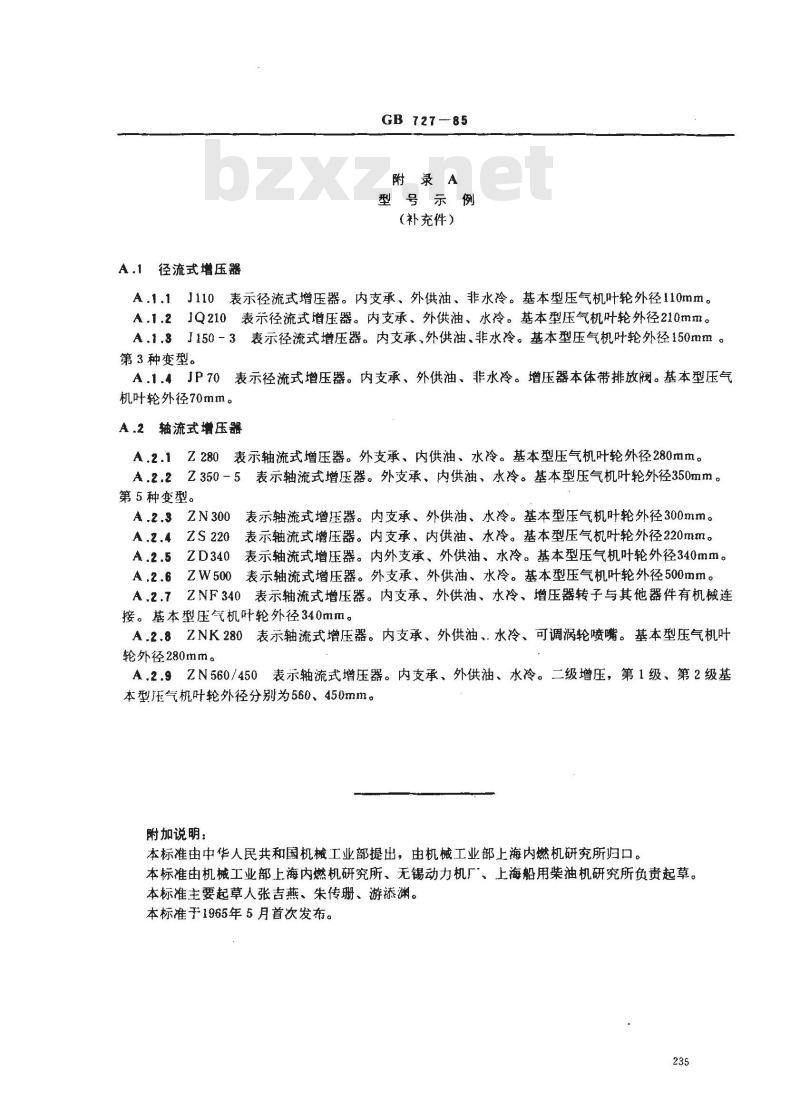

A.1径流式增压器
GB 727—85
附录AwwW.bzxz.Net
型号示例
（补充件）
A.1.1J110表示径流式增压器。内支承、外供油、非水冷。基本型压气机叶轮外径110mm。A.1.2JQ210表示径流式增压器。内支承、外供油、水冷。基本型压气机叶轮外径210mm。A.1.3J150-3表示径流式增压器。内支承、外供油、非水冷。基本型压气机叶轮外径150mm第3种变型。
A.1.4JP70表示径流式增压器。内支承、外供油、非水冷。增压器本体带排放阀。基本型压气机叶轮外径70mm。
A.2轴流式增压器
A.2.1Z280表示轴流式增压器。外支承、内供油、水冷。基本型压气机叶轮外径280mm。A.2.2Z350-5表示轴流式增压器。外支承、内供油、水冷。基本型压气机叶轮外径350mm。第5种变型。
A.2.3ZN300表示轴流式增压器。内支承、外供油、水冷。基本型压气机叶轮外径300mm。A，z.4ZS220表示轴流式增压器。内支承、内供油、水冷。基本型压气机叶轮外径220mm。A.2.5ZD340表示轴流式增压器。内外支承、外供油、水冷。基本型压气机叶轮外径340mm。A.2.6ZW500表示轴流式增压器。外支承、外供油、水冷。基本型压气机叶轮外径500mm。A.2.7ZNF340表示轴流式增压器。内支承、外供油、水冷、增压器转子与其他器件有机械连接。基本型压气机叶轮外径340mm。A.2.8ZNK280表示轴流式增压器。内支承、外供油、，水冷、可调涡轮喷嘴。基本型压气机叶轮外径280mm。
A.2.9ZN560/450表示轴流式增压器。内支承、外供油、水冷。二级增压，第1级、第2级基本型压气机叶轮外径分别为560、450mm。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部上海内燃机研究所归口。本标准由机械工业部上海内燃机研究所、无锡动力机厂、上海船用柴油机研究所负责起草。本标准主要起草人张吉燕、朱传珊、游添渊。本标准于1965年5月首次发布。
