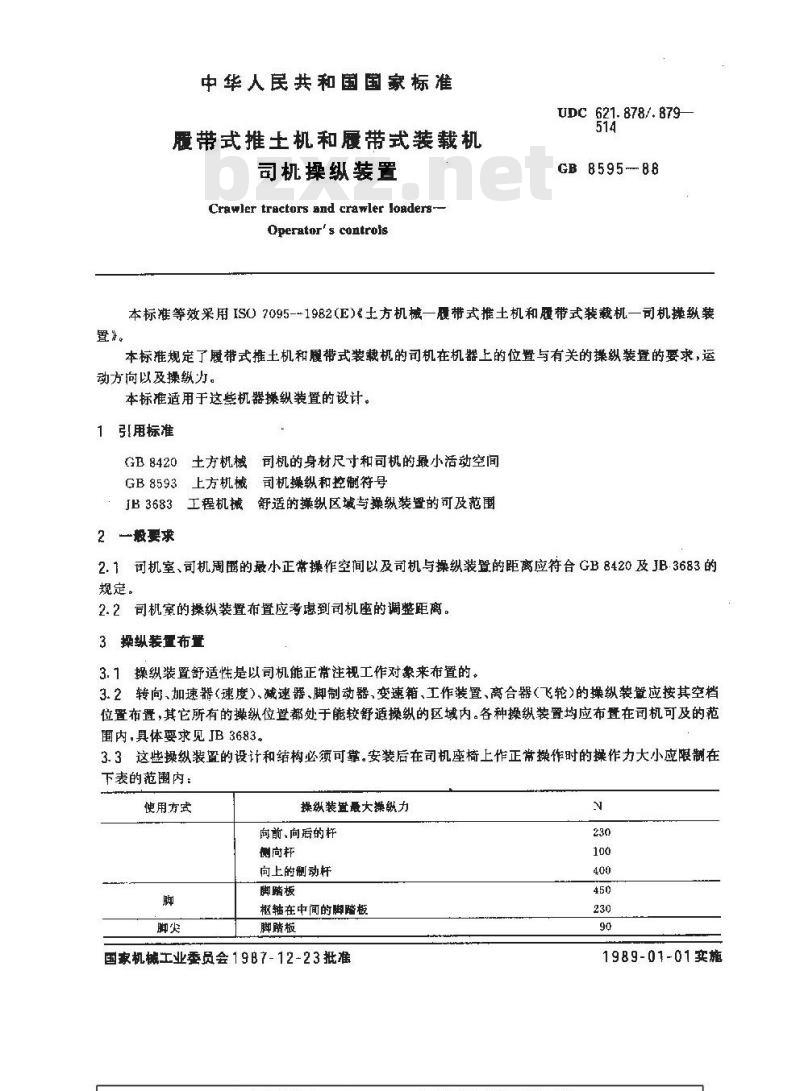

中华人民共和国国家标准
履带式推土机和履带式装载机
司机操纵装置
Crawler tractors and crawler loaders-Operator' s controls
UDC 621. 878/.879
GB 8595--88
本标准等效采用ISO7095--1982（E)土方机械一履带式推土机和履带式装载机一司机操纵装本标准规定了履带式推土机和履带式装裁机的司机在机器上的位暨与有关的操纵装逻的要求，运动方向以及操纵力。
本标准适用于这些机器操纵装置的设计。引用标准
GB8420土方机械司机的身材尺寸和司机的最小活动空间司机操纵和控制符号
GB8593上方机械
舒适的操纵区域与操纵装暨的可及范围JB3683工程机械
2—般要求
2.1可机室、司机周函的最小正常操作空间以及司机与操纵装置的距离应符合GB8420及JB:3683的规定。
2.2司机室的操纵装置布置应考虑到司机座的调整距离。3操拟装置布置
3.1操纵装置舒适性是以司机能正常注视工作对象来布置的。3.2转向、加速器（速度）、减速器、脚制动器、变速箱、工作装置、离合器（飞轮）的操纵装登应按其空档位置布置，其它所有的操纵位置都处于能较舒适操纵的区域内。各种操纵装置均应布置在司机可及的范围内，具体要求见JB 3683。
3.3这些操纵装的设计和结构必须可靠。安装后在司机座椅上作正带操作时的操作力大小应限制在下表的范围内：
使用方实
操纵装置最大操纵力
向前，向后的杆
向上的制动杆
脚踏板
枢轴在中间的脚瞄板
脚踏板
国家机械工业委员会19B7-12-23批准N
1989-01-01实施

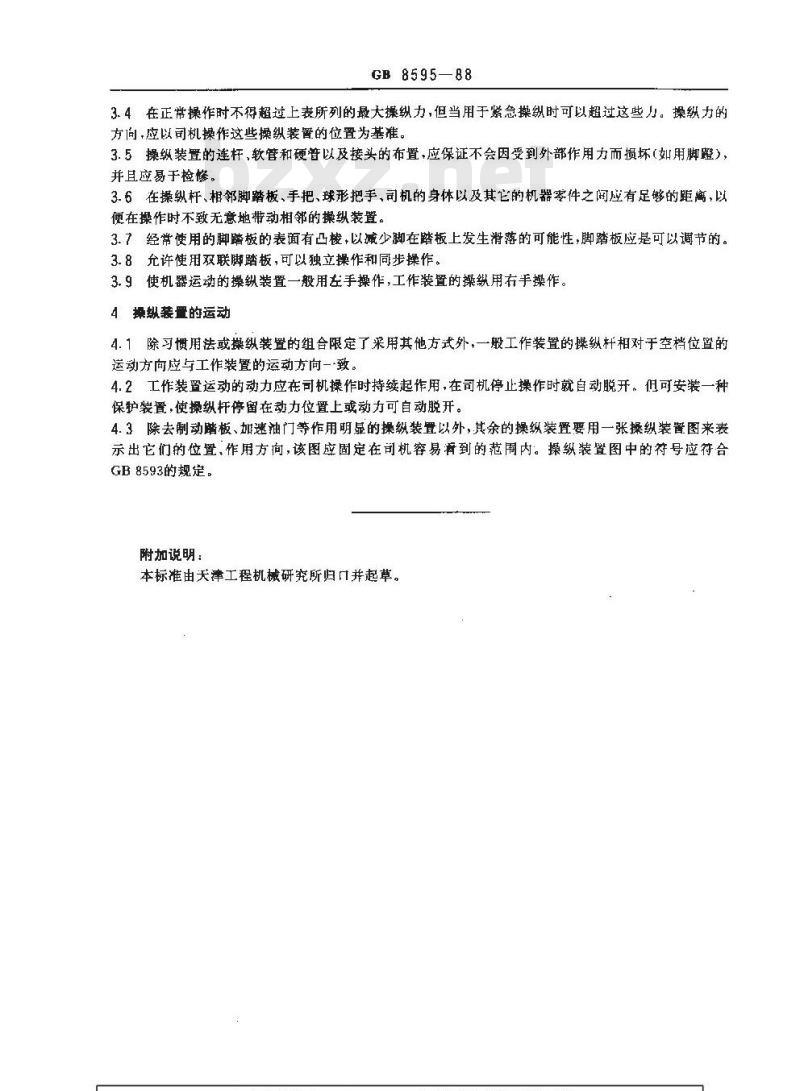

GB8595—88
3.4在正常操作时不得超过上表所列的最大操纵力，但当用于紧急操纵时可以超过这些力。操纵力的方向，应以司机操作这些操纵装置的位置为基准。3.5操纵装置的连杆、软管和硬管以及接头的布置，应保证不会因受到外部作用力而损坏（如用脚暨），并且应易于检修。
3.6在操纵杆、相邻脚踏板、手把、球形把手、司机的身体以及其它的机器零件之阀应有足够的距离，以便在操作时不致无意地带动相邻的操纵装置。3.7经常使用的脚踏板的表面有凸棱，以减少脚在踏板上发生滑落的可能性，脚踏板应是可以调节的。3.8允许使用双联脚踏板，可以独立操作和同步操作。3.9使机器运动的操纵装置一般用左手操作，工作装置的操纵用右手操作。4操纵装置的运动
4.1除习惯用法或操纵装置的组合限定了采用其他方式外，一般工作装置的操纵杆相对于空档位置的运动方向应与工作装置的运动方向一致。4.2工作装置运动的动力应在可机操作时持续起作用，在司机停止操作时就自动脱开。但可安装一种保护装置，使操纵杆停留在动力位置上或动力可自动脱开。4.3除去制动踏板、如速油门等作用明显的操纵装置以外，其余的操纵装置要用一张操纵装置图来表示出它们的位置、作用方向，该图应固定在司机容易看到的范周内。操纵装置图中的符号应符合GB8593的规定。
附加说明：
本标准由天津工程机械研究所归口并起草，
