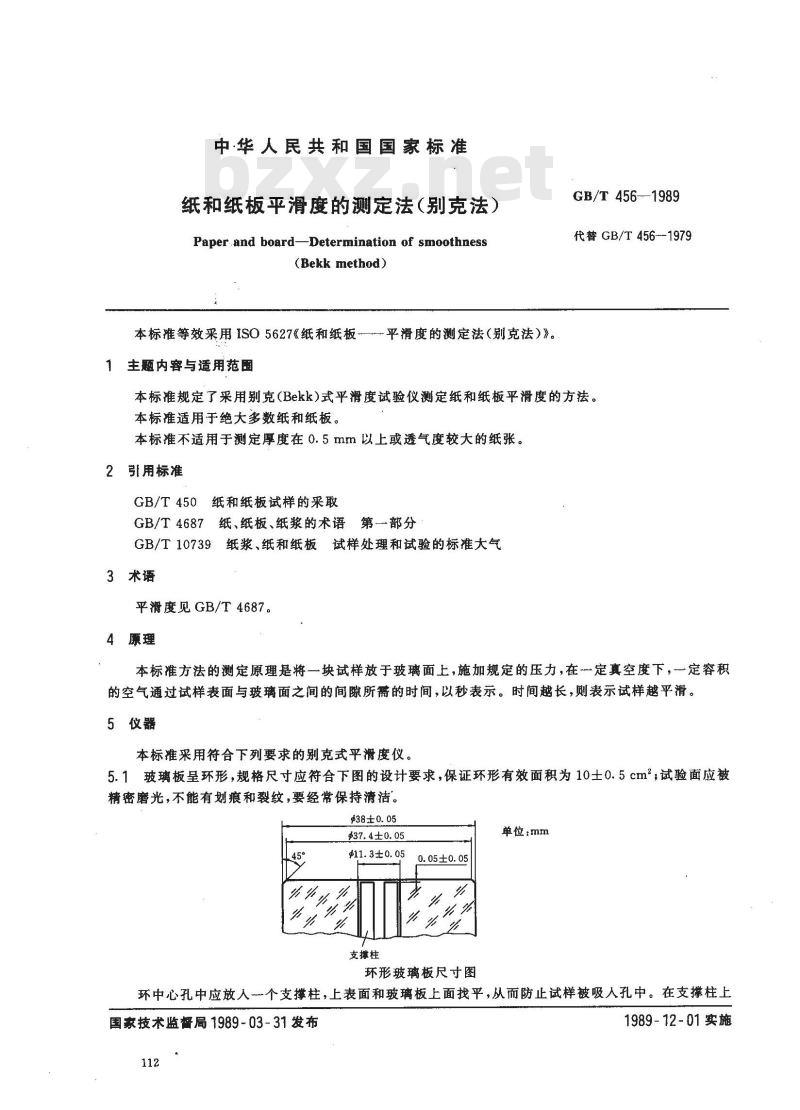

【国家标准(GB)】 纸和纸板平滑度的测定法(别克法)

中·华人民共和国国家标准
纸和纸板平滑度的测定法（别克法）Paper.and boardDetermination of smoothness(Bekk method)
本标准等效采用ISO5627《纸和纸板-主题内容与适用范围
平滑度的测定法（别克法）》。GB/T456--1989
代替GB/T456-1979
本标准规定了采用别克(Bekk)式平滑度试验仪测定纸和纸板平滑度的方法。本标准适用于绝大多数纸和纸板。本标准不适用于测定厚度在0.5 mm以上或透气度较大的纸张。2引用标准
GB/T450纸和纸板试样的采取
GB/T4687纸、纸板、纸浆的术语第一部分GB/T 10739纸浆、纸和纸板试样处理和试验的标准大气3术语
平滑度见GB/T4687。
4原理
本标准方法的测定原理是将一块试样放于玻璃面上，施加规定的压力，在一定真空度下，一定容积的空气通过试样表面与玻璃面之间的间隙所需的时间，以秒表示。时间越长，则表示试样越平滑。5仪器
本标准采用符合下列要求的别克式平滑度仪。5.1玻璃板呈环形，规格尺寸应符合下图的设计要求，保证环形有效面积为10士0.5cm；试验面应被精密磨光，不能有划痕和裂纹，要经常保持清洁。$38±0.05
$37.4±0.05
$11.3±0.05
0.05±0.05
支撑柱
环形玻璃板尺寸图
单位：mm
环中心孔中应放入一个支撑柱，上表面和玻璃板上面找平，从而防止试样被吸入孔中。在支撑柱上国家技术监督局1989-03-31发布112
1989-12-01实施

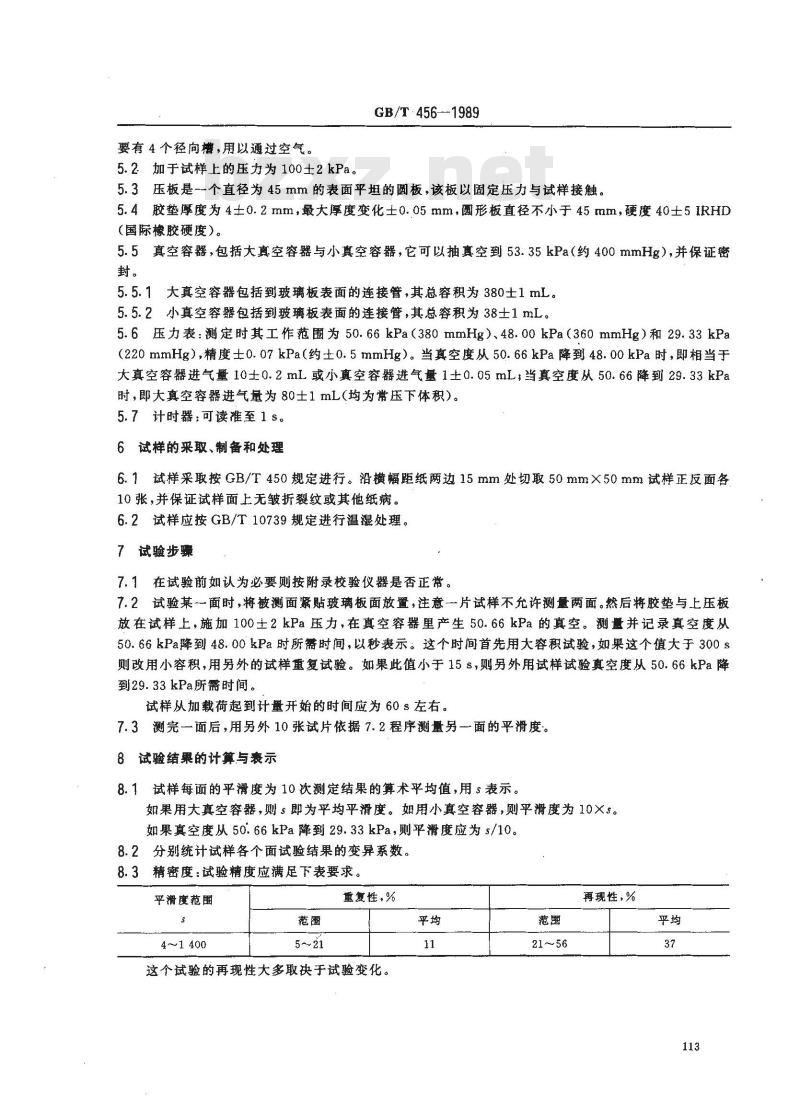

要有4个径向槽，用以通过空气。5.2加于试样上的压力为100士2kPa。GB/T·456-1989
5.3压板是一个直径为45 mm的表面平坦的圆板，该板以固定压力与试样接触。5.4胶垫厚度为4士0.2mm，最大厚度变化士0.05mm，圆形板直径不小于45mm，硬度40士5IRHD（国际橡胶硬度）。
5.5真空容器，包括大真空容器与小真空容器，它可以抽真空到53.35kPa（约400mmHg），并保证密封。
5.5.1大真空容器包括到玻璃板表面的连接管，其总容积为380士1mL。5.5.2小真空容器包括到玻璃板表面的连接管，其总容积为38士1mL。5.6压力表：测定时其工作范围为50.66kPa（380mmHg）、48.00kPa（360mmHg）和29.33kPa（220mmHg），精度士0.07kPa（约±0.5mmHg）。当真空度从50.66kPa降到48.00kPa时，即相当于大真空容器进气量10士0.2mL或小真空容器进气量1土0.05mL，当真空度从50.66降到29.33kPa时，即大真空容器进气量为80士1mL（均为常压下体积）。5.7计时器；可读准至1s。
6试样的采取、制备和处理
6.1试样采取按GB/T450规定进行。沿横幅距纸两边15mm处切取50mm×50mm试样正反面各10张，并保证试样面上无皱折裂纹或其他纸病。6.2试样应按GB/T10739规定进行温处理。7试验步骤
7.1在试验前如认为必要则按附录校验仪器是否正常。7.2试验某一面时，将被测面紧贴玻璃板面放置，注意一片试样不允许测量两面。然后将胶垫与上压板放在试样上，施加100土2kPa压力，在真空容器里产生50.66kPa的真空。测量并记录真空度从50.66kPa降到48.00kPa时所需时间，以秒表示：这个时间首先用大容积试验，如果这个值大于300s则改用小容积，用另外的试样重复试验。如果此值小于15s，则另外用试样试验真空度从50.66kPa降到29.33kPa所需时间。
试样从加载荷起到计量开始的时间应为60 s左右。7.3测完一面后，用另外10张试片依据7.2程序测量另一面的平滑度。8试验结果的计算与表示
8.1试样每面的平滑度为10次测定结果的算术平均值，用s表示。如果用大真空容器，则s即为平均平滑度。如用小真空容器，则平滑度为10×s。如果真空度从50.66kPa降到29.33kPa，则平滑度应为s/10。8.2分别统计试样各个面试验结果的变异系数。8.3精密度：试验精度应满足下表要求。平滑度范围
4~1400
5～~21
重复性,%
这个试验的再现性大多取决于试验变化。平均
再现性，%

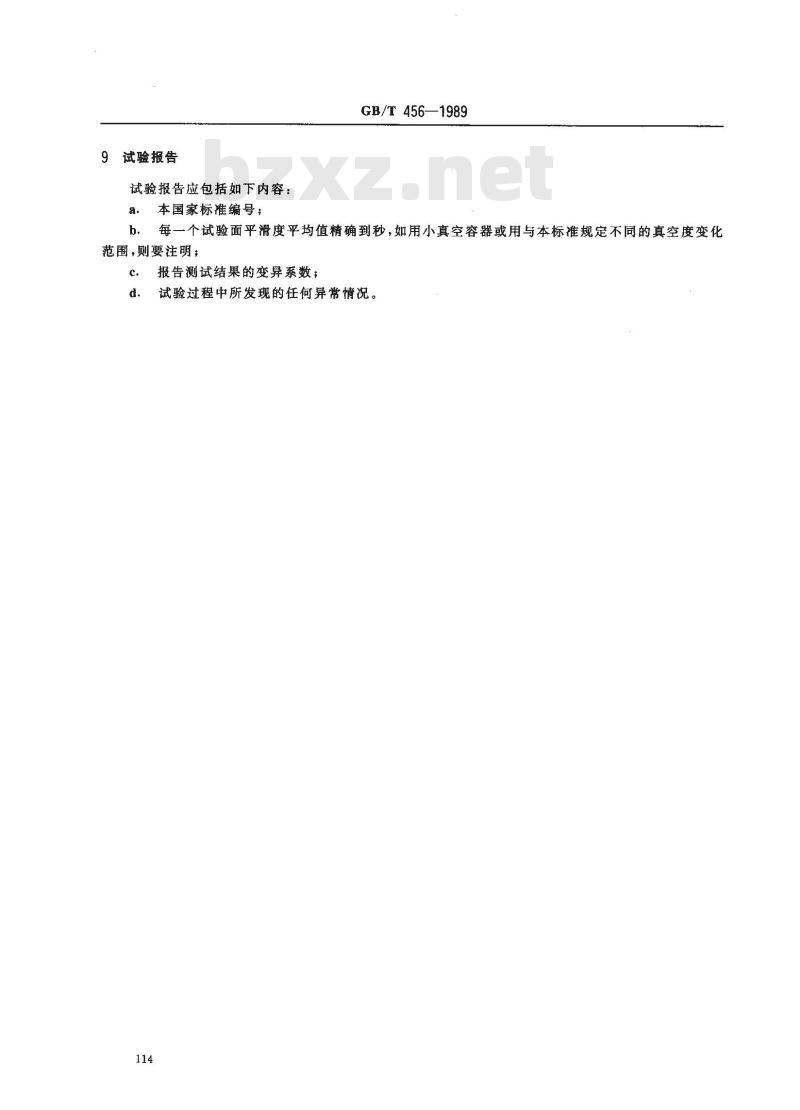

试验报告
试验报告应包括如下内容：
本国家标准编号；
GB/T456—1989
每一个试验面平滑度平均值精确到秒，如用小真空容器或用与本标准规定不同的真空度变化b.
范围，则要注明；
报告测试结果的变异系数；
试验过程中所发现的任何异常情况。A1 接触压力校对
GB/T 456—1989

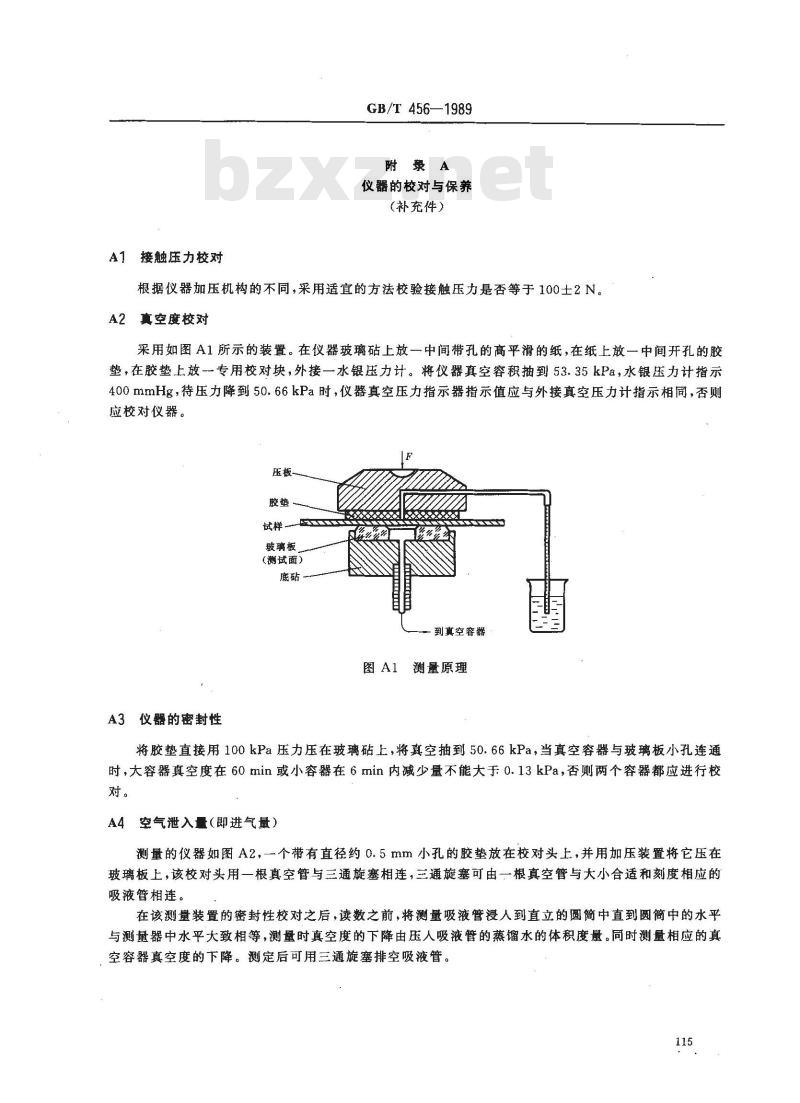

附梁A
仪器的校对与保养
（补充件）
根据仪器加压机构的不同，采用适宜的方法校验接触压力是否等于100土2 N。A2真空度校对
采用如图A1所示的装置。在仪器玻璃砧上放一中间带孔的高平滑的纸，在纸上放一中间开孔的胶垫，在胶垫上放-专用校对块，外接一水银压力计。将仪器真空容积抽到53.35kPa，水银压力计指示400mmHg，待压力降到50.66kPa时，仪器真空压力指示器指示值应与外接真空压力计指示相同，否则应校对仪器。
压板-
玻璃板
（测试面）
到真空容器
图A1测量原理
A3仪器的密封性
将胶垫直接用100kPa压力压在玻璃砧上，将真空抽到50.66kPa，当真空容器与玻璃板小孔连通时，大容器真空度在60min或小容器在 6min内减少量不能大于 0.13kPa,否则两个容器都应进行校对。
A4空气泄入量（即进气量）
测量的仪器如图A2，一个带有直径约0.5mm小孔的胶垫放在校对头上，并用加压装置将它压在玻璃板上，该校对头用一根真空管与三通旋塞相连，三通旋塞可由一根真空管与大小合适和刻度相应的吸液管相连。
在该测量装置的密封性校对之后，读数之前，将测量吸液管漫人到直立的圆简中直到圆简中的水平与测量器中水平大致相等，测量时真空度的下降由压人吸液管的蒸馏水的体积度量。同时测量相应的真空容器真空度的下降。测定后可用三通旋塞排空吸液管。115
啵璃板
A5连接管的空气阻力
校对头
GB/T 456—1989
到真空容器

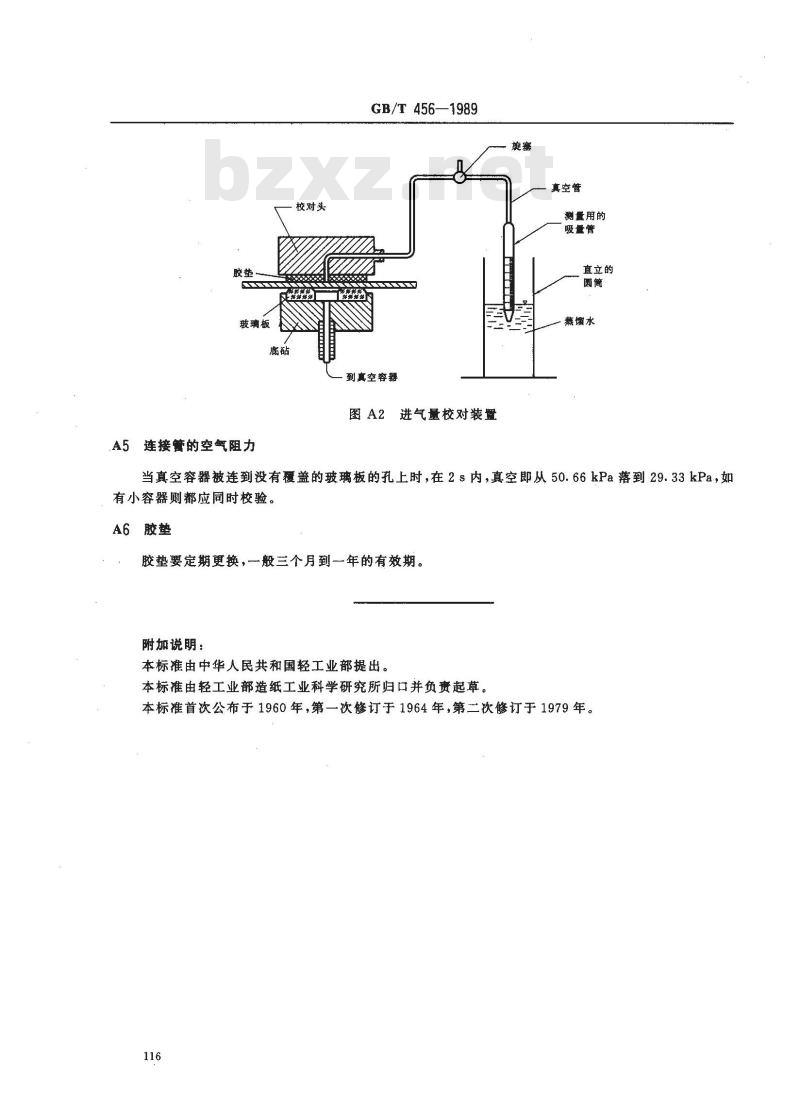

图A2进气量校对装置
真空管
测量用的
吸量管Www.bzxZ.net
直立的
蒸馏水
当真空容器被连到没有覆盖的玻璃板的孔上时，在2s内，真空即从50.66kPa落到29.33kPa，如有小容器则都应同时校验。
A6胶垫
胶垫要定期更换，一般三个月到一年的有效期。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口并负责起草。本标准首次公布于1960年，第一次修订于1964年，第二次修订于1979年。116
