中华人民共和国国家标准
GB/T4573—1984
模拟通信网中相对功率电平的
测试方法
Measuring methodfor the relative power levelover the analogue communication network1984-07-17发布
国家标准局
1985-04-01实施
中华人民共和国国家标准
模拟通信网中相对功率电平的
测试方法
Measuringmethod fortherelativepowerlevelovertheanaloguecommunicationnetworkUDC621.391:621
GB/T4573—1984
本标准适用在模拟通信网中，测量网路二线电路交换点的测量点、四线电路交换点的测量点、音频四线接口点、基础基群接口点、基础超群接口点、基础主群接口点、线路接口点等各点的相对功率电平。本标准也适用于测量频分多路复用系统各级变频设备（或调制设备）及线路设备的各点相对功率电平。
本标准也可供网路维护测试用。1测试电路
测试电路见下图。
（或）
抵游器
2测试步骤
波测景
i或设各！免费标准下载网bzxz
Sm发信输入，Seat
一发信输出：
Rm—收信输入，Rou—收信输出
（或）
2.1根据测试信号送入点的阻抗和传输频带，选用相应频带和输出阻抗的振荡器。2.2在Sm或Rm点，送入的测试信号电平为一10dBm0。测试信号频率应在传输频带内。2.3根据测量点的阻抗和信号传输频带，选用相应频带和输入阻抗的选频电平表（测量音频时可用宽频电平表）。
2.4测试用选频电平表(或宽频电平表)在使用前，应以一基准参考电平进行比较校准。测试过程中，以此校准值作为测试基准值。
2.5在S或R点，采用终端法选频测量（或宽频测量）上述测试信号的绝对功率电平(dBm）。注：若用宽频电平表测量时，应注意外界干扰、电路噪声、载漏、导频信号等对测量结果的影响。2.6该点的相对功率电平(dBr)等于该点测试信号的绝对功率电平(dBm)减去测试信号在零相对电平点的绝对功率电平(dBm)。
3不同阻抗条件下功率电平与电压电平的关系被测点阻抗为Z时的绝对功率电平按下式计算：国家标准局1984-07-17发布
1985-04-01实施
GB/T4573—1984
绝对功率电平(dBm)等于绝对电压电平(dBu)加上阻抗为Z时的电平修正值10 1g2(dB)。
常用阻抗修正取值见下表。
GB/T4573—1984

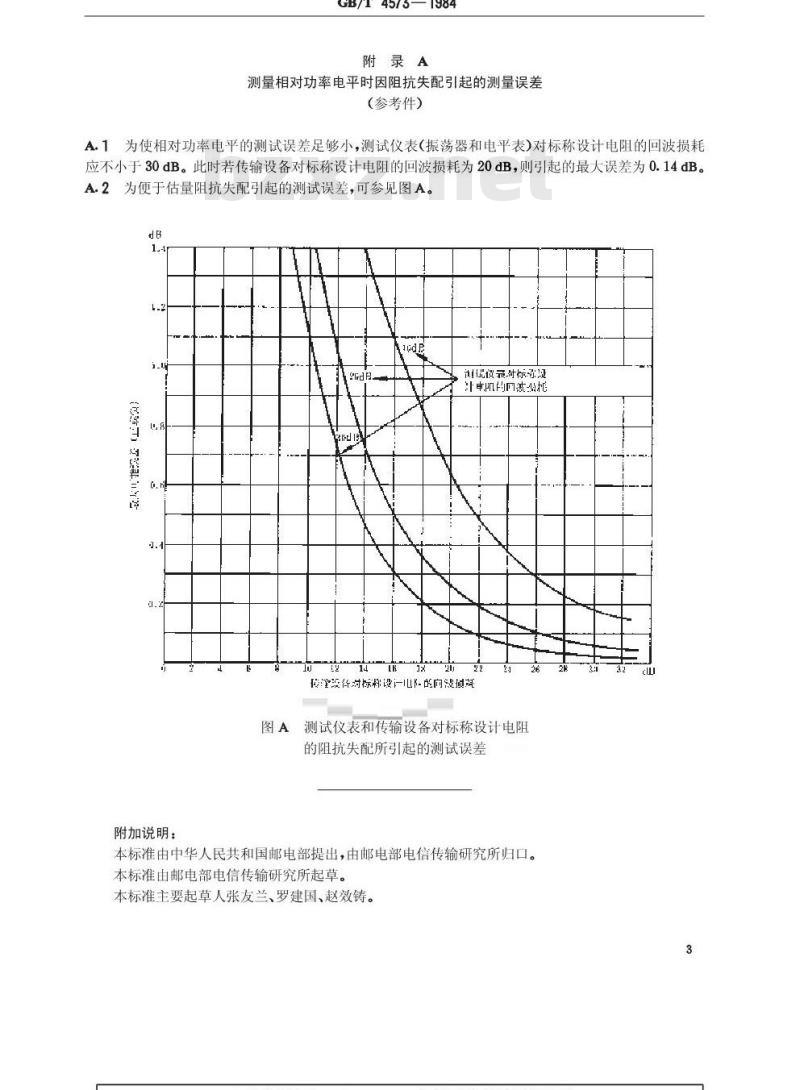

附录A
测量相对功率电平时因阻抗失配引起的测量误差(参考件）
A1为使相对功率电平的测试误差足够小，测试仪表（振荡器和电平表）对标称设计电阻的回波损耗应不小于30dB。此时若传输设备对标称设计电阻的回波损耗为20dB，则引起的最大误差为0.14dB。A.2为便于估量阻抗失配引起的测试误差，可参见图A。dB
测比设示时标动现
传量估对标料设一心-的向没损证31
图A测试仪表和传输设备对标称设计电阻的阻抗失配所引起的测试误差
附加说明：
本标准由中华人民共和国邮电部提出，由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所起草。本标准主要起草人张友兰、罗建国、赵效铸。28
