【国家标准(GB)】 压敏胶粘带低速解卷强度测试方法

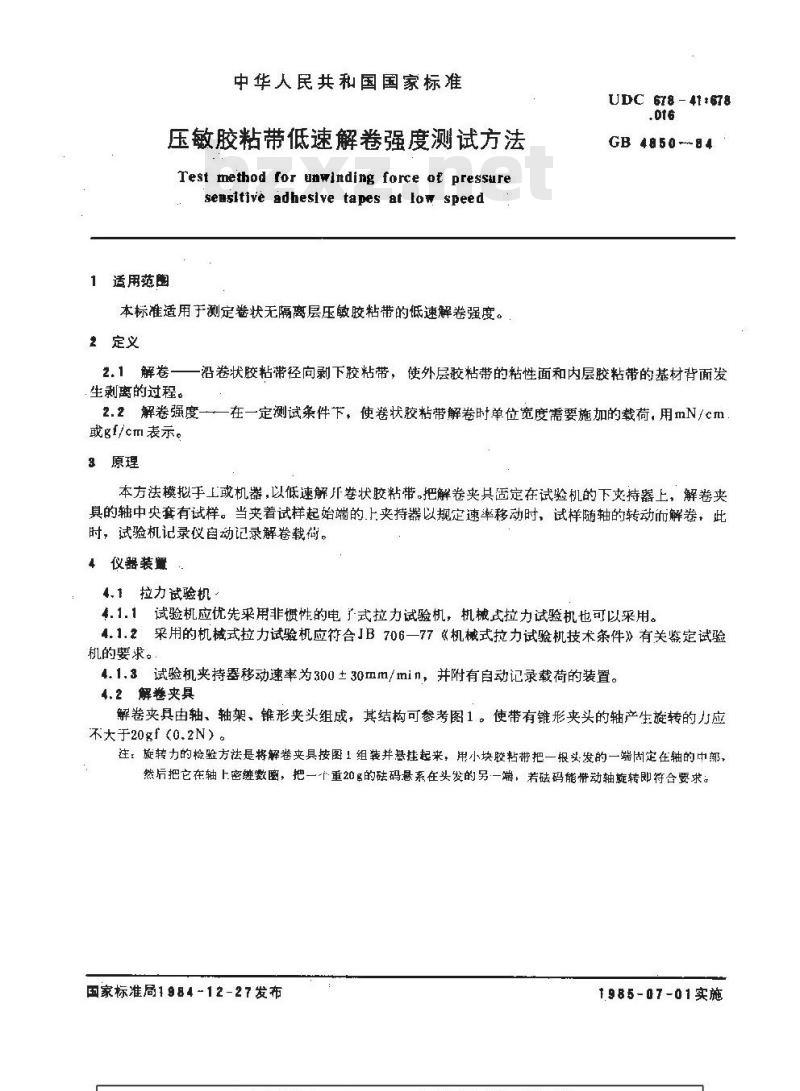

中华人民共和国国家标准
压敏胶粘带低速解卷强度测试方法Test method for unwinding force of pressuresensitive adheslve tapes at low speed适用范圈
本标准适用于测定卷状无隔离层压敏胶粘带的低速解卷强度。2定义
UDC 678 - 41+678
GB 4850--84
2.1解卷一一沿卷状胶粘带径向剥下胶粘带，使外层胶粘带的粘性面和内层胶粘带的基材背面发生剥离的过程。
2.2解卷强度一一在一定测试条件下，使卷状胶粘带解卷时单位宽度需要施加的载荷，用mN/cm或gf/cm表示。
3原理
本方法模拟手上或机器，以低速解开卷状胶粘带。把解卷夹具适定在试验机的下持器上，解卷夹具的轴中央套有试样。当夹着试样起始端的.上夹持器以规定速率移动时，试样随轴的转动而解卷，此时，试验机记录仪自动记录解卷载伺。4仪器装置
4.1拉力试验机
4.1.1试验机应优先来用非惯性的电了式拉力试验机，机械式拉力试验机也可以采用。4.1.2采用的机械式拉力试验机应符合JB706—77《机械式拉力试验机技术条件》有关鉴定试验机的要求。
4.1.3试验机夹持器移动速率为300±30mm/min，并附有自动记录载荷的装置。4.2解卷夹具

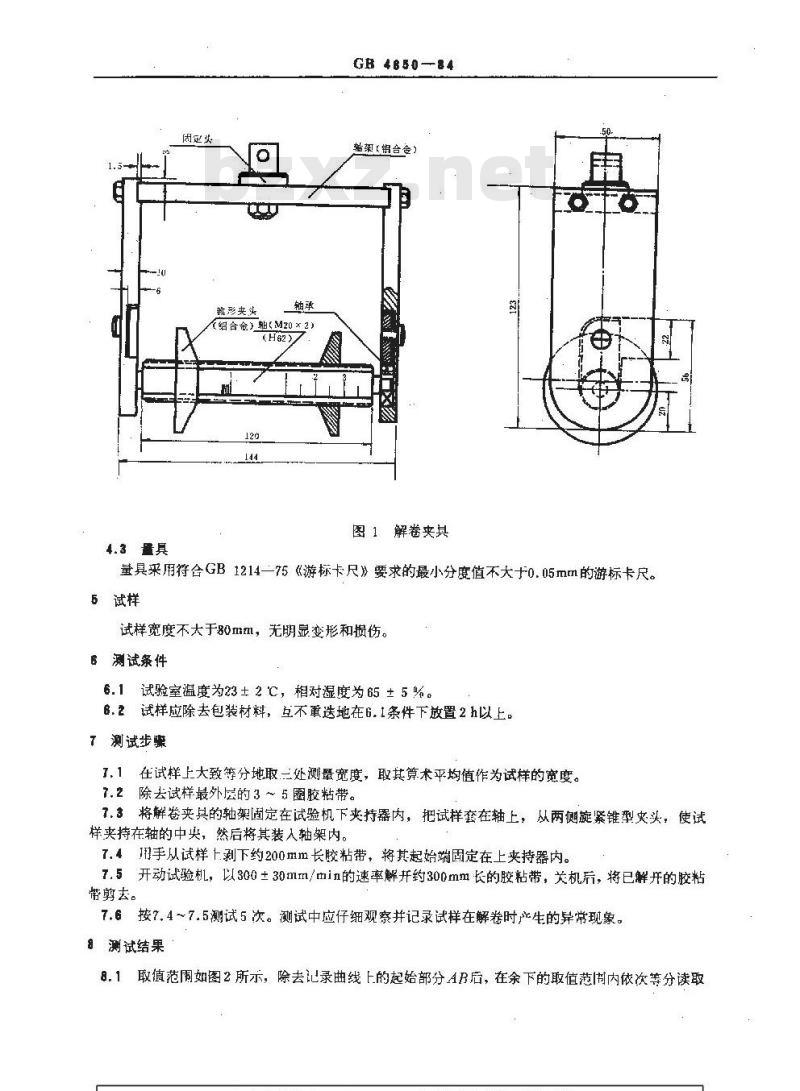

解卷夹具由轴、轴架、锥形夹头组成，其结构可参考图1。使带有锥形夹头的轴产生旋转的力应不大于20gf（0.2N）。
注：旋转力的检验方法是将解卷夹具按图1组装并悬挂起来，用小块胶粘带把一根头发的一端固定在轴的中部，然后把它在轴上密缓数菌，把一个重20g的砖码悬系在头发的另一端，若码能带动轴旋转即符合要求。国家标准局1984-12-27发布
1985-07-01实施
4.3量具
链形夹头
（绍合金）（M20×2）
(H62))
GH 4B5084
轴架【辑合金）
图解卷夹
量具采用符合GB1214一75《游标卡尺》要求的最小分度值不大于0.05mm的游标卡尺。5试样
试样宽度不大于80mm，无明显变形和摄伤。6测试条件
6.1试验室温度为23±2℃，相对湿度为65±5%。6.2试样应除去包装材料，互不重选地在6.1条件下放置2h以上。7测试步骤
7.1在试样上大致等分地取三处测量宽度，取其算术平均值作为试样的宽度。7.2除去试样最外层的3～5圈胶粘带。7.3将解卷夹具的轴架固定在试验机下夹持器内，把试样套在轴上，从两侧旋紧锥型灾头，使试样夹持在轴的中央，然后将其装入轴架内。7.4J手从试样上下约200mm长胶粘带，将其起始端固定在上夹持器内。7.5开动试验机，以300±30mm/min的速率解开约300mm长的胶粘带，关机后，将已解开的胶粘带剪去。
7.6按7.4~7.5测试5次。测试中应仔细观察并记录试样在解卷时产生的异常现象。8 测试结果

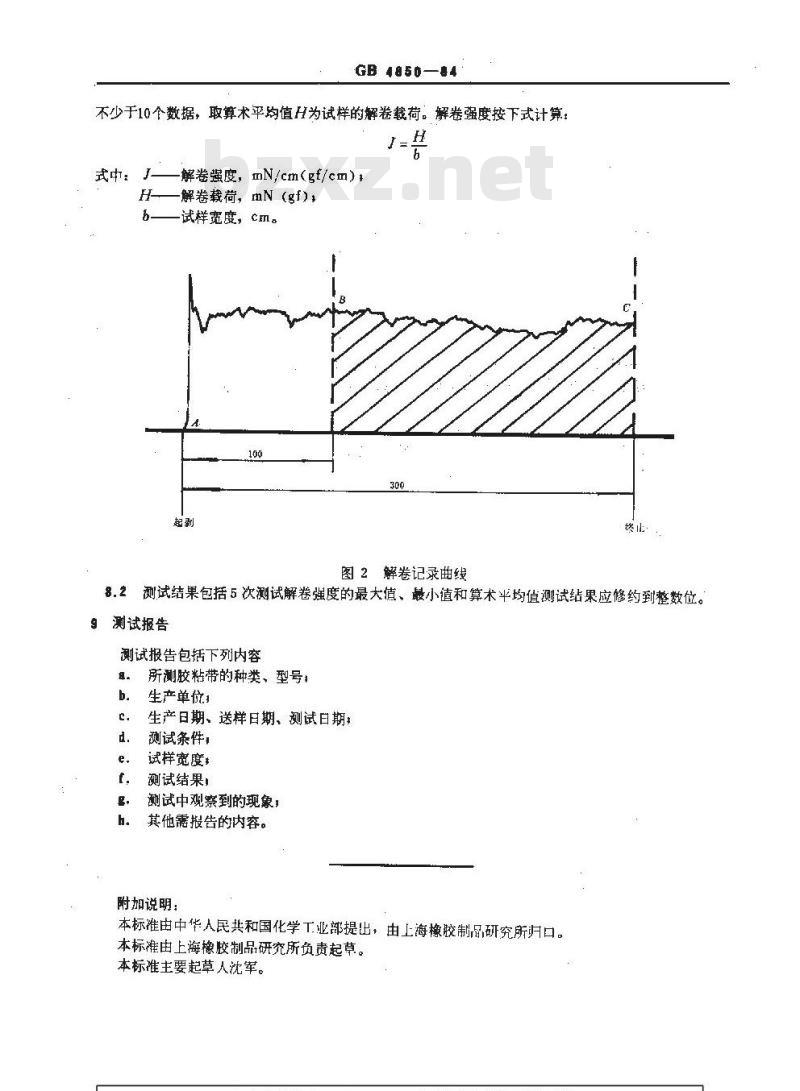

8.1取值范周如图2所示，除去记录曲线上的起始部分AB后，在余下的取值范用内依次等分读取GB4850—84
不少于10个数据，取算术平哟值H为试样的解卷载荷。解卷强度按下式计算：6
式中：
一解卷强度，mN/cm(g/cm），
H-解卷载荷，mN（gf),
一试样宽度，cm。
图2解卷记录曲线
8.2测试结果包括5次测试解卷强度的最大值、最小值和算术平均值测试结果应修约到整数位。测试报告免费标准bzxz.net
测试报告包括下列内容
所测胶粘带的种类、型号；
生产单价：
生产日期、送样日期、测试日期；测试条件，
试样宽度，
测试结果，
测试中观察到的现象，
其他露报告的内容。
附加说明；
本标准由中华人民共和国化学工业部提出，由上海橡胶制品研究所归口。本标准由上海橡胶制品研究所负责起草。本标准主要起草人沈军。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
