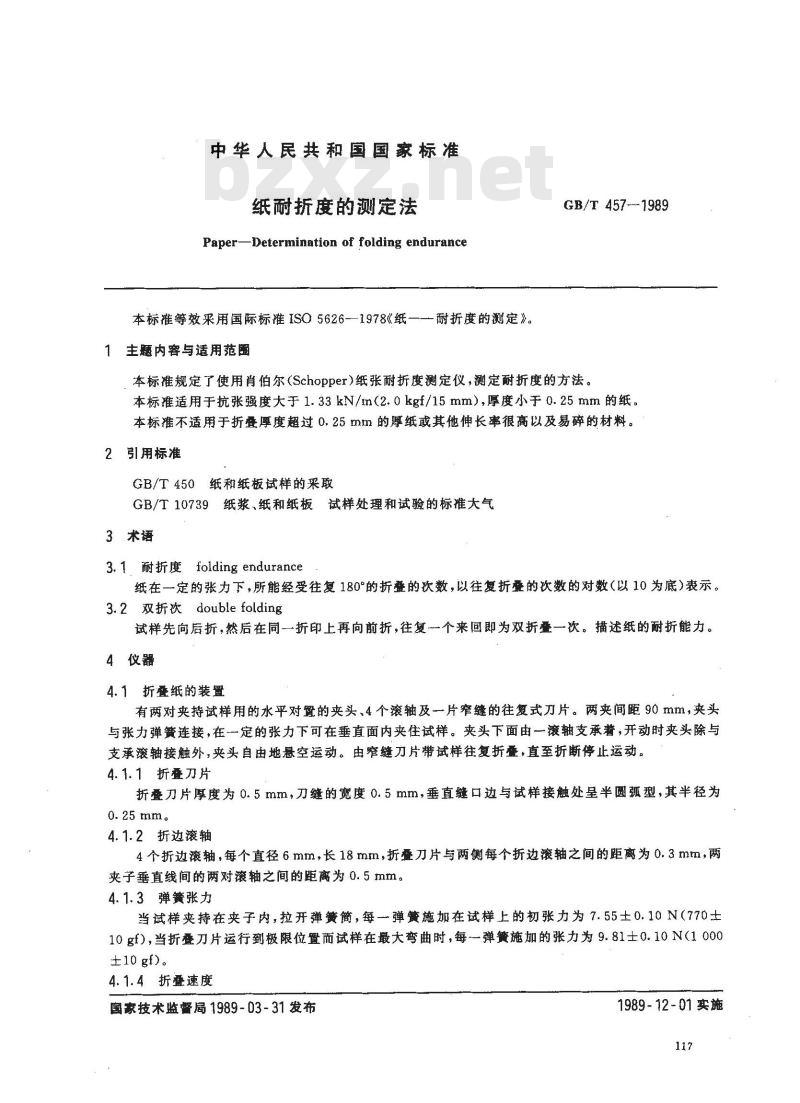

【国家标准(GB)】 纸耐折度的测定法

中华人民共和国国家标准
纸耐折度的测定法
Paper-Determination of folding endurance本标准等效采用国际标准ISO5626--1978《纸1主题内容与适用范围
耐折度的测定》。
GB/T 457--1989此内容来自标准下载网
本标准规定了使用肖伯尔(Schopper)纸张耐折度测定仪,测定耐折度的方法。本标准适用于抗张强度大于1.33kN/m(2.0kgf/15mm），厚度小于0.25mm的纸。本标准不适用于折叠厚度超过0,25 mm的厚纸或其他伸长率很高以及易碎的材料。2引用标准
GB/T450纸和纸板试样的采取
GB/T10739纸浆、纸和纸板试样处理和试验的标准大气3术语
3.1耐折度foldingendurance
纸在一定的张力下，所能经受往复180°的折叠的次数，以往复折叠的次数的对数（以10为底）表示。3.2双折次double folding
试样先向后折，然后在同一折印上再向前折，往复一个来回即为双折叠一次。描述纸的耐折能力。4仪器
4.1折叠纸的装置
有两对夹持试样用的水平对置的夹头、4个滚轴及一片窄缝的往复式刀片。两夹间距90 mm，夹头与张力弹簧连接，在一定的张力下可在垂直面内夹住试样。夹头下面由一一滚轴支承着，开动时夹头除与支承滚轴接触外，夹头自由地悬空运动。由窄缝刀片带试样往复折叠，直至折断停止运动。4.1.1折叠刀片
折叠刀片厚度为0.5mm，刀缝的宽度0.5mm，垂直缝口边与试样接触处呈半圆弧型，其半径为0.25 mm。
4.1.2折边滚轴
4个折边滚轴，每个直径6mm，长18mm,折叠刀片与两侧每个折边滚轴之间的距离为0.3mm，两夹子垂直线间的两对滚轴之间的距离为0.5mm。4.1.3弹簧张力
当试样夹持在夹子内，拉开弹簧简，每一弹簧施加在试样上的初张力为7.55士0.10N（770士10gf），当折叠刀片运行到极限位置而试样在最大弯曲时，每一弹簧施加的张力为9.81士0.10N1000±10gf)。
4.1.4折叠速度
国家技术监督局1989-03-31发布1989-12-01实施
GB/T 457—1989

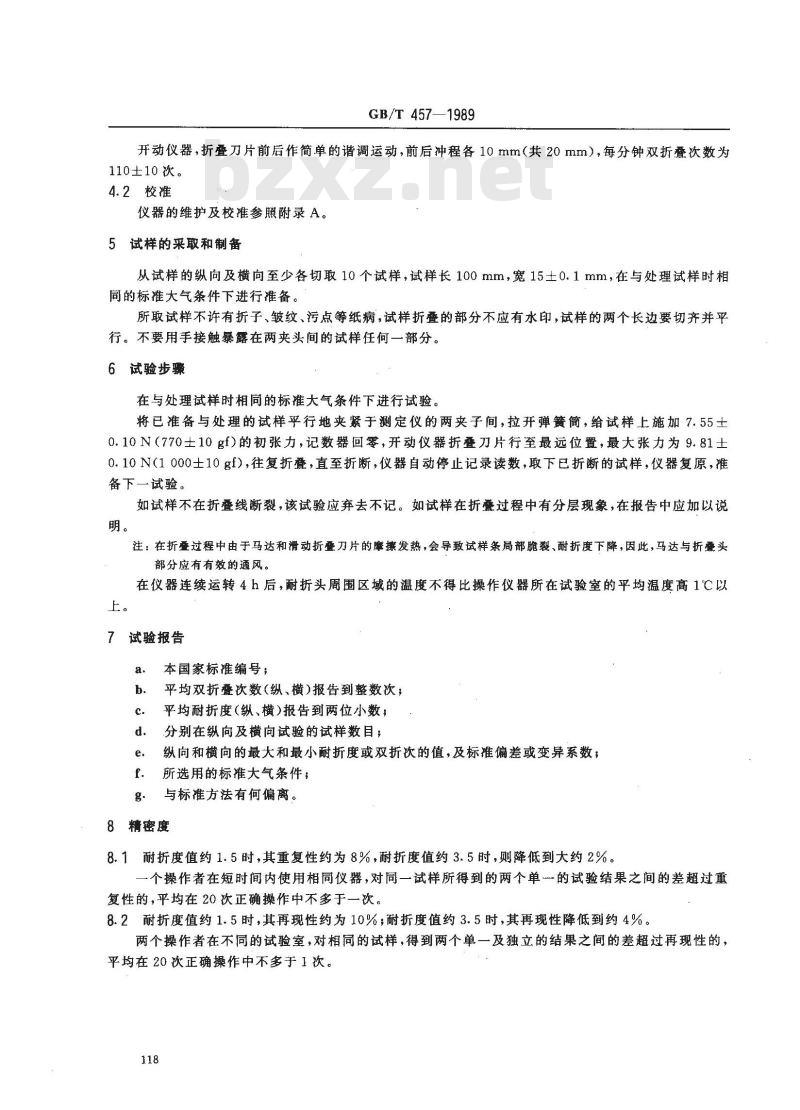

开动仪器，折叠刀片前后作简单的谐调运动，前后冲程各10mm（共20mm），每分钟双折叠次数为110±10次。
4.2校准
仪器的维护及校准参照附录A。
5试样的采取和制备
从试样的纵向及横向至少各切取10个试样，试样长100mm，宽15土0.1mm,在与处理试样时相同的标准大气条件下进行准备。所取试样不许有折子、皱纹、污点等纸病，试样折叠的部分不应有水印，试样的两个长边要切齐并平行。不要用手接触暴露在两夹头间的试样任何一部分。6 试验步骤
在与处理试样时相同的标准大气条件下进行试验。将已准备与处理的试样苹行地夹紧于测定仪的两夹子间，拉开弹簧简，给试样上施加7.55土0.10N（770士10gf）的初张力，记数器回零，开动仪器折叠刀片行至最远位置，最大张力为9.81士0.10N（1000士10gf)，往复折叠，直至折断，仪器自动停止记录读数，取下已折断的试样，仪器复原，准备下一试验。
如试样不在折叠线断裂，该试验应弃去不记。如试样在折叠过程中有分层现象，在报告中应加以说明。
注：在折叠过程中由于马达和滑动折叠刀片的摩擦发热，会导致试样条局部脆裂、耐折度下降，因此，马达与折叠头部分应有有效的通风。
在仪器连续运转4h后，耐折头周围区域的温度不得比操作仪器所在试验室的平均温度高1℃以上。
7试验报告
本国家标准编号；
平均双折叠次数(纵、横）报告到整数次；平均耐折度（纵、横)报告到两位小数；分别在纵向及横向试验的试样数目；纵向和横向的最大和最小耐折度或双折次的值，及标准偏差或变异系数；所选用的标准大气条件；
与标准方法有何偏离。
8精密度
耐折度值约1.5时，其重复性约为8%，耐折度值约3.5时，则降低到大约2%。8.1
个操作者在短时间内使用相同仪器，对同一试样所得到的两个单的试验结果之间的差超过重复性的，平均在20次正确操作中不多于一次。8.2耐折度值约1.5时，其再现性约为10%；耐折度值约3.5时，其再现性降低到约4%。两个操作者在不同的试验室，对相同的试样，得到两个单一及独立的结果之间的差超过再现性的，平均在20次正确操作中不多于1次。118
GB/T 457—1989

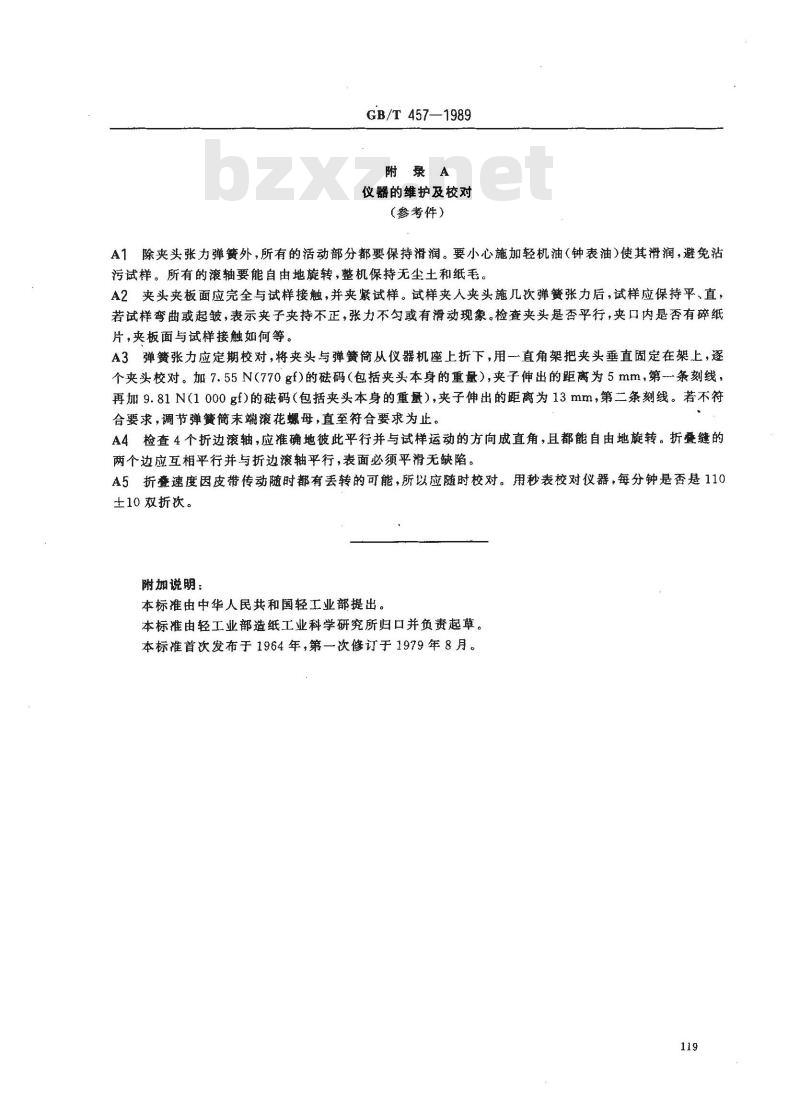

附录A
仪器的维护及校对
（参考件）
A1除夹头张力弹簧外，所有的活动部分都要保持滑润。要小心施加轻机油（钟表油）使其滑润，避免沾污试样。所有的滚轴要能自由地旋转，整机保持无尘土和纸毛。A2夹头夹板面应完全与试样接触，并夹紧试样。试样夹人夹头施几次弹簧张力后，试样应保持平、直，若试样弯曲或起皱，表示夹子夹持不正，张力不匀或有滑动现象。检查夹头是否平行，夹口内是否有碎纸片，夹板面与试样接触如何等。A3弹簧张力应定期校对，将夹头与弹簧简从仪器机座上折下，用一直角架把夹头垂直固定在架上，逐个夹头校对。加7.55N(770gf)的码（包括夹头本身的重量）,夹子伸出的距离为5mm，第-条刻线，再加9.81N(1000gf)的磁码（包括夹头本身的重量），夹子伸出的距离为13mm，第二条刻线。若不符合要求，调节弹簧简末端滚花螺母，直至符合要求为止。A4检查4个折边滚轴，应准确地彼此平行并与试样运动的方向成直角，且都能自由地旋转。折叠缝的两个边应互相平行并与折边滚轴平行，表面必须平滑无缺陷。A5折速度因皮带传动随时都有丢转的可能，所以应随时校对。用秒表校对仪器，每分钟是否是110±10双折次。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口并负责起草。本标准首次发布于1964年，第一次修订于1979年8月。119
