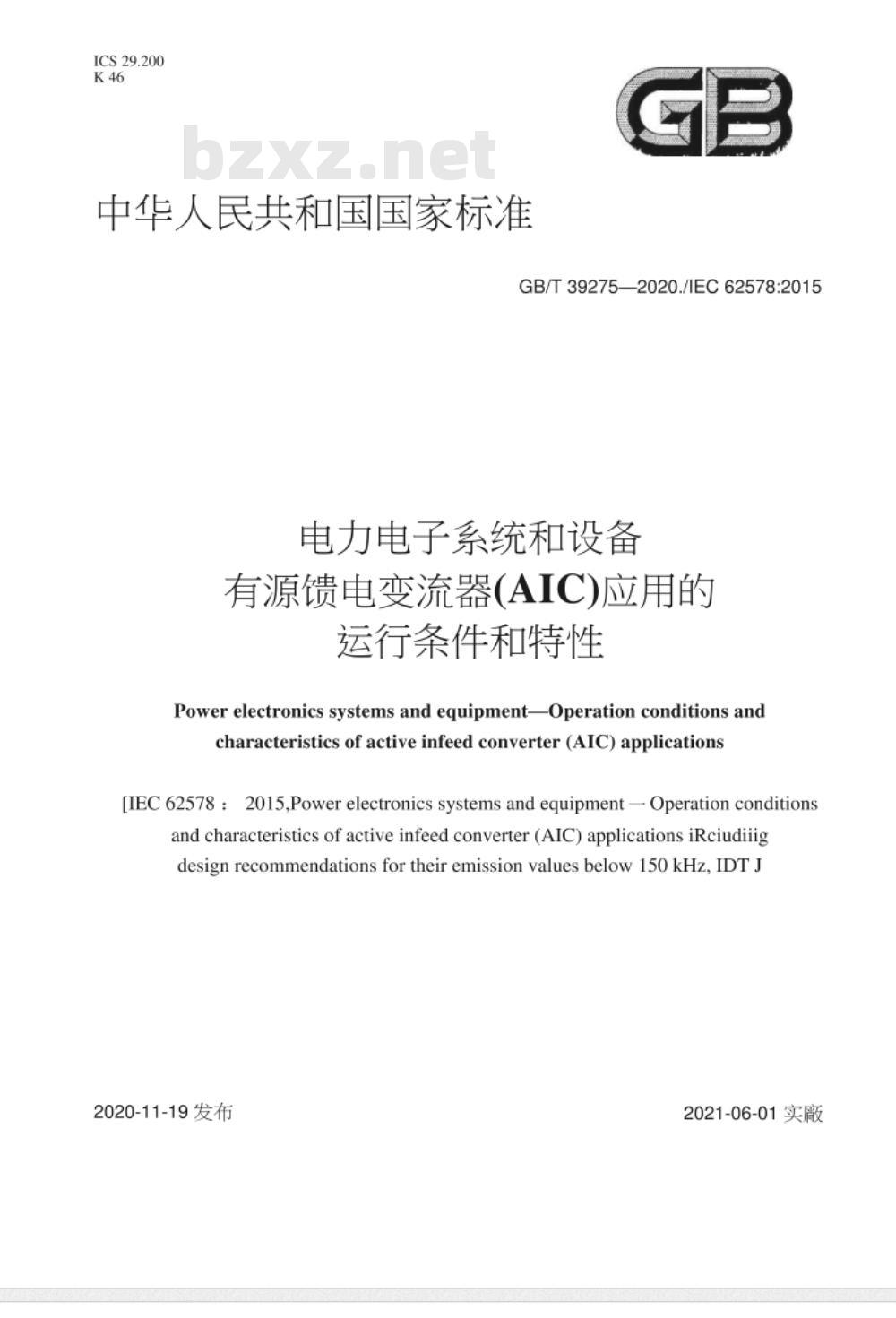

- GB/T 39275-2020 电力电子系统和设备有源馈电变流器(AIC)应用的运行条件和特性
【GB国家标准】 电力电子系统和设备有源馈电变流器(AIC)应用的运行条件和特性
本网站 发布时间:
2023-07-03 18:02:18
- GB/T 39275-2020
- 现行
标准号:
GB/T 39275-2020
标准名称:
电力电子系统和设备有源馈电变流器(AIC)应用的运行条件和特性
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39275-2020.Power electronics systems and equipment一Operation conditions and characteristics of active infeed converter (AIC) applications.
1范围
GB/T 39275阐述了采用各种技术和拓扑的有源馈电变流器(AIC)的运行条件和典型特性,它们能连接在供电网络(电网)交流侧与电流或电压恒定的直流侧之间,且在正向和反向(回馈)两个方向进行电功率(有功和无功)变换。
通常,有源馈电变流器与所有电压和功率等级的调速电气传动系统(PDS).不间断电源系统(UPS)、有源滤波器、光伏系统、风力发电系统、电池支持的电源管理系统等的直流侧一起使用。
有源馈电变流器通常连接在供电网络(交流侧)与电流或电压的直流侧之间,目的是通过合成正弦波交流电流,避免产生低频谐波(例如频率低于1kHz)。其中-些还能补偿给定的供电侧电压已有的谐波畸变。而且,它们能通过在正向和反向(回馈)两个方向转移电功率(有功和无功)而调节供电网络的功率因数,这能在系统中节能且稳定供电电压,或者将可再生能源或电能存储装置与供电网络耦合。
GB/T 39275给出了分析供电网络中有源馈电变流器发射值的实用方法。该方法基于2kHz~9kHz频段线路阻抗值和直接连接至供电网络的电容器耐受能力的最新结果。
由此产生了对频率150 kHz以下的发射值设计的基本考虑。
以下内容不在本标准的范围内:
一有源馈电应用设计、开发或进--步的功能要求;
一设施中的寄生元件或电子设计不良及其处理措施导致有源馈电变流器与其他设备之间相互作用或影响的可能性;
一“架空线”供电网络:缺乏其三相阻抗的信息(测量)。这可能是将来版本的主题。
1范围
GB/T 39275阐述了采用各种技术和拓扑的有源馈电变流器(AIC)的运行条件和典型特性,它们能连接在供电网络(电网)交流侧与电流或电压恒定的直流侧之间,且在正向和反向(回馈)两个方向进行电功率(有功和无功)变换。
通常,有源馈电变流器与所有电压和功率等级的调速电气传动系统(PDS).不间断电源系统(UPS)、有源滤波器、光伏系统、风力发电系统、电池支持的电源管理系统等的直流侧一起使用。
有源馈电变流器通常连接在供电网络(交流侧)与电流或电压的直流侧之间,目的是通过合成正弦波交流电流,避免产生低频谐波(例如频率低于1kHz)。其中-些还能补偿给定的供电侧电压已有的谐波畸变。而且,它们能通过在正向和反向(回馈)两个方向转移电功率(有功和无功)而调节供电网络的功率因数,这能在系统中节能且稳定供电电压,或者将可再生能源或电能存储装置与供电网络耦合。
GB/T 39275给出了分析供电网络中有源馈电变流器发射值的实用方法。该方法基于2kHz~9kHz频段线路阻抗值和直接连接至供电网络的电容器耐受能力的最新结果。
由此产生了对频率150 kHz以下的发射值设计的基本考虑。
以下内容不在本标准的范围内:
一有源馈电应用设计、开发或进--步的功能要求;
一设施中的寄生元件或电子设计不良及其处理措施导致有源馈电变流器与其他设备之间相互作用或影响的可能性;
一“架空线”供电网络:缺乏其三相阻抗的信息(测量)。这可能是将来版本的主题。
