【国家标准(GB)】 纸和纸板透气度测定法(肖伯尔法)

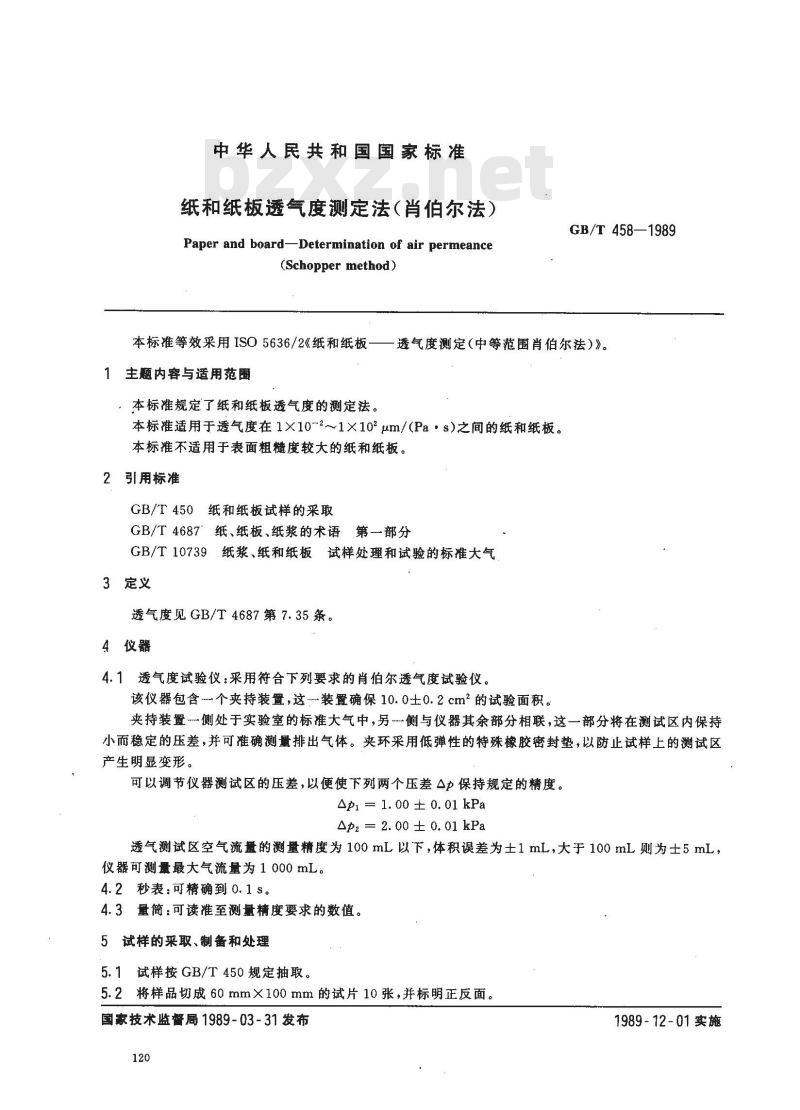

中华人民共和国国家标准
纸和纸板透气度测定法（肖伯尔法）Paper and board-Determination of air permeance(Schopper method)
本标准等效采用ISO5636/2《纸和纸板一1主题内容与适用范围
，本标准规定了纸和纸板透气度的测定法。GB/T 458—1989
一透气度测定(中等范围肖伯尔法）》。本标准适用于透气度在1×10-2~1×102μm/(Pa·s)之间的纸和纸板。本标准不适用于表面粗糙度较大的纸和纸板。2引用标准
GB/T450纸和纸板试样的采取
GB/T4687纸、纸板、纸浆的术语第部分GB/T10739纸浆、纸和纸板试样处理和试验的标准大气3定义
透气度见GB/T4687第7.35条。
4仪器
4.1透气度试验仪：采用符合下列要求的肖伯尔透气度试验仪。该仪器包含个夹持装置，这一装置确保10.0±0.2cm2的试验面积。夹持装置侧处于实验室的标准大气中，另侧与仪器其余部分相联，这一部分将在测试区内保持小而稳定的压差，并可准确测量排出气体。夹环采用低弹性的特殊橡胶密封垫，以防止试样上的测试区产生明显变形。
可以调节仪器测试区的压差，以便使下列两个压差Ap保持规定的精度。Api = 1. 00 ± 0. 01 kPa
△pz = 2. 00 ± 0. 01 kPa
透气测试区空气流量的测量精度为100mL以下，体积误差为士1mL，大于100mL则为士5mL，仪器可测量最大气流量为1000mL。4.2秒表：可精确到0.1s。
4.3量简：可读准至测量精度要求的数值。5试样的采取、制备和处理
5.1试样按GB/T450规定抽取。
5.2将样品切成60mm×100mm的试片10张，并标明正反面。国家技术监督局1989-03-31发布120
1989-12-01实施
GB/T458-1989

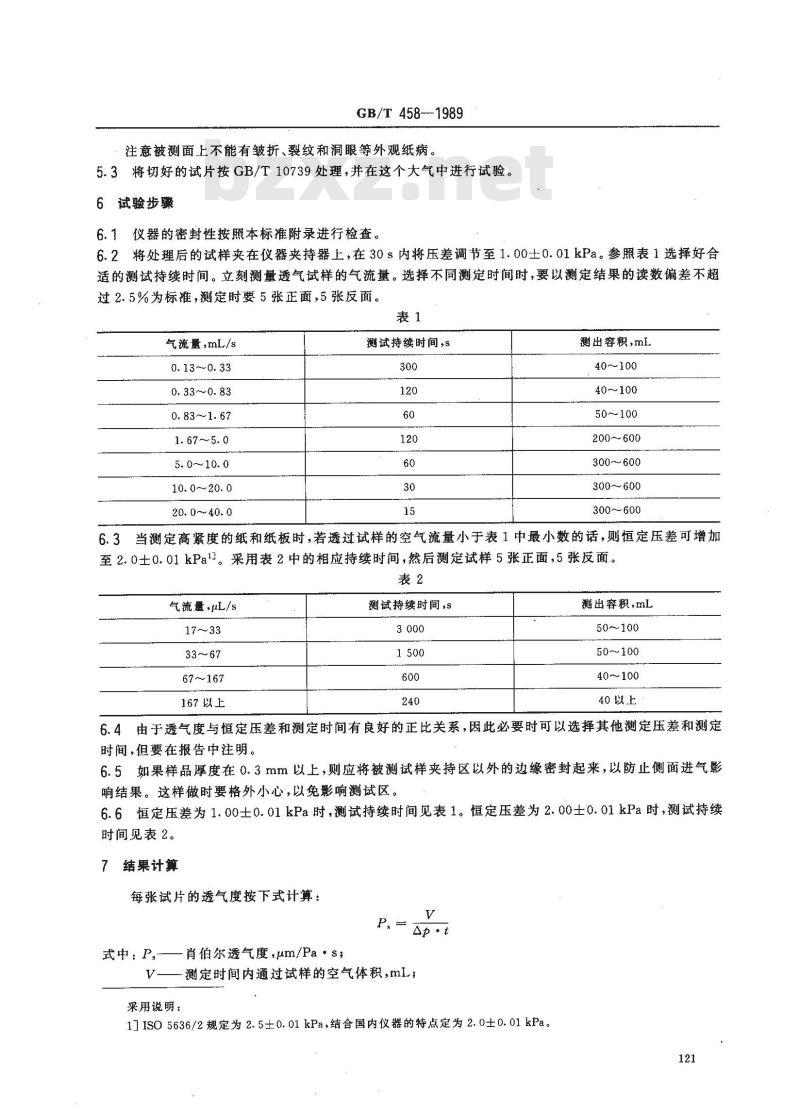

注意被测面上不能有皱折、裂纹和洞眼等外观纸病。5.3将切好的试片按GB/T10739处理，并在这个大气中进行试验。6试验步骤
6.1仪器的密封性按照本标准附录进行检查。6.2将处理后的试样夹在仪器夹持器上，在30s内将压差调节至1.00士0.01kPa。参照表1选择好合适的测试持续时间。立刻测量透气试样的气流量。选择不同测定时间时，要以测定结果的读数偏差不超过2.5%为标准，测定时要5张正面，5张反面。表1
气流量，mL/s
0.13~~0.33
0.33~0.83
0. 83~~1. 67
5.0～10.0
10.0～20.0
20.0~40.0
测试持续时间，5
测出容积,mL
40~100
40~100
50~100
200～600
300~~600
300~600
300～600
6.3当测定高紧度的纸和纸板时，若透过试样的空气流量小于表1中最小数的话，则恒定压差可增加至2.0土0.01kPa11。采用表2中的相应持续时间，然后测定试样5张正面，5张反面。表2
气流量，μL/s
67~167
167以上
测试持续时间，s
测出容积,mL
50~100
50~100
40~100
40以上
6.4由于透气度与恒定压差和测定时间有良好的正比关系，因此必要时可以选择其他测定压差和测定时间，但要在报告中注明。
6.5如果样品厚度在0.3mm以上，则应将被测试样夹持区以外的边缘密封起来，以防止侧面进气影响结果。这样做时要格外小心，以免影响测试区。6.6恒定压差为1.00士0.01kPa时，测试持续时间见表1。恒定压差为2.00士0.01kPa时，测试持续时间见表2。
7结果计算
每张试片的透气度按下式计算：式中：P。
肖伯尔透气度，μm/Pa·s;
△p·t
测定时间内通过试样的空气体积，mL；采用说明：
1]ISO5636/2规定为2.5±0.01kPa，结合国内仪器的特点定为2.0±0.01kPa。121
试样两边压差，kPa；
测定时间，S。

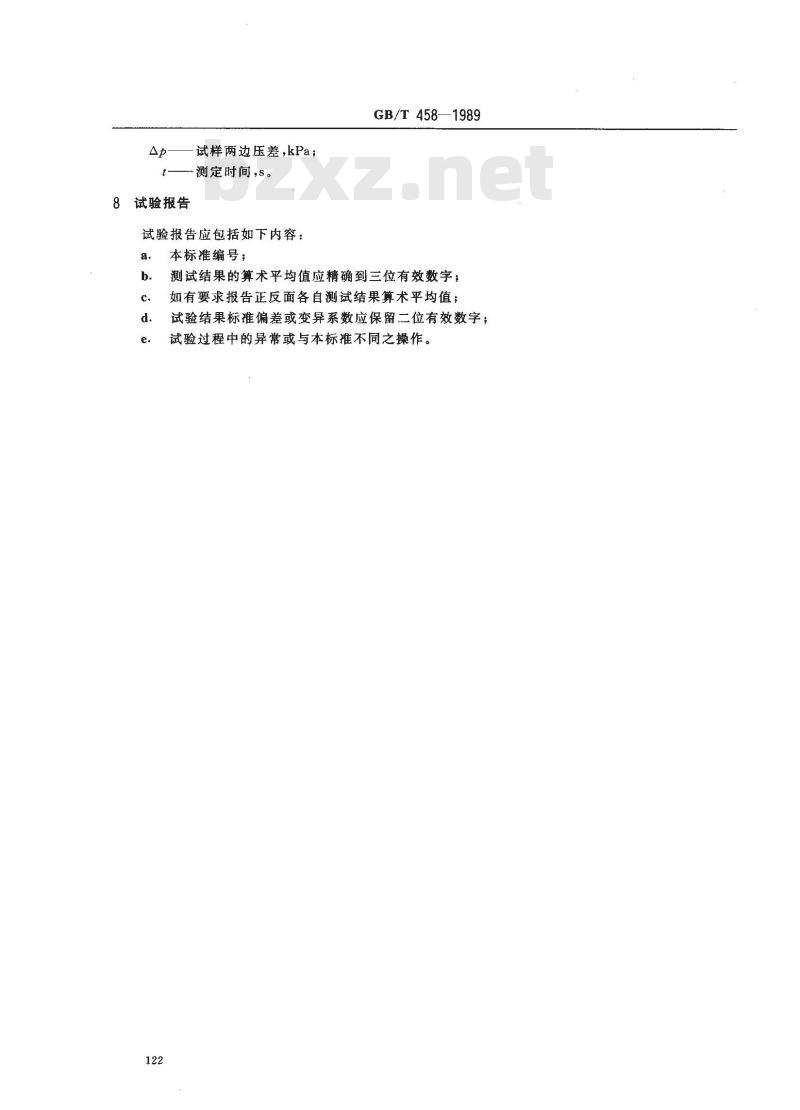

试验报告
试验报告应包括如下内容：
本标准编号；
GB/T458—1989
测试结果的算术平均值应精确到三位有效数字；如有要求报告正反面各自测试结果算术平均值；试验结果标准偏差或变异系数应保留二位有效数字；试验过程中的异常或与本标准不同之操作。A1
将仪器调至水平。此内容来自标准下载网
GB/T458-1989
附录A
仪器密封性的检查
（参考件）
A2取一薄胶膜夹于夹持器上，调节测试区恒定压力差至1.0kPa，然后关闭排水阀。A3
开动计时器计时，并注意观察仪器压差，在半小时内压差不得降低。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口并负责起草。本标准首次公布于1964年，第一次修订于1979年。123
