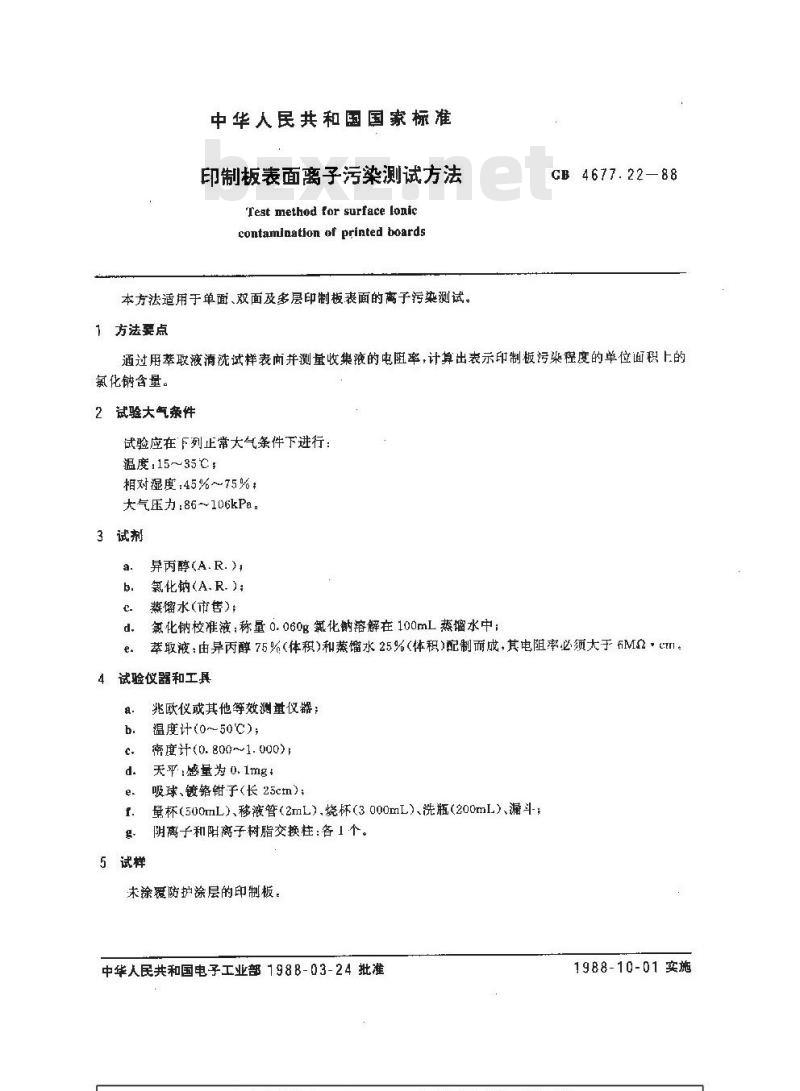

中华人民共和国国家标准
印制板表面离子污染测试方法
Test method for surface loniccontamination of printed boards本方法适用于单面、双面及多层印制板表面的离子污染测试。1方法要点
CB 4677.22-88
通过用萃取液清洗试样表面并测量收集液的电阻率，计算出表示印制板污染程度的单位面积上的氯化钠含量。
2试验大气条件
试验应在下列止常大气条件下进行：温度：15~～35℃；
相对湿度:45%~75% t
大气压力:86～106kPa.
3试剂
异丙醇(A.R.);
氯化钠(A,R、);
蒸馏水（市售）：
氯化钠校准液称量0.060g氧化钠溶解在100mL蒸馏水中；萃取液：由异丙醇75%（体积）和蒸馏水25%（体积）配制而成，其电阻率必须大于6M·cm。试验仪器和工具
5试样
兆欧仪或其他等效测董仅器；
温度计(0～50C);
度计(0.800~1.000)
天平：感量为0.1mgt
吸球、镀铬钳子（长25cm）；
量杯（500mL）、移液管（2mL）烧杯（3000mL）、洗瓶（200mL）、漏斗；阴离子和阳离子树脂交换柱：各1个。末涂覆防护涂层的印制板。
中华人民共和国电子工业部198B-03-24批准1988-10-01实施

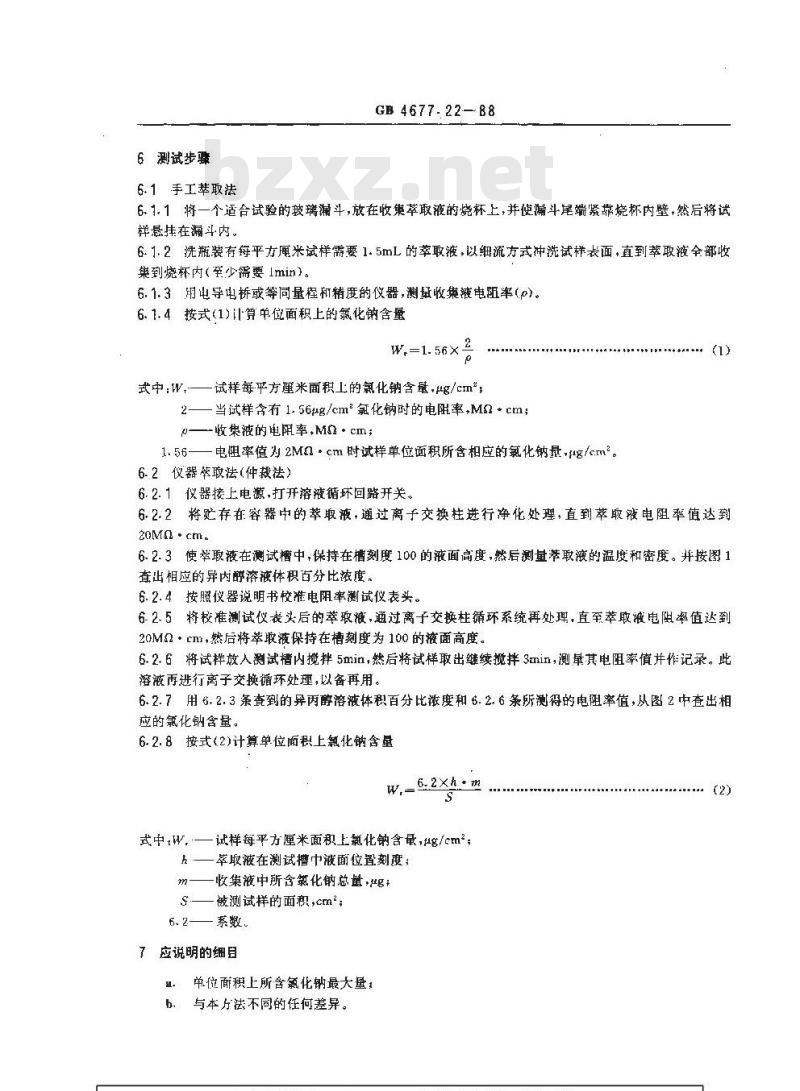

6别试步骤
6.1手工萃取法
GB 4677.2288
6.1.1将一个适合试验的被璃漏斗,放在收集萃取液的烧杯上，并使斗尾端紧靠烧杯内壁，然后将试样悬挂在漏斗内。
6.1.2洗瓶装有每平方厘米试样需要1.5mL的萃取液，以细流方式冲洗试样丧面，直到萃取液全部收集到烧杯内（至少需要Imin）。6.1.3相电导电桥或等同量程和精度的仪器，测量收策获电率(e)。6. 1.4 按式(1)计算单位面积上的氮化钠含量W,=1. 56×
式中：W.试样每平方谨米面积上的氯化钠含量,μg/cm\;2——当试样含有1.56ug/cm\氯化钠时的电阻率,MQ*cm;收集液的电阻率,M·cm；
电粗率值为2Ma·cm时试样单位面积所含相应的氯化钠量，ug/cm2。1. 56-免费标准bzxz.net
6.2仪器策取法（仲裁法）
6.2.1仪器接上电源，打开溶液循环回路开关。(1)
6.2.2将贮存在容器中的萃取液,通过离子交换柱进行化处理，直到萃取跛电阻率值达到20Ma.cm.
6.2.3使举取液在测试槽中,保持在槽刻度 100的液面高度,然后测量萃取液的温度和密度。并按图1查出相应的异内醇溶液体积百分比浓度。6.2.4按照仪器说明书校准电阻率测试仪表头。6-2. 5 将校准测试仪表头后的萃取波,通过离子交换柱循环系统再处理,直至萃取液电阻率值达到20MQ·cm，然后将萃取液保持在槽刻度为100的液面高度。6.2. 6将试样放人测试槽内搅拌 5min,然后将试样取出继续搅拌3min,测量其电阻率值并作记录。此溶液再进行离子交换循环处理，以备再用。6.2.7用 6.2.3茶查到的异丙醇溶液体积百分比度和 6.2. 6条所测得的电阻率值，从图 2 中查出相应的氯化钠含量。
6.2.8按式(2)计算单位面积上氯化钠含量W,=6.2Xh.m
式中W.试样每平方厘米面积上氯化钠含量，ug/cm；萃取液在测试槽中液面位置刻度；-收集液中所含氟化钠总量，ag；做测试样的面积，cm\；
系数。
7应说明的细目
单位面积上所含氧化钠最大量：与本厅法不同的任何差异。
GB4677.22—88
触现现您

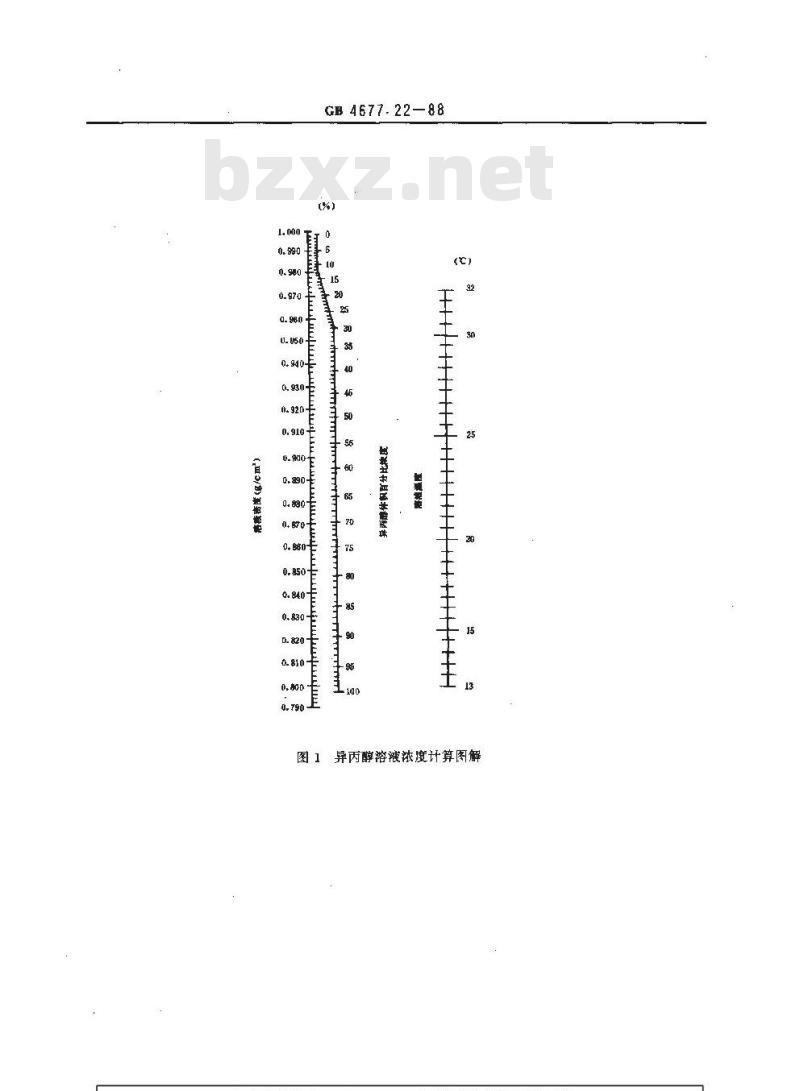

异丙醇溶液浓度计算图解
GB4677.22—88

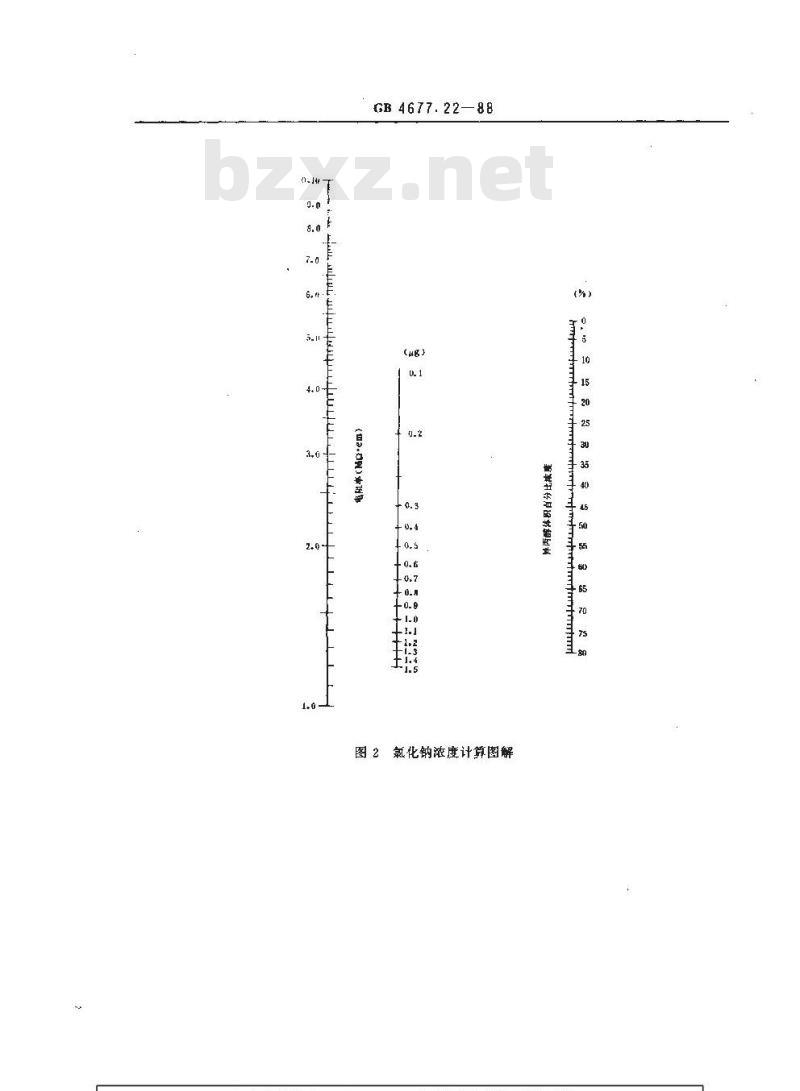

2氯化钠滋度计算图解
GB4677.22—88

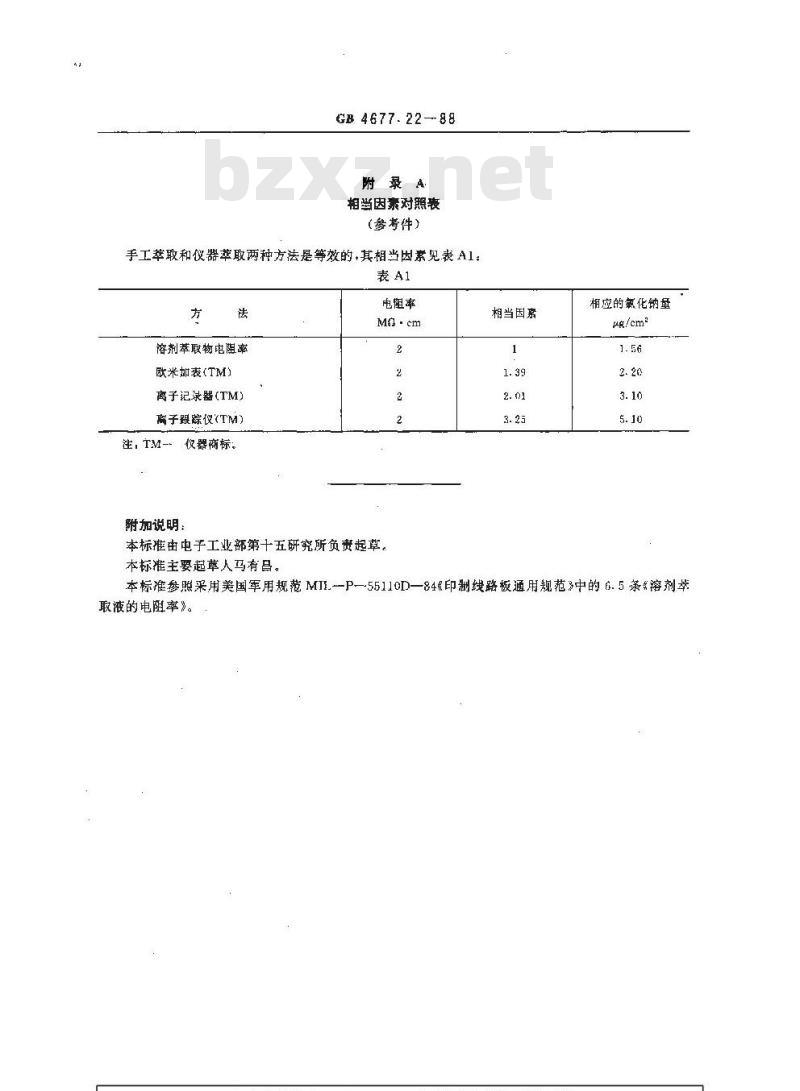

附录4
相当因素对照表
(参考件）
手工萃取和仪器萃取两种方法是等效的，其相当因素见表A1;表A1
溶剂萃取物电阻率
欧米如表(TM）
离子记录器（TM)
离子跟踪仪(TM)
注，TM--
权器商标：
附加说明：
电阻率
Ma ·cm
本标准由电子工业部第十五研究所负贡起草。本标准主要起草人马有昌。
相当固案
相应的氯化钠量
本标准参照采用美国军用规范 MII.-P一55110D—84&印制线路板通用规范3中的 6.5条溶剂举取液的电阻率》。
