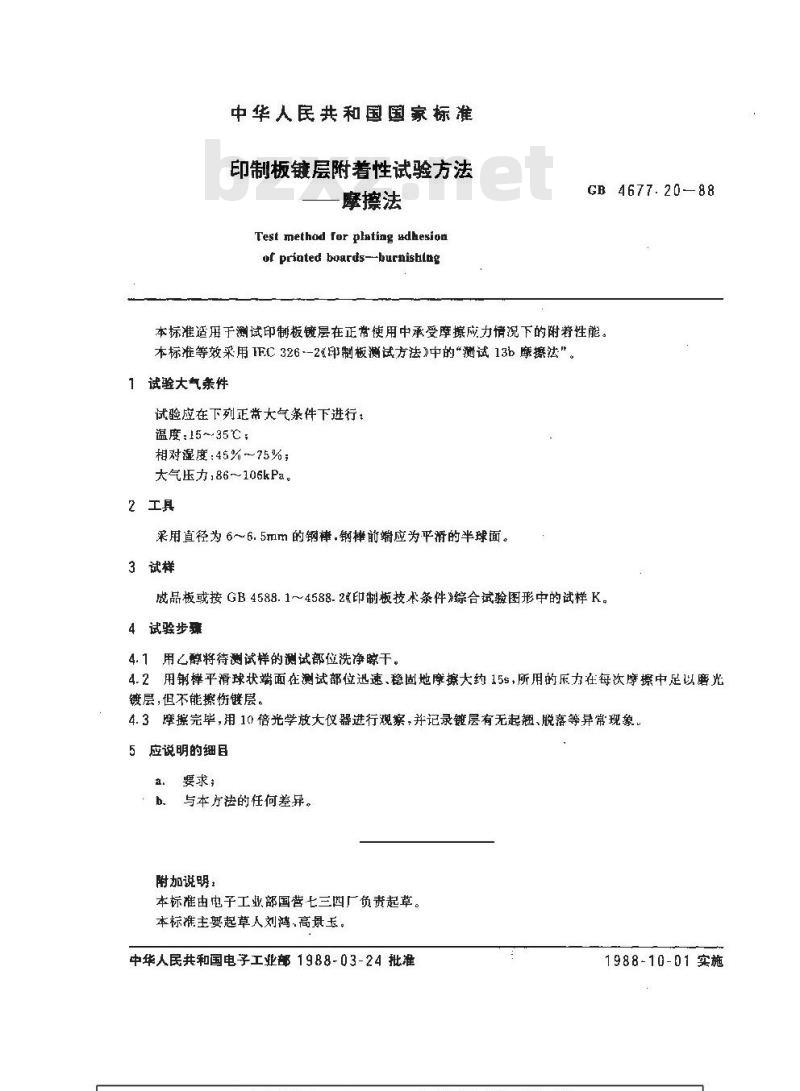

印制板镀层附着性试验方法
摩擦法
Test method for plating adhesionof priated boards--burnishingGB 4677. 20-88
本标准适用于测试印制板镀层在正常使用中承受摩擦应力情况下的附着性能。本标准等效采用 IFC 326--2印制板测试方法》中的“测试 13b 摩擦法\1试验大气紊件
试验应在下列正常大气条件下进行；温度：15~35℃；
相对湿度:45%~75%;
大气压力86～106kPa。
2工具
采用直径为6～6.5mm的钢棒,钢棒前端应为平滑的半球面。3试样
成品板或按 GB4588.1~4588.2印制板技术条件》综合试验图形中的试样K。4试验步弱
4.1用乙醇将待测试样的测试部位洗净晾于。4.2用钢棒平滑球状端面在测试部位迅速、稳固地摩擦大约15s，所用的压力在每次摩擦中足以磨光镀层，但不能擦伤镀层。
4.3摩擦完毕，用10倍光学放大仪器进行观察，并记录链层有无起翘、脱落等异常现象5应说明的细目
要求；
与本方法的任何差异。
附加说明：
本标准由电子工业部国营七三西厂负责起草。本标准主要起草人刘鸿，高景玉。中华人民共和国电子工业部1988-03-24批准1988-10-01实施
