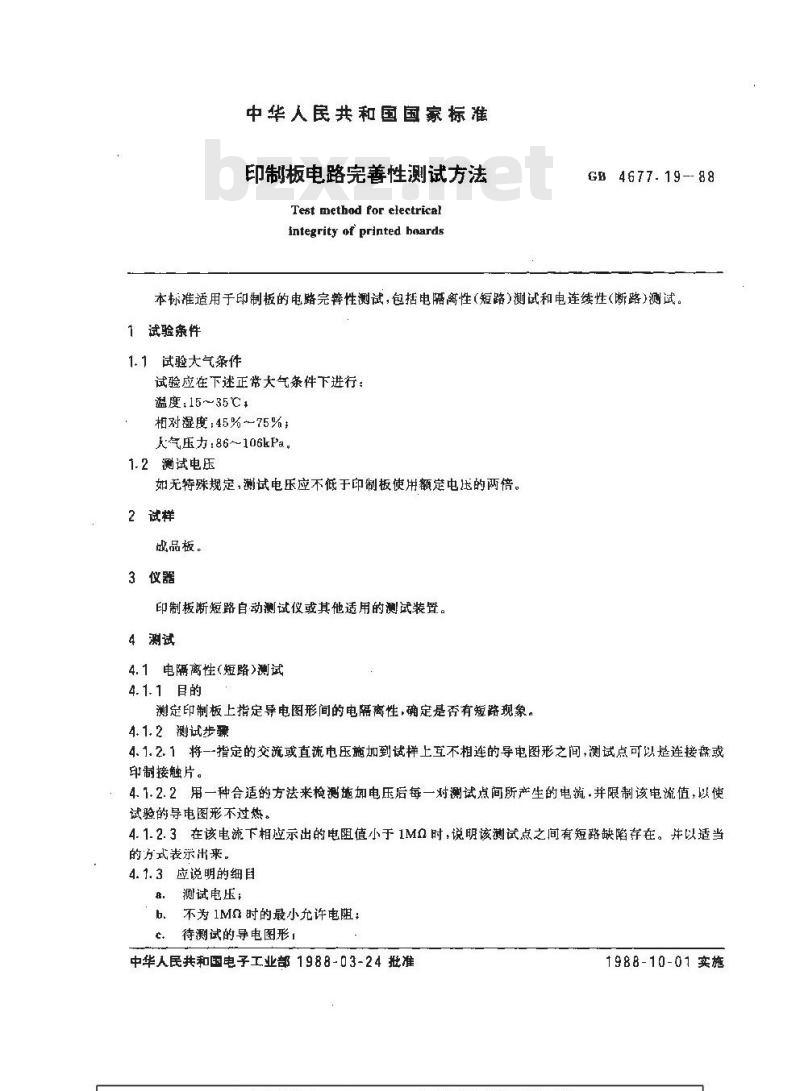

中华人民共和国国家标准
印制板电路完善性测试方法
Test method for electrical
integrity of printed hoards
GB 4677- 19-88
本标准适用于印制板的电路完馨性测试，包括电隔离性（短路）測试和电连续性（断路）测试。1试验条件
1.1试验大气条件
试验应在下述正常大气条件下进行：温度：15~35℃，
相对湿度;45% ~75%
大气压力：86～106kPa，
1.2测试电压
如无特殊规定，测试电压应不低于印制板使用额定电压的两倍。2试样
战品板。
3仪器
印制板断短路自动测试仪或其他适用的测试装置。4测试
4.1电隔离性(短路>测试
4.1.1目的
测定印制板上指定导电图形间的电隔离性，确定是否有短路现象，4.1.2测试步骤
4.1.2.1将一-指定的交流或直流电压施加到试样上互不相连的导电图形之间，测试点可以是连接盘或印制接触片。
4. 1.2.2用一种合适的方法来检测施加电压后每一对测试点间所产生的电流,并限制该电流值,以使试验的导电图形不过热。
4.1.2.3在该电流下相应示出的电阻值小于1MQ时，说明该测试点之间有短路缺陷存在。并以适当的方式表示出来。
4.1.3应说明的细目免费标准下载网bzxz
测试电压：
b、不为1Mo时的最小允许电阻：待测试的导电图形！
中华人民共和国电子工业部1988-03-24批准1988-10-01 实施
建议的最大电流，
与本方法的任何差异

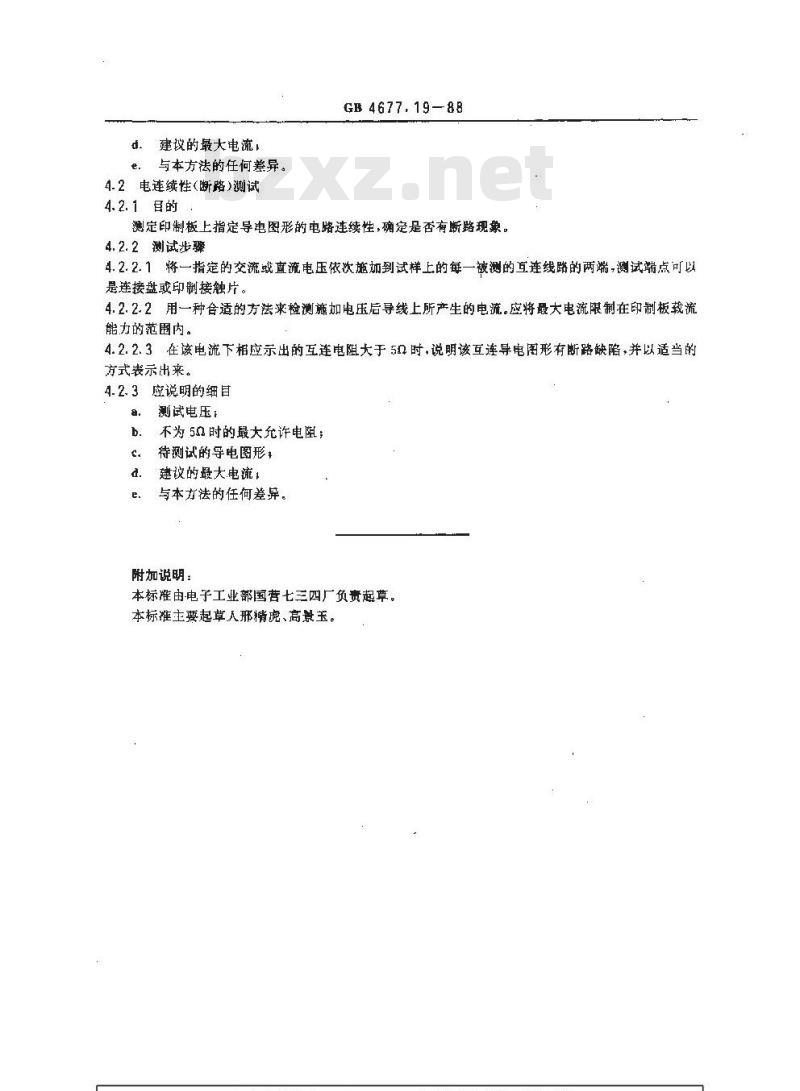

4.2电连续性（断路）测试
4.2. 1目的
GB 4677. 1988
定印制板上指定导电图形的电路连续性，确定是否有断路现象。4. 2. 2测试步骤
4.2.2.1将一指定的交流或直流电压依次施加到试样上的每一被测的互连线路的两端,测试端点可以是连接盘或印制接触片。
4.2.2.2用一种合适的方法来检测施加电压后导线上所产生的电流。应将最大电流限制在印制板载流能力的范围内。
4.2.2.3在该电流下相应示出的互连电阻大于5时，说明该互连导电图形有断路缺陷，并以适当的方式表示出来。
4.2.3应说明的细目
测试电压：
不为50时的最大允许电阻;
待测试的导电图形，
建议的最大电流，
与本方法的任何差异。
附加说明：
本标准由电子工业部国营七三四厂负责起草。本标推主要起草人邢精虎、高景玉。
